Изготовление туалета для дачи собственными силами — подробное руководство и чертеж скворечника

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Структура «Скворечника» включает в себя древесину, которая может быть обшита разнообразными материалами по вашему выбору. Возможно создание как одно-, так и двускатных крыш. Такой тип туалета устанавливается как поднятая постройка над выгребной ямой. Для дополнительной информации, например, вы можете рассмотреть чертежи туалета «Скворечник».

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

• рубероида — в количестве 2 м?;
• бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
• дверного блока (2000х900 мм);
• песка;
• вагонки (40 шт., 87х3000 мм);
• обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
• профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
• деревянного бруса (1 шт., 50х50х600);
• комплектующих к двери (шпингалета, петель, ручки);
• крепежных элементов (саморезов, гвоздей);
• материала для финишного покрытия (лакирующего или красящего состава).

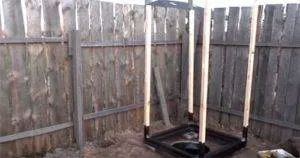

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

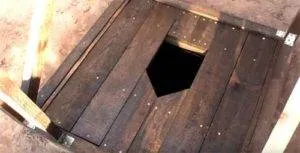

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

• строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
• монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;

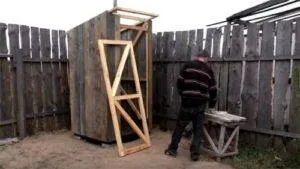

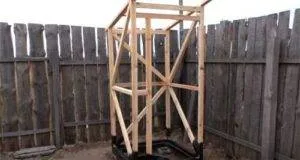

• строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

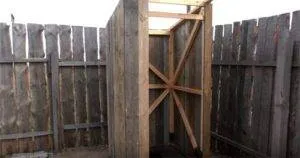

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

• формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
• монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
• обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
• нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

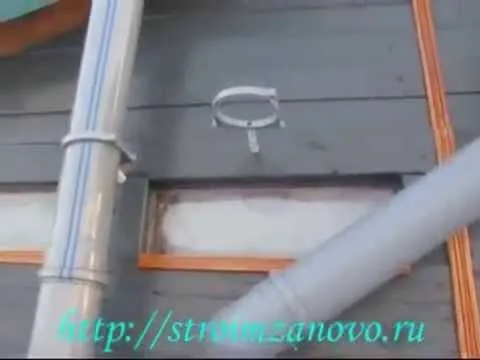

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

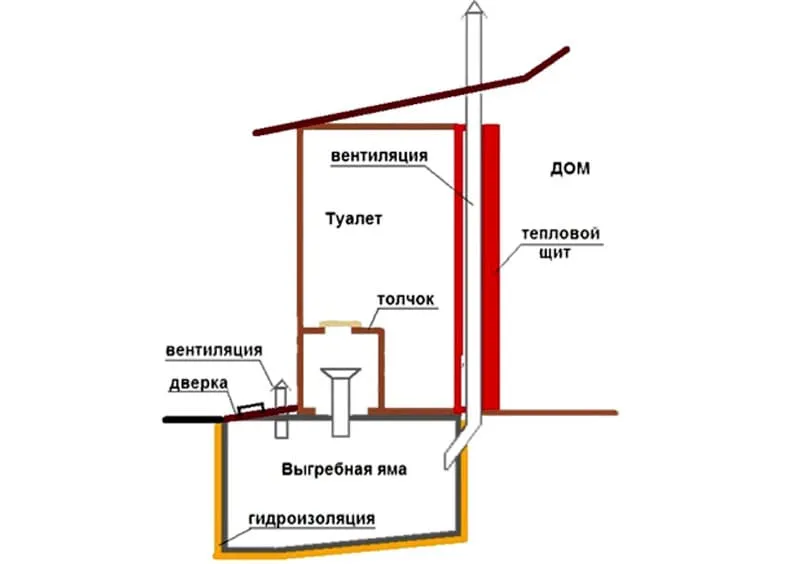

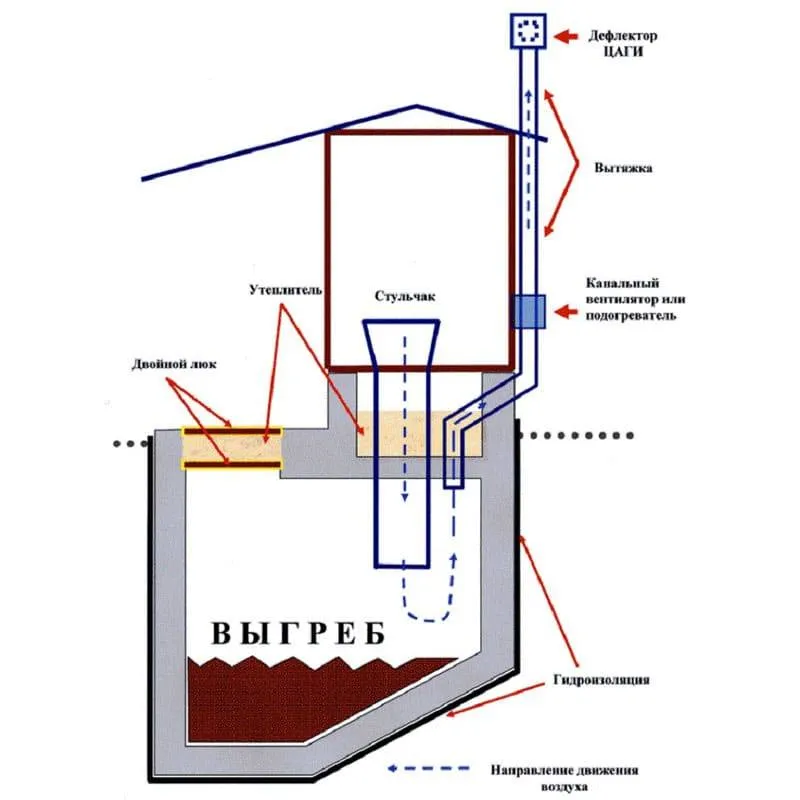

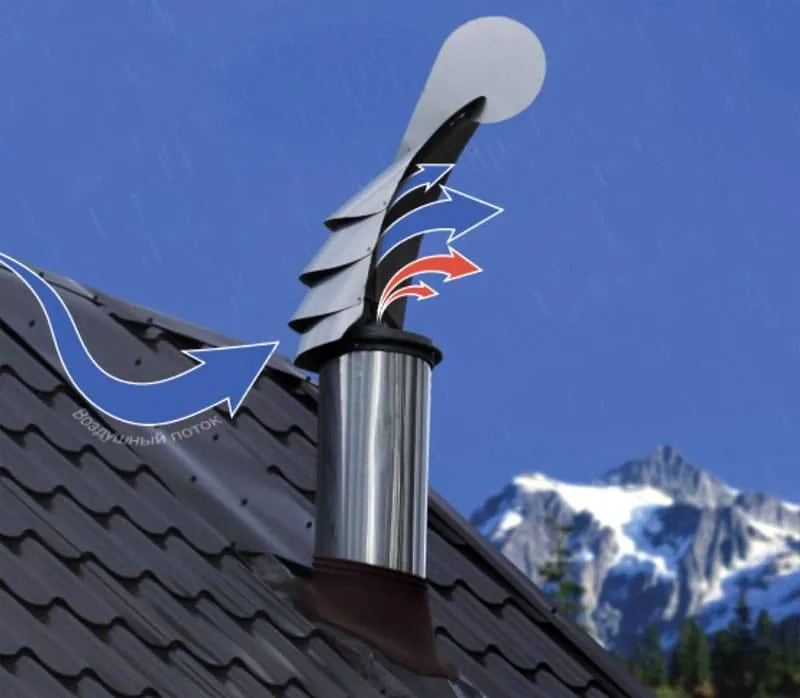

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

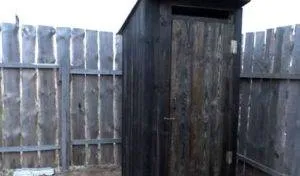

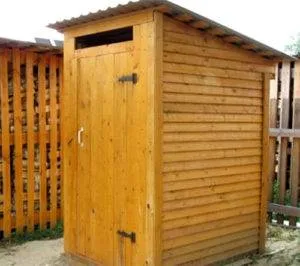

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Наземная часть

Выбрав место для отведения нечистот и его конструкцию, можно переходить к оформлению домика. Разберёмся с теми типами дачной уборной, которые будут располагаться на улице.

Построить туалет на даче можно своими руками и практически из всех возможных материалов:

• кирпич;
• деревянные доски;
• профнастил;
• шлакоблок;
• ОСП плиты;
• полимерные плиты;
• фанера и т. д.

Выбор тут ограничивается лишь финансовыми возможностями, а также расчётом того, как долго вы собираетесь использовать дачный туалет по назначению. Естественно, что из кирпича или шлакоблока кабинки будут дольше находиться в эксплуатации, нежели модели из дерева или фанеры. Хотя грамотная внешняя обшивка и качественная крыша смогут продлить срок эксплуатации и сохранность презентабельного внешнего вида на достаточно долгое время.

Чтобы выбрать для себя конкретную схему дачного домика, можно ознакомиться с чертежами клозета для разных моделей.

Естественно, что разнообразия форм относится к тем моделям, которая строится из каркаса, а затем обшиваются при помощи лёгких материалов. Начинающим из кирпича или из шлакоблока можно построить только лишь традиционный дачный скворечник.

А вот чтобы грамотно сделать постройки иных типов, можно поискать готовые чертежи, на которых будут поставлены все размеры, или создать свой, уникальный чертёж, если невозможно удержать свою фантазию.

Если вы решили создавать домик с нуля, то при разработке чертежа учитывайте, чтобы вы внутри него поместились все необходимые элементы, и чтобы при этом было комфортно там находиться. Учитывайте рост и комплекцию возможных посетителей этого помещения на вашей даче. Лучше сделать просторный домик, в которой смогут войти даже самое полнотелые из знакомых.

Сиденья для туалета может быть сделано как из деревянной подставки, так и в виде обычного туалета. Разве что только выбирайте такой, чтобы прохождение отходов жизнедеятельности в выгребную яму было беспрепятственное. Функция смывания для дачных помещений не предусматривается.

Модели туалетных домиков есть следующего типа:

• шалаш;
• домик с покатой крышей;
• скворечник и иные.

В принципе, ничего сложного в этом нет. Нужно только собрать каркас, а затем обшить его при помощи выбранного типа материалов. Установка домика может идти прямо на грунт. Для него нет необходимости в фундаменте. Все, что нужно — это погрузить каркас примерно на 30 сантиметров в почву. То есть, заведомо сделать в каждом нижнем углу удлинённую ножку, чтобы можно было зафиксировать домик дачного туалета на земле.

Особенности эксплуатации

Если канализационное сооружения сделано правильно, то проблем с ее эксплуатацией не возникнет. Главная проблема – откачка нечистот. Здесь три варианта:

• старый дедовский метод – веревка и ведро;
• фекальный насос и емкость;
• ассенизационная машина.

Сегодня можно увеличить срок периодичности откачки. Для этого в яму засыпают сухие бактерии. Они во влажной среде оживают и активно перерабатывают органику, оставляя на дне активный ил, который является хорошим удобрением для растений. Но, как показывает практика, с годами жировые наслоения увеличиваются на стенках и дне канализационной конструкции, уменьшая ее объем. Даже бактерии с ними не справляются. Выход один – чистить яму вручную, запустив внутрь человека.

Выбор материала

Если баню или беседку можно встретить далеко не на каждом участке, то туалет – это must-have комфортной загородной жизни. Как и остальные постройки, красивые туалеты для дачи могут изготавливаться из разных материалов.

С односкатной крышейИсточник pinimg.com

Кирпичный клозет нетипичен для ландшафта дачного участка. Он является капитальной постройкой со всеми вытекающими требованиями; его возводят один раз и на всю жизнь. Для кирпичного туалета заливают прочный фундамент, делают ровную и аккуратную кладку, увенчивают жёсткой кровлей.

Красивому уличному туалету из кирпича не страшны погодные катаклизмы, но его ставят редко. Тёплая капитальная уборная требует значительных трат, к тому же места для неё надо больше, чем для других вариантов.

Капитальная постройкаИсточник arxip.com

Конструкцию из профлиста на металлокаркасе трудно назвать уютной. Хотя она качественная и надёжная, летом в ней жарко, а весной и осенью холодно. Поэтому металлическую постройку рекомендуется обшивать.

Из профнастилаИсточник domikwood.narod.ru

Силами промышленных предприятий изготавливаются качественные металлические кабины. Их оснащают утеплением, делают внутреннюю обшивку. Благодаря конвейерному производству изделия имеют невысокую стоимость.

В число готовых проектов входят разноцветные пластиковые кабины. Они легко монтируются, но нуждаются в тщательной фиксации.

Проект с контрастной дверьюИсточник ghard.ru

Чаще всего для дизайна туалета на даче используют пиломатериалы. Дерево популярно по нескольким причинам: оно доступно по стоимости, легко обрабатывается и обладает фактурной поверхностью. Древесина не тяжёлая, поэтому под деревянный туалет не нужно строить фундамент.

Модели из пиломатериаловИсточник maja-dacha.ru

Деревянные стены хорошо хранят тепло и дышат. Их стойкость к непогоде и насекомым-вредителям можно усилить с помощью несложной обработки поверхности. Обработанная древесина остаётся безвредной для человека.

Максимум экологичностиИсточник pikabu.ru

О деревянном дачном туалете в следующем видео:

Дизайн

Существует четыре основных архитектурных формы, которые, вместе с разнообразным декором, охватывают большинство идей дачных туалетов. Они имеют следующие различия:

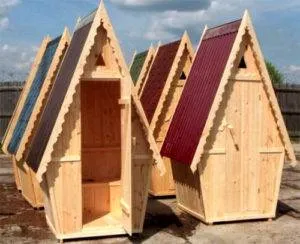

Шалаш. Самый примитивный по дизайну вариант, из чего следует его прочность и устойчивость к ветру. Шалаш занимает земли больше, чем остальные формы, а, чтобы он стал удобным, и вам не пришлось ударяться головой о боковые поверхности, конёк надо поднимать на высоту трёх и более метров. Об экономии материалов можно забыть.

ШалашИсточник yandex.net

Скворечник. Также достаточно простой в реализации вариант, который к тому же земли займёт меньше, чем шалаш. Но из-за его фишки – односкатной крыши, постройка сильнее продувается ветром, и тепло держит хуже. На крыше можно установить металлический бак с водой. Такой дизайн уличного туалета не назовёшь красивым, поэтому его ставят на задворках и маскируют растениями.

Под крышей из поликарбонатаИсточник priborka.life

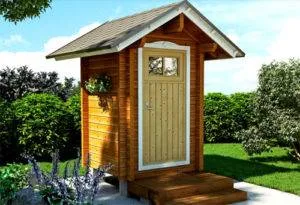

Домик. По расходу пиломатериалов домик сравним со скворечником, но конструктивно прочнее и теплее; его нередко дополняют окном для естественного освещения и вентиляции. Форма домика располагает к использованию разных видов декоративной отделки.

В стиле шалеИсточник pinimg.com

Избушка. Конструкция сложнее других в реализации, но получается особо прочной, а внутри остаётся дополнительное место для небольшой полки и рукомойника. Избушка, как самый красивый туалет на даче, легко обыгрывается в разных видах дизайна. Её легко вписать в любой ландшафт, избушка идеально смотрится в окружении цветов и кустарников.

Проект избушки с декоративной крышейИсточник fishki.net

Об идеях дачных туалетов в следующем видео:

Коротко о главном

Обустройство дачного туалета начинается с выбора конструкции. Повышение качества жизни влияет на выбор: классической выгребной яме все чаще предпочитают биотуалет. При выборе места важную роль играют эстетические и санитарно-гигиенические нормы, а также уровень расположения грунтовых вод.

Для постройки чаще выбирают древесину, встречаются металлические и пластиковые кабинки. Кирпичный вариант для дачи – редкость. Дизайн летнего туалета на даче зависит от нескольких параметров. Его создают на основе четырёх основных форм (хотя встречаются и эксклюзивные экземпляры), и разнообразят декором и художественным оформлением по своему вкусу.

Временный туалет на дачном участке

Если полноценный туалет на даче планируется построить позже, то временный вариант клозета станет отличным решением. Чаще всего такие модели сооружают во время строительства дома.

Временный туалет на даче можно соорудить из:

• фанеры;
• досок;
• гипсокартона;
• любых материалов, оставшихся после стройки.

Строится такой туалет на даче так же, как и постоянный. Но требования к теплоизоляции и комфортабельности сильно снижены, ведь эта уборная создается на короткое время. Емкость для нечистот – большое ведро или бочка, частично вкопанные в землю. А когда они заполнятся, можно будет построить садовый туалет для дачи своими руками на постоянной основе.

А какой туалет у вас?

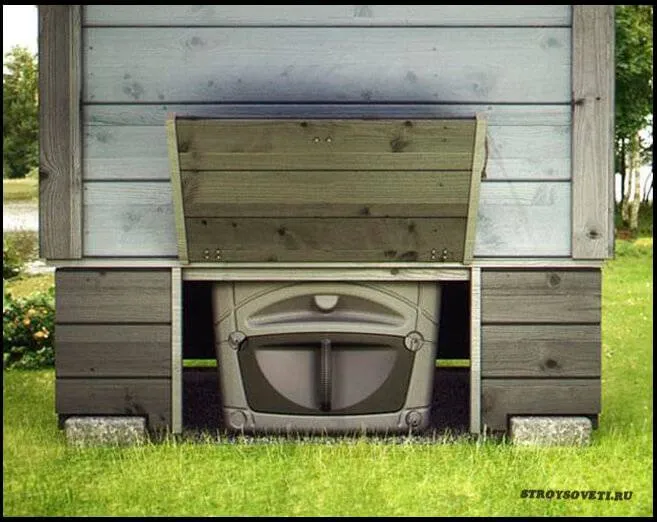

Туалет без выгребной ямы

Без ямы создать уличный туалет для дачи своими силами намного проще и быстрее. В рассмотренных вариантах вы видели, что все отходы собираются в емкости. Соответственно для расположения на улице потребуется соорудить лишь подходящую кабинку. Технологию строительства кабинки для уличного туалета вы увидели. Поэтому для туалета без выгреба ее соорудить можно точно так же.

У подобных туалетов имеются значительные преимущества:

• Не потребуется вырывать яму, герметизировать ее.
• Не нужно проводить регулярную откачку или очистку.
• Отходы после переработки можно использовать в качестве удобрений.

Однако у фабричных туалетов имеются свои недостатки:

• Заводские туалеты стоят недешево.
• Потребуется время от времени заменять емкость.
• Необходимо наблюдать за средствами нейтрализации.

Несмотря на определенные недостатки современные биотуалеты завоевывают все большую популярность. Конечно, возможность использования в помещениях может перевесить все недостатки. При покупке подобного устройства вам вообще не потребуется озадачиваться обустройством уличного туалета и проблема будет решена легко и просто.

Советуем почитать:

• Изготовление стульчака для дачного туалета;
• Септик из пластиковых бочек своими руками.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

• дерево;
• кирпич;
• металл.

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии.

Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части.

Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом.

Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом.

Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером.

Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией. Такой туалет необязательно утеплять для эксплуатации в зимний период. Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса.

Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель.

Деревянный

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

• Этап 1: Установка каркаса на пенобетонные опоры
• Этап 2: Вырезка отверстия над выгребной ямой
• Этап 3: Обшивка каркаса по тесовой схеме
• Этап 4: Укладка кровельного покрытия

Из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей

Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

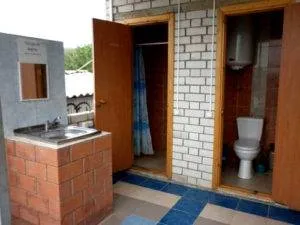

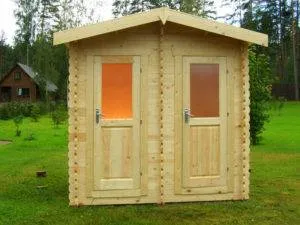

Туалет с душем под одной крышей

Когда мы строим уличный туалет – это не единственная «сантехническая постройка» на участке. Нужен еще и летний душ. Совмещенный санузел на дачном участке – это хорошее решение, особенно если хочется сэкономить место.

В этом случае придется внимательно отнестись к деталям:

• необходим чертеж дачного туалета из дерева с точными размерами, чтобы отхожее место и душ были одинаковыми и выглядели привлекательно;
• хороший унитаз для дачного туалета очень важен, чтобы неприятные запахи не пробивались наружу и не чувствовались в душе;
• по той же причине нужна и хорошая выгребная яма (или септический бак).

Кроме удобства использования, у наружного совмещенного санузла есть еще одно достоинство – экономия материалов при строительстве.

Как сделать своими руками на даче туалет с выгребной ямой

Существует огромное разнообразие видов туалетов, которые объединены одним общим функционалом. Материал, форма, размеры и дополнительные пристройки зависят только от индивидуального предпочтения хозяев.

Фотопримеры строительства своими руками традиционных уличных туалетов

На дачном участке наиболее популярны следующие варианты туалетов.

Иллюстрация	Название
ФОТО: dominafiesta.com	Скворечник, крышу чаще всего делают односкатной
ФОТО: stroyremo.ru	Избушка – один из самых сложных проектов
ФОТО: mojdominfo.ru	Шалаш с двускатной крышей
ФОТО: zen.yandex.ru	Домик – допускает разнообразие дизайнерских идей

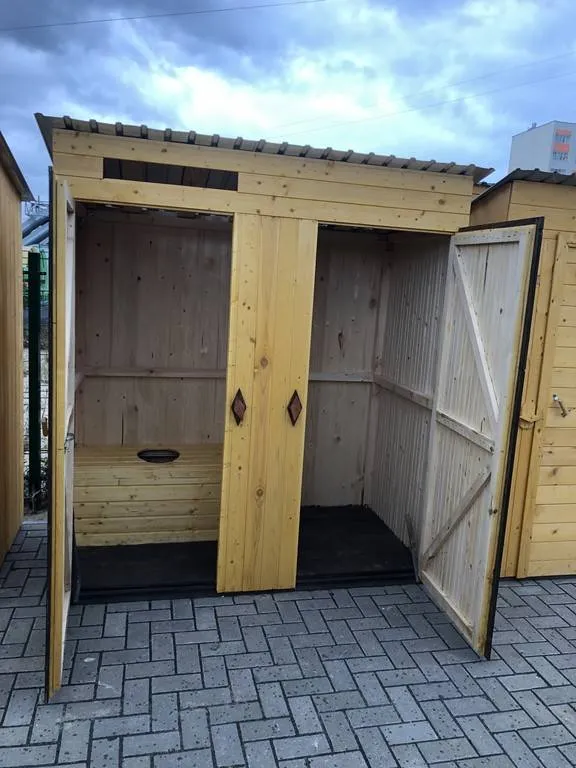

ФОТО: zen.yandex.ru	Двухместный или, как вариант, со второй стороны часто делают небольшой сарай
ФОТО: 1000000diy.ru	Дачный туалет можно дополнительно оборудовать душем

Можно купить готовую конструкцию, но гораздо интереснее сделать клозет на даче самостоятельно. Работа совершенно несложная и выполнить её смогут даже непрофессионалы.

Необычные фото туалетов на даче, построенных своими руками

Настоящие мастера никогда не ограничатся обыкновенной постройкой, а непременно придумают даже для обычного туалета что-то неординарное. Мы собрали в нашей фотогалерее несколько удивительных работ.

Статья по теме:

Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению

Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.

Что понадобится для работы

Перед тем, как сделать уличный туалет, нужно подготовить:

• обрезную доску;
• металлическую бочку для ямы;
• цементно-песчаные блоки 25×18×19 см в качестве основания;
• брус 40×60 мм;
• уголки, саморезы;
• гидроизоляцию;
• строительный уровень;
• профнастил;
• отработанное масло.

Устройство выгребной ямы для туалета на даче

Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.

Иллюстрация	Описание действия

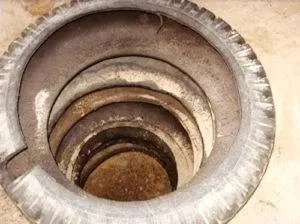

ФОТО: smartremstroy.ru	Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего  размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом

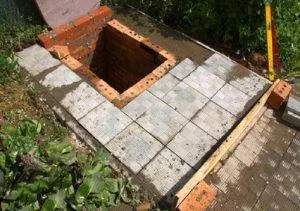

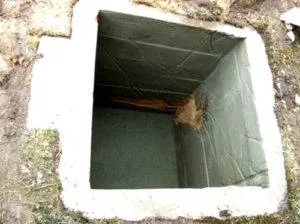

ФОТО: masterhost.ru	Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки

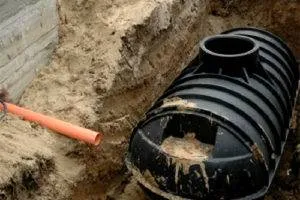

ФОТО: agronomu.com	Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет
ФОТО: kanalizaciya-stroy.ru	Установить бетонные кольца, для их монтажа потребуется привлечение крана
ФОТО: strojdvor.ru	Залить монолитную конструкцию

Дачный туалет своими руками: пошаговая инструкция от а до я

Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.

Иллюстрация	Описание действия

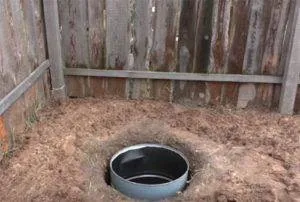

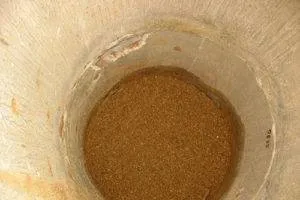

	Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом
	Залить цементно-песчаным раствором пустоты

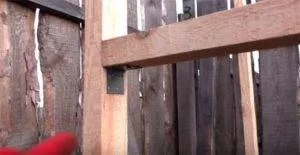

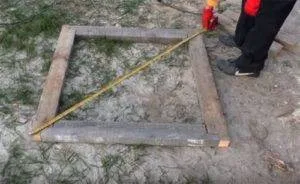

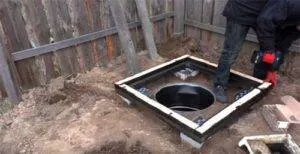

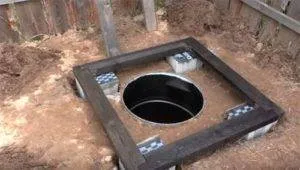

	Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали
	Укрепить конструкцию саморезами с наружной стороны
	Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами
	После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность

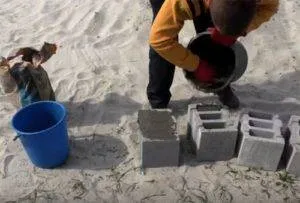

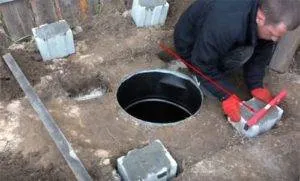

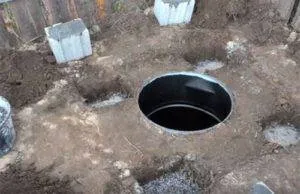

	Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень
	Установку каждого блока нужно проверить уровнем
	Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки
	Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию
	Из бруса 40×60 мм установить на уголки вертикальные стойки
	На высоте 90 см закрепить уголки, на них уложить горизонтальный брус
	Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек
	Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см
	Обшить каркас туалета снаружи
	Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм
	Покрыть все доски отработанным маслом
	Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как своими руками установить вентканалы в дачном туалете: фото и чертежи

Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.

Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.

Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.

Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.

ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru

Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:

Watch this video on YouTube

Как правильно построить деревянный туалет на даче своими руками

Самым простым, классическим типом деревянного туалета для дачи, сделанного своими руками, является туалетная кабинка «Скворечник». Она представляет собой невысокое строение со скошенной односкатной крышей, дверью и вентиляционным окошком. Такая постройка проста в исполнении и довольно экономична. Кроме этого, такой уличный клозет при необходимости можно легко перенести на новое место.

Технические характеристики традиционного уличного туалета «Скворечник»:

• передняя стенка (высота) – 2,3 м;
• задняя стенка (высота) – 2,0 м;
• ширина передней и задней стенок – от 1,0 м;
• основание кабинки – 1,0 на 1,0 м (стандартно, но можно больше);
• величина угла ската кровли – 25-35 градусов.

Для строительства деревянной кабинки «Скворечник» могут понадобиться следующие материалы:

• деревянный брус;
• обрезная доска;
• деревянная вагонка;
• ДСП, ОСП листы или фанера;
• дощатый щит;
• шифер (классический или пластиковый);
• рубероид;
• стальной металлопрофиль.

При постройке туалета на даче своими руками нужно соблюдать такие правила:

1. Создавая чертеж будущей кабинки, необходимо учитывать размеры внутреннего помещения, чтобы пользоваться туалетом было удобно и безопасно.
2. Высота туалетного домика должна быть не менее 2,0 м. Низкий дверной проем неудобен, так как перед входом внутрь каждый раз нужно будет обязательно наклониться.
3. При постройке кабинки типа «Скворечник» передняя часть кровли выше задней. Это необходимо для того, чтобы сток дождевой или талой воды происходил за строением.
4. Если электрическое освещение внутри туалетного домика не планируется, то нужно позаботиться о естественном освещении кабинки через небольшое окно в верхней части строения или в двери.
5. Для вентиляции туалета следует предусмотреть открытое окошко или вытяжную трубу. Это важный момент, о котором не стоит забывать.
6. Для того чтобы летом в туалетной кабинке не было слишком душно, ее лучше строить на самом тенистом участке.
7. При выборе места для туалетного домика на даче следует избегать соседства с колодцами, скважинами, природными и искусственными водоемами.

Процесс постройки уличного туалета «Скворечник» с выгребной ямой:

1. Для начала нужно выкопать яму объемом 2,0-2,5 м³. Яма должна выходить из периметра туалетной кабинки (см. чертеж «Скворечника» выше). Нижний уровень котлована лучше делать с небольшим уклоном в сторону выгреба. Для герметизации биологических отходов дно и стенки котлована выложить кирпичом, шлакоблоком, бетонным саркофагом.
2. Из деревянного бруса (толщиной не менее 10,0 см) собрать основание под туалетную кабинку. Для этой цели можно использовать бетонные блоки, бордюр или шлакоблоки – это увеличит срок использования надстройки туалета. Часть ямы, предназначенной для осуществления выгреба, закрыть деревянным настилом (щитом). Его крышку нужно обработать битумом и накрыть рубероидом для защиты от проникновения влаги внутрь котлована.
3. Вторая часть ямы предназначена для расположения над ней деревянного домика. Каркас кабинки «Скворечник» собрать по схеме.
4. Затем его можно обшить обрезной доской, вагонкой, деревянными щитами или любым другим отделочным материалом. Внутри кабинки смонтировать стульчак с отверстием нужной формы и размера.
5. Крышу туалета покрыть любым кровельным материалом, в передней части установить дверь, вырезать вентиляционное окошко. Готовую деревянную кабинку установить на фундамент с ямой и зафиксировать ее со всех сторон. Вплотную к задней стенке туалетного домика, в деревянном настиле, вырезать отверстие под пластиковую вентиляционную трубу (диаметр 10,0 см). Вставить ее в это отверстие и закрепить к стенке туалета хомутами. Нижний конец трубы заглубить на 20,0 см в яму, а верхний конец должен быть не менее 70,0 см от уровня настила (надеть защитный колпак).

После того как конструкция туалета будет смонтирована, все деревянные поверхности кабинки нужно обязательно обработать пропиткой, покрыть морилкой, лаком или масляной краской. Такая обработка замедлит процесс старения древесины и придаст постройке красивый эстетичный вид. Соблюдая особую технологию, дачный деревянный туалет можно обложить кафелем изнутри.

По такому же принципу на дачном участке можно построить и установить своими руками деревянные туалетные кабинки другой конструкции.

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину. А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.

Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.

Схема: как устроен люфт-клозет

Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Как называются чертежи на которых изображают мосты и дороги?

Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:

1. Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.

2. Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.

3. Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.

4. Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.

5. Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.

6. Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.

7. Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.

Видео. Делаем деревянный туалет своими руками. #хобби #столярка #творчество #строительство #shorts
