Изготовление уникального привода для откатных ворот своими руками в единственном экземпляре

В каждом мужчине скрыт навык искусного ремесленника. В связи с этим неудивительно, что современные люди все чаще принимаются сами обустраивать свои земельные владения. Это касается даже обустройства въезда на свой участок, включая возможность создания привода для откатных ворот своими руками.

Наиболее приемлемым вариантом является установка откатных, а не распашных ворот, поскольку такая конструкция значительно экономит площадь, необходимую для движения полотна ворот.

Многие идут еще дальше и решают сами автоматизировать процесс открывания-закрывания ворот.

Таких Дедалов можно разделить на две группы:

1. Первые используют уже готовые комплектующие автоматических откатных ворот и монтируют их самостоятельно.
2. Вторые идут дальше в понимании определения «автоматика для откатных ворот созданная своими умелыми руками» и сами изготавливают необходимы блоки автоматической системы открывания ворот из подручных агрегатов.

Экономия на монтаже

Тем, кто решил не экономить до немыслимых приделов и не мучитьcя изобретением давно уже существующих инженерных решений, а решил приобрести набор существующих агрегатов систем автоматического открытия ворот и смонтировать их самостоятельно можно посоветовать обратить внимание на следующие моменты:

• мощность двигателя должна соответствовать такому параметру, как вес ворот мощность привода должна соответствовать весу ваших ворот (чем тяжелей ворота, тем мощней привод). При этом достаточно помнить, что маломощный мотор в 300 Вт достаточен для передвижения ворот весом в 800 Кг;
• автоматика также выбирается также в зависимости от часто использования. Если предполагается не более 10 открытий-закрытий в день – то достаточно бытовой автоматики;
• тип блока управления может быть внешним или встроенным. Это, по большому счету, зависит от ваших предпочтений;
• электромеханический привод. Приобретая обратите внимание, из чего изготовлены шестерни редуктора. Не стоит покупать те, где используются шестерни из пластмассы. Если вы планируете использовать свою конструкцию несколько лет — покупайте агрегат, в котором работают шестерни из стали;
• для подачи команд нужно будет приобрести брелок дистанционного управления. Выбор зависит от того расстояния, с которого вы хотите управлять вашими воротами;
• следующим приобретением станет приемная антенна, как правило 433,92 Mgz;
• фотоэлементы безопасности, они предотвратят закрытие ворот в том случае, если в проеме ворот находится ваш автомобиль ли вы сами;

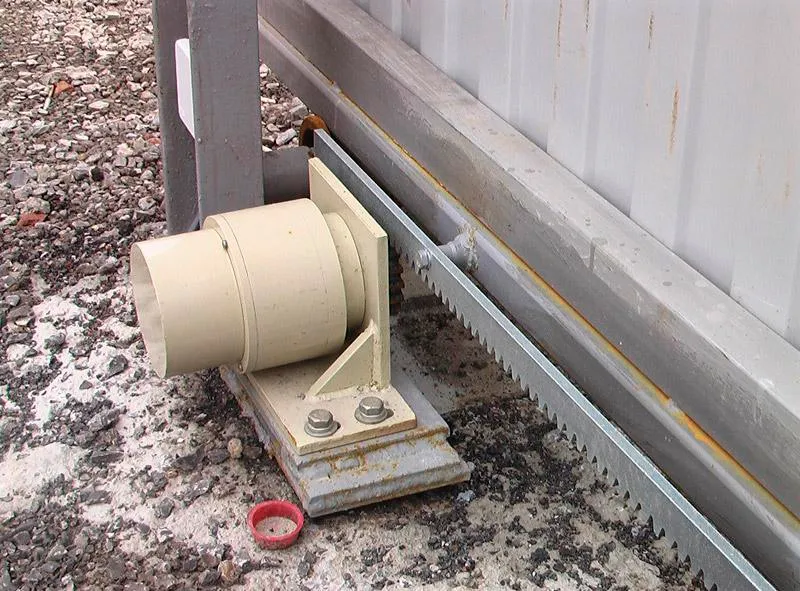

• для передачи вращения ведущей шестерни на двигателе на движущуюся створку ворот нужно будет приобрести зубчатую рейку;

• по желанию можно установить сигнальную лампу, которая будет сигнализировать о режиме работы автоматики;
• для разблокировки редуктора нужно приобрести специальный ключ. Приобретя все вышеперечисленное останется только смонтировать вышеназванное согласно инструкции сборки, которых немалое количество в интернете;

В выборе комплектующих не стоит ориентироваться на дешевизну систем автоматического отката ворот. Как правило, они работают сносно в том случае, когда их монтируют специалисты. И главное –гарантом качественной долговременной работы будете выступать вы сами и ремонт будете производить за свой счет, хотя вашей вины в поломке и не будет

Двигатель шуроповерта для откатных ворот

Некоторые Самоделкины комплектуют свои индивидуальные автоматические системы открытия ворот из агрегатов, которые в повседневной жизни используются совсем по другому назначению.

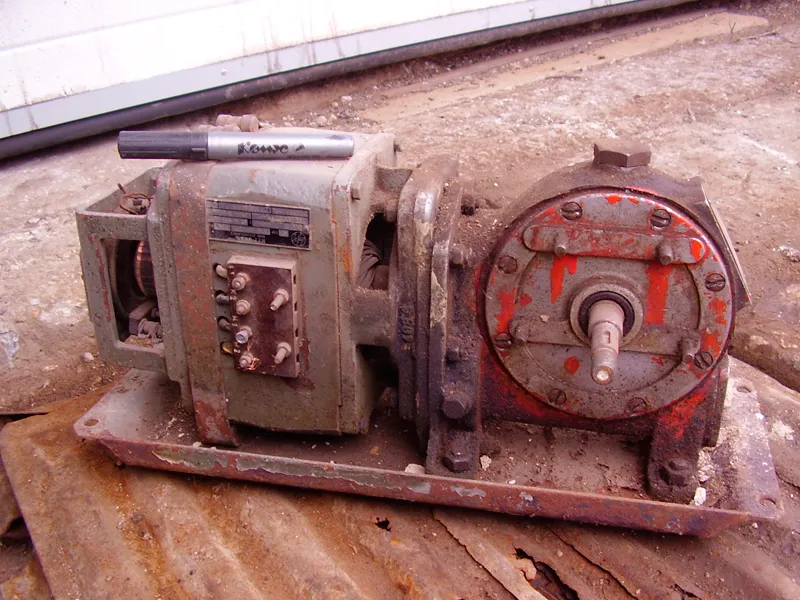

Электродвигатель. Применяются самые разнообразные – от электродвигателей для инвалидных колясок на электроходу до двигателей от стиральных машинок. На одном из форумов мне повстречалось описание автоматических откатных ворот, автор которого использовал в качестве двигателя электродвигатель от сетевого шуроповерта – его мощности достаточно для обеспечения движения ворот из профнастила размером 6х3 м.

Таким образом, главный критерий отбора – двигатель просто оказался под рукой в нужном месте и в нужное время, при этом способен тянуть конструкцию, которую хозяин соорудил из швеллеров, уголков, труб и профильного полотна.

Редуктор на двигатель подбирается исходя, в принципе, из тех же критериев, главное, чтобы скорость вращения шестерни на вале обеспечивала плавное движение полотна ворот.

Большинство мастеров-любителей, самостоятельно осуществляющих изготовление автоматики на раздвижные ворота отказывается от использования зубчатых реек в качестве элемента преобразующего вращательного движения вала в поступательное полотна ворот. Вместо нею применяется велосипедная цепь или цепь на распредвал «Жигулей». Необходимая длина создается путем склепывания нескольких цепей в одну.

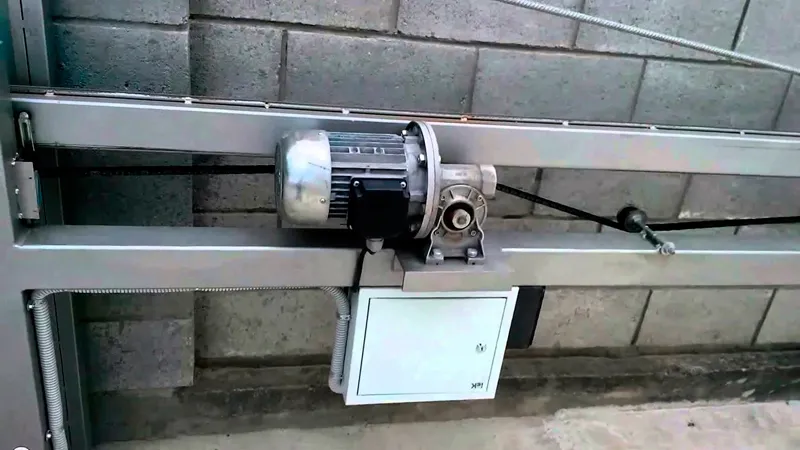

На приведенной фотографии хорошо видно, как монтируется цепь, чтобы обеспечить плотное натяжение и четкое совпадение с зубьями шестерни.

Существует и другая схема с использованием цепи. В блоке преобразования цепи последовательно монтируется три шестерни таким образом, чтобы нижний срез двух крайних шестерен находился вровень с верхним срезом центральной, которая укреплена на валу редуктора. Цепь заводится через верхний срез первой шестерни, пропускается под нижними зубьями центральной и выводится поверх зубьев третьей шестерни.

Один конец цепи закрепляется на соответствующем упоре, приваренном к краю ворот намертво, а другой крепится на противоположной стороне полотна при помощи натяжного болта. Поскольку такая цепь может быть склепана из обрывков уже пришедших в негодность, стоимость этой комплектующей начинает стремиться к стоимости бутылки…

Для передачи сигналов управления используется автомобильная сигнализация с ее адаптированием по напряжению и току к имеющемся в собираемой системе, как правило это обычное сетевое напряжение.

• Автоматика для профильных откатных ворот созданная своими руками будет служить долго, если вы соблюдёте некоторые правила.
• Если вы хотите, чтобы ваш редуктор служил много лет, не используйте шестерни из пластмассы.
• Использование внешних коаксиальных кабелей намного увеличит дистанцию действия брелка-передатчика.
• Если вы решили использовать автомобильную сигнализацию – не стоит стараться с целью экономии доукомплектовать ее пультом от переключения светильника, завалявшимся в кладовке.

И тем и другим. Общие рекомендации

Какой бы путь вы не избрали в путешествии под названием «автоматика для откатных ворот своими руками», не выбирайте краеугольным камнем количество денег, которые нужно затратить, чтобы воплотить в жизнь вашу задумку.

Если сегодня средств не хватает – лучше подождите или проконсультируйтесь с специалистами. Не забывайте – за дешевизной и торопливостью часто скрывается ненадежность.

Какой замок поставить на откатные ворота?

Выбор замка для откатных ворот зависит от нескольких факторов, таких как размер и вес ворот, уровень безопасности, удобство использования и т.д. В качестве замков для откатных ворот могут использоваться механические и электронные замки, а также комбинации из нескольких типов замков.

Например, для легких и небольших откатных ворот можно использовать простые замки на ключ или врезные замки, а для более крупных и тяжелых ворот, которые требуют повышенного уровня безопасности, можно использовать замки с кодовым замком или смарт-замки, которые управляются с помощью мобильного приложения.

При выборе замка для откатных ворот также необходимо учитывать его совместимость с другими элементами системы управления откатными воротами, такими как пульты дистанционного управления, датчики безопасности и т.д. Рекомендуется обратиться к специалистам для выбора подходящего замка и его установки.
