Изменение направления вращения однофазного двигателя 220В — подробная схема.

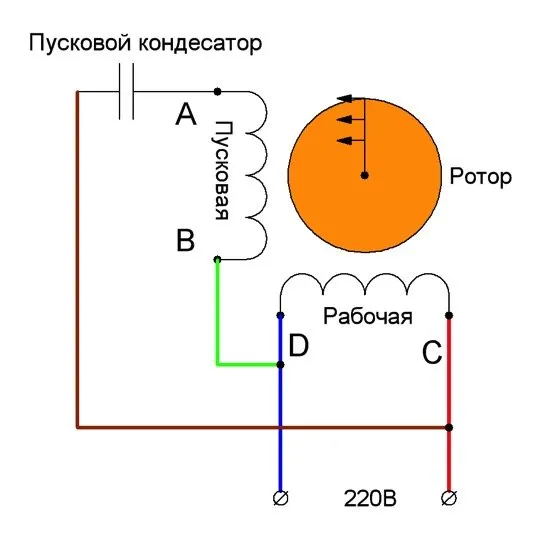

Рис. 1 Схема подключения двигателя однофазного асинхронного двигателя с пусковым конденсатором.

Возьмем за отправную точку уже подключенный однофазный асинхронный двигатель, который вращается по часовой стрелке (см. рисунок 1). Точки A и B условно обозначают начало и конец пусковой обмотки. Для наглядности к этим точкам подключены провода коричневого и зеленого цвета соответственно. Если необходимо изменить направление вращения однофазного двигателя, то…

• точками A, B условно обозначены начало и конец пусковой обмотки, для наглядности к этим точкам подключены провода коричневого и зеленого цвета соответственно.
• точками С, В условно обозначены начало и конец рабочей обмотки, для наглядности к этим точкам подключены провода красного и синего цвета соответственно.
• стрелками указано направление вращения ротора асинхронного двигателя

Задача.

Изменить направление вращения однофазный асинхронный двигатель в другую сторону – против часовой стрелки. Для этого достаточно переподключить одну из обмоток однофазного асинхронного двигателя – либо рабочую либо пусковую.

Вариант №1

Меняем направление вращения однофазного асинхронного двигателя, путем переподключения рабочей обмотки.

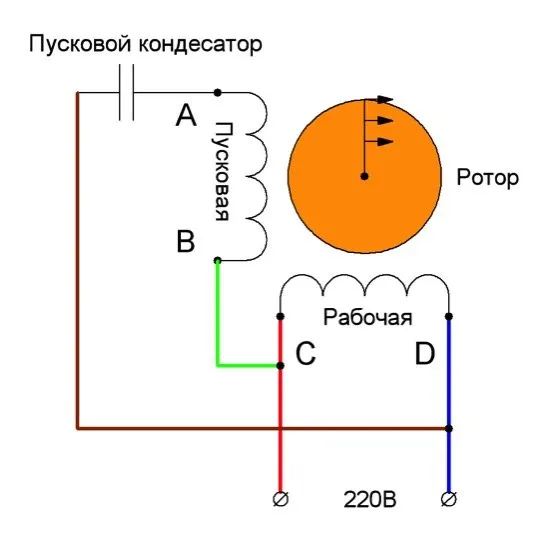

Рис.2 При таком подключении рабочей обмотки, относительно рис. 1, однофазный асинхронный двигатель будет вращаться в противоположную сторону.

Вариант №2

Меняем направление вращения однофазного асинхронного двигателя, путем переподключения пусковой обмотки.

Рис.3 При таком подключении пусковой обмотки, относительно рис. 1, однофазный асинхронный двигатель будет вращаться в противоположную сторону.

Важное замечание.

Такой способ изменить направление вращения однофазного асинхронного двигателя возможен только в том случае, если на двигателе имеется отдельные отводы пусковой и рабочей обмотки.

Рис.4 При таком подключении обмоток двигателя, реверс невозможен.

На рис. 4 изображен довольно распространенный вариант однофазного асинхронного двигателя, у которого концы обмоток В и С, зеленый и красный провод соответственно, соединены внутри корпуса. У такого двигателя три вывода, вместо четырех как на рис. 4 коричневый, фиолетовый, синий провод.

UPD 03/09/2014 Наконец то удалось проверить на практике, не очень правильный, но все же используемый метод смены направления вращения асинхронного двигателя. Для однофазного асинхронного двигателя, который имеет только три вывода, возможно заставить ротор вращаться в обратном направлении, достаточно поменять местами рабочую и пусковую обмотку. Принцип такого включения изображен на рис.5

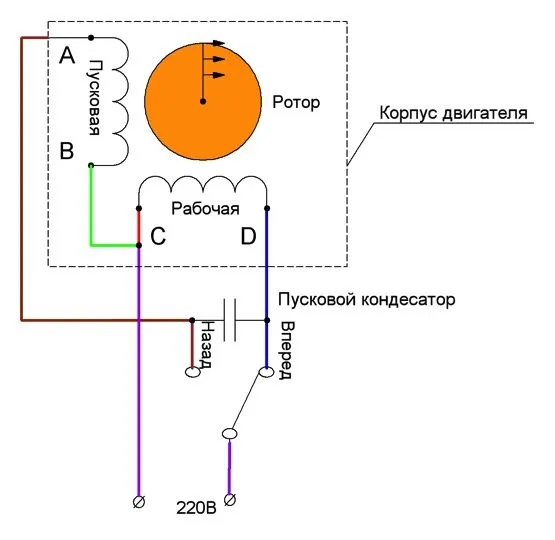

Рис. Нестандартный реверс асинхронного двигателя

Перед выбором схемы подключения однофазного асинхронного двигателя важно определить, сделать ли реверс. Если для полноценной работы вам часто нужно будет менять направление вращения ротора, то целесообразно организовать реверсирование с использованием кнопочного поста. Если одностороннего вращения вам будет достаточно, то подойдет самая простая схема без возможности переключения. Но что делать, если после подсоединения по ней вы решили, что направление нужно все же поменять?

Предположим, что у уже подсоединенного с использованием пускозарядной емкости асинхронного однофазного двигателя изначально вращение вала направлено по часовой стрелке, как на картинке ниже (однофазный двигатель 220В)

Уточним важные моменты:

• Точкой А отмечено начало пусковой обмотки, а точкой В – ее окончание. К начальной клемме A подсоединен провод коричневого, а к конечной – зеленого цвета.
• Точкой С помечено начало рабочей обмотки, а точкой D – ее окончание. К начальному контакту подсоединен провод красного, а к конечному – синего цвета.
• Направление вращения ротора обозначено с помощью стрелок.

Ставим перед собой задачу – сделать реверс однофазного двигателя без вскрытия его корпуса так, чтобы ротор начал вращаться в другую сторону (в данном примере против движения стрелки часов). Ее можно решить тремя способами. Рассмотрим их подробнее.

Подписка на рассылку

Чтобы механизмы на производстве или в быту, будь-то дерево или металлообрабатывающие станки, консольный насос, конвейерная лента, кран-балка, заточной станок, электрическая газонокосилка, кормоизмельчитель или другое устройство работали без поломок, необходимо, в первую очередь, чтобы вал электродвигателя вращался в правильную сторону.
Во избежание ошибок и не допуска вращения вала механизма в противоположную сторону согласно пункту 2.5.3 «Правил технической эксплуатации электроустановок потребителей» на корпусе самого механизма и приводном двигателе должны быть нанесены стрелки направления вращения электродвигателя.

Направление вращения вала электродвигателя

Правостороннее вращение

Для однофазных двигателей с короткозамкнутым ротором вращение вала по часовой стрелке будет выполняться при условии, когда фаза будет подаваться на конец рабочей обмотки.

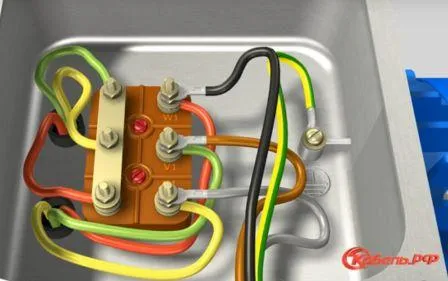

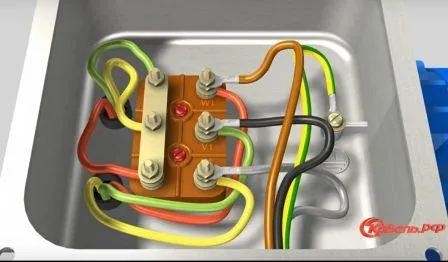

Изменение направления вращения вала в трехфазных электродвигателях

Эксплуатация некоторых механизмов требует левостороннего вращения вала. Зная, как изменить направление вращения электродвигателя, это можно сделать без какой-либо доработки или переделки самого приводного двигателя. Для смены направления движения нужно:

Если эксплуатация двигателя требует постоянного переключения двигателя с правостороннего вращения на левостороннее, его подключение осуществляют по специальной схеме,

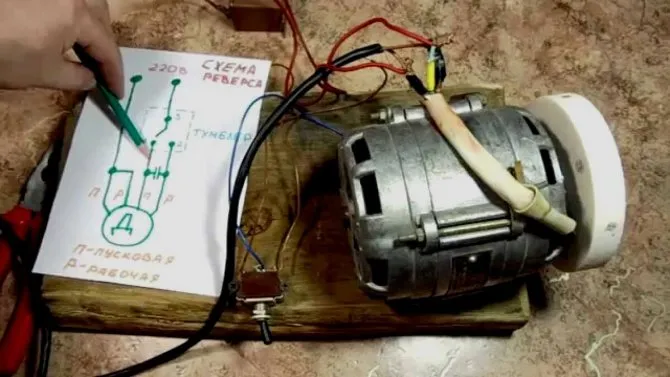

Реверс однофазного электродвигателя

Запустить вращение однофазного асинхронного электродвигателя можно переподключив фазу на начало рабочей обмотки.

READ Как подключить блютуз колонку к ноутбуку без блютуза

Источник

Для чего нужен реверс двигателя?

Многие механические действия в бытовых и промышленных устройствах, осуществляются с помощью асинхронного движка. В связи, с чем часто возникает необходимость изменения направления движения, исходя из выполняемых задач. Иногда функция реверса для механизма является постоянной, а иногда — временной.

1. К первой разновидности относятся все грузоподъемные механизмы краны, электроприводы запорно-регулирующих устройств и исполнительных механизмов, работающих в режиме «открыть/закрыть».
2. К другой разновидности реверса, относят механизмы, в которых данная функция используется очень редко, обычно в аварийных случаях: конвейеры, эскалаторы, насосные агрегаты.

Функцию реверса в электродвигателе иногда используют для торможения, поскольку при отсоединении его от электросети, ротор, располагая значительной инерционностью, продолжает свою работу. Такой кратковременный пуск реверса вызывает процесс торможения движка. Данный способ еще называют противовключением.

Недостатки асинхронных электродвигателей

С короткозамкнутым ротором	С фазным ротором
1. Не регулируется скорость вращения ротора	1. Большие габариты
2. Маленький пусковой момент	2. Коэффициент полезного действия ниже
3. Высокий пусковой ток	3. Частое обслуживание из-за износа щеток
4. Некоторая сложность конструкции и наличие движущихся контактов

Асинхронные электродвигатели являются очень эффективными устройствами с отличными механическими характеристиками, и благодаря этому они являются лидерами по частоте применения.

Обзор моделей

Одними из наиболее популярных являются электродвигатели серии АИР. Существуют модели, исполненные на лапах 1081, и модели комбинированного исполнения – лапы + фланец 2081.

Электродвигатели в исполнении лапы+фланец обойдутся примерно на 5% дороже, чем аналогичные на лапах.

Как правило, производители предоставляют гарантию от 12 месяцев.

Читать также: Какие бывают ножницы по металлу ручные

Для электродвигателей, имеющих высоту вращения 56-80 мм, исполнение станины алюминиевое. Двигатели с высотой вращения более 90 мм представлены в чугунном исполнении.

Модели различаются между собой по мощности, частоте вращения, высоте оси вращения, КПД.

Чем мощнее двигатель, тем выше его стоимость:

1. Двигатель с мощностью 0.18 кВт можно приобрести за 3 тыс. рублей (электродвигатель АИРЕ 56 B2).
2. Модель с мощностью 3 кВт будет стоить уже около 10 тыс. рублей (АИРЕ 90 LB2).

Высота оси вращения для моторов с 1 фазой варьируется от 56 мм до 90 мм и напрямую зависит от мощности: чем мощнее двигатель, тем больше высота оси вращения, а значит и цена.

Различные модели имеют разный КПД, обычно от 67% до 75%. Больший КПД соответствует большей стоимости модели.

Следует обратить внимание также на двигатели, выпускаемые итальянской компанией ААСО, основанной в 1982 году:

1. Так, электромотор ААСО серии 53, рассчитан специально для применения в газовых горелках. Эти моторы также могут быть использованы в установках для мойки, генераторах теплого воздуха, системах централизованного обогрева.
2. Электромоторы серий 60, 63, 71 разработаны для использования в установках водоснабжения. Также, фирма предлагает универсальные двигатели серий 110 и 110 компакт, которые отличаются разнообразной сферой применения: горелки, вентиляторы, насосы, подъемные устройства и другое оборудование.

Купить моторы производства компании ААСО можно по цене от 4600 рублей.

Направление вращения электродвигателя стиральной машины

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило, основой любой стиралки есть ее электродвигатель, который может найти свое применение и после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно подключить двигатель от стиральной машинки.

Виды двигателей

В стиральных машинках разных поколений и стран производства, могут быть и разные типы электродвигателей. Как правило это один из трех вариантов:

Основные неисправности

Искрение, возникающее между щетками и коллектором – самый главный вопрос, требующий внимания. Чтобы избежать неисправностей более серьезных, таких как их отслаивание и деформация или перегрев ламелей, сработавшуюся щетку необходимо заменить.

Помимо этого, возможно замыкание между обмотками якоря и статора, вызывающее сильное искрение на переходе коллектор-щетка или значительное падение магнитного поля.

Чтобы продлить срок службы двигателя, необходимо соблюдение двух условий – профессиональный изготовитель и грамотный пользователь, т.е. строгое соблюдение режима работы.

Видео: Коллекторный электрический двигатель

Мы вновь возвращаемся в мир занимательного — как электротехника, так как считаю, что эти знания нам просто всем необходимы в нашей повседневной жизни.

Читать также: Почему паяльник не нагревается

Принцип реверсивного движения

Чтобы изменить направление вращения электродвигателя переменного тока, нужно изменить магнитные поля, вызывающие движение в противоположном направлении. Поскольку в магнитных полях каждый провод подключен к положительному и отрицательному току, замена основного и пускового проводов заставит двигатель вращаться в обратном направлении. Это простой метод переключения проводов действует, поскольку полярность магнитного поля меняется на противоположную.

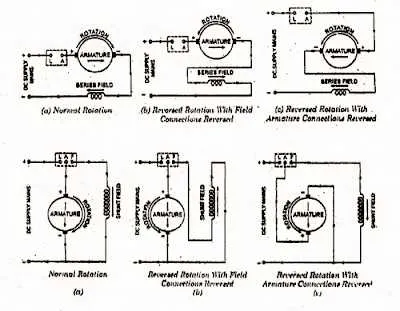

Как изменить направление вращения двигателя постоянного тока?

Матовый двигатель постоянного тока

Небольшие двигатели постоянного тока (с напряжением 12 В или ниже 12 В) состоят из постоянного магнита, то есть содержат постоянное магнитное поле. Если мы хотим изменить направление вала, мы меняем только полярность. Потому что он содержит только обмотку якоря.

Другой метод заключается в использовании H-моста для управления направлением двигателя постоянного тока. Это специальная схема, которая позволяет вращать двигатель в обоих направлениях. С четырех клемм H-моста вы можете управлять направлением двигателя постоянного тока. Метод кратко объяснен в этой статье.

Высоковольтные двигатели постоянного тока (которые имеют 220 В или более 220 В), состоящие из временного магнита, то есть поля и якоря, имеют отдельную обмотку. Поэтому, если мы изменим полярность питания, общая схема изменится.Благодаря этому двигатель будет вращаться в нормальном направлении.

Тема: Двигатель ДСР-10/120 от редуктора МЭО

Быстрый переход Технический кабинет Вверх

• Навигация
• Кабинет
• Личные сообщения
• Подписки
• Кто на сайте
• Поиск по форуму
• Главная страница форума
• Форум
• ТЕХНИЧЕСКИЕ ФОРУМЫ НА CQHAM.RU
  Трансиверы, приемники КВ/УКВ Kenwood TS-50
• TS-140
• TS-430
• TS-440
• TS-450
• TS-480
• TS-520
• TS-570
• TS-590
• TS-680
• TS-690
• TS-790
• TS-830
• TS-850
• TS-870
• TS-930
• TS-940
• TS-950
• TS-990
• TS-2000
• Icom
  IC-746 (IC-7400)
• IC-756
• IC-706
• IC-775, IC-775DSP, IC-775DX2
• IC-7600
• IC-7800
• IC-7700
• IC-910
• IC-703
• IC-7000
• IC-780, 781
• IC-7200
• IC-718 (IC-78)
• IC-760 (IC-761)
• Yaesu
  FT-100
• FT-101
• FT-450
• FT-757
• FT-767
• FT-817
• FT-840
• FT-847
• FT-857
• FT-890
• FT-897
• FT-900
• FT-920
• FT-950
• FT-990
• FT-1000
• FT-2000
• FT-DX3000
• FT-DX5000
• FT-DX9000
• Ten-Tec
• Elecraft
• Alinco
• UW3DI
• UA1FA
• RA3AO
• SW
• Усилители мощности
  КВ усилители
• УКВ усилители
• Антенны
  Антенны КВ
• Антенны УКВ
• Согласующие устройства
• Антенные приборы
• Антенная механика
• Техника прямого преобразования
• Технический кабинет
  Измерения
• Технологии
• Помехи
• Непроверенные идеи
• Модификация радиостанций
• Конструкции на микроконтроллерах для радиолюбителей
• Старое радио (Ламповые души)
  История радиосвязи
• Бытовая техника, мой автомобиль
  Оргтехника
• ТВ
• Авто-Мото
• Источники питания
• РАДИОЛЮБИТЕЛЬСКИЕ ФОРУМЫ
  Для любителей КВ DX-новости
• Экспедиции
• Соревнования
• Дипломы
• Прохождение
• Для любителей УКВ
  УКВ техника
• УКВ антенны
• УКВ соревнования, дипломы
• Программы для УКВ
• Тропо, Аврора и Еs
• ЕМЕ связи
• MS связи
• SAT связи
• Для любителей QRP и QRPP
  Пешие походы
• Программное обеспечение
  Софт для мобильных устройств
• Коллективы и Радио
  Silent Keys
• Правовой практикум радиолюбителя
• Для начинающих
• НОВОЕ В РАДИОЛЮБИТЕЛЬСКОЙ СВЯЗИ
  Цифровые виды связи Новые технологии в электронике и связи
• Software Defined Radio (SDR), Digital Radio Mondiale (DRM)
• APRS и другие виды пакетной связи Новости и события
• Применение APRS на КВ и УКВ
• Аппаратура APRS
• Самодельная аппаратура APRS
• Программное обеспечение
• Различное применение APRS
• Цифровые виды связи для передачи данных
• Радиолюбительские карты
• ПОДДЕРЖКА ПОЛЬЗОВАТЕЛЕЙ CQHAM.RU
  О форумах на CQHAM.RU
• Тестовый форум
• OFF-TOPIC
  Темы не вошедшие в другие разделы форума
• Работа для радиолюбителя
• Продавцы, покупатели…
• Ищу тебя
• QRZ.RU

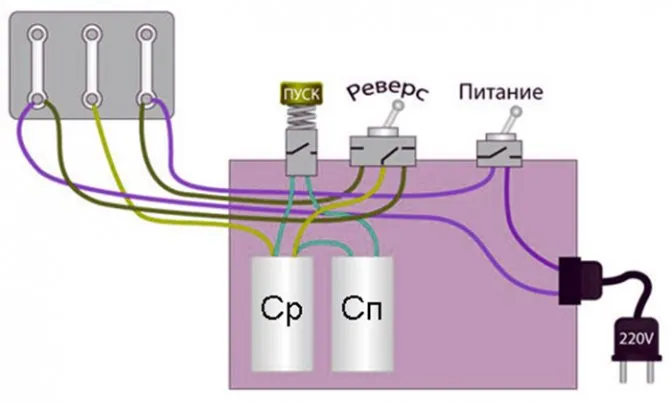

Схема реверса трехфазного двигателя в однофазной сети

Так как трехфазному асинхронному двигателю будет недоставать двух фаз, их нужно компенсировать конденсаторами – пусковым и рабочим, на которые коммутируют обе обмотки. От того, куда присоединить третью, зависит кручение вала в ту или иную сторону.

На схеме ниже видно, что обмотка под номером 3 через рабочий конденсатор подсоединяется к трехпозиционному тумблеру, который и отвечает за режимы работы двигателя вперед/назад. Два других его контакта объединены с обмотками 2 и 1.

При включении двигателя нужно придерживаться следующего алгоритма действий:

• Подать питание на схему через вилку либо рубильник.
• Тумблер для переключения режимов работы перевести в положение вперед или назад (реверс).
• Тумблер питания поставить в положение ON (вкл).
• Нажать кнопку «Пуск» на время, не превышающее трех секунд, чтобы произвести запуск двигателя.

Запуск мотора схемой звезда-треугольник

При прямом запуске мощных трехфазных электродвигателей, применяя схему управления реверсом, происходят просадки напряжения в сети. Это связано с большими пусковыми токами, протекающими в этот момент. Чтобы снизить значение тока, применяют постепенный запуск мотора по схеме звезда-треугольник.

READ Как подключить оин в щите

Суть заключается в том, что начало и конец каждой обмотки статора выводят в коробку с клеммами. Управляется схема тремя контакторами. Они поэтапно включают обмотки в звезду, а далее при разгоне двигателя выводят систему на рабочее состояние при подключении треугольником.

Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующий стандарт:

ГОСТ 23851-79 Двигатели газотурбинные авиационные. Термины и определения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», опубликованном по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

Как определить чередование фаз трехфазного электродвигателя: основные приемы

Если условно обозначить разноименные фазы в любой трехфазной сети (смещение синусоид для них составляет 120°) как A, B и C, то можно выделить следующие варианты порядка чередования:

• прямые (CAB, BCA, ABC);
• обратные (ACB, BAC, CBA).

Подключая оборудование к трехфазной сети при помощи силового кабеля, порядок следования фаз можно проверить без применения специальных приборов. При этом ориентируются на цветовую (или цифровую) маркировку изоляции жил электропровода. Следует заметить, что на практике маркировка изоляции может оказаться недостаточным критерием, поскольку не все производители дают гарантию совпадения цвета изоляции жилы в начале и в конце кабеля.

Добиться более надежных результатов позволяет такой доступный и несложный способ «прозвонки» жил, как использование двух телефонных трубок. Одна из трубок при этом является «активной» (снабжена батарейкой питания), другая «пассивная», без питания. Существует парная гарнитура, снабженная наушниками и зажимами, специально для проведения фазировки.

Также можно воспользоваться мегомметром. При этом для персонала обязательно строгое соблюдение мер безопасности.

Особенности подключения

Как было сказано выше, не каждый частотный преобразователь может работать с однофазным двигателем, поскольку при его подключении третья (неподключенная) фаза фактически будет в обрыве, что вызовет ошибку. Поэтому необходимо внимательно ознакомиться с документацией к ПЧ — производитель должен явно указать, что имеется возможность подключения и работы однофазной нагрузки.

Поскольку однофазный двигатель содержит конденсатор, при изменении рабочей частоты не удастся обеспечить нужный сдвиг фаз, и двигатель на пониженных частотах (менее 30 Гц) будет перегреваться. Это следует учитывать при выборе диапазона рабочих частот и способа охлаждения привода.

При однофазном подключении двигателя оперативный реверс через панель управления или настройки ПЧ невозможен. Поменять направление вращения можно, изменив схему подключения обмоток внутри двигателя.

Вариант 2: переподключение пусковой намотки

Второй способ организовать реверс асинхронного мотора 220 Вольт – поменять местами начало и конец пусковой обмотки. Делается это по аналогии с первым вариантом:

1. Из четырех проводов, выходящих из коробки мотора, выясните, какие из них соответствуют отводкам пусковой намотки.
2. Изначально конец В пусковой обмотки соединялся с началом С рабочей, а начало А подключалось к пускозарядному конденсатору. Сделать реверс однофазного двигателя можно, подключив емкость к выводу В, а начало С с началом А.

Как заставить двигатель вращаться в другую сторону?

Для того чтобы заставить двигатель вращаться в другую сторону, необходимо изменить направление тока в обмотках двигателя.

Если это электрический однофазный двигатель, то можно поменять местами провода подключения к сети. Если двигатель работает от трехфазной сети, то можно поменять местами любые два провода, которые подключены к фазам, либо изменить порядок подключения фаз в соответствии со схемой подключения.

Если это постоянный магнитный двигатель, то можно изменить полярность напряжения питания. Для этого нужно поменять местами провода подключения к источнику питания.

Если двигатель управляется с помощью электроники, то нужно проверить наличие возможности изменения направления вращения с помощью настроек контроллера или заменить электронный модуль на другой, способный управлять двигателем в нужном направлении.

В любом случае, перед тем как менять направление вращения двигателя, необходимо убедиться, что такая процедура безопасна и не приведет к поломке оборудования. Если вы не уверены, как правильно изменить направление вращения двигателя, лучше обратиться за помощью к специалисту.

Видео. Изменение направления вращения однофазного асинхронного двигателя.
