Схема реверсивного пуска двигателя — варианты схем для пуска и торможения

В настоящее время наиболее часто используются трехфазные асинхронные двигатели с короткозамкнутым ротором. Пуск и остановка таких двигателей при подключении к полному напряжению сети осуществляются удаленно с помощью магнитных пускателей.

Наиболее часто используется схема с одним пускателем и кнопками управления «Пуск» и «Стоп». Для того, чтобы обеспечить вращение вала двигателя в обе стороны используется схема с двумя пускателями (или с реверсивным пускателем) и тремя кнопками. Такая схема позволяет менять направление вращения вала двигателя «на ходу» без его предварительной остановки.

Схемы пуска двигателя

Электрический двигатель М питается от трехфазной сети переменного напряжения. Трехфазный автоматический выключатель QF предназначен для отключения схемы при коротком замыкании. Однофазный автоматический выключатель SF защищает цепи управления.

Основным элементом магнитного пускателя является контактор (мощное реле для коммутации больших токов) КМ. Его силовые контакты коммутируют три фазы, подходящие к электродвигателю. Кнопка SB1 («Пуск») предназначена для пуска двигателя, а кнопка SB2 («Стоп») — для остановки. Тепловые биметаллические реле KK1 и КК2 осуществляют отключение схемы при превышении тока, потребляемого электродвигателем.

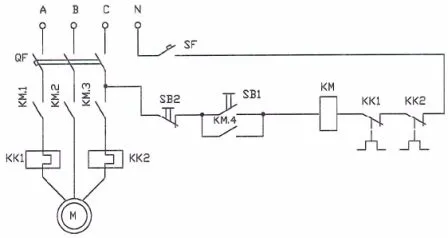

Рис. 1. Схема пуска трехфазного асинхронного двигателя с помощью магнитного пускателя

При нажатии кнопки SB1 контактор КМ срабатывает и контактами KM.1, КМ.2, КМ.3 подключает электродвигатель к сети, а контактом КМ.4 блокирует кнопку (самоблокировка).

Для остановки электродвигателя достаточно нажать кнопку SB2, при этом контактор КМ отпускает и отключает электродвигатель.

Важным свойством магнитного пускателя является то, что при случайном пропадании напряжения в сети двигатель отключается, но восстановление напряжения в сети не приводит к самопроизвольному запуску двигателя, так как при отключении напряжения отпускает контактор КМ, и для повторного включения необходимо нажать кнопку SB1.

При неисправности установки, например, при заклинивании и остановке ротора двигателя, ток, потребляемый двигателем, возрастает в несколько раз, что приводит к срабатыванию тепловых реле, размыканию контактов KK1, КК2 и отключению установки. Возврат контактов КК в замкнутое состояние производится вручную после устранения неисправности.

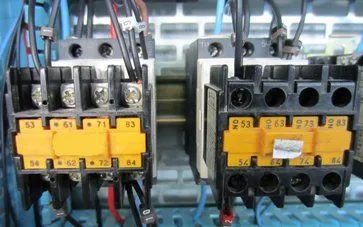

Реверсивный магнитный пускатель позволяет не только запускать и останавливать электрический двигатель, но изменять направление вращения ротора. Для этого схема пускателя (рис. 2) содержит два комплекта контакторов и кнопок пуска.

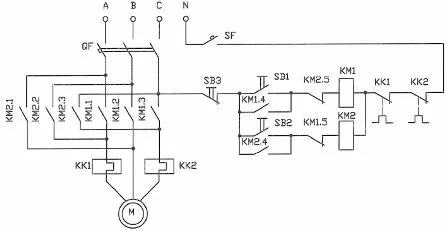

Рис. 2. Схема пуска двигателя с помощью реверсивного магнитного пускателя

Контактор КМ1 и кнопка SB1 с самоблокировкой предназначены для включения двигателя в режиме «вперед», а контактор КМ2 и кнопка SB2 включают режим «назад». Для изменения направления вращения ротора трехфазного двигателя достаточно поменять местами любые две из трех фаз питающего напряжения, что и обеспечивается основными контактами контакторов.

Кнопка SB3 предназначена для остановки двигателя, контакты КМ 1.5 и КМ2.5 осуществляют взаимоблокировку, а тепловые реле КК1 и КК2 — защиту при превышении тока.

Включение двигателя на полное напряжение сети сопровождается большими пусковыми токами, что может быть недопустимо для сети ограниченной мощности.

Схема пуска электродвигателя с ограничением пускового тока (рис. 3) содержит резисторы R1, R2, R3, включенные последовательно с обмотками электродвигателя. Эти резисторы ограничивают ток в момент пуска при срабатывании контактора КМ после нажатия кнопки SB1. Одновременно с КМ при замыкании контакта КМ.5 срабатывает реле времени КТ.

Выдержка, осуществляемая реле времени, должна быть достаточной для разгона электродвигателя. По окончании времени выдержки замыкается контакт КТ, срабатывает реле К и своими контактами K.1, К.2, К.3 шунтирует пусковые резисторы. Процесс пуска завершен, на двигатель подается полное напряжение.

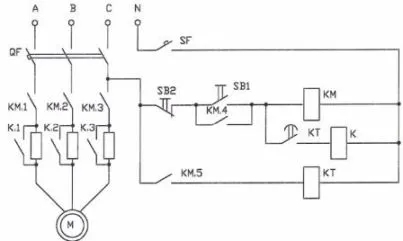

Рис. 3. Схема пуска двигателя с ограничением пускового тока

Далее будут рассмотрены две наиболее популярных схемы торможения трехфазных асинхронных двигателей с короткозамкнутым ротором: схема динамического торможения и схема торможения противовключением.

Схемы торможения двигателя

После снятия напряжения с двигателя его ротор какое-то время продолжает вращаться за счет инерции. В ряде устройств, например, в подъемно-транспортных механизмах, требуется осуществлять принудительное торможение для уменьшения величины выбега. Динамическое торможение заключается в том, что после снятия переменного напряжения через обмотки электродвигателя пропускается постоянный ток.

Схема динамического торможения показана на рис. 4.

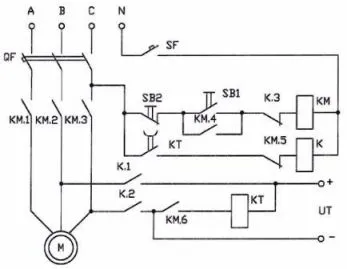

Рис. 4. Схема динамического торможения двигателя

В схеме, помимо основного контактора КМ, присутствует реле К, включающее режим торможения. Поскольку реле и контактор не могут быть включены одновременно, применена схема взаимоблокировки (контакты КМ.5 и К.3).

При нажатии кнопки SB1 срабатывает контактор КМ, подает питание на двигатель (контакты КМ.1 КМ.2, КМ.3), блокирует кнопку (КМ.4) и блокирует реле К (КМ.5). Замыкание КМ.6 вызывает срабатывание реле времени КТ и замыкание контакта КТ без выдержки времени. Таким образом осуществляется пуск двигателя.

Для остановки двигателя следует нажать кнопку SB2. Контактор КМ отпускает, размыкаются контакты KM.1 — KM.3, отключая двигатель, замыкает контакт КМ.5, что вызывает срабатывание реле К. Контакты K.1 и К.2 замыкаются, подавая постоянный ток в обмотки. Происходит быстрое торможение.

При размыкании контакта КМ.6 реле времени КТ отпускает, начинается выдержка времени. Величина выдержки должна быть достаточна для полной остановки электродвигателя. По окончании выдержки времени контакт КТ размыкается, реле К отпускает и снимает постоянное напряжение с обмоток электродвигателя.

Наиболее эффективным способом торможения является реверсирование двигателя, когда сразу после снятия питания на электродвигатель подается напряжение, вызывающее появление встречного вращающего момента. Схема торможения противовключением приведена на рис. 5.

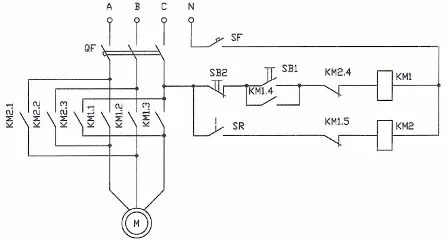

Рис. 5. Схема торможения двигателя противовключением

Частота вращения ротора двигателя контролируется с помощью реле частоты вращения с контактом SR. Если частота вращения больше некоторого значения, контакт SR замкнут. При остановке двигателя контакт SR размыкается. Кроме контактора прямого включения KM1 схема содержит контактор для реверсирования КМ2.

При пуске двигателя срабатывает контактор KM1 и контактом КМ 1.5 разрывает цепь катушки КМ2. С достижением определенной частоты вращения замыкается контакт SR подготавливая цепь для включения реверса.

При останове двигателя контактор KM1 отпускает и замыкает контакт КМ1.5. В результате этого контактор КМ2 срабатывает и подает на электродвигатель реверсирующее напряжение для торможения. Снижение частоты вращения ротора вызывает размыкание SR, контактор КМ2 отпускает, торможение прекращается.

Телеграмм канал для тех, кто каждый день хочет узнавать новое и интересное: Школа для электрика

Как правильно подключить 3 фазный двигатель?

Подключение 3-фазного двигателя может варьироваться в зависимости от типа двигателя и способа управления. Однако, в целом, подключение 3-фазного двигателя требует следующих шагов:

1. Проверьте напряжение питания и убедитесь, что оно соответствует напряжению, которое может использоваться ваш двигатель.

2. Проверьте, имеет ли ваш двигатель соединительные колодки для подключения. Если да, обычно они находятся на тыльной стороне двигателя.

3. Подключите провода к колодкам двигателя, обеспечив правильную последовательность фаз. Обычно красный, желтый и синий провода соединяются с соответствующими фазами.

4. Убедитесь, что провода надежно закреплены на соединительных колодках двигателя.

5. Проверьте правильность подключения, убедившись, что провода не перекручены и соединены с соответствующими фазами.

6. Подключите двигатель к питающей сети и включите его.

7. Проверьте, работает ли двигатель правильно и что направление его вращения соответствует требуемому направлению.

Важно помнить, что подключение 3-фазного двигателя может быть опасным, и при подключении следует соблюдать соответствующие меры предосторожности, такие как выключение электроэнергии и использование изолирующих перчаток и других средств защиты. Если вы не уверены в своих знаниях и опыте, лучше обратиться к специалисту для помощи.
