Электрический теплый пол под плитку своими руками — выбор, видео и советы по монтажу

Гранит и керамическая плитка всегда служили и будут служить отличным материалом для отделки полов в ванных комнатах, прихожих или кухне. Несмотря на все свои преимущества и положительные характеристики, такое покрытие имеет один существенный недостаток — холодный внешний вид.

Электрический теплый пол под плитку позволяет решить данную проблему. Тем более, что его устройство не вызывает особых сложностей и выполняется своими руками.

Содержание:

• Какой вид электрического пола использовать?
• Расчет мощности и стоимость материалов
• Подготовка старого основания к дальнейшим работам
• Технология укладки и монтажа на поверхность

Какой вид электрического пола использовать?

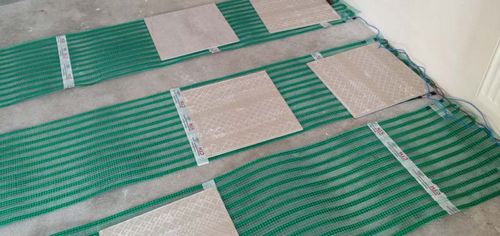

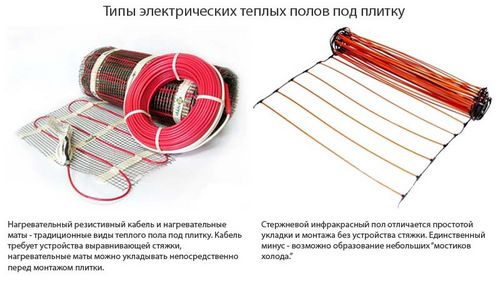

Нагревательные элементы на армирующей сетке — это наиболее удобный вид для укладки под напольное покрытие

Для определения какой пол под плитку лучше, следует понять, какую роль будет выполнять отопительная система, является она дополнительным решением или единственным отопительным прибором в помещении, возможно ли устройство бетонной выравнивающей стяжки и ее возможная толщина.

Выяснение тех или иных фактов позволит более детально подойти к вопросу укладки в том или ином помещении, поможет более точно рассчитать необходимую мощность, выбрать оптимальный вид теплого пола и способ его монтажа.

В общем случае, для установки под плитку возможны следующие варианты:

1. Монтаж резистивного кабеля в выравнивающий слой с дальнейшей укладкой покрытия;
2. Укладка нагревательных матов непосредственно перед укладкой покрытия;
3. Укладка карбоновых матов или карбоновых инфракрасных стержней перед укладкой облицовки.

Использование резистивного кабеля позволяется выполнить установку нагревательных элементов по всей поверхности. За счет равномерного распределения удается добиться равномерного прогрева напольного пространства, без образования существенных “мостиков холода”.

Технология работ, помимо прочего, позволяет выполнить полноценное устройство утепляющего слоя, состоящего из гидро- и теплоизоляционного материала, уложенного непосредственно на черновое основание перед заливкой бетонного раствора.

Резистивный кабель требует соблюдения более сложной технологии устройства, чем нагревательные маты

Единственный и существенный минус такого подхода — это необходимость заливки бетонной стяжки. Один слой для выравнивания чернового основания, второй для устройства теплого пола.

Монтаж электрического теплого пола под плитку в виде нагревательных матов более простой и менее трудоемкий способ. Нагревательные маты – это двухжильный кабель, вмонтированный или закрепленный на армирующей сетке.

Такой подход исключает применение каких-либо дополнительных слоев и предполагает устройство матов под напольным покрытием, что дает сокращение толщины общей напольной конструкции.

Применение карбоновых или стержневых теплых полов является новой технологией, которая основана на отоплении помещения посредство излучения инфракрасных волн в длинном спектре. То есть в первых двух случаях, обогрев помещения ведется путем теплообмена или теплоотдачи от напольного покрытия, которое нагревается за счет уложенных под ним нагревательных элементов.

В случае с карбоновыми стержнями, обогрев помещения будет вестись из-за теплоотдачи от напольной облицовки, мебели, стекла и других предметов, которые будут расположены на пути следования инфракрасного излучения.

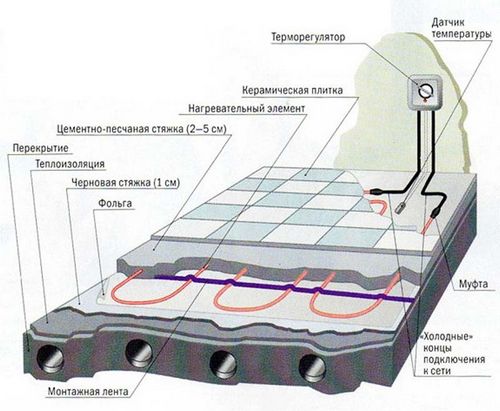

Общая схема устройства с использованием резистивно кабеля

Такой подход позволяется значительно экономить на отоплении, за счет более рационального распределения тепловой энергии. Из минусов данного способа, можно выделить образование существенных “мостиков холода”, невозможность монтажа под низкостоящую и крупногабаритную мебель.

Так, выбор конкретного вида электрического теплого пола будет основан на технических особенностях помещения – высота потолка, предельная мощность плиты перекрытия, наличие дополнительных систем отопления и т.д.

Статья по теме: Монтаж инфракрасного теплого пола под плитку.

В качестве рекомендации — для типовых помещений и самостоятельной организации, можно порекомендовать использование нагревательных матов, как наиболее простой конструкции, которая сочетает комфортный обогрев керамического покрытия и при небольшой толщине пола.

Расчет мощности и стоимость материалов

Технологий укладки и монтажа напрямую зависит от типа используемого теплого пола, его мощности и площади на которую он монтируется. Расчет мощности основывается на типовой принадлежности и уровне влажности воздуха в помещении, виде напольного покрытия и наличия дополнительных нагревательных систем.

Для выбора мощности электрического пола можно воспользоваться следующей таблицей:

Так как речь идет именно о керамической плитке, то при выборе не стоит опасаться о приобретении пола чуть большей мощности, чем это потребуется. Максимум на чем это может отразиться, так это счет на оплату электроэнергии, но никак не на эксплуатации напольного покрытия.

Комплект поставки большинства видов теплых электрических полов не включает температурный регулятор, который потребуется приобрести отдельно, основываясь на общей мощности пола. Данный показатель рассчитывается из мощности кабеля или мата на 1м2 и площади, на которую будете производиться его укладка.

К примеру, для дополнительного отопления гостиной или спальни (полезная площадь 12 м2) был приобретен теплый пол в виде матов мощностью 130 Вт/м2. Исходя из этого получаем, что – 130 Вт * 12 м2 = 1,56 Квт. То есть, потребуется приобрести терморегулятор способный выдерживать общую мощность электрического пола в 1,56-1,6 Квт.

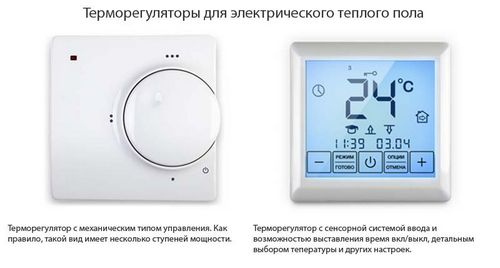

Регуляторы с различным типом управления и функциями

Среди других технических особенностей терморегулятора, можно выделить механический или сенсорный способ управления, возможность программирования и планирования различных действий и наличия дополнительных датчиков влажности воздуха, определения температуры в помещения и т.д.

Во избежание лишних трат, лучше приобрести обычный терморегулятор с удобным лично вам способом управления и подходящий под выбранный тип пола. Ниже в таблице, мы привели среднюю цену электрический тёплых полов, включая необходимый регулятор температуры.

Подготовка старого основания к дальнейшим работам

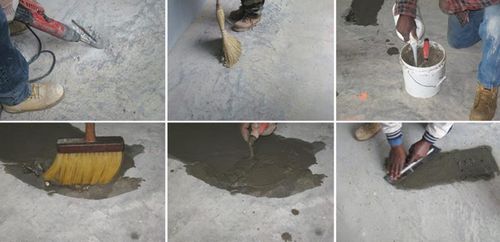

Затирку небольших изъянов основания можно выполнить обычным цементным раствором

Укладка теплого пола под плитку предполагает проведения комплекса подготовительных работ, направленных на устранение возможных изъянов чернового основания или демонтаж старого напольного покрытия.

Стоит отметить, если ранее поверхность уже была облицована плиткой, то проводить ее полный демонтаж не требуется. Достаточно убрать отслоившиеся или отскочившие полотна, образовавшиеся пустоты заполнить цементным раствором. После высыхания, поверхность полностью очищается от пыли и обрабатывается грунтовочным составом.

Для оснований с деревянной облицовкой в виде дощатого настила, фанеры, ламината и паркета, потребуется провести полный демонтаж покрытия и старой конструкции пола. После демонтажа поверхность полностью очищается от грязи и строительного мусора.

При наличии серьезных перепадов высоты, выбоин и раковин на бетонной плите перекрытия, потребуется произвести затирку особо сложных участков. Для этого можно использовать цементно-песчаную смесь или специальную шпаклевку, которые наносят после грунтовки изъяна.

Если поверхность имеет серьезные отклонения по высоте (более 1 см на 1 м2), ранее не проводились гидро- и теплоизоляционные работы, то рекомендуется провести устройство гидроизоляции, выполнить с использованием теплоизоляцию отражающим материалом и залить тонкослойную стяжку.

Помимо традиционных видов, выравнивание можно провести с использование полусухих смесей с добавление фиброволокна или залить тонкий слой нивелирующей массы.

Если черновое основание соответствует требованиям – уровень отклонений по высоте не существенен, ранее проводились работы по изоляции и утеплению основания или был обустроен выравнивающий слой, то можно переходить к финальным этапам подготовки.

На финальном этапе, производят разметку основания согласно расположению нагревательных элементов. Для этого лучше составить уменьшенную схему на бумаге, а потом перенести разметку согласно масштабу на черновое основание.

Технология укладки и монтажа на поверхность

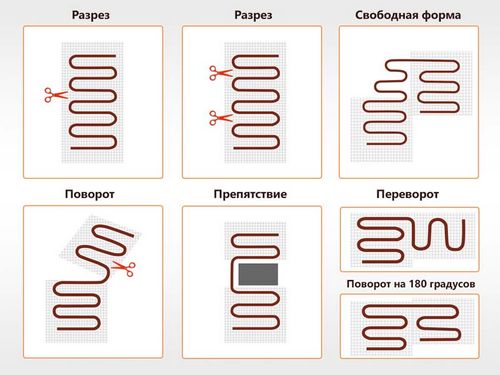

Общая схема подрезки и раскладки нагревательного мата

Выполнение дальнейших работ по установке потребует соблюдения технологических требований и условий, описанных в инструкции, прилагаемой к выбранному полу.

Описываемая ниже технология будет справедлива только для нагревательных матов, так как данная конструкция является наиболее простой для самостоятельного монтажа.

В процессе монтажа особое внимание следует уделить описываемым рекомендациям производителя. Крайне нежелательно подвергать полотно с кабелем механическому растяжению или искусственно уменьшать шаг и сокращать расстояние между нагревательными элементами.

Без наличия опыта и навыков в электрике следует отказаться от самостоятельного подключения терморегулятору к сети постоянного тока. Если данные работы будут совершены собственноручно, то следует изучить подробную схему подключения и заземления электрического пола.

В качестве электроинструмента потребуется подготовить болгарку с диском по бетону, дрель с насадкой для высверливания отверстий под розетки и перфоратор. Для уборки мусора можно воспользоваться обычным веником и совком. Для нанесения грунтовки можно использовать обычную кисть или валик. Нанесения плиточного клея производится зубчатым шпателем.

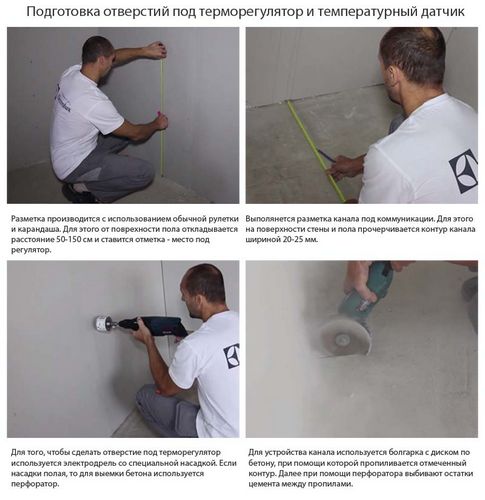

Основные этапы разметки и устройства отверстий под коммуникации

Последовательность по монтажу электрического теплого пола своими руками будет состоять из следующих этапов:

1. Определяется место, где будет произведена установка регулятора температуры. Желательно, чтобы место не закрывалось мебелью, не мешало ее свободной перестановке и расположению. Расстояние от поверхности основания 70-150 см. Для влажных помещений регулятор рекомендуется выносить за пределы помещения;
2. Выполняется разметка под место расположение регулятора и канала для прокладки проводки. Высверливание отверстия выполняется при помощи электродрели с насадкой. Канал под коммуникации (20×20 мм) пропиливается по краям при помощи болгарки с диском по бетону, а после выбивается при помощи перфоратора;

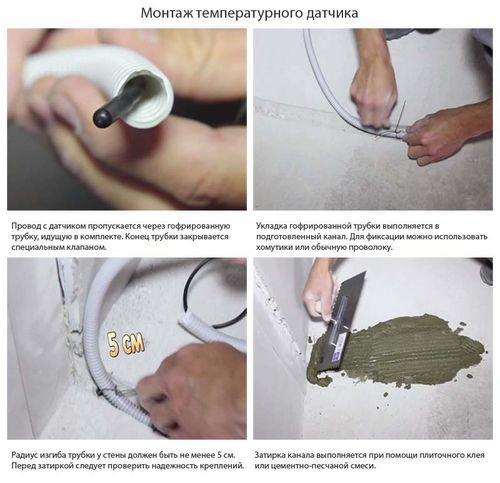

   Основные этапы монтажа температурного датчика

3. Осуществляется подводка силового кабеля с сечением, соответствующим силе тока электрического теплого пола. Для общей мощности более 4 Квт – это алюминиевый проводник с сечением более 2,5 мм, менее 4 Квт медный проводник с сечением не менее 1,5 мм. Более подробное описание должно быть в инструкции к терморегулятору;
4. Осуществляется уборка строительного мусора и пыли. Далее производится грунтовка основания при помощи проникающей грунтовки для бетона. Если грунтовка не была проведена на подготовительном этапе, то можно выполнить обработку в два перекрывающих слоя;

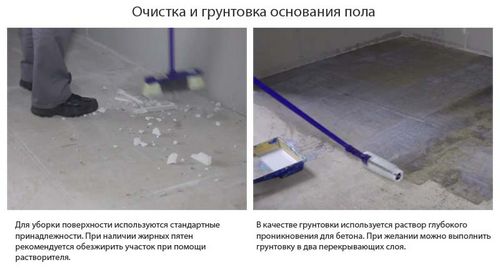

   Очистка и грунтовка основания составом глубокого проникновения

5. На поверхность основания наносится разметка с учетом ранее проведенных расчетов. Рекомендуемый зазор между нагревательным кабелем и стеной должен быть не меньше 5 см, от центрального отопления и приборов не менее 10 см, включая стояки и трубы центрального отопления;
6. Осуществляется раскладка нагревательных матов электрического теплого пола согласно нанесенной разметке. Для подгонки по форме, выполняется подрезка армирующей сетки, не затрагивая кабель. Далее полотно мата разгибается в нужном направлении и укладывается по площади;

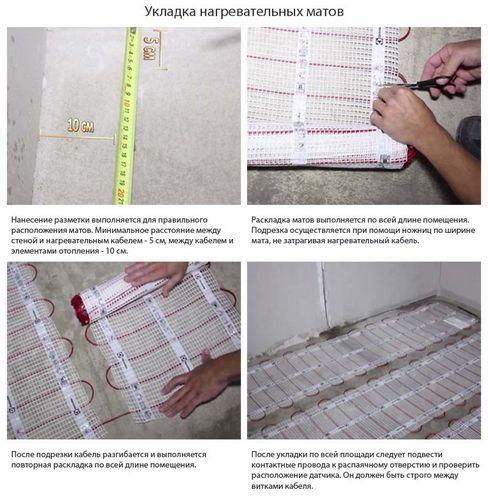

   Монтаж электрического теплого пола под плитку — этап укладки нагревательных матов

7. В процессе укладки запрещается использовать один и тот же мат для отопления разных помещений и помещений с различной конструкцией пола. Датчик температуры должен располагаться строго между витками нагревательного кабеля, иначе данные и показания могут быть искажены;
8. Далее, концы от нагревательного мата выводятся к месту распаячной коробки регулятора. Производится визуальный осмотр разложенной конструкции на поверхности основания. Для проверки пола перед укладкой плитки, следует измерить сопротивление нагревательного мата и датчика температуры. Измерения проводятся при помощи тестера, после чего сверяются с данными в инструкции;

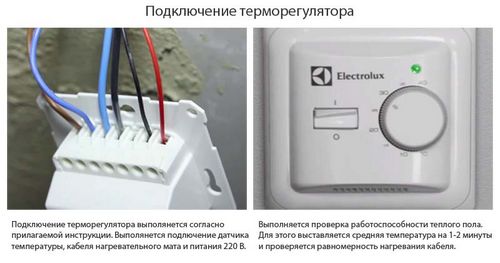

   При отсутствии понимания и навыков подключения регулятора лучше поручить электрику

9. Выполняется монтаж датчика путем пропуска кабеля с датчиком через гофрированную трубку. Конец трубки закрывается специальной заглушкой. Трубка укладывается в подготовленный канал, а конец соединительного провода выводится в распаячную коробку. Канал с проводами затирается плиточным клеем;
10. Концы проводов подведенных в коробку необходимо очистить от обмотки и подключить к контактным клеммам регулятора. Для этого следует воспользоваться услугами электрика или внимательно изучить инструкцию и провести работы согласно конструкции приобретенного терморегулятора;

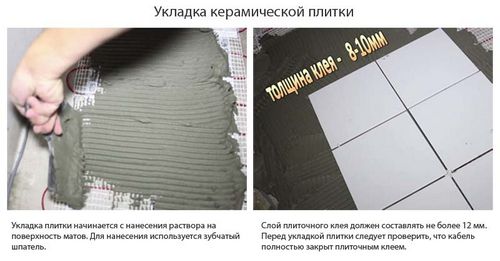

    При укладке облицовки следует соблюдать толщину плиточного клея

11. Выполняется проверка общей работоспособности. Для этого кратковременно, в течении 1-2 минут, подается питание на нагревательные маты, проверяется равномерный нагрев поверхности через каждые 1-2 метра. Если все в порядке, то можно приступать к подготовке клея и укладке керамической облицовки.

Укладка плитки по теплому полу может быть выполнена двумя способами. В первом случае, клеевой раствор наносится на часть поверхности и равномерно распределяется при помощи зубчатого шпателя.

Далее выполняют укладку керамической плитки с соблюдение необходимых зазоров. Перед монтажом облицовки следует убедиться, что кабель полностью утоплен в плиточном клее.

Дополнительная информация: Теплый пол в ванной комнате под плитку.

Во втором случае, выполняют заливку нивелирующей массы по всей площади пола, а после ее высыхания выполняют укладку плитки традиционным образом. Для обоих случаев желательно, чтобы толщина клеевого раствора не была более 8-12 мм. Включение и обогрев помещения допускается только после полного высыхания клеевого состава.

В дополнение к тестовой версии, перед собственноручным устройством, желательно ознакомиться с видео, показывающим процесс работ более подробно.
