Ремонт электроплит МЕЧТА — ЗАПЧАСТИ и РЕМОНТ ДЛЯ БЫТОВОЙ ТЕХНИКИ | ЗАПЧАСТИ и РЕМОНТ ДЛЯ БЫТОВОЙ ТЕХНИКИ
Как известно, ремонт электроплиты выполняется с целью устранения неисправностей, которые могут возникнуть в процессе транспортировки, хранения и эксплуатации. Этот процесс включает в себя замену отдельных компонентов, вышедших из строя, для восстановления нормальной работы плиты. Если вы интересуетесь темой «электроплита мечта электросхема», то понимание электросхемы может значительно облегчить вам ремонт и обслуживание вашей электроплиты.
Рассмотрим основные неисправности плит МЕЧТА , причины и методы устранения.
1. Не светится лампа светосигнальной арматуры плиты МЕЧТА, электроконфорка не нагревается.
Причина неисправности : Обрыв электрической цепи, вышла из строя электроконфорка
Необходимо найти и устранить обрыв электрической цепи. Заменить электроконфорку.
2. Не светится лампа светосигнальной арматуры, электроконфорка плиты МЕЧТА нагревается.
Причина неисправности: вышла из строя светосигнальная арматура.
Нужно заменить светосигнальную арматуру.
3. Жарочный шкаф (духовка) электроплиты МЕЧТА нагревается неравномерно.
Скорее всего прогорел один из тэнов или обрыв электрической цепи. Следовательно, нужно найти обрыв цепи. Заменить тэн.
4. При включении духовки жарочный шкаф не нагревается.
Причина в неисправности термостата или обрыв в электрической цепи. Проблема решается заменой термостата или устранением обрыва цепи.
5. Духовка включена, но лампа подсветки жарочного шкафа не горит.
Обычно это связано с тем, что перегорела лампа подсветки, но может и сгореть патрон. Замена лампочки или патрона решит эту проблему.
— отсоединить плиту от электрической сети;
— определить место ремонта и порядок демонтажа;
— подготовить необходимый инструмент
Схема крепления дверцы жарочного шкафа плиты МЕЧТА
Снятие дверцы электрошкафа жарочного плиты МЕЧТА производить в соответствии с рисунком 1, для чего необходимо:
а) открыть дверцу электрошкафа жарочного 3;
б) установить технологические упоры 2 в отверстия планок шарниров 1;
в) закрыть дверцу электрошкафа жарочного 3; при этом одновременно движением нижней части дверцы на себя, снять ее с осей дверцы электрошкафа жарочного 4 и кронштейнов узлов шарнирных 5 (направление стрелки Б);
д) движением вверх снять дверцу электрошкафа жарочного 3 с планок шарниров 1 (направление стрелки А).
Установку дверцы электрошкафа жарочного 3 выполнять в обратном порядке согласно рисунку 1. При установке дверцы электрошкафа жарочного 3 убедитесь в точной стыковке осей дверцы электрошкафа жарочного 4 с пазами кронштейнов узлов шарнирных 5.
Замену деталей дверцы электрошкафа жарочного производить в соответствии с рисунком 5.
Замена ТЭН-конфорки (плита 442Т, 15М, 29 М и др. с тэн-конфорками) (см. рисунок 2):
а) отвернуть два винта крепления верхней варочной панели со стороны фасада плиты, а также расслабить крепление двух винтов с задней стороны верхней варочной панели;
б) установить технологический упор, поднять верхнюю панель;
в) отсоединить проводники от ТЭН-конфорки, открутить гайку крепления провода заземления, отсоединить его от ТЭН-конфорки;
г) подогнуть пружины конфорки, приваренные к поддону конфорки, вытащить ее из плиты верхней;
д) снять крестовину конфорки;
е) расслабить резьбовое соединение (винт, гайка), вытащить ТЭН-конфорки.
ж) установить исправный ТЭН-конфорки.
Сборку производить в обратном порядке.
1-
Замена электроконфорки чугунной (плиты с чугунными конфорками), (см. рисунки 3):
а) отвернуть четыре винта крепления блок-плиты;
б) отвернуть винты крепления, снять стенку заднюю верхнюю;
в) открутить гайку, отсоединить провод заземления электрокофорок чугунных от кронштейна шнура в сборе ;
г) отсоединить проводники от электроконфорок чугунных, снять блок-плиту;
д) открутить гайку с центральной шпильки электроконфорки чугунной и отсоединить провод заземления;
е) отвернуть гайку крепления электроконфорки чугунной, снять траверсу и электроконфорку чугунную;
ж) установить исправную электроконфорку чугунную.
Сборку производить в обратном порядке.
Замена переключателя мощности (см. рисунки 4):
а) выполнить операцию в соответствии а)3.5, сдвинуть блок-плиту;
б) отвернуть винты крепления панели управления с кронштейнами каркаса, открепить блок управления от каркаса
в) отсоединить проводники от неисправного переключателя мощности и снять ручку;
г) отвернуть винты крепления переключателя мощности с панелью управления;
д) установить исправный переключатель мощности.
Сборку производить в обратном порядке.
Замена термостата (см. рисунок 4):
а) выполнить операции в соответствии с перечислением а), б) п.»Замена переключателя» ;
б) снять стенку заднюю верхнюю, отвернуть шесть винтов крепления стенки задней верхней к каркасу;
в) открыть дверцу электрошкафа жарочного и убрать противень и решетку
г) открепить шайбу прижатия трубки термостата к электрошкафу жарочному, вытащить баллон термостата из электрошкафа жарочного;
д) отсоединить проводники от неисправного термостата и снять ручку;
е) отвернуть винты крепления термостата с панелью управления;
ж) установить исправный термостат.
Сборку производить в обратном порядке.
Замена арматуры светосигнальной (рисунок 4):
а) выполнить операции в соответствии с перечислением а), б) ;
б) отсоединить проводники, снять арматуру и заменить годной. Сборку производить в обратном порядке.
Замена шнура соединительного (рисунок 8):
а) снять стенку заднюю верхнюю, отвернуть шесть винтов крепления стенки задней верхней к каркасу;
б) снять хомут со шнура соединительного, отвернуть два винта;
в) раскрутив гайки крепления жил шнура соединительного, снять его;
г) установить исправный шнур соединительный. Сборку производить в обратном порядке.
Замена лампы подсветки электрошкафа жарочного (рисунок 2,7):
а) сотвернуть шесть винтое крепления стенки задней верхней к каркасу, снять стенку заднюю верхнюю ;
б) заменить неисправную лампу подсветки.
Сборку производить в обратном порядке.
Замена патрона лампы подсветки электрошкафа жарочного (см. рисунки 2,7);
а) отвернуть шесть винтов крепления стенки задней верхней к каркасу, снять стенку заднюю верхнюю,;
б) открутить лампу подсветки и отсоединить провода от патрона;
в) вывернуть на один-два оборота верхнюю чать патрона от нижней, снять патрон с кронштейна и заменить его.
Сборку производить в обратном порядке
Замена верхнего н нижнего ТЭН электрошкафа жарочного (см. рисунки 2,7):
а) выполнить операции в соответствии с перечислением а), б)
б) отвернуть винты крепления, снять профиль боковой и стенку боковую с правой стороны ;
в) отсоединить провода от ТЭН;
г) снять проволоку с электрошкафа жарочного и развернуть теплоизоляцию;
д) отогнуть хомуты, заменить ТЭН.
Сборку производить в обратном порядке.
Замена заднего ТЭН электрошкаф а жарочного (рисунок 2,7):
а) выполнить операции в соответствии с перечислением а, б), в) 3.11 и 3.12;
б) снять теплоизоляцию;
в) отогнуть хомуты, заменить ТЭН.
Сборку производить в обратном порядке.
Замена верхнего н нижнего ТЭН электрошкафа жарочного (см. рисунки 2,7):
а) выполнить операции в соответствии с перечислением а), б) 3.7 и 3.12;
б) отвернуть винты крепления, снять профиль боковой и стенку боковую с правой стороны ;
в) отсоединить провода от ТЭН;
г) снять проволоку с электрошкафа жарочного и развернуть теплоизоляцию;
д) отогнуть хомуты, заменить ТЭН.
Сборку производить в обратном порядке.
Замена заднего ТЭН электрошкафа жарочного (рисунок 2,7):
а) выполнить операции в соответствии с перечислением а, б), в) 3.11 и 3.12;
б) снять теплоизоляцию;
в) отогнуть хомуты, заменить ТЭН.
Сборку производить в обратном порядке.
1 — Панель внутренняя (ПЭ 12-06.13.110)
2- Стекло наружное (ПЭ 12-06.13.200)
3- Стекло (ПЭ 12-01.03.006-02)
4- Ручка (ПЭ 4424.03.001)
5- Г айка пружинная (ПШ .02.002)

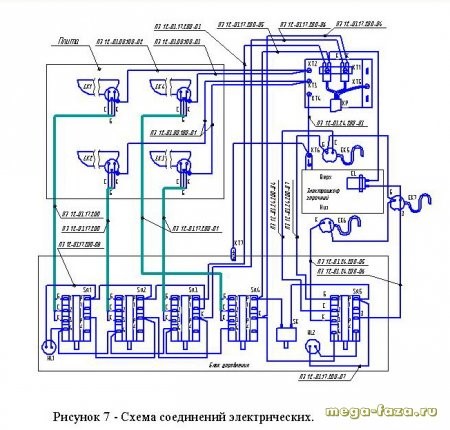

Схема соединений электрических плит.
Примечание: на схемах соединений электрических промаркированы цвета проводников: Б — белый, С — синий, К — красный
remontdomteh.ru
|

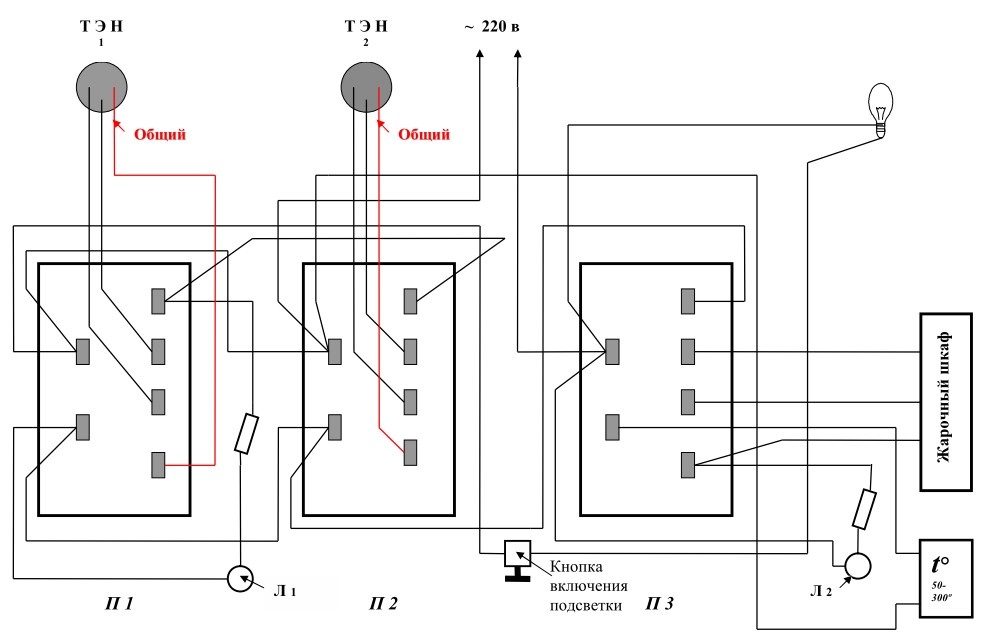

Главная » Блог » В помощь ремонтникуВашему обзору предлагаем для самостоятельного ремонта электрические схемы электроплит! Представлены плиты российского и импортные производства, которые не меняются годами. Для увеличения просмотра нажмите на рисунок. 1.Мечта 8: Основные элементы и узлы плиты: ТЭН Е1 (в первой конфорке), Е2 (во второй конфорке), Е3-Е5 (в жарочном шкафу), коммутационный узел, состоящий из переключателей S1-S4, тепловое реле F типа Т-300, индикаторы HL1 и HL (газоразрядные для индикации работы ТЭНа), HL3 (накального типа для подсветки жарочного шкафа). Мощность каждого ТЭН составляет порядка 1кВтДля регулировки мощности и степени нагрева ТЭН жарочного шкафа используется 4-х позиционный переключатель S1. При установке его ручки в первое положение замкнутся контакты Р1-2 и Р2-3. При этом к сети с помощью штепсельной вилки будут подключены: ТЭН Е3 последовательно с параллельно соединёнными ТЭН Е2 и Е3.Ток будет проходить по пути: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, Е3, Р2-3, верхний контакт штепсельной вилки ХР. Поскольку ТЭН Е3 подключен к ТЭН Е4 и Е5 последовательно, то 38 сопротивление цепи будет максимальным, а мощность и степень нагрева минимальными. Кроме того, будет светиться неоновый индикатор НL1 за счёт прохождения тока по цепи: нижний контакт вилки ХР, F, Р1-2, Е4 и Е5, R1, HL1, верхний контакт ХР. Подключение узлов Мечта 8:Во втором положении включаются контакты Р1-1, Р2-3. В этом случае ток пойдёт по цепи: нижний контакт вилки ХР, F, Р1-1,Е3, Р2-3, верхний контакт ХР. В этой ситуации будет работать только один ТЭН Е3 и мощность будет больше за счёт уменьшения общего сопротивления при неизменном сетевом напряжении 220В. В третьем положении переключателя S1 замкнутся контакты Р1-1, Р2-2, что приведёт к подключению к сети только параллельно соединённых ТЭН Е4 и Е5. Выключатель S4 используется для включения лампы HL3 подсветки жарочного шкафа. 3.Лысьва 4.ЗВИ 5.Электра 1002 Н1, Н2 — конфорки трубчатые, Н3 — конфорка чугунная 200мм, Н4 — конфорка чугунная 145мм, Р1, Р2-бесступенчатые регуляторы мощности , П3, П4-семипозиционные переключатели мощности, ПШ — трехступенчатый переключатель жарочного шкафа, П5-блокирующий переключатель, Л1….Л4 — сигнальные лампы включения конфорок, Л5- сигнальная лампа включения нагревателей жарочного шкафа или гриля, Л6- сигнальная лампа достижения заданной температуры в жарочном шкафу, Н5,Н6 — нагреватели жарочного шкафа, Н7- гриль, Т -терморегулятор, В- выключатель клавишный, Л7 – лампа освещения жарочного шкафа, М- моторедуктор. 6.ПЕРЕКЛЮЧАТЕЛИ КОНФОРОК Горение, Нansa, Электра, Лысьва:
usluga-spb.ru Ремонт электроплиты МечтаНа днях, мне пришлось столкнуться с ремонтом электрической плиты Мечта, точнее сказать с ремонтом духовки данного изделия. По рассказам хозяев данного чуда, плита периодически живёт своей жизнью, то одна конфорка не работает, спустя время начинает работать, но не реагирует другая. Духовка трудолюбиво накормила своих домочадцев на новогодние праздники, а на рождество наотрез отказалась печь гуся. В таком состоянии я её и застал. На включение духового шкафа, плита реагировала только подсветкой духовки, давать тепло, а тем более печь пироги, она категорически отказывалась. Приехав по звонку, я особо не готовился к глобальному ремонту электроплиты Мечта 12-03 (кстати, принцип расключения с другими моделями схож ). Взял с собой походный ящик с необходимыми инструментами и поехал на заявку. Беглый осмотр основных электрических соединений плиты не дал никаких результатов. Всё было на своих местах и в очень удовлетворительном состоянии. ОК. Отсутствие быстрого результата – тоже результат. Далее пошёл по стандартной цепочке от силовых входящих распределительных клемм. По ходу цепочки проверил термостат электроплиты Мечта – без нареканий, и медленно но уверенно следуя по наглядной схеме, подобрался к переключателю мощности ПМ-16-5-01. То, что через него не проходил ноль, я понял сразу, но не снимать переключатель, ни разгадывать ребусы зигзагов пятиступенчатого переключателя не стал, решив подготовившись, творчески подойти к процессу. Так же, как и обнаружить с наскока неисправность духовки электроплиты Мечта, мне не удалось найти схему подключения данной чудо техники. Но нашёл важнее, режимы работы пятиконтактного переключателя мощности. Что касаемо схемы электроплиты Мечта, вопрос был решён следующим образом. Хоть и визуальная, а главное до меня никем не нарушенная схема у меня была, но сделав запрос на завод изготовитель, к своему удивлению, я довольно быстро получил ответ, а следом и монтажную схему электрической плиты Мечта 12-03, за что отдельное спасибо менеджеру Наталье, с данного производства. Читайте также: Расчёт контура заземления Вооружившись схемами, я совершил повторную атаку на ремонт электрической духовки чудо плиты Мечта. Мои первоначальные предположения подтвердились, неисправность скрывалась в переключателе режима духовки, а конкретней, два контакта от нагрева «поплыли» в сторону, а контактные пластины имели каленый вид от перегрева. Вердикт – переключатель мощности режимов духового шкафа Мечта, под замену. Но, поскольку в нашем городе, таких переключателей в наличии не нашлось, только под заказ, по просьбе хозяев плиты «сделать хоть что-нибудь», поведённые отходящие контакты были восстановлены на место, посредством прогрева, а сами контактные поверхности очищены от обугливания спиртом, (к счастью их поверхность при подгорании не пострадала).  Как вариант, для временной трудоспособности переключателя мощности ПМ-16-5-01 и других из этой же серии, если «подгоревший» контакт деформировался от температуры и не замыкает контактную пластину, его можно подогнуть. По месту это сделать не получится, а сняв контактную группу с корпуса, предварительно вытащив удерживающую его контактную перемычку (указано на фото стрелкой), его возможно подогнуть. При этом, учитывая температурную деформацию и ослабления металла, угол подгибания берите градусов на 20 больше соседних рабочих контактов. Перед установкой переключателя на электрическую плиту Мечта, убедитесь, что согласно рабочим режимам «подлеченный» контакт замыкает группу, а в остальных режимах имеется видимый разрыв. Гарантию на такой ремонт электроплиты Мечта дать сложно, но до прихода нового переключателя мощности, она точно продержится. В завершении своего описания по ремонту электрической плиты, выложу все схемы, что удалось найти в сети и те что прислал завод изготовитель (кстати, в моём случае фактический монтаж отличался от заводской схемы). Схема контактных групп переключателя мощности ПМ-16-5-01 Так выглядит непосредственно сам переключатель духовки (да и конфорок) электроплиты Мечта: Читайте также: Подключение вытяжки Электрическая схема электроплиты с духовкой Мечта (хоть и двух конфорочная, но расключение проводов переключателя духовки совпадает. Монтажная схема электрических соединений электрической плиты Мечта 8 Схема электрических соединений электрической плиты Мечта 12-03 Электрическая схема двухконфорочной плиты с духовым шкафом модели «Мечта 221Ч» Электрическая схема плиты модели «Мечта 29» И на всякий случай, для ознакомления: Руководство пользователя электрической плитой Мечта 12-03 Руководство пользователя электрических плит моделей — 221Ч, 251Ч, 221Т, 251Т Руководство по эксплуатации и обслуживанию Мечта 12-06 Паспорт электроплиты Мечта 15M Инструкция по эксплуатации и обслуживанию Мечта 29 Руководство по эксплуатации и обслуживанию моделей — Мечта 341Т, 341Ч Руководство по эксплуатации электроплит — Мечта 443Ч, 443Ч-01, 443Ч-02, 443Ч-03 Инструкция по эксплуатации газоэлектрической плиты Мечта 450 ГЭ, 450-01 ГЭ, 451 ГЭ Руководство по обслуживанию, характеристики комбинированных плит Мечта 221 ГЭ, 221-01 ГЭ, 251 ГЭ, 251-01 ГЭ Инструкция, характеристики настольных электроплиток Мечта 111, 111Т, 112, 112Т, 211, 211Т, 212, 212Т Паспорт по эксплуатации и обслуживанию электроплиты Злата 231Т (Мечта) У кого возникнут вопросы по ремонту электроплиты Мечта, пишите на почту: [email protected] — я обязательно отвечу и помогу чем смогу. mega-faza.ru Электроплита МЕЧТА 15 М схема замена переключателей |
Электроплита МЕЧТА 15 М схема замена переключателей Меняем сначала левый переключатель потом правый и переключатель духовки Обязательно меняем все подгоревшие фастоны я заменил восемь штук === === === на схеме показана конфорка на 1200 ват также существуют конфорки на 1000 ват сопротивление спиралей у неё 120 ом и 80 ом Показания омметра при подключении к сетевой вилке будут 1- 200 ом 2- 120 ом 3- 80 ом 4- 50 ом при переключении духовки 1-40 ом 2- 75 ом 3- 75 ом 4- 150 ом сопротивления могут отличатся на 1-3 ома допускается гостом Электроплита МЕЧТА 15 М схема Переключатель ПМ 16-05-06 Переключатель ПМ 16-05-01 Терморегулятор WY 320-653-21F2 === Электроплита Мечта 29 не работает духовка переключатель духовки на ПМ 16-5-01 схема Электроплита Мечта 12-06-03с схема выбивает автомат Красноярск ремонт электропечей т. 8 902 918 93 34 Помоги сайту === |
