Как организовать систему канализации в многоэтажном доме — 5 важных требований

Узнайте ключевые аспекты создания эффективной системы канализации в многоэтажных домах в нашей статье «Как организовать систему канализации в многоэтажном доме: 5 важных требований». Познакомьтесь с основными этапами и нормами, регулирующими процесс, и убедитесь, что ваш дом обеспечен надежной канализацией. Откройте для себя, как устроена канализация в многоквартирном доме, и сделайте ваши жилищные условия максимально комфортными и безопасными.

Выполнять ремонт канализации в многоэтажном доме должны исключительно специалисты Канализационная система в многоквартирном доме устроена гораздо сложнее индивидуальной канализации. Сложности связаны с необходимостью обслуживания большего количества пользователей. При этом система должна быть в состоянии выдерживать большие нагрузки, гидравлические толчки и работать автономно. Важно знать о том, как устроена система канализации в многоэтажном доме и какие требования к ней выдвигаются.

Особенности канализационной системы

В большинстве домов сегодня застройщики размещают кухню рядом с ванной. Делается это для удобства прокладки коммуникаций. Так, канализационная разводка начинается на кухне, проходит через санитарный узел, после чего стоки выводятся в общий стояк. С целью обеспечения вентиляции верх стояка выводится на крышу.

Канализационная система в многоквартирном доме работает по безнапорному самотечному типу.

Такой принцип работы является решающим при создании проекта. Ведь для того чтобы стоки могли отводиться естественным путем, трубопровод должен прокладываться под определенным углом. Как правило, уклон рассчитывается отдельно в зависимости от диаметра труб и размещения очистных сооружений.

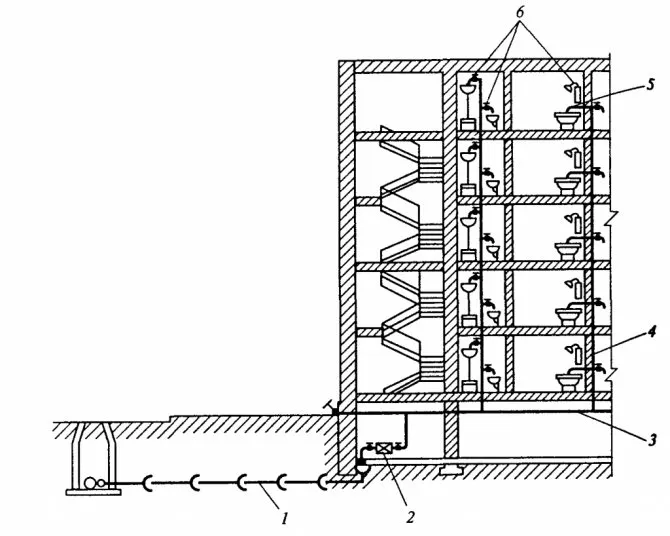

Схема канализационной разводки в многоэтажном доме включает в себя такие узлы:

• Вертикальный. Содержит вертикально расположенные стояки (по 3-5 штук на подъезд), прочистки (устанавливаются через каждые несколько этажей) и ревизионные окошки.
• Горизонтальный. Сюда входят внутренние трубопроводы, которые соединяют сантехнические приборы во всех квартирах.
• Ливневый. Этот узел располагается в подвале здания и соединяет внутреннюю канализацию многоквартирного дома с наружной.

Завершающим звеном в системе канализационной разводки многоэтажного дома являются сточные колодцы, из которых канализационные отходы попадают в городскую канализацию. Они располагаются на глубине, достаточной для того, чтобы стоки стекались в них естественным образом. При расположении дома в низине вывод стоков самотеком может быть невозможен. В таком случае система оснащается приемным коллектором с фекальным насосом, который принудительно перемещает стоки в городскую канализацию.

Общие требования СНиП

Разрабатывая проект канализационной системы в многоквартирном доме, все подрядчики руководствуются государственными стандартами, строительными нормами и правилами. Именно они могут гарантировать устройство надежной и безопасной канализации. Ведь в случае нарушений правил в многоквартирном доме могут появиться такие проблемы, как засоры, затопления и неприятные запахи.

Поэтому важно, чтобы подземный трубопровод от здания к местам сбора отходов имел одинаковый уклон по всей длине.

Иначе в местах изгиба трубопровода будут образовываться засоры, которые затрудняют эксплуатацию системы. Согласно СНиП, уклон водоотвода должен составлять не менее 3% для труб с диаметром в 4-5 см. Для трубопровода с диаметром в 8,5-10 см уклон должен составлять 2%. Выпуск сети следует подсоединять к наружной канализации под прямым углом.

Кроме того, к устройству канализации в многоквартирном доме выдвигаются такие требования:

• С учетом прочности, коррозии и нагрузки для устройства отвода стоков в многоэтажных домах следует использовать чугунные, асбестоцементные, бетонные или пластмассовые трубы.
• Прокладку внутренних коммуникационных сетей следует выполнять скрытым способом в монтажных штробах, шахтах, каналах и коробах.
• Трубопровод следует защищать гидроизоляционным рулонным материалом.

Не допускается прокладывать канализационный трубопровод под потолками на кухнях, в полу и стенах жилых комнат. Вытяжные каналы для обеспечения вентиляции системы следует выводить не менее чем на 4 м над уровнем кровли. При этом соединение вытяжного канализационного и дымоходного каналов не допускается!

Внутренние сети — нормы и требования

Внутренние сети водопровода и канализации в настоящее время монтируют из пластиковых или металлопластиковых труб. В СНиПах предусмотрено, что они могут быть сооружены и из металлических труб. К примеру, водопровод можно возвести из стальных или медных труб. Правда, первые стали применять все реже, поскольку они значительно уступают по эксплуатационным показателям полимерным аналогам. А вот медные трубы на сегодняшний день практически недоступны для большинства потребителей — уж слишком они дорогие.

С канализацией и того проще. Чугунные трубы верой и правдой прослужили человечеству не один век, но время их прошло. Современные требования к канализационной системе ужесточились. И сегодня важна не только прочность материала, но и высокий показатель гладкости внутренней поверхности трубопровода. Это предупреждает образование отложений на его стенках и формирование пробок, через которые стоки и нечистоты не могут пройти. Пластиковые трубы в этом плане — идеальный вариант. К тому же и по цене, и по простоте монтажа они явно выигрывают перед трубами чугунными.

Требования к системе холодного водоснабжения

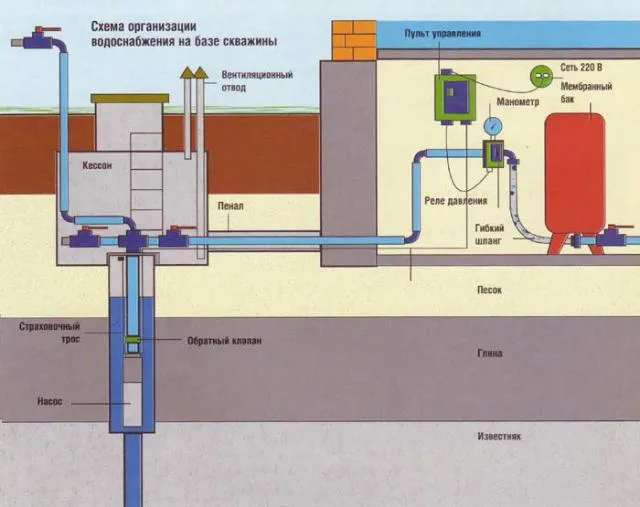

Система подачи воды в дом

Если рассматривать внутренний водопровод как сеть, то необходимо отметить, что он делится на три составляющие:

1. Подача воды для потребления человеком, то есть для питья.
2. Подача воды на противопожарную систему.
3. Подача воды для производственных систем (огород, гараж, баня и так далее).

По своей инженерной составляющей водопровод делится на несколько участков, куда входят:

1. Разводящая сеть;
2. Сантехнические приборы и подводка к ним;
3. Запорная, смесительная и регулирующая арматуры;
4. Водомерный узел, который обычно устанавливают при входе водопровода в дом у стояка. В его комплект включены фильтры, водомерный счетчик, обратный клапан и отсекающая задвижка.

Не последнюю роль в монтаже водопроводной сети будет играть схема разводки трубопроводов, планировка дома и количество установленных сантехнических приборов. Сюда можно приплюсовать требования санитарно-гигиенических правил.

Обратите внимание! Нельзя соединять в одну систему водопровод, по которой движется питьевая вода, с водопроводом, по которой движется вода для производственных нужд. Это заложено в СНиП — внутренний водопровод и канализация.

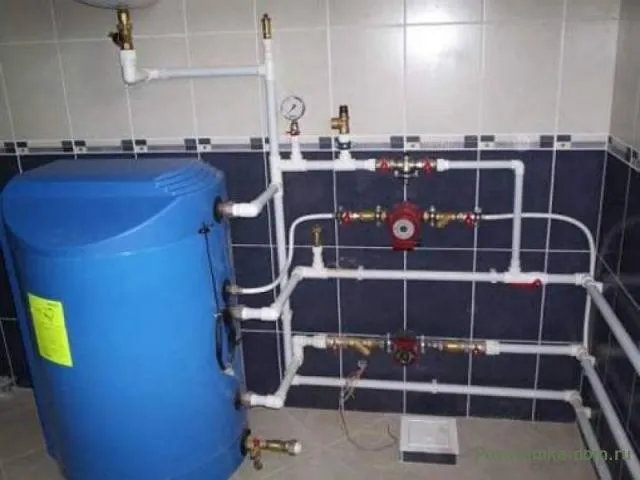

Требования к системе горячего водоснабжения

Монтаж и проектирование

Система подачи горячей воды также относится к категории водопровода. Во всяком случае, так записано в СНиП. Поэтому предъявляемые к ней требования ничем не отличаются от таковых для системы подачи холодной воды. Здесь также производится разделение для бытовых и технологических нужд, и выполняются требования санитарно-гигиенических норм.

Единственное отличие — это подключение, которое может производиться от централизованных систем или от автономной системы нагрева воды. Это могут быть любые виды нагревательных приборов — котлы, печки и прочее. Кстати, давление в системе, подающей горячую воду, не должно превышать 0,45 МПа.

Требования к сетям внутренней канализации

Начнем с того, что дадим точное определение самой канализации. Это часть системы водоснабжения, которая отвечает за отвод различных видов отходов — продуктов жизнедеятельности человека. Как и водопровод, канализационная система делится на внутреннюю и внешнюю.

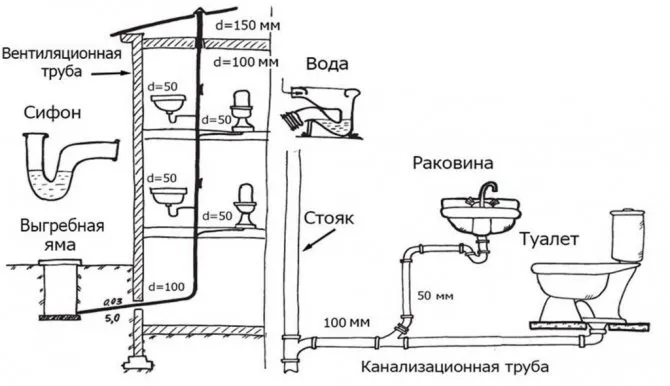

Устройство канализации

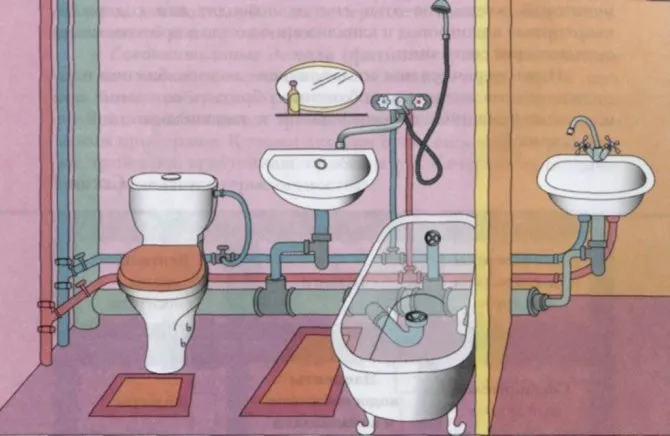

Внутренняя канализация расположена внутри дома и обеспечивает сбор стоков от сантехнических приборов, а также организует их вывод в систему внешней канализации. Согласно своду норм и правил, канализационная система предусмотрена практически во всех видах зданий:

1. В жилых помещениях, имеющих более двух этажей;
2. В медицинских учреждениях;
3. В детских учреждениях;
4. В домах престарелых;
5. В пунктах питания (столовые, рестораны, кафе, бары и прочее).

Если централизованная канализационная система отсутствует, то в этом случае СНиПом предусмотрена установка так называемых люфт-клозетов. Их обычно монтируют в зданиях:

1. Производственных, где отсутствует водопровод, и количество работающих превышает 25 человек;
2. Жилых с этажностью один или два;
3. Общежитий, где проживает менее 50 человек, а само здание не более двух этажей;
4. В летних детских лагерях;
5. В парках и открытых клубах.

Теперь перейдем к основным требованиям, которые предъявляются действующими СНиПами:

• Начнем с того, что внутренняя канализация всегда является самотечной, и в ней используется закрытый трубопровод.
• Трубопровод проводится как прямолинейный участок. Если необходимо сделать отвод, то применяются специальные детали или конструкции.
• Соединять канализационный трубопровод со стояком можно только тройником или косой крестовиной. Использовать прямые крестовины запрещается, если они располагаются в горизонтальной плоскости. Запомните — нельзя устанавливать на стояках отступы, если планируется ниже этих отступов монтировать сантехнический прибор.
• СНиПом не запрещено использовать различные виды труб. Как показывает практика, в некоторых домах до сих пор стоят чугунные, стальные, бетонные, асбестовые или стеклянные трубы.
• В жилых помещения лучше всего применять скрытую проводку канализационного трубопровода. Ее можно устанавливать в ниши, под напольные покрытия, под навесные потолки, под плинтуса и так далее. А вот открытую допускается монтировать в подвалах, коридорах, подсобках, на технических этажах.

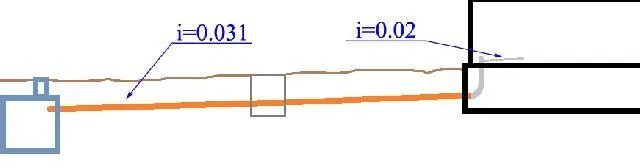

Как рассчитать угол наклона канализационного трубопровода

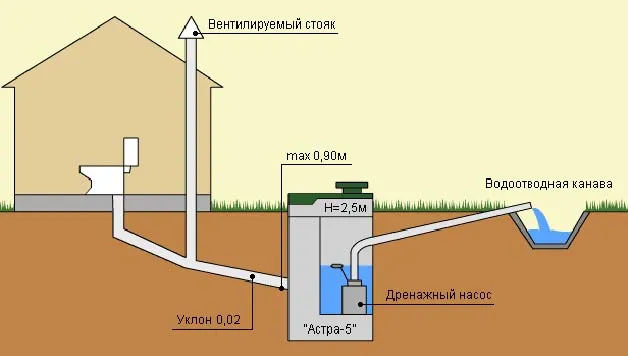

Уклоны труб канализации в частном доме

Это очень важный показатель, от которого будет зависеть эффективность работы самой системы. Есть два способа, как правильно выбрать угол — расчетный и безрасчетный.

В первом случае придется снять некоторые показатели системы и сделать расчет по формуле V=H/d,

где V — скорость движения стоков внутри канализационной трубы, H — наполняемость трубы, d — диаметр трубы. Полученный при расчете показатель должен быть меньше или равен коэффициенту, зависящему от материала, из которого изготовлены трубы. Так данный коэффициент для пластиковых труб составляет 0,5, а для всех остальных 0,6.

Безрасчетный способ определения угла наклона обычно используется при сооружении канализации в домах частного сектора. В них система не испытывает тех нагрузок, которым она подвергается в многоквартирных домах и производственных зданиях. Поэтому для такого случая в СНиПах предусмотрены свои коэффициенты. К примеру, для труб диаметром 40-50 миллиметров коэффициент равен 0,03, для труб 85-110 миллиметров — 0,02. То есть, на каждый метр длины трубопровода происходит понижение уровня на 3 и 2 соответственно.

Почему выбраны именно такие показатели? Дело в том, что часто со стоками по трубе двигаются крупные фракции взвешенных частиц и фекалии. Так вот при снижении угла наклона эти частицы будут застревать, они просто не смогут двигаться под таким небольшим углом. А в случае с повышением угла наклона происходит стопор, потому что скорость воды увеличивается, и она просто проскакивает, оставляя взвешенные частицы в трубе. Поэтому и были выбраны экспериментальным путем именно эти коэффициенты.

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

• Канализационных колодцев;
• Трубопроводных сетей;
• Уличных, районных и городских коллекторов с насосными станциями перекачки;
• Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Канализационные очистные сооружения представляют собой предприятия, осуществляющие прием и очистку сбрасываемых через системы коммунальной канализации сточных вод.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

Канализация в многоквартирном доме: нормы и правила

Все жильцы многоквартирного дома должны следовать правилам и нормам использования канализации:

1. Для защиты системы от мусора применяют сетку. Ее помещают в выпуски сантехнического оборудования. Сетки можно заменить специальными решетками.
2. Унитаз должен использоваться по назначению. Он не предназначен для утилизации строительного мусора, плотной бумаги и пищевых отходов.
3. Внесение изменений в конфигурацию стояка необходимо согласовывать с управляющей компанией.
4. Любую протечку системы необходимо срочно устранить.
5. При проведении капитального ремонта запрещено использовать канализацию, пока работы не закончатся.
6. Если появился засор на любом участке канализационного канала, то трубопроводом не пользуются до устранения загрязнения.

При неполном функционировании системы, когда появляется засор, жители дома должны подать заявление в соответствующую службу.

При этом в нем должны расписаться половина жильцов, проживающих в подъезде, указав номера квартир и личные данные, а также описав жалобу на поломку канализации.

Образец документа берут сотрудники при личном посещении компании или его можно оформить на ее официальном сайте. Жалобу рекомендуется подавать сразу после обнаружения проблем с трубопроводом, т.к. заявление может рассматриваться несколько дней. Если возникла экстренная ситуация, то в коммунальную службу обращаются по указанному в документах или на сайте номеру телефона.

Назначение и виды ливневой системы

Ливневая канализация в любой постройке предназначается для отвода атмосферных осадков. Она представляет собой инженерную систему, состоящую из множества элементов, позволяющих избежать затопления крыши здания и подмытия фундамента. Монтаж такой системы начинается с крыши. При этом она устанавливается как на плоских конструкциях, так и со скатами.

В зависимости от типа монтажа ливневая канализация делится на:

• Внешнюю. Состоит из водостоков, воронок и лотков и крепится вдоль нижних краев скатов крыши.
• Внутреннюю. Такая система позволяет собирать влагу непосредственно на крыше и отводить ее через трубопровод, скрытый в наружной стене дома.

Внешняя ливневая канализация, как правило, монтируется только в домах со скатными крышами. В некоторых случаях такую канализацию можно увидеть на домах, построенных в 60-80 гг. прошлого века. Современные многоэтажные дома проектируются с внутренней ливневкой. Такое решение отличается большей долговечностью и не портит внешний вид здания.

Система отвода бытовых стоков в многоквартирных домах устроена достаточно непросто. Это обуславливается повышенной нагрузкой на коммуникации. Из-за большого количество обслуживаемых объектов к монтажу такой системы выдвигаются серьезные требования. Ведь неправильная организация коммуникаций может привести к постоянным засорам и затоплениям в доме. Устройство систем канализации в многоэтажных домах регламентируется требованиями СНиП и государственными стандартами. Именно по ним подрядчики производят монтаж системы.

Решение проблемы с учетом законодательства

Каждый многоквартирный дом имеет управляющую компанию, которая должна контролировать техническое состояние всех его систем.

ВНИМАНИЕ! По жилищному законодательству УК обеспечивает комфорт и безопасность проживания жильцов в многоэтажном доме. И проблемы, которые возникают в связи с нарушением эксплуатационных характеристик дома, компания должна решать быстро и профессионально.

Поэтому, если в подвальном ярусе здания, в подъезде, в квартирах нижних этажей появился непонятный химический (уксусный, например) или канализационный запах, следует уверенно обращаться в ответственную инстанцию.

Главное, сначала обратиться в УК (или пункт ЖКХ при доме), потом в контролирующий орган. Последняя инстанция – Роспотребнадзор. Все жалобы регистрируются, чтобы они имели силу доказательства.

Бездействие коммунальных служб может стать весомым поводом для обращения даже в прокуратуру или суд. В таком случае экземпляр обращения в УК, составленный по стандартному образцу и зарегистрированный, будет весомым документом.

ВНИМАНИЕ! Если после обращения в Роспотребнадзор специалисты ЖКХ или управляющей компании все же выехали по адресу протечки и устранили ее, нужно проинформировать последний пункт жалобы.

Также можно приложить к заявлению в суд и доказательства порчи личного имущества из-за протечки, прорыва канализации, если оно возникло по вине невыполнения коммунальщиками своих обязанностей.

После устранения причин смрада в подвале неприятные ароматы канализации могут ощущаться еще некоторое время. Следует перетерпеть, стараясь как можно чаще проветривать и подвальное помещение, в жилые квартиры на нижних этажах.

В данном видео описаны несколько причин появления запаха канализации в квартире, а также способы устранения данной проблемы.

Куда попадает канализация из дома?

Канализация из дома обычно попадает в местную систему водоотведения, которая может быть организована на разных уровнях в зависимости от географических, технических и социальных условий. Вот несколько примеров того, куда может попадать канализация из дома:

1. Муниципальная система канализации: В городах и крупных населенных пунктах канализация из домов обычно попадает в муниципальную систему канализации. Это может быть централизованная система, где стоки из нескольких домов собираются в большом коллекторе и транспортируются к очистным сооружениям, где вода очищается перед сбросом в реку или другой водоем. Также может быть децентрализованная система, где каждый дом имеет свой собственный выгребной яму или очистительную установку.

2. Септик: В местностях, где нет доступа к муниципальной системе канализации, обычно используют септики. Септик — это специальный резервуар, в котором происходит разложение органических веществ и очистка сточных вод. Очищенная вода может использоваться для полива растений или сбрасываться в реку или другой водоем.

3. Сточная яма: В редких случаях, например, в загородных домах, стоки могут попадать в сточную яму, которая представляет собой закопанный резервуар, в котором происходит осаждение твердых частиц и отделение жидкой фракции. Отходы из сточной ямы могут быть вывезены специальной техникой для дальнейшей обработки.

4. Река или другой водоем: В некоторых местах, например, в дачных поселках или на отдаленных участках, канализация может быть сброшена прямо в реку или другой водоем. Однако это является незаконным и может привести к загрязнению окружающей среды и возникновению проблем со здоровьем.

В любом случае, правильная обработка сточных вод очень важна для сохранения чистоты окружающей среды и обеспечения безопасности питьев

В каждом доме или здании установлены специальные трубопроводы, которые отводят сточные воды и канализацию в места их окончательной обработки. В основном, канализационные трубы соединяются с центральной канализационной системой города или населенного пункта. Эта система, в свою очередь, соединяется с очистными сооружениями, где сточные воды очищаются и очищенная вода выпускается в реки, озера или другие водоемы.

В случае, если центральная канализационная система не подключена к зданию, то сточные воды и канализация могут удаляться в септик или выгребную яму, которые устанавливаются на участке или рядом с домом. Септики и выгребные ямы осуществляют первичную обработку сточных вод и предотвращают загрязнение почвы и грунтовых вод. В зависимости от вместимости и объема септика или выгребной ямы, периодичность их очистки может колебаться от нескольких месяцев до нескольких лет.

Важно помнить, что правильная установка и подключение канализационных систем является важным аспектом в строительстве зданий и помещений. Неправильная установка или нарушение эксплуатации канализации может привести к авариям, загрязнению окружающей среды и неприятным запахам. Поэтому, при возникновении проблем с канализационной системой, следует обратиться к специалистам для проведения ремонта и обслуживания.
