Как установить кондиционер сплит самостоятельно

В переводе с английского, слово «split» имеет значение «трещина», но также может встречаться перевод «разделение». Данная статья посвящена монтажу кондиционера своими руками, конкретно, сплит системы, состоящей из отдельных блоков. Установка системы кондиционирования является дорожестоящим проектом, поэтому будет полезно знать, как можно произвести монтаж самостоятельно.

Содержание:

• Как работает кондиционер?
• Что помогает и что мешает работе кондиционера
• Что собой представляет воздушный сплит
• Когда устанавливают кондиционер
• Необходимые инструменты
• Выбор необходимых трубок
  • Обрезка, очистка и придание формы трубкам
• Монтаж внешнего блока
• Установка сплит-системы
  • Выбор месторасположения внутренних блоков
  • Особенности электропроводки
  • Как просверлить отверстия в стене
  • Монтаж трубок
  • Как правильно подключить кондиционер к электросети
  • Герметизация
  • Процесс вакуумной очистки
  • Заполнение системы
  • Тестовое включение
• Завершающие штрихи
• Видео по теме «Как установить кондиционер самостоятельно»

Как работает кондиционер?

Монтаж системы кондиционирования воздуха – нелегкое дело. Для того, чтобы все правильно подключить, необходимо знать как это все функционирует:

— сквозь фильеру (сопло в виде узкого отверстия) в камеру испарителя под давлением заливается быстро закипающая жидкость, применяемая для охлаждения воздуха – это хладагент. В камере жидкость расширяется, закипает, испаряется и тем самым потребляет большое количество теплого воздуха.

— на нагревателе испарителя в процессе работы оседает водяной конденсат. Он стекает в специальный резервуар, из которого по дренажной трубке выходит наружу (на улицу).

— компрессор, как вакуумный насос, постоянно выкачивает пары хладагента из камеры испарителя. От высокого давления температура хладагента повышается до такой степени, что он переходит в сверхкритическое состояние похожее на очень плотный туман.

— потом хладагент переходит в камеру конденсации, в которой есть нагреватель, обдуваемый вентилятором. Под холодным воздухом температура хладагента снова меняется критически, на этот раз он охлаждается и превращается в жидкость.

— жидкий хладагент через сопло снова поступает в испаритель и цикл постоянно повторяется.

Что помогает и что мешает работе кондиционера

Для того, чтобы split система исправно функционировала и при этом экономила электроэнергию при установке важно выполнить следующие условия:

— не допускать проникновение теплого воздуха внутрь оборудования – при соприкосновении холодной и горячей зон сильно увеличивается потребление электричества. В этой ситуации компрессор вынужден перегонять тепло внутри системы, а это дополнительные затраты.

— содержать систему в чистоте – вакуумный насос настолько высокоточное и чуткое устройство, что пыль и небольшой мусор могут сломать его.

— соблюдать герметичность системы – из-за ее разгерметизации быстро вскипающие жидкости могут просто испариться. Это может случиться даже через мельчайшее отверстие.

— внешний блок необходимо располагать ниже, чем внутренний – это создаст термосифонный эффект (теплая жидкость поднимается), что делает работу компрессора легче. Если этого не сделать, то будет неминуем чрезмерный расход электричества, так как жидкость будет подниматься, преодолевая обратный термосифонный эффект.

— внешний блок необходимо располагать в прохладном месте, в тени – дополнительное нагревание извне увеличивает расход электроэнергии на охлаждение системы.

— нельзя допускать, чтобы дренажная трубка изгибалась вверх, так как подобные извилины моментально заселяются микробами и плесенью, и в результате становятся источником заразы.

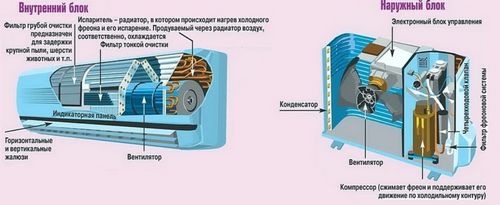

Что собой представляет воздушный сплит

Сплит-система от бытового, обычного кондиционера отличаются тем, что состоит из разделенных блоков. Один из них является внешним, в нем работает компрессор, а также собирается конденсат. Второй блок является внутренним, в котором происходит испарение терморегулирующей жидкости. Многие современные сплит системы не только охлаждают воздух в помещении, но и нагревают его до необходимой температуры. При нагреве воздуха цикл работает наоборот, и хладагент конденсируется во внутреннем, испарение же происходит во внешнем блоке. По этой причине, в основном, блоки просто именуют внешним (наружным) и внутренним.

Бывает и так, что с один внешним блоком работает несколько внутренних. При этом они могут работать раздельно, и охлаждать, и обогревать воздух. Но это встречается только в дорогих моделях сплит-систем. Такие системы кондиционирования воздуха хоть и стоят дорого, в процессе работы оказываются экономичнее своих более дешевых собратьев. Это происходит потому, что в такой ситуации теплообмен внутри комнаты не мешает, а помогает кондиционеру в работе.

Когда устанавливают кондиционер

Установку сплит системы в доме будет лучше проводить в период ремонта. Предстоит большая работа по замене и монтажу электропроводки. Хорошо, что до начала установки отделка стен еще не завершена. В противном случае будут расходы, связанные с повторной внутренней чистовой отделкой.

Необходимые инструменты

Чтобы установка сплит системы прошла без задержек, а по прошествии нескольких дней оборудование не вышло из строя, необходимо использовать при работе качественные инструменты. Для установки понадобятся:

— перфоратор с комплектом долот – предстоит проделать отверстия в стене диаметром до 10 сантиметров.

— арматуроискатель (в случае если стена из армированного бетона) – если перфоратор попадет в арматуру, то отверстие придется пробивать заново.

— труборез – резать трубки нужно только им. Если резать трубки для хладагента простой ножовкой, то по краям обязательно останутся частицы металлической стружки, которая приведет к неисправности компрессора.

— набор для развальцовки трубок – если пытаться загибать края трубки подручными инструментами, то не получится достичь полной симметричности.

— шабровка – инструмент, который применяется для зачистки концов трубок. Напильник для этих целей не годятся из-за опасности попадания мелких частиц внутрь компрессора.

— ручной насос (велосипедный) – он пригодится для проверки системы на герметичность.

— вакуумный насос – применяется для создания вакуума системы перед ее заполнением. Многие специалисты советуют просто сделать промывку хладагентом, но она не убирает остатки влаги, и в результате может повредиться компрессор, аналогично ситуации с металлической стружкой.

— индикатор фазы и тестер – эти приборы будут полезны при замене электропроводки.

— манометр.

— трубопровод.

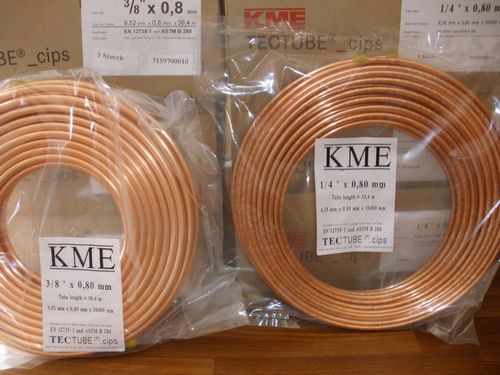

Выбор необходимых трубок

В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.

Обрезка, очистка и придание формы трубкам

До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.

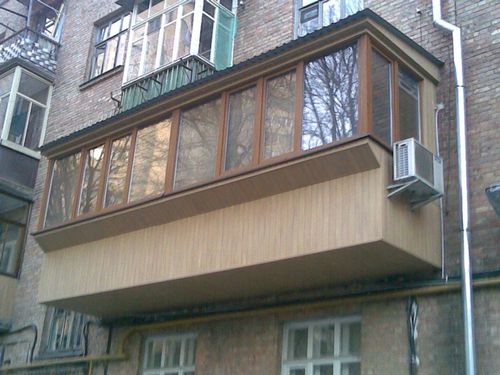

Монтаж внешнего блока

Самостоятельная установка кондиционера в квартире на этажах выше второго, а именно внешнего блока, считается опасной для жизни и нецелесообразной. На верхних этажах можно делать монтаж только при наличии балкона или лоджий. Внешний блок легко и удобно устанавливается на балконе на небольших и неглубоких кронштейнах. Балкон вообще удобное место для установки кондиционера, потому что на нем присутствуют северная или восточная стороны, которые просто идеально подходят для монтажа. Но и на юге установка сплит системы не так страшна, так как крыша или козырек защитят внешний блок от перегрева под палящим солнцем даже в самый жаркий день. Именно в такой день работа кондиционера очень актуальна.

Перед установкой кронштейнов, необходимо на период монтажа снять стекло, а сами держатели вбить в нижнюю часть рамы. Чтобы не портить обшивку лоджии, можно «корни» держателей загнуть в виде букв «П» расположенных по горизонтали.

Установка сплит-системы

Профессиональный монтаж сплит-системы в доме проходит в строгой последовательности:

— выбор места для внутреннего блока, — укладка и замена проводки электросети, — монтаж внешнего блока, — выполнение отверстия в стене под трубки, — прокладывание трубопровода, — электромонтаж соединений в блоках, — проверка герметичности кондиционера, — вакуумирование системы, — заполнение системы, — подключение питания, — тестовый запуск спит системы, — изоляция межблочных жгутов, — капитальная заделка отверстий, — приятное пользование.

Ниже подробнее рассмотрены некоторые важные стадии монтажа сплит-системы.

Выбор месторасположения внутренних блоков

Существует ряд мест, в которых внутренний блок сплит системы устанавливать нельзя:

— над отопительными приборами;

— там, где отсутствует доступ воздуха — за шторами, перегородками, ширмами и другими на первый взгляд несущественными препятствиями;

— в комнатах, где есть оборудование, вызывающее электро помехи: мастерские с электроинструментами, кухни с индукционными и микроволновыми печами, электрическими духовыми шкафами. Если этим пренебречь, то от излучения выйдет из строя процессор блока.

Внимание! Кондиционер на кухне не устанавливается. Охлаждение воздуха и приток нового идет за счет собственной обще домовой вентиляции.

Особенности электропроводки

Мощность самого небольшого кондиционера составляет 1,5 кВт. По этой причине для системы кондиционирования воздуха просто необходимо проложить отдельный кабель с толщиной кабеля не менее 2,5 кв. мм. Кроме этого важно установить автомат, который сможет отключить электричество в случае перегрузки.

При соединении проводов к силовому щитку нужно желтый провод с зеленой полосой по всей длине подключить к N (нулевому проводу). С помощью индикатора фазы нужно определить фазу и ноль.

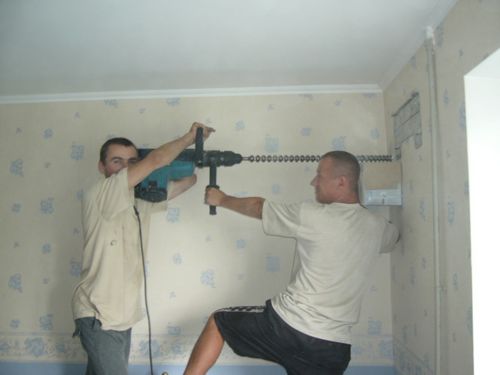

Как просверлить отверстия в стене

Важно правильно определить положение арматуры в стене. В случае если произошло попадание в арматуру, ничего поделать уже будет нельзя. Придется сверлить новое отверстие. Повреждение арматуры недопустимо, так как это противоречит строительным нормам. Кроме описанной ситуации есть еще один момент. Для этого этапа потребуется второй человек, который будет предупреждать внизу проходящий народ о возможном падении кусков бетона или кирпича. Этого нельзя игнорировать, потому, как если случайный обломок упадет на человека, то последствия могут быть очень серьезные, вплоть до тюремного заключения.

Отверстие необходимо делать диаметром более 80 мм. Встречающиеся советы о 50-60 мм скорее всего не берут в расчет теплоизоляцию.

Монтаж трубок

Для начала нужно обрезать трубку необходимой длины с запасом около одного метра. Затем можно приступать к изгибанию трубопровода. Это делается очень аккуратно, чтобы не произошло излома или морщин. Изгиб трубки должен соответствовать радиусу от 100 мм и не менее. В случае возникновения морщин, они будут создавать ненужное сопротивление охлаждающей жидкости и в результате увеличат расход на электроэнергию.

Следующим этапом идет теплоизоляция трубки. Для этого на нее надевается шлаг из пенополиуритана (флекс). Другие утеплители нет смысла применять, так как они недолговечны и через сезон придут в негодность.

После этого на трубки необходимо надеть фланцы резьбой к концам трубки и сделать развальцовку.

Далее поочередно подключаем трубки к имеющимся штуцерам. На данном этапе необходимо быть внимательным и проследить, чтобы холодный штуцер внутреннего блока не подключить к горячему штуцеру внешнего блока. Иногда холодный и горячий штуцеры имеют различные диаметры.

Гайки на штуцерах необходимо надежно затянуть, но не слишком туго, потому что контрольно затягивать гайки нужно будет при герметизации.

В качестве дренажа можно использовать часть армированной пластиковой трубки. Он подсоединяется к сточному патрубку или резьбовой гайкой. Также помочь может отрезок термоусаживаемой трубки. Она легко нагревается паяльником, немного касаясь трубки жалом.

Как правильно подключить кондиционер к электросети

Для подключения блоков понадобятся многожильные изолированные провода толщиной от 2,5 кв. мм. Ими соединяем клеммы блоков (внутреннего и наружного), чаще всего клеммы одинаковы. Если наименования клемм отличаются, то необходимо подробно изучить инструкцию и получить консультацию у специалиста. Все провода, по аналогии с трубками, пропускаются через проделанные ранее отверстия в стене.

Герметизация

Для проведения герметизации, используется мыльный раствор. Для этого необходимо приобрести в аптеке дистиллированной воды и нагреть ее до состояния пара. Затем аккуратно перемешивая, нужно растворить в ней столовую ложку нарубленного хозяйственного мыла.

Здесь должно работать два человека. Нужно снять выпускной ниппель, а к его патрубку присоединить резиновый шланг от велосипедного насоса. Помощник осторожно качает воздух, другой на все резьбовые соединения наносит кистью мыльный раствор.

Затем затягивает гайки до полного прекращения появления пузырей, и плюс на 1/8 оборота сверху. Мыльный налет счищается влажной салфеткой.

Процесс вакуумной очистки

Следующим этапом идет процесс вакуумирования. Он необходим чтобы система очистилась от пыли и влаги, которые удаляются вместе с воздухом. Для этого ниппель прикручивается на свое место и к нему присоединяется вакуумный насос. Его необходимо крепко затянуть. Затем в течение часа необходимо качать воздух. В результате вся остаточная влага испарится.

Заполнение системы

Пришел черед хладагента, которым необходимо заполнить систему. Для этого баллон с охлаждающей жидкостью подсоединяется к системе через переходник с манометром. Заполнять следует до достижения давления указанного в документации.

Важно! Кондиционеры, которые работают на фреоне запрещено заполнять хладагентом и наоборот.

Тестовое включение

При включении автомата, сплит система самостоятельно должна войти в тестовый режим. Если этого не произошло, то нужно запустить тест с пульта дистанционного управления. Если и в этот раз не выходит, это означает, что установка была произведена неверно и, чтобы окончательно не вывести оборудование из строя, нужно вызвать специалиста.

Завершающие штрихи

В случае если тестовое включение прошло успешно, то жалюзи устанавливаются в правильное положение и начинают покачиваться. Жгут, расположенный между блоками сверху нужно обмотать алюминиевой фольгой. Это послужит тепловым экраном, что сэкономит до 3 % электроэнергии. Вторым слоем жгут вместе с дренажной трубкой обматывается влагостойкой изоляционной лентой. Последним штрихом является капитальная заделка отверстия в стене. Не нужно делать этого пеной. На этом можно подвести решающий итог, что сплит система самостоятельно установлена и работает исправно.
