Из маркировки как рифленой, так и гладкой арматуры можно быстро извлечь информацию о её характеристиках: диаметре, металлических свойствах, методе изготовления и классе стали стержня. Путем освоения всех деталей обозначения арматуры, строитель в соответствии с проектом получит представление о том, насколько прочной может оказаться армированная бетонная конструкция. Ключевая фраза «классы арматуры» также может быть интегрирована в новый текст.

  1. Классификация арматуры по классам
  2. Что означает класс арматуры
  3. Классификация строительной арматуры по назначению
  4. Классификация по химическому составу
  5. Виды арматурного проката по материалу изготовления
  6. Классификация и виды арматуры для строительства
  7. Арматура А240
  8. Арматура А300
  9. Арматура класса А400
  10. Арматура А500 и арматура А500С
  11. Спецификация арматуры: таблица ГОСТ
  12. Композитная арматура
  13. Таблица массы и диаметра сечения
  14. Какой класс наиболее популярный?

Классификация арматуры по классам

Сортамент арматуры характеризуется особенностями процесса производства металлоизделия. По характеру изготовления существуют два вида арматурных стержней: горячекатаные и холоднотянутые.

Исходя из степени прочности, диаметра и массы арматурных изделий производится классификация арматуры по классам:

  • А1 — А240,
  • А2 -А300,
  • А3 — А400 и А500,
  • А4 — А600,
  • А5 — А800,
  • А6 — А1000.

Классификация и маркировка арматуры

Арматура класса А1 (А240) производится гладкой, а изделия остальных видов производятся с рифленой и ребристой поверхностью.

Что означает класс арматуры

Класс арматуры — это аббревиатура, где зашиты все основные характеристики арматурных прутов какого-либо типа.

Производители в обозначении арматуры указывают свойства с помощью следующих букв:

  • «А» обозначает изготовление изделия из горячекатаной стали;
  • «В» — из холоднокатаной стали;
  • «К» означает обработку стержней антикоррозийными средствами;
  • «С» обозначает способность поддаваться сварке;
  • «Е» — особую гибкость.

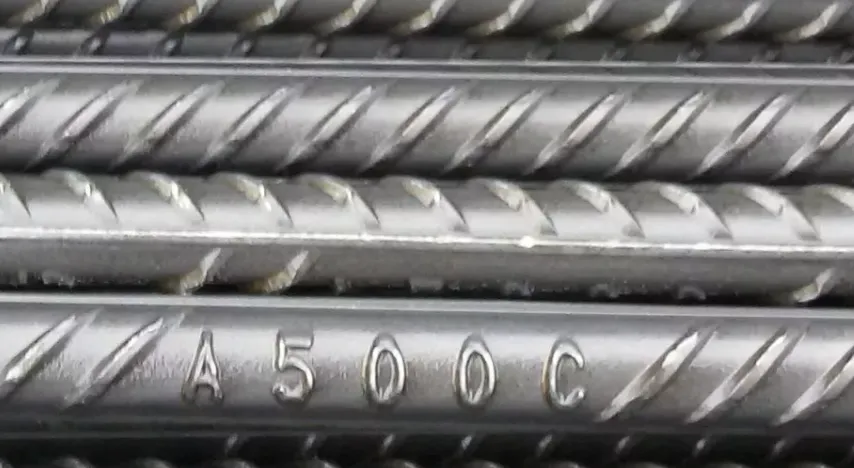

Например, в маркировке арматуры А500С расшифровка аббревиатуры говорит: горячекатаный армстержень с текучестью 500 мПа третьего класса обладает свойством сварки. Марка стали А600С – горячекатаные пруты с пределом текучести 600 мПа, обладающая сварочной способностью.

В арматурных каркасах для нагруженных конструкций арматурные стержни соединяют вязальной проволокой. В этом случае сварка не применяется. Вязка позволяет стержням немного перемещаться на 1-2 мм относительно друг друга.

Классификация и маркировка арматуры

Классификация строительной арматуры по назначению

Разнообразие технологий и разный уровень архитектурной сложности современных зданий предписывают различные функции и целевое назначение для арматурных элементов:

  • рабочая арматура принимает на себя силу растяжения, сжатия, скалывания и другие нагрузки на конструкцию. Располагают армстержни в зоне растяжения ЖБК и должны быть максимально сцеплены с бетоном. Поэтому в качестве рабочей используются только рифленые стержни. Ее профиль и диаметр рассчитывается и вносится в проектную документацию;
  • конструктивная или распределительная арматурная сталь способствует однородному распространению нагрузки в колоннах, плитах, сводах;
  • монтажная соединяет два предыдущих вида в каркасы и сетки, то есть выполняет монтажно-крепежную функцию. Способствует равномерному разбросу нагрузок и напряжений среди отдельных прутов в бетонной конструкции. Для таких целей применяется гладкая арматура;
  • анкерная применяется для фиксации крепежных шпилей закладных деталей фундамента. Данные изделия представляют собой конструкцию из анкерной плиты и трубы с заглушкой.

Классификация по химическому составу

Деление по химсоставу металла происходит по трем позициям:

  1. По степени прочности арматурные изделия разделяется на шесть позиций, уже упомянутых выше. В ходу разные обозначение арматуры. Так, арматура А1 (старая маркировка)– это то же самое, что АI и А240 (новая маркировка). Соответственно арматура класса А2=AII=А300, арматура А3=АIII=А400, А4=АIV=А500, А5=АV=А600.
  2. По усиленной термической прочности арматурные изделия отличают по маркировке обозначение арматуры в виде добавленной буквы «т». Сюда относятся шесть разновидностей: Ат400, Ат500, Ат600, Ат800, Ат1000, Ат1200. Термическое упрочнение достигается за счет дополнительного быстрого охлаждения во время производства армстержней при горячем катании.
  3. По свойству окисления армизделия обозначаются: СП – спокойная, ПС – полуспокойная, КП – кипящая. Разделение происходит по свойству кипения во время заливки бетоном. Кипящая сталь в процессе заливки бурно выделяет газы: она как бы кипит. Это низкосортная сталь содержит внутри большое количество пор. Для конструирования арматурных каркасов предпочитается спокойный тип стали.

Классификация и маркировка арматуры

Виды арматурного проката по материалу изготовления

Арматурные стержни на сегодняшний день производятся из двух типов материалов:

  • сталь;
  • композит.

В строительстве используются оба вида. Но композитный вид был изобретен относительно недавно. Композитные стержни производятся из стекловидных, базальтовых, углеродных волокон, заливаемых полимерным составом.

Классификация и виды арматуры для строительства

В строительстве жилых и промышленных зданий чаще всего используют в основном первые четыре класса арматуры.

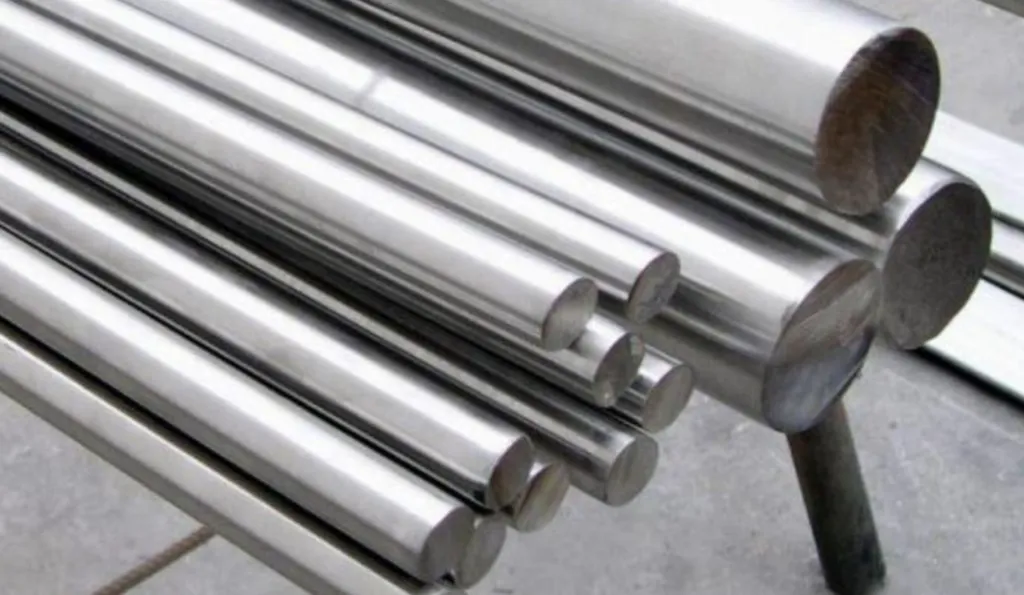

Арматура А240

  • Арматура А1 ГОСТ диаметром 6 — 12 мм поставляется в мотках и прутках.
  • Изделия диаметром больше 12 мм производятся только в виде прутьев.
  • Для изготовления гладкой арматуры ГОСТ 34028 2016 применяются следующие виды стали: Ст3пс, Ст3кп, Ст3сп.
  • Арматура А240 ГОСТ 34028 2016 в диаметре составляет 6 — 40 мм.
  • Сами стержни арматуры А1выпускаются длиной от 6 метров до 11.7 метров.
  • Стержни выполняются с продольным ребром для улучшения сцепления с бетоном.
  • Представляет собой гладкие прутья из горячекатаной стали.

Применение арматуры А240

С помощью А240 арматуры выполняют задачи:

  • соединение каркасных конструкций;
  • арматура А240 служит заготовкой для создания арматурных прутьев холоднокатаным методом В500 и других;
  • армирование ленточных фундаментов, потолков, перекрытий, стен.
  • строительство нефте- и газопроводов.

Арматура А300

Класс AII создается из углеродистой стали Ст5сп/пс и низколегированной стали Ст18Г2С.

Выпускается диаметром 10 — 80 миллиметров. Пруты толщиной до 12 ми поставляются в мотках, а более толстые — в стержнях разной длины.

Арматура класса А300 используется в разных областях строительства:

  • частные дома и многоэтажки;
  • сооружение дамб, мостов, плотин;
  • строительство складов, промышленных зданий, ангаров;
  • прокладка дорожного полотна;
  • изготовление на заводе обычных ЖБИ и предварительно напряженных.

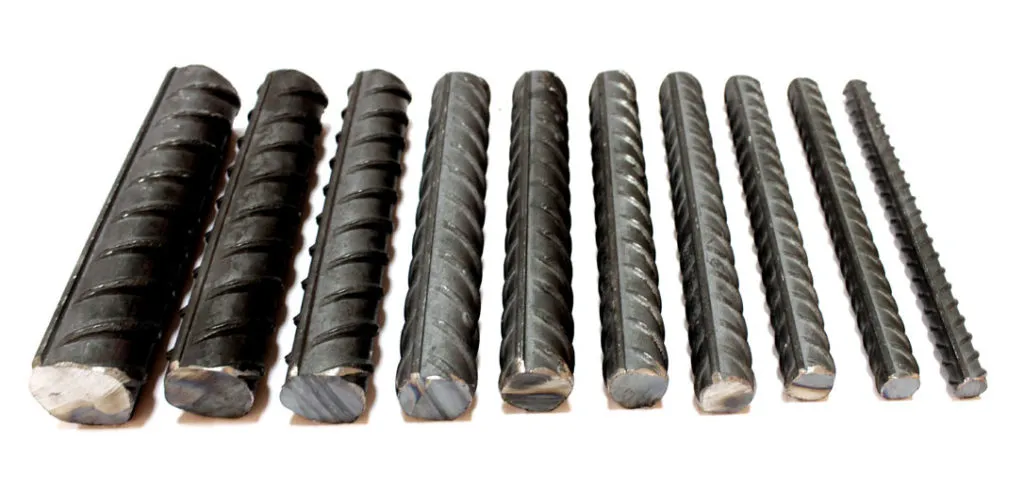

Арматура класса А400

  • Арматура А400 ГОСТ производится с ребристой поверхностью. Сцепление арматуры А400 с бетоном намного прочнее, чем у гладких прутов.
  • Для производства применяются стали: 35ГС, 25Г2С и 32Г2Рпс.
  • Диаметр выпускаемых прутов составляет 6 — 40 мм для стали 35ГС и 25Г2С, а для 32Г2Рпс диаметр стержня должен быть в границах 6 — 22 мм.
  • В нормативных спецификациях диаметр указывается в усредненном значении, так как значение диаметра, измеренного с учетом самого высокого участка ребер, и диаметра прута без учета рефлености будут разные.
  • Длина выпускаемых прутов составляет 5 – 25 м.
  • Благодаря высокой способностью сцепления металлические пруты класса А3 используются для изготовления несущих ЖБИ и армирования любого фундамента.

Арматура А500 и арматура А500С

  • Новая маркировка арматуры А500 и старая А3 обозначают: прутья изготовлены горячекатаным методом с наименьшим пределом текучести 500 мПа. Изделия А 500 производятся с диаметром 6 — 80 мм.
  • Они снабжаются ребристой поверхностью для лучшей сцепляющей способности с бетоном. Более совершенная марка А500С арматуры, расшифровка которой обозначает способность соединения сваркой, обладает большей прочностью при создании армирующих каркасов.
  • Прутки А500С изготавливаются из легированной стали. Благодаря уменьшению содержанию углерода в стержнях они приобретают пластичность и свариваемость.
  • А500 – универсальная арматура: применяется во многих областях строительства. Прутья А500С рекомендуются для конструкций повышенной опасности: столбов, мостов, опор, эстакад, фундаментов.

Спецификация арматуры: таблица ГОСТ

Спецификация арматуры по классам, материалу изготовления и остальным характеристикам смотрите в таблице:

Класс прочности (старая маркировка и ее эквивалент по европейским стандартам) Марка стали Предел текучести, МПа Диаметр, мм Описание
А-I (240) Углеродистая Ст3КП, Ст3ПС, Ст3СП 240 4-40 Гладкая
A-II (A300) Низколегированная Ст18Г2С или углеродистая Ст5СП, Ст5ПС 300 10-80 Рифленая, выпускается в виде стержней (6-12 м) или проволоки, свернутой в бухту
A-III (A400) Легированная 35ГС, 25Г2С, 32Г2Р 400 6-40 Ребристая арматура для фундамента
A-IV (A600) Низколегированная 80С, 20ХГ2Ц 600 6-40 Рифленая, серповидная, для сварного каркаса железобетонных изделий
A-V (A800) Низколегированная 23Х2Г2Т 800 6-40 Ребристая, для сварки каркаса в ЖБИ
A- VI (A1000) Низколегированная 22Х2Г2АЮ, 22Х2Г2Р и 20ХГ2СР 1000 6-32 Рифленая, для сварных работ

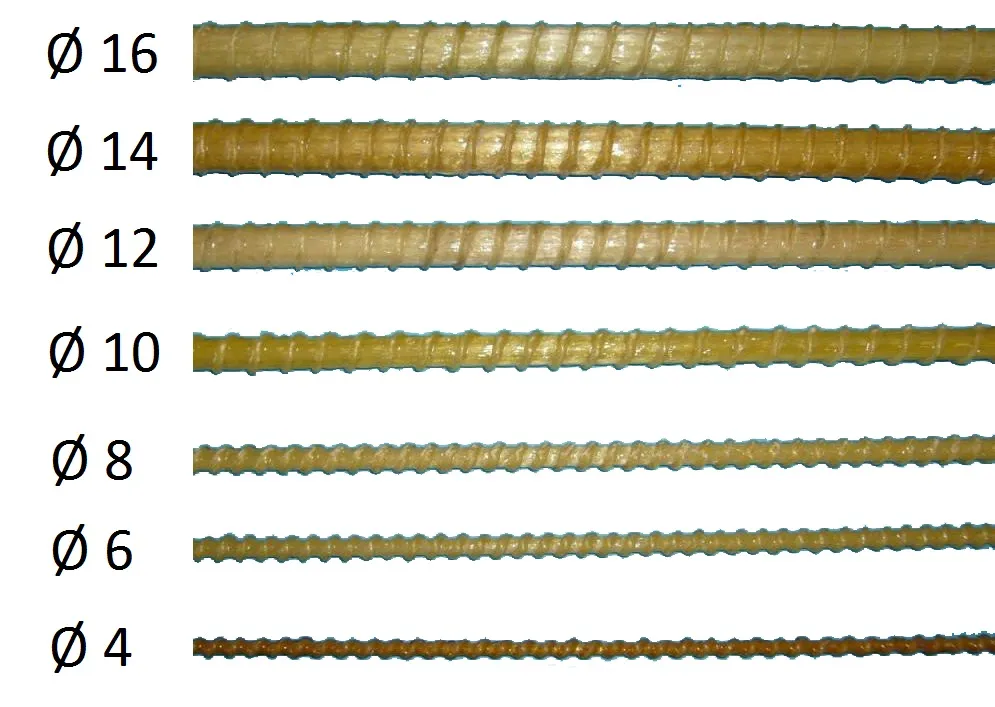

Композитная арматура

Особое место в строительстве занимает синтетические арматурные стержни.

Стеклопластиковые арматурные прутья обладает высокой прочностью и легким весом. Она имеет значимое преимущество по сравнению со сталью: устойчивость против разрушения в 2.5 раза больше. Равноценная замена стальных прутов на композитные определяется в два раза меньшим диаметром (если сталь – 6 мм в диметре, то стеклопластик – 3 мм).

Базальто- и углепластиковые пруты обладают повышенной стойкостью в агрессивной среде. Но композитный материал имеет невысокую огнестойкость: он плавится при +160 градусах.

Используются композитные стержни в ненагружаемых конструкциях: сетки для обшивки стеновых и других поверхностей, цементные стяжки.

Классификация и маркировка арматуры

Таблица массы и диаметра сечения

Вычислить общий вес армпрутов, которые будут применены в строительстве, можно с помощью значений нормативного веса в таблице. Необходимо выбрать диаметр арматуры, узнать размеры длины этих прутов и умножить массу одного метра на количество метров в пруте и еще раз умножить на число всех стержней, которые будут задействованы в работе.



Диаметр, мм

Площадь поперечного сечения, кв. см Масса погонного метра профиля, кг
6
8
10
12
14 1,54 1,21
16 2,01 1,58
18 2,54 2
20 3,14 2,47
22 3,8 2,98
25 4,91 3,85
28 6,16 4,83
32 8,04 6,31
36 10,18 7,99
40 12,57 9,87
45 15,00 12,48
50 19,63 15,41
55 23,76 18,65
60 28,27 22,19
70 38,48 30,21
80 50,27 39,46

Важно! В строительстве самые применяемые диаметры: 6 — 40 мм. Большие диаметры применяются при возведении спецобъектов. Доля данной арматуры в производстве относительно невелика. Выпускается она по предварительной заявке.

Какой класс наиболее популярный?

Арматура А400 обладает качествами, соответствующими ГОСТу и делающими её самой популярной. Ее отличительная особенность в том, что она выпускается только в рифленом виде. Это позволяет арматуру А400 класса А3 применять, как несущую в армкаркасе.

Плюсом является широкий диапазон размеров арматуры в сечении: арматура А400 выпускается диаметром 6 — 40 миллиметров. Поэтому арматура А400 третьего класса применяется при армировании мелкомасштабных ленточных фундаментов и огромных ЖБК для строительства мостов, многоэтажек, тоннелей.

Арматуры А400 обладает влагоустойчивостью, высоким сопротивлением нагрузкам и гибкостью. Возможность загибать арматуру АIII до 90 градусов без нагревания позволяет легко собирать угловые конструкции, что обычно вызывает затруднения у строителей. Целостный, согнутый под нужный угол, армстержень будет способствовать долговечности и надежности каркаса, обеспечивая прочность при повышенных нагрузках.

Сейчас в строительстве монолитных зданий начали применять арматурные стержни марки А500С: она обладает высочайшей прочностью, способностью свариваться и выдерживать разные силовые нагрузки.

Классификация арматурных изделий позволяет одним взглядом сделать точный выбор вида материала для сооружения конструкций или ЖБК. Поэтому специалистам, занимающимся строительством, важно научиться разбираться в обозначении арматуры в спецификациях и во внешнем виде изделий. Это дает возможность понять класс арматурной стали.

Как определить класс арматуры?


Класс арматуры определяется ее прочностью и характеристиками. Обычно арматура классифицируется по стандарту ГОСТ Р 52544-2006 «Сталь гладкая и рифленая для армирования железобетонных конструкций», который определяет три класса арматуры: А240, А400 и А500.

  • Арматура класса А240 имеет прочность 240 Н/мм2.
  • Арматура класса А400 имеет прочность 400 Н/мм2.
  • Арматура класса А500 имеет прочность 500 Н/мм2.

Для определения класса арматуры, на ее поверхность наносят специальный рифленый рисунок, по которому можно определить класс арматуры. Также класс арматуры может быть указан на маркировке на самой арматуре.

Определение класса арматуры очень важно при выборе материала для конкретного проекта, так как это влияет на прочность и долговечность конструкции. Необходимо обратиться к профессиональным инженерам или специалистам в области строительства для выбора подходящего типа и класса арматуры для конкретного проекта.
