Стаканный фундамент для промышленных зданий: монтаж и характеристики в ТТК.


     ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК)

МОНТАЖ ФУНДАМЕНТОВ СТАКАННОГО ТИПА ДЛЯ ПРОМЫШЛЕННЫХ ЗДАНИЙ

I. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1.

Стандартная технологическая карта (далее в тексте — СТК) представляет собой комплексный организационно-технологический документ, разработанный на основе методов научной организации труда. Он предназначен для реализации технологического процесса и определения последовательности производственных операций, используя передовые методы механизации и способы выполнения работ в соответствии с заданной технологией.

1.2. В настоящей ТТК приведены указания по организации и технологии производства работ по монтажу фундаментов стаканного типа для промышленных зданий.

Определён состав производственных операций, требования к контролю качества и приемке работ, плановая трудоемкость работ, трудовые, производственные и материальные ресурсы, мероприятия по промышленной безопасности и охране труда.

1.3. Нормативной базой для разработки технологической карты являются:

— строительные нормы и правила (СНиП, СН, СП);

— заводские инструкции и технические условия (ТУ);

— нормы и расценки на строительно-монтажных работы (ГЭСН-2001 ЕНиР);

— производственные нормы расхода материалов (НПРМ);

— местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.4. Цель создания ТТК — описание решений по организации и технологии производства работ по монтажу фундаментов стаканного типа для промышленных зданий, с целью обеспечения их высокого качества, а также:

— снижение себестоимости работ;

— сокращение продолжительности строительства;

— обеспечение безопасности выполняемых работ;

— организации ритмичной работы;

— рациональное использование трудовых ресурсов и машин;

— унификации технологических решений.

1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов работ по монтажу фундаментов стаканного типа для промышленных зданий.

Конструктивные особенности их выполнения решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ.

РТК рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации.

1.6. ТТК можно привязать к конкретному объекту и условиям строительства. Этот процесс состоит в уточнении объемов работ, средств механизации, потребности в трудовых и материально-технических ресурсах.

Порядок привязки ТТК к местным условиям:

— рассмотрение материалов карты и выбор искомого варианта;

— проверка соответствия исходных данных (объемов работ, норм времени, марок и типов механизмов, применяемых строительных материалов, состава звена рабочих) принятому варианту;

— корректировка объемов работ в соответствии с избранным вариантом производства работ и конкретным проектным решением;

— пересчёт калькуляции, технико-экономических показателей, потребности в машинах, механизмах, инструментах и материально-технических ресурсах применительно к избранному варианту;

— оформление графической части с конкретной привязкой механизмов, оборудования и приспособлений в соответствии с их фактическими габаритами.

1.7. Типовая технологическая карта разработана для инженерно-технических работников (производителей работ, мастеров, бригадиров) и рабочих, выполняющих работы в III-й температурной зоне, с целью ознакомления (обучения) их с правилами производства работ по монтажу фундаментов стаканного типа для промышленных зданий, с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ.

Технологическая карта рассчитана на следующие объемы:

II. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Технологическая карта разработана на комплекс работ по монтажу фундаментов стаканного типа для промышленных зданий.

2.2. Работы по монтажу фундаментов стаканного типа для промышленных зданий выполняются механизированным отрядом в одну смену, продолжительность рабочего времени в течение смены составляет:

час.

2.3. В состав работ, последовательно выполняемых при монтаже фундаментов стаканного типа для промышленных зданий, входят следующие технологические операции:

— геодезическая разбивка местоположения фундаментов;

— подготовка основания под монтаж фундаментов;

— монтаж блоков фундаментов;

— выверка и закрепление фундаментов в проектном положении.

2.4. Технологической картой предусмотрено выполнение работ комплексным механизированным звеном в составе: автомобильный стреловой кран КС-45717 (грузоподъемность Q=25,0 т); седельный тягач КамАЗ-54115-15 с бортовым полуприцепом СЗАП-93271 (грузоподъемность Q=25,0 т).

Рис.1. Седельный тягач КамАЗ-54115-15 + полуприцеп СЗАП-93271

Рис.2. Грузовые характеристики автомобильного стрелового крана КС-45717

2.5. При монтаже фундаментов стаканного типа для промышленных зданий применяются следующие строительные материалы: железобетонные фундаменты стаканного типа марки 1Ф-12-12-2 (вес Р=1500 кг, объем V=0,59 м) отвечающие требованиям ГОСТ 24022-80.

Рис.3. Железобетонные фундаменты стаканного типа марки 1Ф-12-12-2

L — 1200 мм; В — 1200 мм; Н — 650 мм

2.6. Работы по монтажу фундаментов стаканного типа для промышленных зданий следует выполнять, руководствуясь требованиями следующих нормативных документов:

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

3.1. В соответствии с СП 48.13330.2001 «СНиП 12-01-2004 Организация строительства. Актуализированная редакция» до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение (ордер) на выполнение строительно-монтажных работ. Выполнение работ без разрешения (ордера) запрещается.

3.2. До начала производства работ по монтажу фундаментов стаканного типа для промышленных зданий необходимо провести комплекс организационно-технических мероприятий, в том числе:

— разработать РТК или ППР на монтаж фундаментов стаканного типа для промышленных зданий;

— решить основные вопросы, связанные с материально-техническим обеспечением строительства;

— назначить лиц, ответственных за безопасное производство работ, а также их контроль и качество выполнения;

— обеспечить участок утвержденной к производству работ рабочей документацией;

— укомплектовать бригады монтажников, ознакомить их с проектом фундаментов и технологией производства работ;

— провести инструктаж членов бригады по технике безопасности;

— установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т.п.;

— разработать схему движения и устроить временные подъездные пути автотранспорта к месту производства работ;

— подготовить к производству работ машины, механизмы и оборудования и доставить их на объект;

— обеспечить рабочих ручными машинами, инструментами и средствами индивидуальной защиты;

— обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;

— оградить строительную площадку и выставить предупредительные знаки, освещенные в ночное время;

— обеспечить связь для оперативно-диспетчерского управления производством работ;

— доставить в зону работ необходимые материалы, приспособления, инвентарь, инструменты и средства для безопасного производства работ;

— опробовать строительные машины, предусмотренные РТК или ППР;

— составить акт готовности объекта к производству работ;

— получить у технического надзора Заказчика разрешение на начало производства работ.

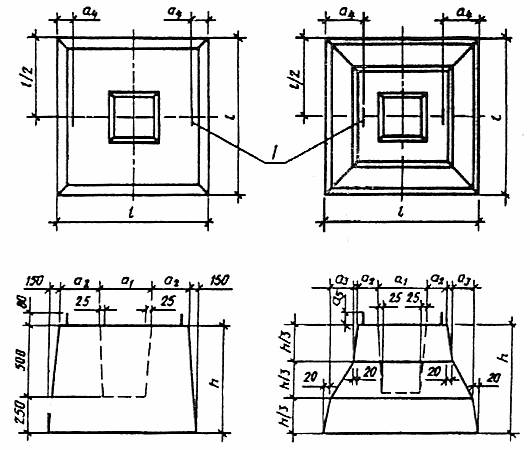

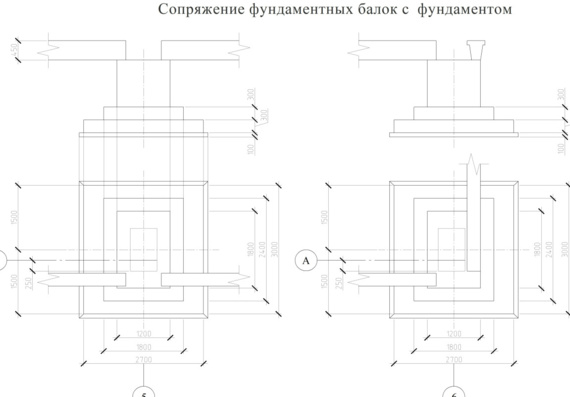

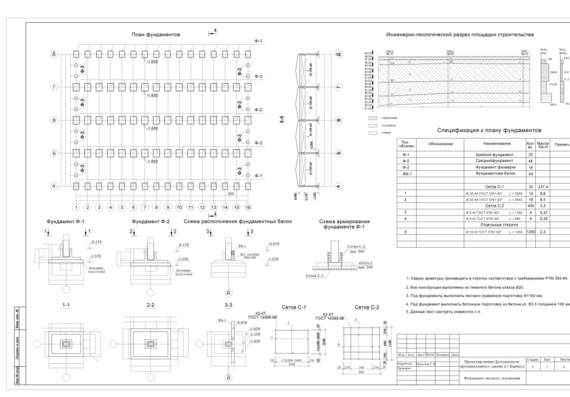

3.3.1. Фундамент стаканного типа используется для устройства основания под железобетонные или металлические колонны. Такой фундамент относится к разновидности оснований столбчатого вида.

3.3.2. Одним из главных преимуществ, выделяющих фундамент стаканного типа на фоне других распространенных конструкций, является его высокая прочность.

3.3.3. В основном задача данного основания заключается в том же, в чем и функции подушки в ленточном фундаменте. То есть оно выполняет функции опоры для основной конструкции.
