Изготовление и установка сборных и монолитных фундаментов стаканного типа

Стаканный фундамент представляет собой один из видов столбчатых оснований и обычно используется в промышленных целях. Он не является оптимальным выбором для возведения частного дома, поэтому в основном используется при строительстве крупных объектов, включая мосты и другие сооружения.

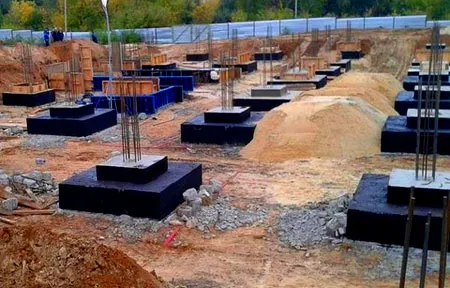

Пример готового фундамента стаканного типа

Этот фундамент выполняется из сборных элементов и предназначен для не пучинистых устойчивых грунтов. Основание предназначено не для опоры стен здания, а для поддержки стоек и колонн. В центральной части его верхнего блока есть специальная выемка, в которую и устанавливается колонна.

Вернуться к оглавлению

Содержание материала

• Где используют фундамент стаканного типа
• Конструкция и монтаж стаканного фундамента
  • 2.1 Плюсы и минусы фундамента стаканного типа
• Нормы и требования, предъявляющиеся к стаканному фундаменту
• Применение в частном строительстве
• Расчет стоимости стаканных фундаментов

Где используют фундамент стаканного типа

Чаще всего этот вид основания применяют при строительстве производственных зданий, объектов сельского хозяйства, а также объектов инфраструктуры таких как канализация, насосные станции, гаражи и прочие подобные сооружения. Кроме того, довольно часто можно встретить эти конструкции на электростанциях, в опорах ЛЭП, мостах и подвальных помещениях.

Как правило, в такой фундамент устанавливается колонна, которая принимает на себя основную нагрузку.

Такой спектр применения обусловлен высокими прочностными характеристиками этого основания, а также быстрым монтажом фундаментов стаканного типа.

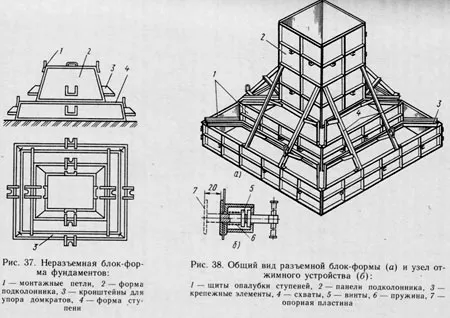

Подробный чертеж стаканного фундамента

Вернуться к оглавлению

Конструкция и монтаж стаканного фундамента

Прежде чем начинать установку основания, предварительно подгоняют необходимую технику, точнее, кран, и подготавливают строительную площадку.

1. Для этого удаляют верхний слой почвы и проводят разметку периметра будущего сооружения. Устанавливают колышки и натягивают разметочный шнур.
2. После чего определяют конкретные места установки блоков и намечают прохождение их осей.
3. При необходимости выкапывают небольшой котлован под нижнюю плитку фундамента, дно которого должно быть строго горизонтально, и выведено в ноль.
4. На дно котлована или очищенный от плодородного слоя грунт засыпают подушку из песка.

Теперь можно начать непосредственный монтаж фундамента.

Основание стаканного типа состоит из нескольких элементов, которые устанавливаются поэтапно:

1. Первой устанавливается опорная плита, на которую монтируется железобетонный подколенник, или если применяется облегченный вариант коническая оболочка.
2. Следующими устанавливаются два столба, которые монтируются под наклоном к основанию.
3. Выступающие части арматуры столбов и подколенника крепятся между собой при помощи сварки.
4. После чего швы заливаются бетонным раствором марки не менее М300.
5. На столбы опускают железобетонную балку, а в стакан подколенника устанавливают колонну.

Во время всех этих процедур необходимо постоянно проверять выравненность всех поверхностей, а также соответствие осей заданному положению. Как правило, все эти параметры проверяются при помощи геодезических инструментов.

В противном случае вы получите негодный для применения столб, исправить который просто не получится.

Кроме того, необходимо учитывать следующие условия, при соблюдении которых возможна установка:

• Этот вид фундамента используется только на почвах с хорошей несущей способностью, болотистые, торфяные, песчаные и прочие грунты не подойдут;

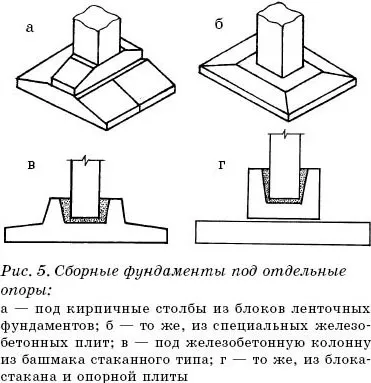

  Варианта установки стаканного фундамента

• Монтаж проводят только в теплое время года, установка на замерший грунт или землю, покрытую слоем снега, запрещен;
• Перед монтажом на все элементы конструкции наносятся маркеры, позволяющие дополнительно выверить правильность установки;
• Все работы проводятся при помощи строительного крана.

Плюсы и минусы фундамента стаканного типа

Некоторые достоинства этого фундамента плавно перетекают в недостатки и наоборот.

• Фундамент под колонны быстро и просто устанавливается, но только при наличии спецтехники и геодезических инструментов;
• Характеристики этих бетонных изделий довольно высокие за счет их промышленного производства, где они проходят контроль соответствия ГОСТу и проверку на качество.


  Схема стаканного фундамента

  Но это одновременно является и недостатком, так как это вид фундамента невозможно изготовить сразу на месте, все необходимые элементы приходится доставлять с завода;

• Цена самих элементов фундамента для колонн не так уж и высока, основные расходы появляются благодаря транспортировки элементов основания и их установки при помощи крана;
• Все детали имеют типовые размеры и изготовлены согласно нормам, что упрощает расчет конструкции фундамента. При этом в некоторых нестандартных случаях использование этого типа фундамента крайне затруднительно;
• При подсчете необходимого количества деталей для выполнения основания из фундамента стаканного типа обязателен точный расчет, в противном случае вам придется понести дополнительные расходы, причем неважно в какую сторону вы просчитались.

Вернуться к оглавлению

Нормы и требования, предъявляющиеся к стаканному фундаменту

По ГОСТу определяются основные условия, при которых возможен отпуск этого изделия с завода-изготовителя:

• Продукция может быть продана только по достижению своей отпускной прочности, которая составляет от 50 до 100% от запланированной;
• При изготовлении фундамента используется бетон марки не ниже М200;
• Изделие в обязательном порядке армируется, при этом арматура должна находиться под слоем бетона не менее чем в 3 см;
• Уровень водопоглощения бетона должен составлять не более 5%;
• При наличии трещин на поверхности изделия их размер не может превышать 0,1 мм;
• Продукция отпускается со снятыми монтажными петлями.

Вернуться к оглавлению

Применение в частном строительстве

Большого распространения в частном строительстве этот вид основания не получил. Однако при желании и здесь его вполне можно применить, если у вас есть возможность привлечь к работам спецтехнику, что вполне возможно в современных реалиях. Фундамент стаканного типа отлично подойдет для домов каркасного типа, гаражей, подземных сооружения и различных сопутствующих построек.

Вернуться к оглавлению

Расчет стоимости стаканных фундаментов

При использовании этого вида основания в его стоимость необходимо закладывать следующие позиции:

• Цены на необходимые детали от завода изготовителя на бетонный раствор, марка которого должна быть не ниже М300;
• Стоимость дополнительной арматуры и опалубки;
• Оплата за копку котлованов, хотя на этом можно и сэкономить, выполнив эту работу самостоятельно;
• Расходы на специальную тяжелую технику такую, как подъемный кран;
• Оплата за доставку со складов производителя;
• Стоимость колонны, которая будет установлена на этот фундамент.

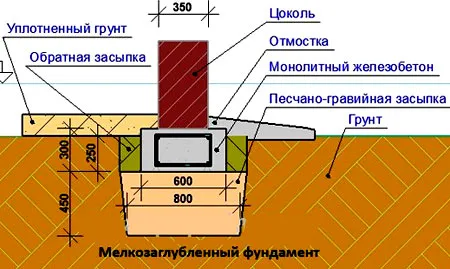

Схема мелкозаглубленного стаканного фундамента

В итоге окончательная цена такого фундамента оказывается достаточно ощутимой, что вполне компенсируется его долговечностью.

В любом случае применение этого основания в частном строительстве крайне неудобно из-за необходимости искать спецтехнику.

Какой фундамент надо сделать под дом из контейнера?

Для дома из контейнера рекомендуется использовать такой тип фундамента, который обеспечит надежную опору и стабильность для дома. Существует несколько типов фундаментов, которые можно использовать под дом из контейнера:

1. Ленточный фундамент: это самый распространенный тип фундамента для домов. Он представляет собой бетонную ленту, которая образует периметр будущего дома. Контейнеры для дома могут быть установлены на эту ленту, а также дополнительно закреплены болтами или сваркой.

2. Винтовой свайный фундамент: этот тип фундамента состоит из винтовых свай, которые завинчиваются в грунт. Винтовой свайный фундамент может использоваться в случаях, когда грунт имеет низкую несущую способность и не позволяет использовать традиционный ленточный фундамент.

3. Плитный фундамент: это тип фундамента, который используется для установки на сильно неоднородных грунтах, где традиционный ленточный фундамент может быть ненадежным. Плитный фундамент представляет собой толстую бетонную плиту, на которую устанавливаются контейнеры для дома.

Важно учесть, что выбор типа фундамента зависит от многих факторов, включая тип грунта, климатические условия, размеры дома и другие. Рекомендуется обратиться к опытным профессионалам в области строительства для получения консультации и выбора наиболее подходящего типа фундамента для дома из контейнера.
