Методы обвязки водонагревателя для различных устройств

В современном мире комфортное проживание невозможно представить без благ цивилизации, включая горячее водоснабжение. В случае, если место проживания – многоквартирный дом, всё обычно хорошо продумано застройщиками. Однако что делать, когда вашим постоянным местом жительства является загородный дом, где основные коммуникации, достигающие дома, ограничиваются водой, газом и электричеством?

Установка бойлера в загородном доме решает ряд важных проблем

Разновидности оборудования для загородного дома

Производителями предлагается несколько видов водонагревателей, отличающихся друг от друга конструкционными особенностями, способом установки прибора и топливом, используемым для правильной работы устройства. Далее будут рассмотрены основные виды.

Электрический водонагреватель накопительного типа

Другое название накопительного оборудования – бойлер. Представлено в виде емкости различного размера для реализации различных требований владельца загородного дома. В качестве нагревателя, внутри устройства устанавливается электрический ТЭН, который отвечает за повышение температуры воды внутри резервуара. Водонагреватели подобного типа довольно востребованы среди частных домовладельцев. Объясняется это высоким коэффициентом полезного действия при небольших энергозатратах.

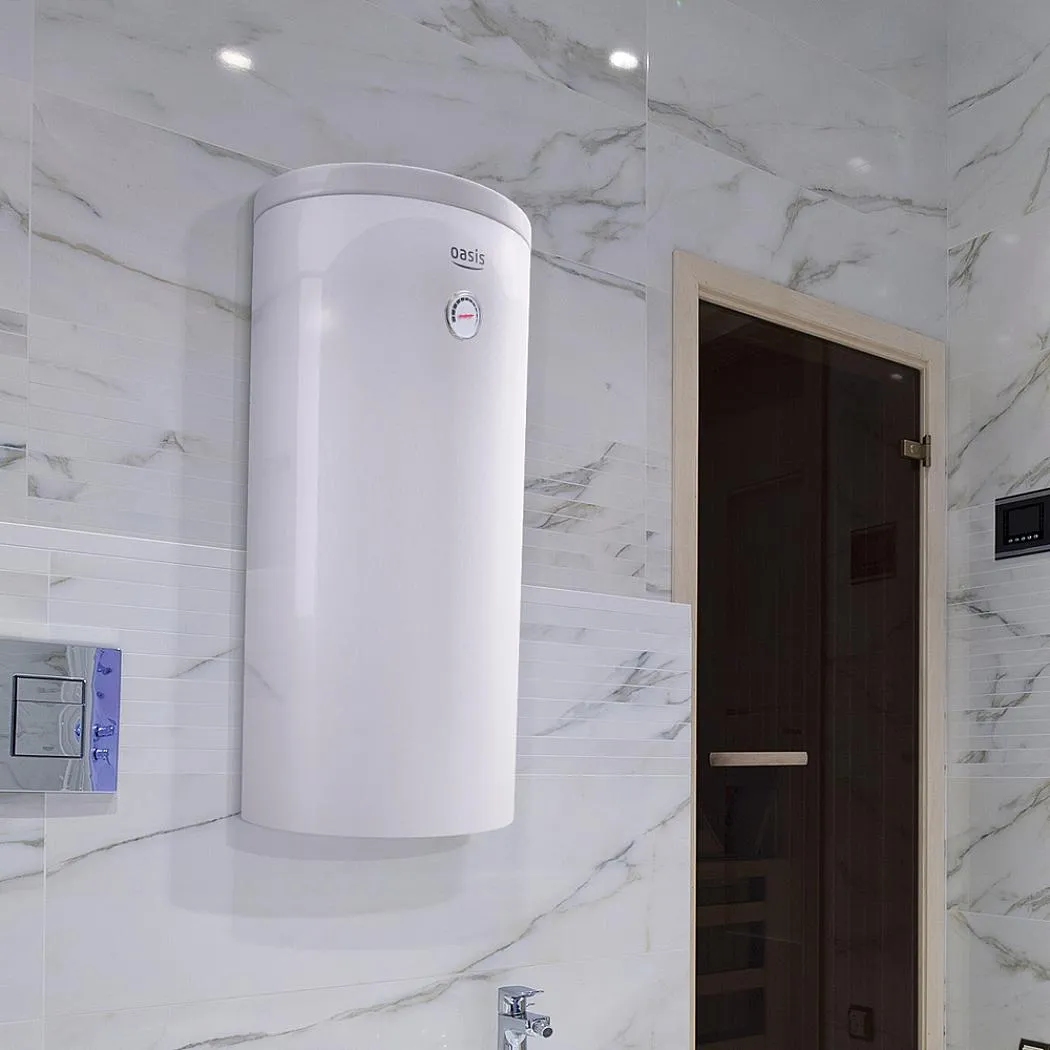

Объемные водонагреватели от 80 литров для монтажа на стену

Конструкционные особенности прибора:

• Корпус устройства, состоящий из трех слоев: внешнего, с защитным покрытием от механических повреждений и устойчивостью к агрессивным средам; внутреннего, выполненного из нержавеющей стали, не реагирующего на образование коррозии; внутренней теплоизоляционной прослойки. Такое исполнение позволяет получить эффект термоса, где вода, максимально долго остается горячей, без необходимости запуска дополнительного нагрева.
• Патрубки. Для правильной работы устройства, требуется как минимум два патрубка. Один из них обеспечивает подачу холодной воды, а второй отвечает за вывод горячей жидкости.
• Фланец. Устанавливается в нижней или верхней части емкости, в зависимости от способа размещения нагревательного прибора. На нем устанавливаются ТЭНы и температурные датчики.
• ТЭН. Отвечает за нагрев воды.

Среди недостатков электрического водонагревателя, нужно выделить несколько пунктов:

• К сожалению, габариты бойлера определяют лимит потребляемой воды в горячем виде. Чем больше объем емкости и выше мощность ТЭНа, тем дольше из крана течет горячая вода.

Холодная вода из крана приводит к появлению стрессовых ситуаций, а значит и дискомфорту

• Разогрев воды требует больших затрат времени. водонагреватель среднего размера на 50-60 литров, греется в течении 1-1.5 часов, что доставляет неудобства, особенно в вечерние часы, после прихода с работы.
• Большие габариты. Из-за внушительных размеров, для размещения прибора, необходимо подготавливать место, а это отнимает значительную часть свободной площади.

Внимание! Несмотря на это бойлеры пользуются неплохой популярностью, если их сравнивать к примеру, с электрическими водонагревателями проточного типа.

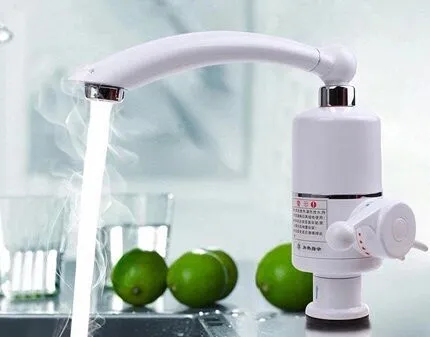

Проточные электрические водонагреватели

Для нагрева воды внутри устройств проточного типа, используются электрические ТЭНы или спирали. Вода, подающаяся в емкость, имеет непосредственный контакт с этими нагревательными элементами. Так как прибор проточного типа, то для того, чтобы максимально быстро получить горячую воду, в приборах устанавливаются мощные ТЭНы. Только так, можно получить практически сразу после включения горячую воду. Проточный водонагреватель: опыт использования

Среди недостатков имеется один существенный – это большое количество затрачиваемой электроэнергии на нагрев воды до запрашиваемых температурных параметров. Если будет использоваться особо мощный прибор (часто такие устройства можно встретить на производствах), то для подключения к электросети, потребуется прокладка силового кабеля с сечением, соответствующим нагрузке. Устройство проточного водонагревателя:

• Корпус. Маломощные устройства, чаще всего имеют пластиковую обшивку с привлекательным дизайном, гармонично вписывающимся в интерьер любого помещения.
• ТЭН. От мощности этого элемента зависит скорость нагрева проточной жидкости. При использовании приборов с высокой мощностью, горячую воду удается получить сразу после открытия крана и пользоваться ею неограниченное количество времени. Однако эксплуатация такого прибора приводит к перерасходу электрической энергии.
• Индикатор нагрева. Показывает температуру воды. В приборах высокой мощности, индикаторы могут отсутствовать, так как рассчитаны подачу воды с высокими показателями температуры, а для смешения жидкости используются крановые смесители.

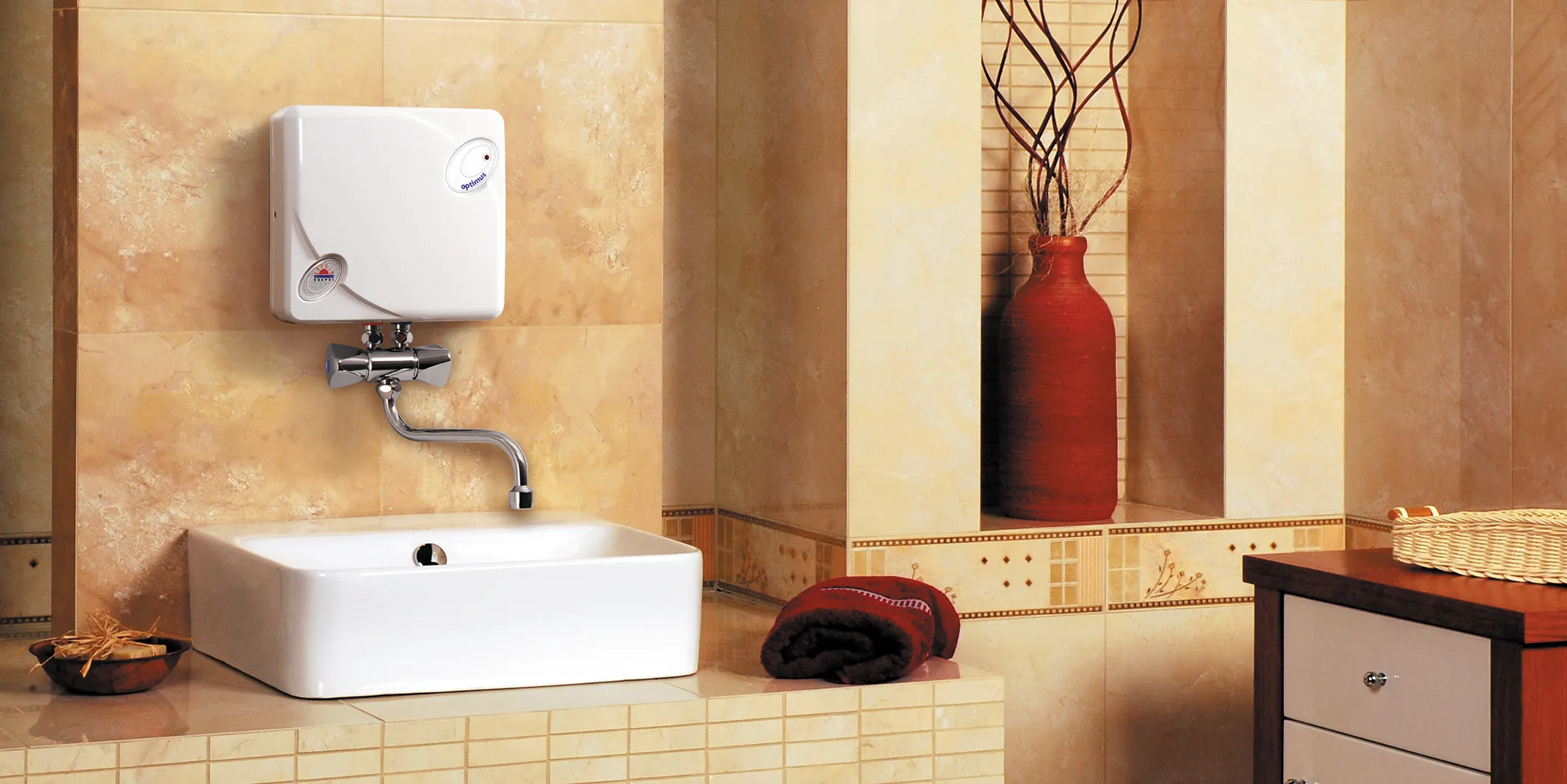

Рекомендуемое расположение проточного водонагревателя над умывальником

• Датчик протока. Следит за уровнем воды внутри резервуара. Если подача воды прекращается, то датчик подает сигнал и прибор отключается. Это сбережет ТЭН от перегрева и преждевременной поломки.
• Реле, клеммная коробка. Эти электрические элементы размещаются внутри прибора, в специально изолированной камере.

Внимание! Установка проточного водонагревателя для домашнего пользования, не требует владения особыми навыками, достаточно владеть минимальными знаниями сантехнических работ.

Накопительный газовый водонагреватель

Существует несколько газовых бойлеров накопительного типа. Все они имеют отличия друг от друга по конструкционных особенностям и другим характеристикам. Несмотря на это, принцип работы всех устройств одинаков и выглядит процесс следующим образом:

• Прибор, так как он работает с продуктами горения, а именно с газом, оснащается камерой сгорания. В нижней части корпуса размещена горелка.

Обзор на газовый бойлер Mor-Flo GX61 50t40

• Для беспрерывного горения, необходима подача кислорода. В приборах могут быть установлены дополнительные приборы обеспечивающие принудительную тягу, либо весь процесс происходит самостоятельно, путем подсоса воздуха в нижней части водонагревателя.
• Горелка накопительного бойлера не имеет непосредственного контакта с теплообменником, как это происходит в нагревателе проточного типа.
• В результате горения газа в камере образуется тепло и подается в жаровую трубу.
• Далее происходит контакт с водой, которой заполнена емкость накопителя, и она нагревается до установленных на индикаторном устройстве, показателей.
• Произведенный процесс позволяет получать разогретую воду из крана в больших объемах. При снижении температуры внутри емкости, автоматика запускает подогрев.
• При открытии крана, включается насос, запускающий холодную воду через входной патрубок, образуя давление внутри емкости. В результате этого, горячая вода выталкивается в магистральную трубу и спустя промежуток времени, подается в открытый кран.

Комфортная для умывания вода подается спустя 20-30 секунд после открытия крана

Интересно! Нагрев воды в газовых бойлерах осуществляется за более короткие сроки, чем электрических устройствах – всего за 20-30 минут. Остальное время, температура воды только поддерживается по заданным температурным параметрам.

Бойлер косвенного нагрева

По внешнему виду, бойлер косвенного нагрева мало чем отличается от обычного накопительного нагревателя. Однако заглянув внутрь и ознакомившись с принципом работы устройства, можно найти множество отличий. К примеру, для нагрева воды нужна энергия газового котла, который по необходимости подает разогретый теплоноситель к змеевику бойлера, представляющий своеобразный нагревательный элемент. Интересно! Благодаря своеобразной обвязке бойлера, теплоноситель от котла поступает внутрь котла, нагревая воду внутри накопительной емкости. Бойлер косвенного нагрева пришел на смену двухконтурному котлу, который менее эффективен нового устройства. Во-первых, нужно отметить, что после включения крана, можно сразу почувствовать поток горячей воды, не простаивая в ожидании, когда протекут остатки застоявшейся в системе остывшей жидкости. Во-вторых, для нагрева не используются никакие виды топлива, если не считать газ, который нужен для нагрева теплоносителя. Бойлер косвенного нагрева: описание и способы обвязки

Но в данном случае, подача осуществляется, и на систему отопления, и на нагрев воды внутри емкости. Таким образом удается «убить двух зайцев» одновременно. Важно! Обвязку электрического бойлера проводят под руководством знающего специалиста или четко следуя имеющейся инструкции.

Как провести монтаж в зависимости от типа водонагревателя

Если требуется провести установку нагревательного оборудования для домашнего пользования, то с этой задачей под силу справиться даже малоопытному мужчине. К тому же для сильной половины человечества важно доказать самому себе и другим, свою грамотность и умение владеть инструментом.

Установка настенного водонагревателя больших размеров, работающего от электричества

Условно, обвязка водонагревателя делится на три этапа:

• Поиск и подготовка наиболее подходящего места для установки емкости. Так как накопительная емкость может представлять собой крупногабаритное устройство, то подготовка площади является одной из основных задач. Место подбирается в непосредственной близости от точек водоразбора. Благодаря такой предусмотрительности, удастся добиться минимальных теплопотерь на пути следования от бойлера до точки водоразбора.

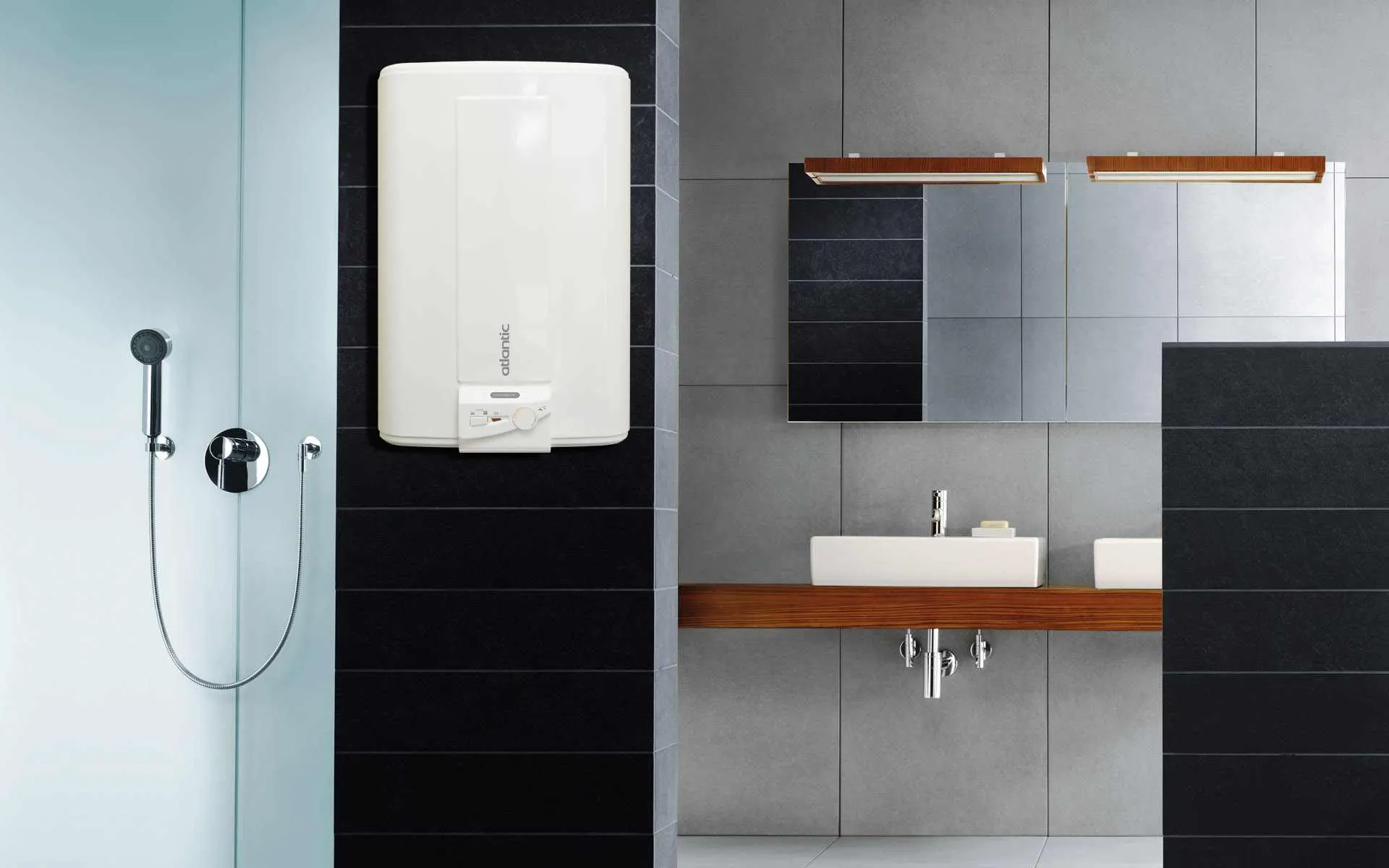

Монтаж габаритного настенного бойлера

• Подключение к водопроводу. В данном случае нужно обязательно учесть размер труб, материал из которого они изготовлены и их общую длину.
• Подключение к электросети. Для установки маломощного устройства будет достаточно проведения электрической проводки на 220 В. В противном случае, придется нанимать специалистов для прокладки трехфазной магистрали. Подключение самого устройства к подготовленной проводке, как правило, не вызывает сложностей.

Обвязка водонагревателя накопительного типа, производится после предварительного ознакомления с инструкцией, прилагаемой в комплектации к устройству. В ней указаны точные размеры для правильного размещения креплений. Обвязка накопительного водонагревателя требует следующий набор инструментов:

• Чертежный инструмент – карандаш или маркер.
• Инструмент для проведения замеров – рулетка.
• Перфоратор – поможет пробурить отверстия под элементы крепления.
• С помощью пузырькового уровня можно получить идеально установленное устройство.
• Вспомогательные инструменты для работы с электричеством и сантехническими сгонами – пассатижи и разводной ключ.

Подготовка к установке бойлера

Далее потребуется снять размеры расположения креплений на корпусе устройства либо внимательно изучить их в инструкции и провести разметку на стене – в месте, где планируется монтаж водонагревателя. Внимание! Необходимо помнить, что между верхней точкой бойлера и потолком, должен оставаться минимальный зазор 5-7 см. Крепления представляют собой крючкообразные элементы, поэтому для комфортного навешивания прибора на стену, потребуется небольшой зазор. До установки водонагревателя, также нужно понять из какого материала выстроена стена или перегородка. Она должна быть достаточно крепкой. Если перегородка выполнена из гипсокартона, то вариант настенного крепления сразу же отпадает либо требует предварительного усиления конструкции.

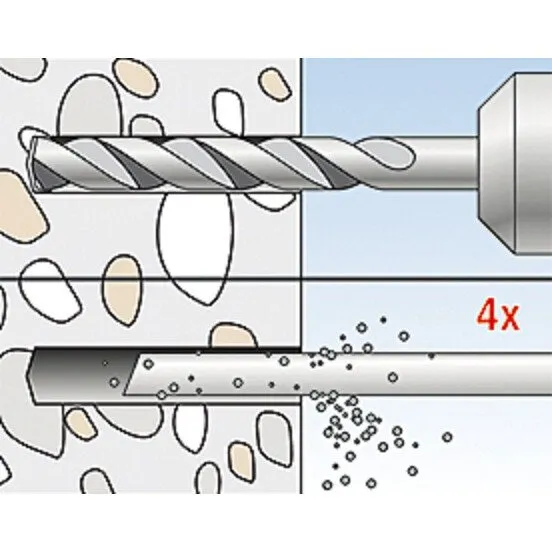

Пробуриваем отверстие под элементы крепления

Элементы, на которые будет подвешиваться водонагреватель, также должны соответствовать заявленным нормам и быть способными справляться с оказываемой на них нагрузкой. Так, например, чтобы провести установку накопительного бака на 100 или 150 литров, потребуется подготовить крепежные крюки диаметром не меньше 12-14 мм. Закрепив на стене монтажную планку или крюки убедитесь в правильности их расположения приложив строительный уровень. Как только устройство будет подвешено на стене, можно переходить к обвязке водонагревателя. Для этого подготовьте разводной ключ, паяльник и ножницы для пластиковых труб. Количество расходников (фитингов, тройников, подмоток и других материалов), определяется по месту, исходя из схемы конструкции. Интересно! Некоторые владельцы, при условии, что бойлер устанавливается в отдельном помещении, для прокладки магистрали от подачи холодной воды до бойлера, используют бронированные шланги. Это облегчает процесс монтажа и снижает затраты на покупку материала.

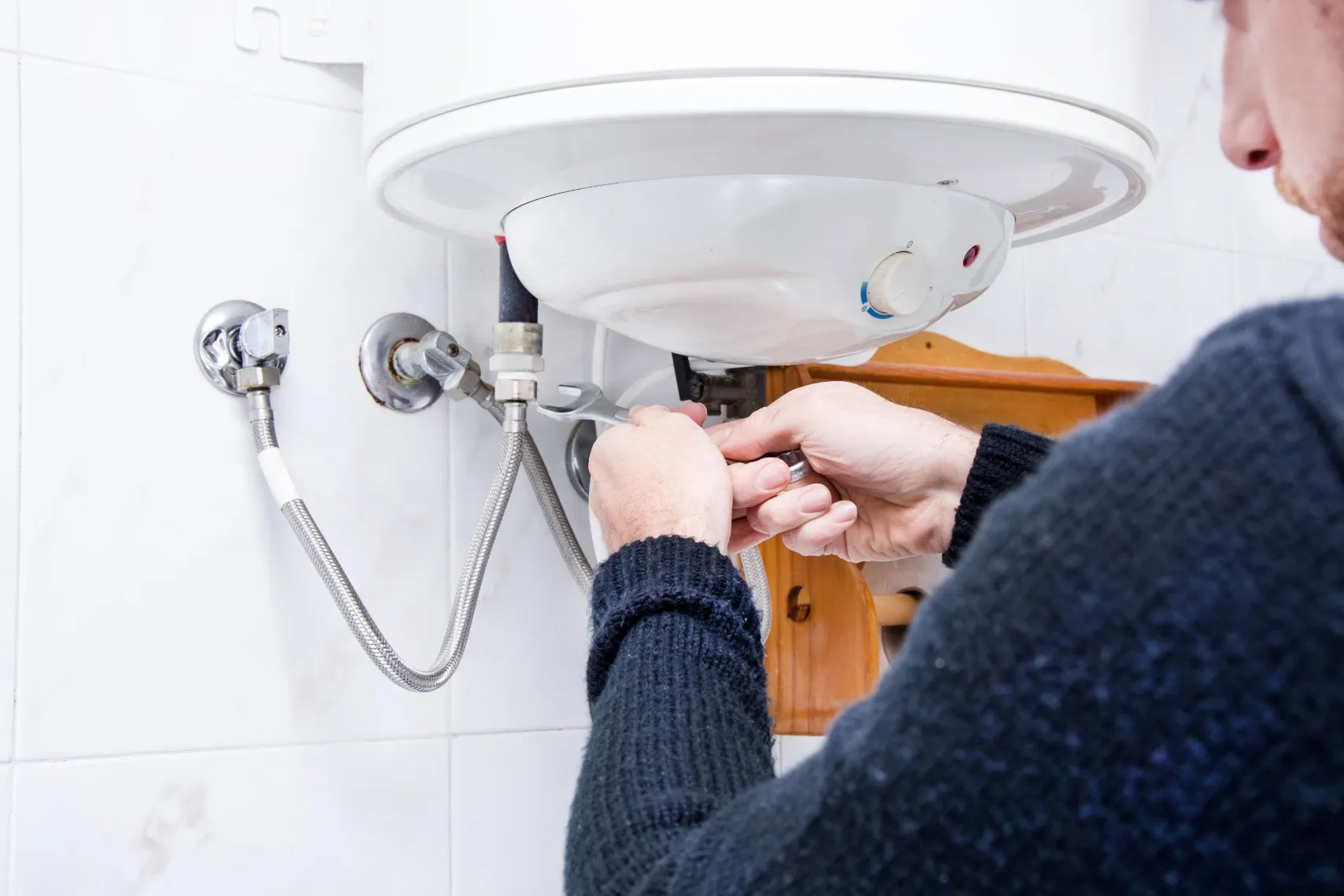

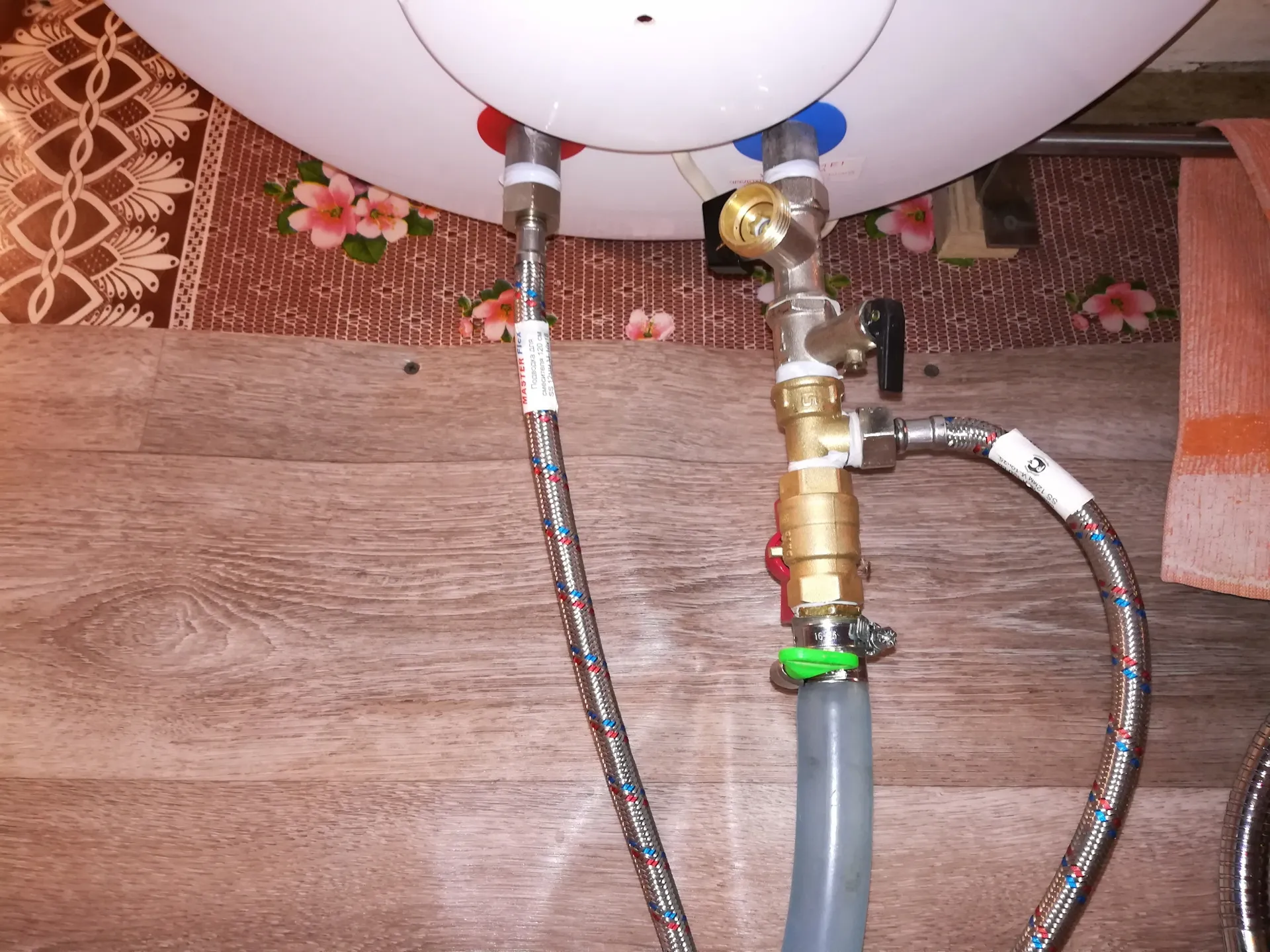

Подключение через бронированный шланг

Монтаж малогабаритного устройства

Водонагреватели такого плана устанавливаются исключительно для решения целенаправленных нужд – например, для обеспечения горячей водой крана на кухне или рукомойнике в ванной комнате. Обвязка малогабаритного водонагревателя мало чем отличается от приборов большого размера, однако присутствует ряд нюансов, которые стоит учитывать:

• Место установки. Для начала нужно четко знать для каких нужд будет использоваться устройство и в каком месте его устанавливать. Это будет определять в дальнейшем модель бойлера и схему подводки трубопровода. Существует два типа устройств: с верхним и нижним расположением штуцеров. Первый вариант предусмотрен для установки в нижней части стены, например, под столешницей на кухне. Нижнее подключение подходит для подвешивания над раковиной.
• Прежде чем покупать водонагреватель, осмотрите размеры размещения креплений – не помешает ли подвешенное устройство другим предметам мебели.

Установка бойлера на 10 литров

• Нижнее подключение требует установки ответвлений для слива. Это поможет избавиться от воды, если потребуется демонтаж для проведения ремонтных работ или профилактического осмотра. В случае если прибор имеет верхнее подключение и расположен в нише стола или мойки, то это облегчит процесс демонтажа устройства, наполненного водой.

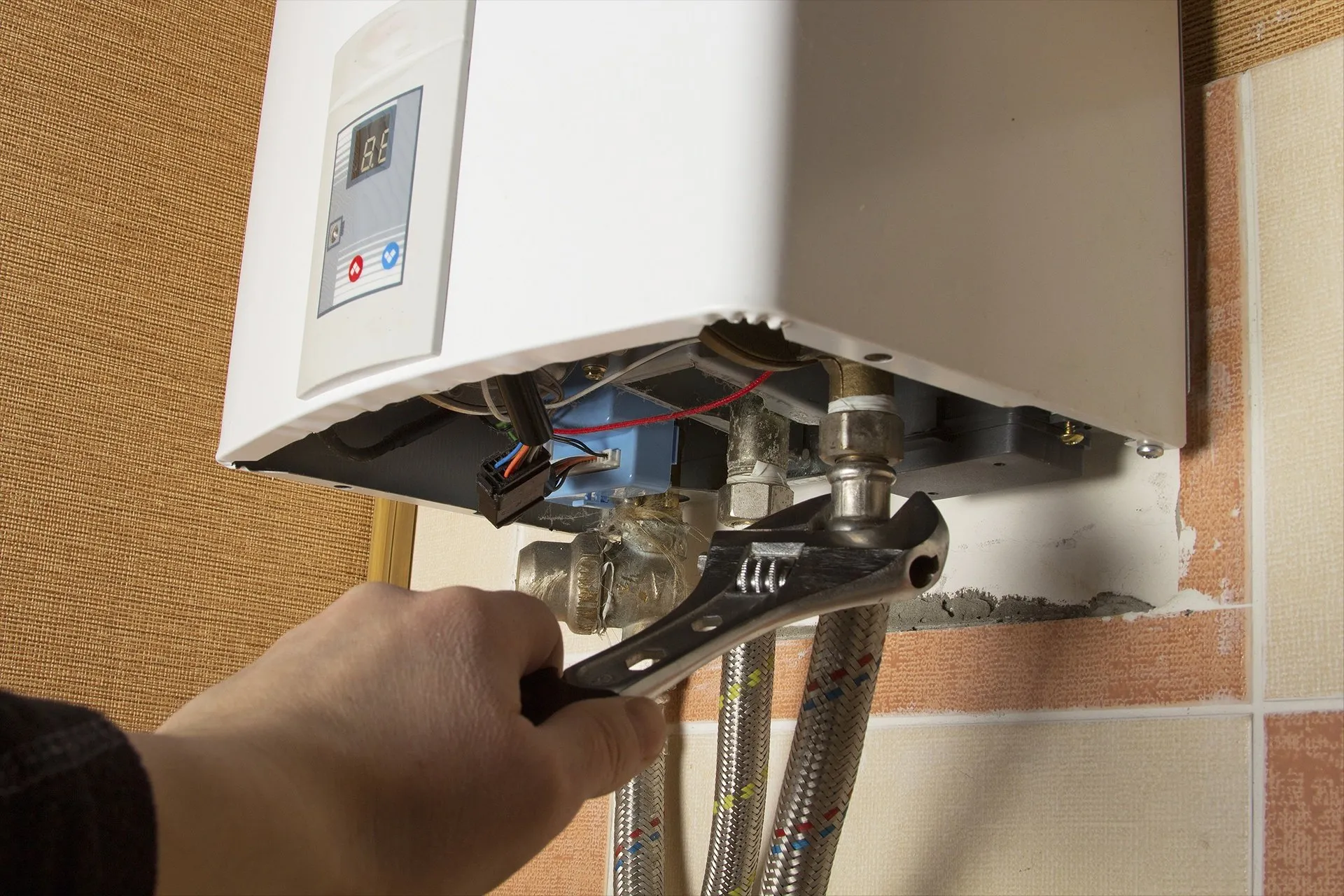

Крепление проточного водонагревателя

Водонагреватели проточного типа, осуществляют нагрев воды по мере необходимости. Модели представлены небольшими и легкими устройствами. Их работа не ограничивается объемом накопительного бака, и потому они способны согревать воду, в необходимом для пользователя, количестве. После открытия крана с горячей водой, происходит запуск устройства, где, осуществляется нагрев жидкости. Уже спустя 20-30 секунд, из крана льется вода нужной температуры.

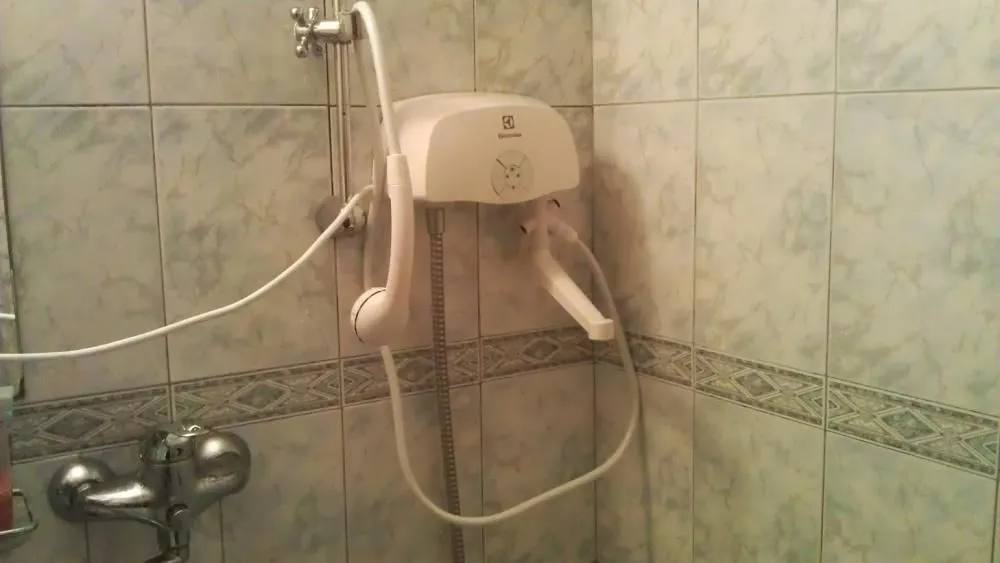

Проточный водонагреватель в ванной комнате

Чтобы пользоваться таким устройством и получать постоянно горячую воду, не ограничивая при этом внешнее пространство установкой громоздких приборов, приходится идти на жертву и оплачивать не маленькие счета за электроэнергию. Хотя если рассматривать, что такой прибор установлен на даче, где он эксплуатируется минимальное количество времени, то данный вариант вполне уместен, и даже считается наиболее комфортным. При прокладке электрического кабеля, нужно понимать, что мощный нагреватель водонагревателя оказывает большую нагрузку на силовые сети и потому сечение провода должно быть не меньше 4 мм2. Также на линию устанавливают автоматический выключатель, чтобы избежать поломок от перегрузок. Прибор, как правило, настенного типа, и потому монтаж мало чем отличается от обвязки накопительного водонагревателя с аналогичным способом размещения.

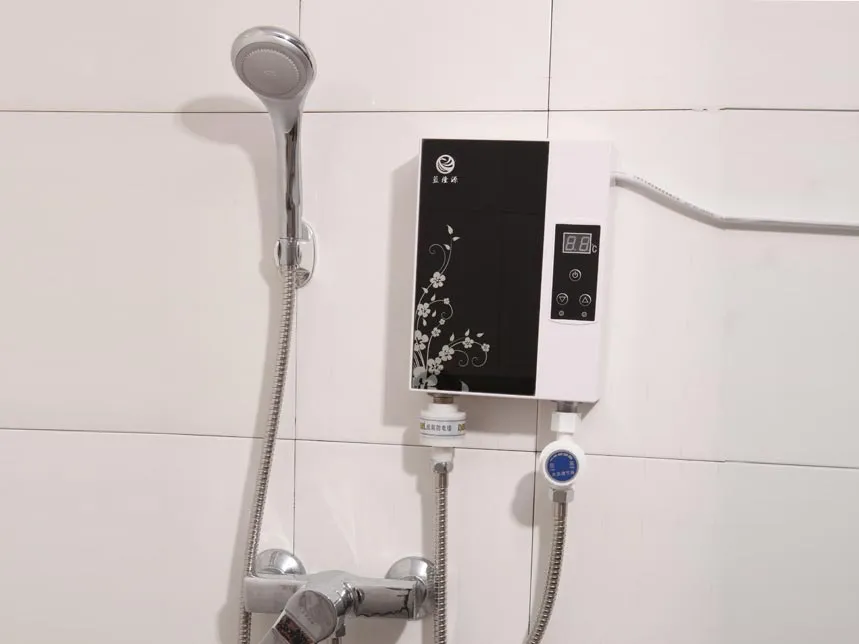

Небольшой проточный водонагреватель в ванной комнате

Отличительной особенностью монтажа проточного водонагревателя, является то, что отвод и подача воды производится без установки предохранительного клапана и сливных элементов. На входной и выходной водной магистрали устройства, требуется обязательная установка запорной арматуры. Это поможет при необходимости перекрыть вентили, если возникнет необходимость демонтажа нагревателя с целью ремонта или полной замены.

Как установить газовый водонагреватель

Пожалуй, нельзя найти более дешевого варианта для получения горячей воды, а в некоторых случаях этот способ является единственным. Однако установка газового оборудования таит некоторые трудности. Так, например, для чтобы установить газовую колонку, потребуется получить разрешение, сопровождаемое проектным решением от газовой компании.

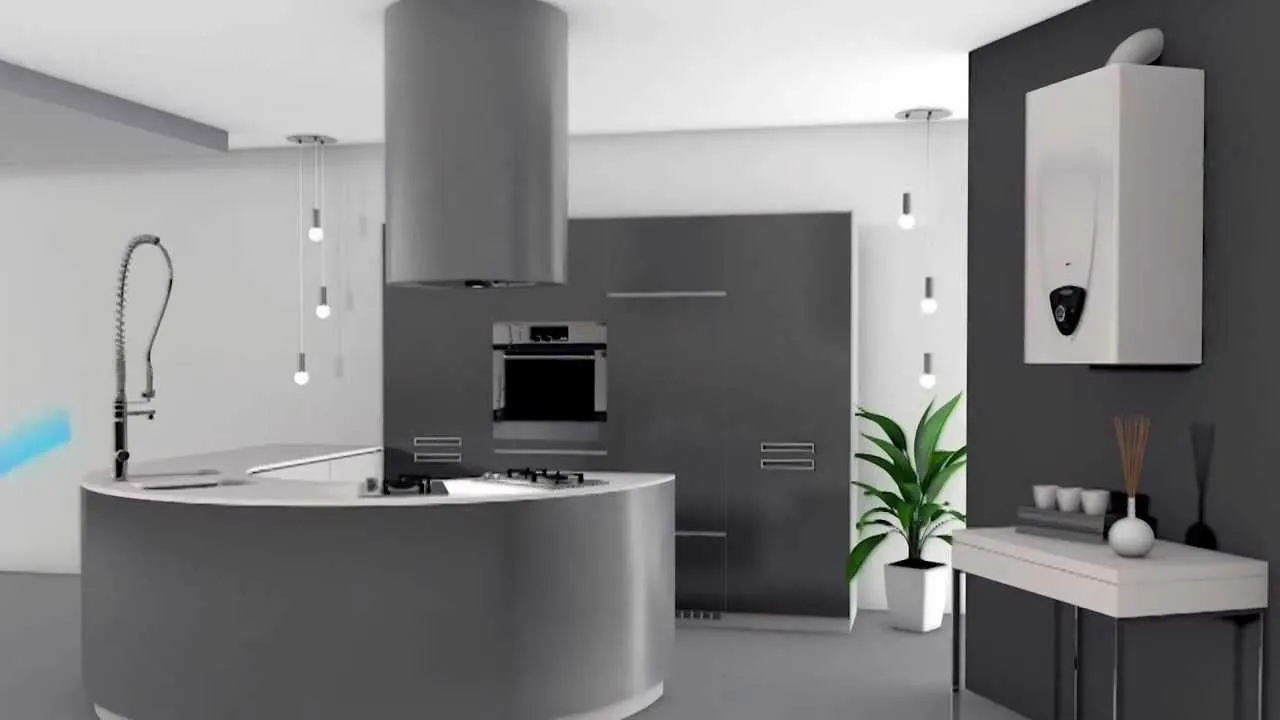

Газовая колонка в интерьере: эстетичное сочетание с дизайном помещения

Помимо размещения крепления и навешивания устройства на стену, потребуется оборудовать выходное отверстие для размещения дымоотводящих труб, через которые будут отводится продукты горения. Чтобы обезопасить себя и жильцов дома, рекомендуется приобрести смонтировать устройство анализирующее концентрацию углекислого газа в помещении – газоанализатор. В случае утечки, прибор своевременно подаст сигнал и оповестит владельца о возможной опасности. Внимание! Также, по требованию газовых служб, возможно потребуется оборудование воздуховода. В случае если установка газового водонагревателя производится в доме, где изначально было установлено устройство подобного плана, то в данном случае, потребуется обратиться в газовую службу и согласовать с ней соответствие прибора действующим нормам. Интересно! Планирование установки газового водонагревателя в доме, превышающем 11 этажей, не увенчается успехом, так как такое решение не будет одобрено газовой службой. Установка газовой колонки – правила и особенности

Процесс монтажа выглядит примерно следующим образом:

1. Снимите замеры с элементов крепления на газовой колонке. Главное понять на каком расстоянии находятся отверстия для размещения крепежных болтов.
2. Определите расположение устройства на стене. При этом важно учесть расположение близ располагающейся мебели. При правильном монтаже, между мебелью и водонагревателем должен сохраняться зазор не менее 2-3 см.
3. В случае если в комплектации идет монтажная планка, то предварительно ее закрепите на стене. Если же планки нет, то возможно потребуется снять переднюю часть обшивки и через специальные отверстия произвести крепление к стене.
4. Далее подводятся водопроводные трубы. Для этого используют элементы конструкции из аналогичного центральной магистрали материала. Подключение производится согласно меткам, оставленным производителем в нижней части устройства. Главное не перепутать горячую и холодную воду местами.
5. В конце монтажа остается подключить газ. В зависимости от особенностей помещения и подвода газовой магистрали, подключение может быть жестким или гибким. В последнем случае используется бронированный шланг.

Подключение газовой колонки

Важно! Ни в коем случае не производите самостоятельный запуск в эксплуатацию устройства, это может привести в лучшем случае к штрафу и вплоть до взрыва газового прибора.

Коротко о главном

Только правильное подключение при полном соблюдении правил, частично указанных в инструкции по эксплуатации устройства, даст уверенность в том, что установленный бойлер будет служить долго и не беспокоить. Минимальные сомнения в своих силах говорят о необходимости обращения к квалифицированным специалистам, которые смогут выполнить всю работу качественно и за короткое время.

Намного ли отличается монтаж настенного бойлера от установки емкости на пол?

Куда установить накопительный водонагреватель?

Место установки накопительного водонагревателя зависит от нескольких факторов, таких как его размер, тип, мощность, а также особенностей помещения. Однако, в целом, рекомендуется устанавливать накопительный водонагреватель в местах, близких к точкам потребления горячей воды, таких как ванные комнаты, кухни и прачечные. Вот несколько распространенных мест установки накопительных водонагревателей:

1. В ванной комнате: Накопительный водонагреватель может быть установлен в ванной комнате, если вам необходимо обеспечить горячей водой душ, ванну или раковину. Обычно он устанавливается на стене или на полу, но нужно учитывать размеры помещения.

2. На кухне: Если вы хотите обеспечить горячей водой раковину на кухне, то накопительный водонагреватель можно установить в шкафу под раковиной. Но учитывайте, что накопительный водонагреватель находящийся в помещении с температурой ниже нуля может быть недостаточно теплым для создания горячей воды.

3. В прачечной: Накопительный водонагреватель может быть установлен в прачечной, если вам нужно обеспечить горячей водой стиральную машину.

4. В специальной комнате: Если вам нужно обеспечить горячей водой несколько точек потребления воды, например, во всем доме, то накопительный водонагреватель может быть установлен в отдельной комнате или технической зоне.

При выборе места установки накопительного водонагревателя необходимо учитывать его размеры, технические требования и пропускную способность водопроводной системы. Также необходимо учитывать возможность его обслуживания и ремонта в будущем. Рекомендуется обратиться к специалисту по установке и обслуживанию водонагревателей, чтобы выбрать оптимальное место установки и установить накопительный водонагреватель правильно и безопасно.
