Обвязка настенного котла отопления — основные принципы и советы по схеме подключения

Обеспечение газовым отоплением является ключевым этапом в процессе обустройства здания. Уровень комфорта в доме на продолжительный период напрямую зависит от качества выбранных материалов и профессионализма монтажа.

В предложенной нами статье приведены правила и проверенные на практике схемы обвязки отопительного оборудования. Даны рекомендации, обеспечивающие качество сборки и дальнейшую безупречную эксплуатацию котла. Представленная нами информация опирается на строительные нормативы.

Содержание статьи:

• Почему правильная обвязка – это так важно?
• Основные узлы и элементы системы
• Полипропилен – оптимальное решение
• Расположение и монтаж газового котла
• Особенности разных схем обвязки
  • Способ 1: обвязка в гравитационных системах
  • Способ 2: обвязка котла с циркуляционным насосом
• 7 рекомендаций опытных мастеров
• Выводы и полезное видео по теме

Почему правильная обвязка – это так важно?

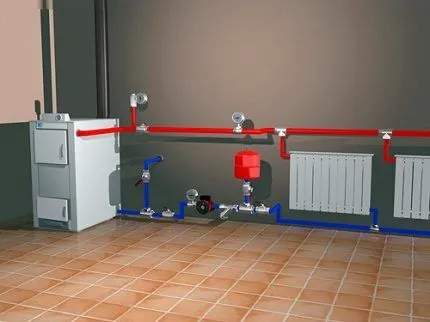

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Галерея изображений

Фото из

Твердотопливные котлы – привычные и надежные

Настенная электрическая модель

Жидкотопливный котел в доме

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, — СНиП.

Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать схему отопления, расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

• Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
• Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
• Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
• Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.

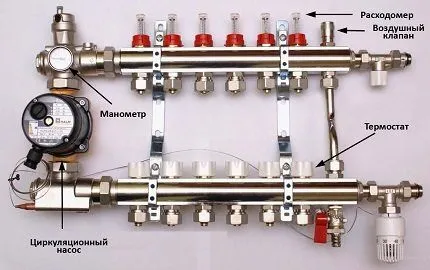

При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Основные узлы и элементы системы

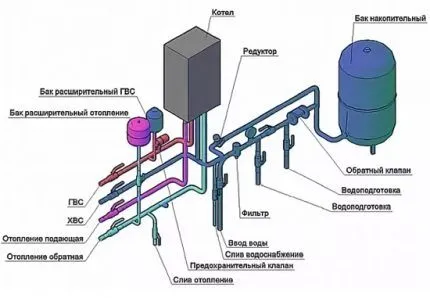

Для обустройства газовой обвязки потребуются такие приборы:

• манометр;
• циркуляционный насос;
• расширительный бак;
• сливной кран;
• шаровой кран;
• балансировочный кран;
• система фильтрации;
• клапаны (распределительный, обратный, предохранительный и т.д.).

Каждый из узлов выполняет собственные функции, и необходимость их монтажа определяется конструкцией отопительного оборудования. Так, если насос изначально входит в комплектацию котла, то его не требуется приобретать отдельно.

Галерея изображений

Фото из

Замкнутые системы имеют определенный объем, и отопительная не исключение. Вода расширяется при нагреве, за счет чего растет давление. Чтобы в системе не появились течи, нужен расширительный бак, куда поступает лишняя жидкость. Еще одна функция прибора – восполнение дефицита воды, когда температура снижается

Прибор нужен для стабилизации работы системы. Он поддерживает давление, которое необходимо для того, чтобы вода свободно перемещалась по системе, несмотря на естественное сопротивление. Обладатели частных домов обычно покупают насосы с мокрым ротором. У этих моделей относительно низкий КПД, зато они не шумят при работе

Манометр работает в связке с предохранительным клапаном. Прибор измеряет давление, а клапан срабатывает, когда оно достигает предельно допустимых отметок. Пока котел отключен, давление в замкнутой системе остается неизменным, однако оно начинает расти сразу после включения горелки котла: вода прогревается, расширяется и перемещается. Если процесс не контролировать, это может привести к поломкам и даже взрыву

Это устройство регулирует объем теплоносителя, поступающего к приборам отопления. Если схема простая, а диаметр труб изначально просчитан точно, в балансировочном клапане не возникает потребности, но сложную конструкцию лучше все-таки снабдить таким вентилем

Устройство необходимо для удаления воды из всей системы или какого-то одного ее участка. Есть несколько видов кранов из разных материалов: прямые, угловые, латунные, полипропиленовые и т.д. При выборе следует ориентироваться на особенности конструкции системы и предположительную частоту использования прибора

Нельзя сказать, что без фильтра отопление не будет работать. Вопрос не в функциональности такой системы, а в ее долговечности. Мелкий мусор и кусочки окалины постоянно циркулируют по трубам вместе с теплоносителем и повреждают узлы системы изнутри. Накапливаясь, они могут создать механическую преграду для движения теплой воды

Приборы изготавливают из латуни и стали. Они бывают ручными, а также с приводами – электрическими или пневматическими. Краны выполняют функцию управления теплоносителем в трубопроводе. С помощью устройства можно легко переключить его в другое направление

Функция обратного клапана – направлять поток теплоносителя лишь в одну сторону, не допуская движения обратно по трубе. Только так можно добиться безаварийной работы отопления. В то же время прибор не должен ухудшать эксплуатационные и технические показатели системы, поэтому стоит уделить внимание выбору правильного устройства

Расширительный бак в системе отопления

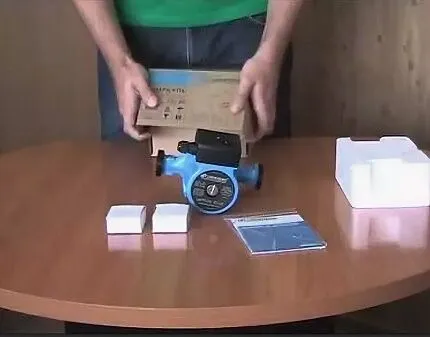

Установка циркуляционного насоса

Установка манометра в обвязке

Балансировочный кран для системы обогрева

Сливной кран – важный узел системы

Фильтр механической очистки

Шаровой кран – элемент арматуры

Принцип работы байпаса с обратным клапаном

В обвязке газового котла обязательно должны быть установлены запорные устройства, приборы контроля давления и защитные системы. Причем все узлы следует тщательно подбирать, а экономия на них чревата поломками.

При подборе оборудования для обвязки котла имеет смысл изучать рейтинги, отзывы покупателей, особенно если речь идет о циркуляционных насосах. Эти приборы отвечают за равномерный прогрев и одинаковую температуру всех радиаторов в доме

Стоит переплатить за оборудование и трубы от производителей с хорошей репутацией. Это гораздо дешевле, чем потом ремонтировать отопление.

Полипропилен – оптимальное решение

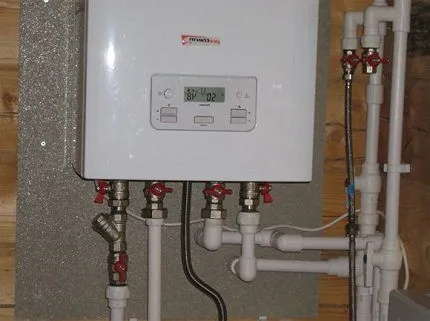

Многие специалисты высказываются в пользу обвязки газового оборудования полипропиленом. Их главный аргумент – универсальность и возможность без особых проблем реализовать любую схему. С другой стороны, неопытному мастеру вряд ли придется иметь дело с системами повышенной сложности.

Разработку и монтаж схем обвязки повышенной сложности лучше доверить специалисту. Неопытный мастер может совершить ошибки, которые приведут к снижению эффективности системы или вообще поставят под угрозу ее работоспособность

Главное достоинство полипропиленовых трубопроводов – надежность. Если верить производителям, их продукция служит 40 лет и более.

Материал устойчив к повышенному давлению (может выдерживать до 25 бар), хорошо переносит гидроудары и температуру 95 градусов. Есть и недостаток, который нужно принимать в расчет: такая обвязка котла снижает КПД системы обогрева.

При проектировании обвязки лучше отдать предпочтение схеме, предполагающей минимум сгонов. Это повысит шансы на сохранение герметичности системы в будущем

Подсоединение котла к газопроводу должно быть жестким («американка», металлический сгон). Из всех видов прокладок подходят только паронитовые, т.к. пластичные материалы (резина, фум, пакля) деформируются, что приводит к утрате герметичности или уменьшению внутреннего диаметра газового трубопровода.

Расположение и монтаж газового котла

Основное правило выбора месторасположения напольного котла: он не должен находиться выше батарей. Если его не придерживаться, возможно появление пузырьков воздуха и образование пробок в системе. Труба, отходящая от котла, должна располагаться строго по вертикали.

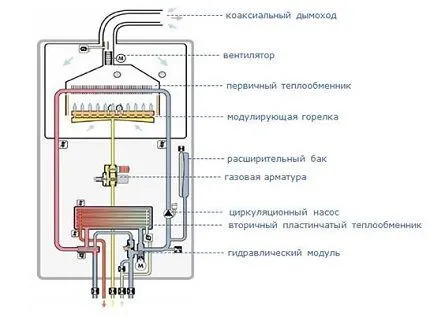

Если же выбор сделан в пользу настенной модели, то она должна быть оборудована автоматическим воздухоотводчиком. При разработке схемы обвязки обязательно учитывают подобные нюансы.

Для отопления с принудительной циркуляцией лучше выбрать модель со встроенными дополнительными механизмами. А вот для гравитационной системы это ненужные узлы, и переплачивать за них нет смысла

Многие современные модели заранее укомплектованы всеми необходимыми дополнительными приборами: расширительными баками, защитными системами, насосами. Их недостаток – высокая цена по сравнению с более «простыми» котлами.

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.

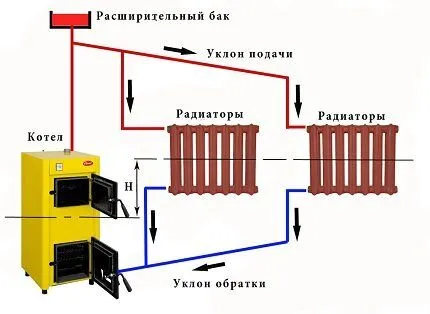

Способ 1: обвязка в гравитационных системах

Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

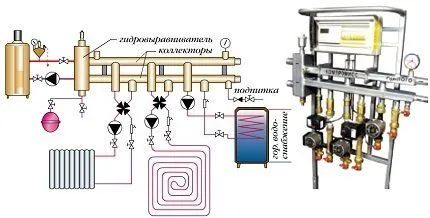

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

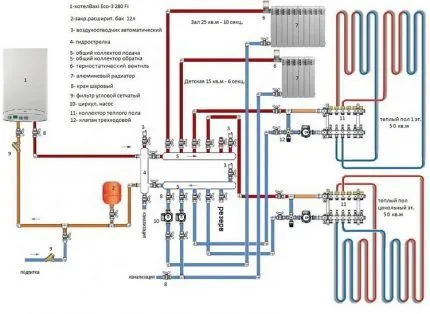

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

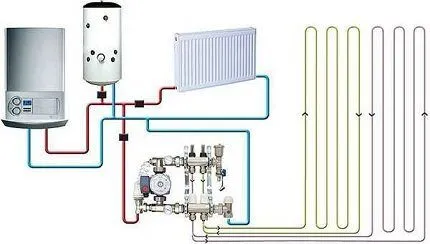

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

7 рекомендаций опытных мастеров

Для каждой системы отопления схему обвязки подбирают индивидуально, и способы ее реализации тоже могут очень различаться.

Однако есть несколько общих рекомендаций, которых следует придерживаться:

1. Котел монтируют в соответствии с нормативными требованиями ниже уровня радиаторов. Если модель напольная, то под ней должен быть негорючий материал – металл, бетон или глина. Если настенная, то доступ к ней должен быть свободным. Вентиляция и освещение обязательны.
2. В обвязку газового котла входит коаксиальный дымоход. При его подключении необходимо позаботиться о непроницаемости стыков.
3. После монтажа котла и дымохода приступают к установке группы безопасности в таком порядке: манометр, потом предохранительный клапан, а после него – автоматический воздухоотводчик.

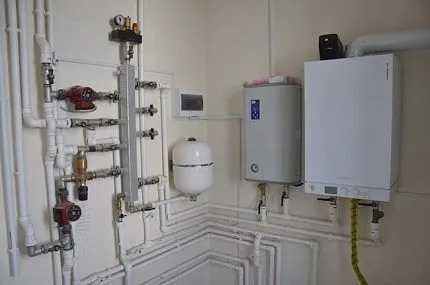

4. К коллектору подводят трубопровод 1.25 дюйма, по ходу которого монтируют защитные системы, насос, гидрострелку, еще один воздухоотводчик.
5. Для подачи теплоносителя к радиаторам от гребенки отводят 3 однодюймовых трубы, а оставшиеся патрубки закрывают заглушками. После этого уже устанавливают и подключают радиаторы, трубы обратки.
6. Если система комбинированная («2 в 1»), то контур теплого пола снабжают отдельным насосом.
7. Расширительный бак ставят между гидрострелкой и котлом.

Иногда приходится устанавливать устройства автоматизации работы котла. Это требуется, если обвязка котла предусматривает сложную систему регулировки отопления. Тогда температурный датчик монтируют на улице, а в комнате ставят термостат.

Выводы и полезное видео по теме

Предлагаем несколько видеоуроков, которые помогут решить задачу обвязки газового котла.

Видео #1. Советы мастера по обвязке котла полипропиленом (простая схема):

Видео #2. Инструкция по монтажу сложной обвязки настенной модели котла:

Видео #3. Нюансы подключения напольной модели:

Желательно выбрать такую схему газовой обвязки, которую можно смонтировать без посторонней помощи. Однако если есть сомнения, совет профессионала никак не помешает.

Особое внимание обратите на выбор материала трубопроводов, позаботьтесь об установке фильтра для очистки теплоносителя. Гладкие внутренние стенки труб и чистая вода в них – залог длительной и стабильной работы отопительной системы.

Пишите, пожалуйста, комментарии в расположенном ниже блоке. Не исключено, что вам известны технические тонкости обвязки котла, не отмеченные в статье. Делитесь полезной информацией, задавайте вопросы, размещайте фото по теме статьи.

Что нужно для обвязки котла?

Обвязка котла — это система трубопроводов и арматуры, которая используется для соединения котла с системой отопления и горячего водоснабжения. Обвязка котла обеспечивает передачу тепла и жидкости между котлом и системой отопления и горячего водоснабжения.

Для обвязки котла необходимы следующие компоненты:

1. Трубопроводы: трубы, которые соединяют котел с системой отопления и горячего водоснабжения. Трубы могут быть изготовлены из различных материалов, таких как медь, сталь, пластик или композитные материалы.

2. Арматура: краны, вентили и другие устройства, которые используются для контроля и регулирования потока жидкости в системе обвязки котла.

3. Насос: устройство, которое помогает циркулировать жидкость между котлом и системой отопления и горячего водоснабжения.

4. Экспанзионный бак: устройство, которое помогает компенсировать изменения давления в системе и защищает котел и другие компоненты системы от повреждений.

5. Фильтры: устройства, которые помогают очищать жидкость от загрязнений и предотвращают повреждение котла и других компонентов системы.

При обвязке котла необходимо учитывать требования местных норм и стандартов безопасности, а также обращаться к квалифицированному специалисту для проектирования и установки системы обвязки котла.

Видео. обвязка двухконтурного котла
