Монтаж пленочного теплого пола — обзор и процесс установки

Пленочная система теплого пола – это метод электрического обогрева, который поддерживает комфортную температуру внутри помещения. При наличии определенных умений вы можете самостоятельно установить эту систему теплого пола.

Конструктивные особенности

Электрические пленочные полы имеют многослойную структуру. Нагревательным элементом служит карбон или карбонографитовая смесь. Чаще всего ее наносят полосами шириной 1,5 см на устойчивый к высоким температурам полипропилен. Для защиты от различного рода повреждений он с двух сторон запечатан в плотный полимер. Вдоль всей нагревательной пленки проходит токопроводящая медная шина, под которой имеется контактное серебряное покрытие. Все секции соединены параллельно, что обеспечивает работоспособность системы в целом, даже если один из ее элементов перестанет функционировать.

Толщина карбонового теплого пола не превышает 0,47 мм, а возможность укладки без использования цементной стяжки практически не повышает уровень пола в помещении. Термопленка выпускается в рулонах, которые облегчают ее раскладку. Ширина полосы от 50 до 100 см. Мощность нагревательной пленки в зависимости от производителя и модели от 130 до 230 Вт/м2. Допускается разрезать пленку, чтобы подогнать по размеру обогреваемой площади, но только по отмеченным линиям. Расстояние между ними 25 см.

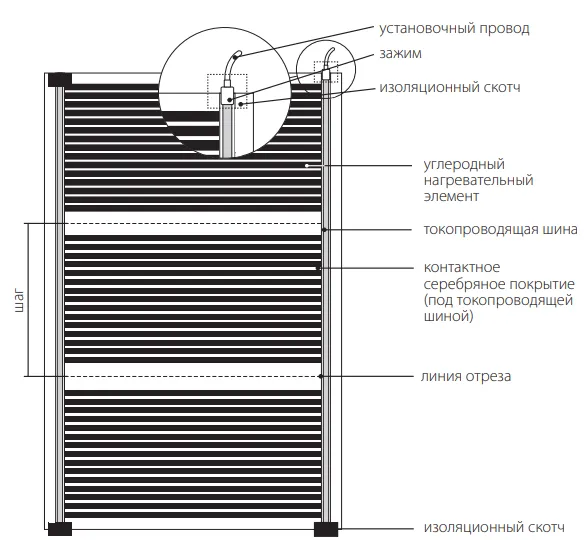

Конструкция нагревательной пленки (вид снизу)

Инфракрасный пленочный пол предназначен для укладки сухим способом, то есть без использования плиточного клея или стяжки. Его можно монтировать под линолеум, ковролин, паркетную доску, а также под ламинат. Обратите внимание, что напольное покрытие должно быть совместимо с теплыми полами.

Пленочный пол подходит для создания комфортных условий в жилых домах, административных, общественных зданиях. Им можно обогревать спальни, гостиные, сауны, балконы, лоджии, теплицы, рабочие кабинеты.

В регионах с холодным климатом термопленку можно применить только как дополнительный источник обогрева. Она просто не справится с повышенной нагрузкой, однако может служить аварийным отоплением на случаи выхода из строя центрального отопления при серьезных морозах.

Монтаж

Перед тем как приступить непосредственно к установке обогрева важно провести подготовительные мероприятия. Они направлены на обеспечение рационального выполнения всех последующих этапов монтажа.

Определение площади обогрева

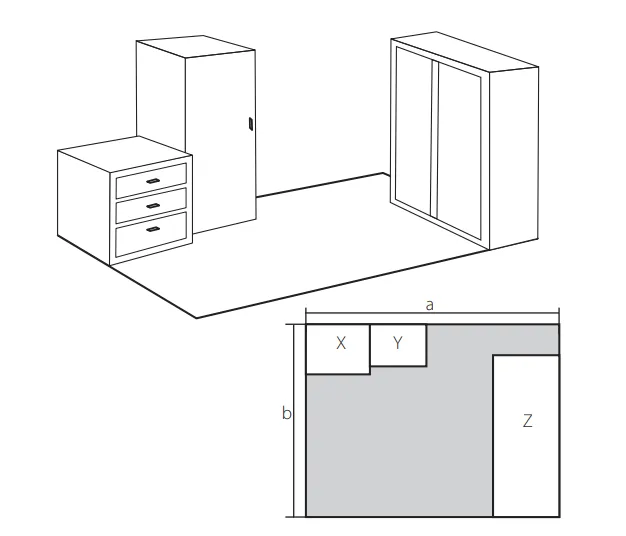

В первую очередь определяют размеры и конфигурацию обогреваемой площади. Это поможет рассчитать требуемое количество инфракрасной пленки. Чтобы вычислить площадь обогрева, нужно из общей площади помещения вычесть площадь, которую занимают диваны, шкафы, бытовая техника и другие стационарные низкостоящие объекты (наглядная инструкция показана на рисунке ниже):

• 1. общая площадь комнаты – S=a·b;;

2. площадь обогрева Sобогрева=S-(X+Y+Z)..

При расчетах также нужно принимать во внимание и тот факт, что расстояние между нагревательной пленкой и предметами, а также стенами, должно быть не менее 10 см. Для наглядности чертят план помещения.

Подбор комплекта

Необходимое количество инфракрасной пленки рассчитывают с учетом ее размеров и максимально допустимой длины для подключения. Например, ширина пленочного теплого пола Slim Heat бренда «Национальный комфорт» 50 см, а разрешенная длина для подключения 8 м. При расчете также нужно учитывать, что пленку можно разрезать только в обозначенных местах. Для уменьшения числа полос и соединений термопленку раскладывают вдоль большей стороны комнаты.

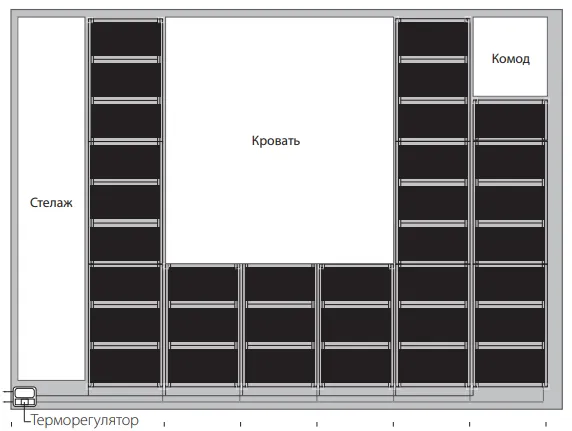

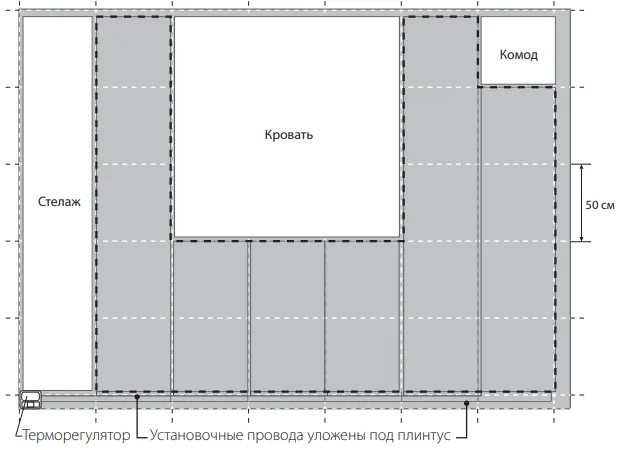

Пример схемы размещения теплых полов

Пленка подходит для основного и дополнительного обогрева. В первом случае она должна занимать –75% и более от общей площади помещения, а во втором достаточно 40−60%.

На подготовительном этапе также выбирают место установки терморегулятора на стене. Он должен располагаться недалеко от инфракрасной пленки, чтобы длины провода датчика пола было достаточно для подключения к устройству. Не допускается устанавливать терморегулятор рядом с радиаторами и другими источниками тепла, это нарушит корректность его работы. Если теплый пол укладывается под мягкие напольные покрытия, такие как линолеум или ковролин, то, чтобы исключить повреждение датчика температуры, его следует расположить в зоне с минимальной нагрузкой на поверхность, например, ближе к стене.

Подготовка дополнительных материалов и комплектующих

Кроме собственно комплекта термопленки и напольного покрытия, потребуется:

• полиэтиленовая пленка толщиной 100−200 мкм для защиты системы от воды;
• теплоизоляционный материал: мягкий вспененный с теплоотражающим слоем под ламинат или паркетную доску, пробковый − под ковролин или линолеум;
• терморегулятор;
• монтажный скотч.

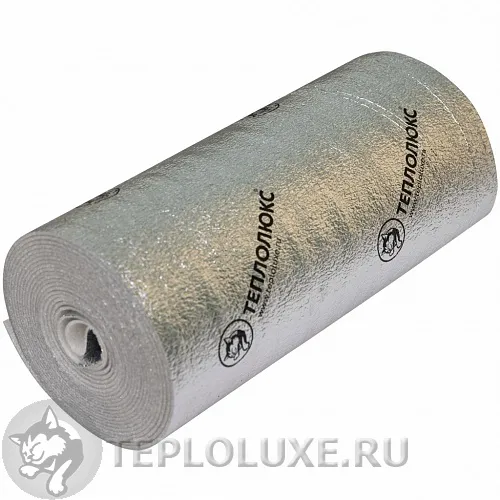

Теплоизоляция Порилекс НПЭ ЛП тип А

Если теплоизоляцию укладывают под мягкое напольное покрытие, то ее накрывают ДВП или фанерой толщиной не менее 6 мм для дополнительной защиты от повреждений.

Монтажные работы

После проведения всех подготовительных работ приступают непосредственно к монтажу:

• Подготавливают отверстие в стене под установку терморегулятора и штробу под прокладку проводов.
• Убирают с базового пола пыль и весь мусор.
• Укладывают теплоизоляцию. Чтобы материал не сдвигался, его фиксируют к полу скотчем. Стыки полос также проклеивают скотчем.
• Поверх теплоизоляции раскладывают нагревательную пленку. Медные токопроводящие шины должны быть снизу.
• На шину надевают зажим и пассатижами или специальным монтажным инструментом обжимают его. Важно сделать это равномерно, чтобы не было перекоса. Свободные от установки зажимов участки отреза медной шины в целях электробезопасности заклеивают изоляционным скотчем.
• Устанавливают датчик температуры пола, который входит в комплект терморегулятора. Устройство располагают под пленкой по центру нагревательной полосы, и для исключения его смещения фиксируют изоляционным скотчем. Чтобы датчик не выпирал, в теплоизоляции делают под него прорезь. Конец провода датчика температуры подводят к терморегулятору.
• Греющую пленку укладывают на теплоизоляцию. Каждую полосу фиксируют монтажным скотчем.
• Подключают установочные провода. Сначала их зачищают, а затем вставляют в контактные зажимы и с усилием зажимают плоскогубцами. Обязательно все соединения изолируют битумным скотчем.
• Подключают терморегулятор к питающей сети.
• Проверяют работоспособность системы. Для этого на терморегуляторе устанавливают максимальную температуру, выжидают 5−10 минут, а затем проверяют нагрев каждого элемента.
• Отключают нагрев.
• Накрывают смонтированную систему полиэтиленовой пленкой.
• Укладывают напольное покрытие.

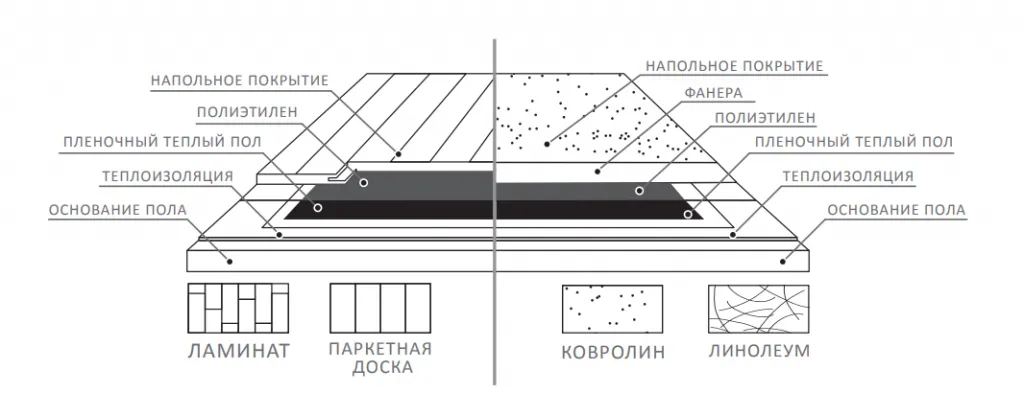

Схемы укладки твердых и мягких напольных покрытий

Получить наглядное представление о монтаже пленочного теплого пола можно из представленного ниже видео. Из ролика вы также узнаете, какие дополнительные материалы и инструменты потребуются.

Преимущества

Подведем итог, выделив основные преимущества пленочных теплых полов:

• относительно простой монтаж, не требующий заливки стяжки;
• эксплуатация сразу после завершения установки;
• сохранение уровня пола благодаря малой толщине;
• быстрый и равномерный прогрев поверхности за счет высокой тепловодности углерода;
• отсутствие электромагнитного излучения, которое негативно влияет на здоровье.

Кроме того, их можно подключить к общей системе «Умный дом». Это позволит сократить энергопотребление примерно на 30%.

Купить качественный пленочный теплый пол российского производства можно в «Теплолюкс». Мы предлагаем удобную доставку по Москве и области. В другие регионы заказы оправляем транспортными компаниями. Цены зависят от площади обогрева и мощности на 1 м2. На дополнительные вопросы ответит наш менеджер по телефону.

Как сделать инфракрасный теплый пол под линолеум?

Для установки инфракрасного теплого пола под линолеумом необходимо выполнить следующие шаги:

1. Подготовка поверхности. Поверхность, на которую будет устанавливаться теплый пол, должна быть ровной, чистой и сухой. Рекомендуется провести полную очистку поверхности и удалить все загрязнения, пыль и мусор.

2. Укладка утеплителя. Для уменьшения потерь тепла необходимо уложить утеплитель, например, пенополистирольную плиту толщиной не менее 5 мм. Утеплитель укладывается на основание и закрепляется на клей или монтажную ленту.

3. Укладка инфракрасного пленочного теплого пола. Пленочный теплый пол раскладывается на утеплитель, следуя инструкциям производителя. Рекомендуется соблюдать расстояние между нагревательными кабелями, указанное в инструкции.

4. Подключение к электросети. После укладки пленки необходимо подключить ее к электросети, следуя инструкции производителя. Обычно, для этого используются специальные соединительные комплекты.

5. Установка регулятора температуры. Для регулирования температуры и управления работой теплого пола необходимо установить терморегулятор, который подключается к теплому полу и электросети.

6. Установка линолеума. После установки теплого пола можно укладывать линолеум, следуя инструкциям производителя.

Важно помнить, что установка инфракрасного теплого пола должна проводиться квалифицированным специалистом, чтобы избежать ошибок и повреждений при монтаже и эксплуатации.
