Нормы на дверь в котельную в частном доме

Если вы планируете установить дверь в котельную вашего частного дома, то вам необходимо знать требования к такой двери. В данной статье мы расскажем о нормах и правилах, которые необходимо учитывать при выборе и установке двери в бойлерную.

Содержание

1. Требования СНиП для дверей в котельную и бойлерную
2. Размер двери в котельную
3. Открывание двери котельной
4. Материал двери котельной и наличие вентиляции
5. Обозначения дверей для технических помещений
6. Требования к двери в котельную частного дома
7. Материалы
8. Вентиляция дверей в котельную
9. Ширина проема
10. Требования к остеклению двери в котельную частного дома
11. Двустворчатые конструкции
12. Варианты дверей в топочную или котельную частного дома:
13. Какой должна быть дверь в котельную: требования по СНИП
14. Материалы
15. Вентиляция дверей в котельную
16. Ширина проема
17. Требования к остеклению двери в котельную частного дома
18. Двустворчатые конструкции
19. Законодательные акты и рекомендации
20. Куда должны открываться дверные конструкции в котельных
21. Куда должны открываться двери в зданиях общественного назначения
22. Варианты дверей в топочную или котельную частного дома:
23. Размер двери в котельную
24. Открывание двери котельной
25. Остекление полотна
26. Материал двери котельной и наличие вентиляции
27. Требования к котельным дверям
28. Особенности конструкции и обозначения
29. Направление открывания
30. Виды дверей
31. Советы и рекомендации
32. Как выбрать дверь в котельную с вентиляционной решеткой
33. Требования к котельной в частном доме 2021
34. Нормы для котельной в частном доме
35. Правила размещения котельной в доме
36. 2. Котельную можно размещать в цоколе, подвале или на первом этаже.
37. 3. Запрещено располагать рядом со спальнями.
38. 4. Эвакуационный путь из котельной на улице должен быть не более 12 м.
39. 5. Высота помещения не менее 2,2 м.
40. 6. Обязательно окно и дверь.
41. 7. Обязательна вентиляция.
42. Требования к котельной, пристроенной к дому
43. Какой площади должна быть котельная?
44. Размер газовой котельной в частном доме
45. Примеры проектов газовых котельных
46. Размещение котла в кухне, кладовой или коридоре
47. Размер пеллетной котельной в доме
48. Примеры проектов пеллетных котельных
49. Окно в котельной. Размер и характеристики
50. Нужна ли дверь на улицу из котельной?
51. Требования к двери. Размер и расположение
52. Требования к стенам
53. Можно ли оборудовать котельную в подвале или цоколе?
54. Какая должна быть вентиляция в котельной?
55. Воздухообмен в котельной частного дома
56. Приток воздуха в котельную
57. Требования к котельным на твердом и жидком топливе
58. Проектирование и расчет котельной
59. Состав проекта отопления и котельной

Требования СНиП для дверей в котельную и бойлерную

Сборник Строительных Норм и Правил (СНиП) определяет характеристики входной двери для бойлерной или котельной. Соблюдать требования обязаны все: собственники частных домов и квартир, владельцы коммунальных хозяйств и промышленных предприятий.

Когда устанавливают двери котельных помещений, требования СНиП учитывают по следующим параметрам:

Размер двери в котельную

Правила регламентируют только поперечные размеры двери в котельной частного дома или другого здания. Ширина двери в котельную должна быть не менее 80 см. Если дверной проем слишком узкий, его расширяют.

Открывание двери котельной

Допускается только наружное открывание двери котельной по СНиП. Это необходимо из соображений безопасности. Распашная дверь котельной должна открываться наружу на случай, если придется быстро эвакуировать персонал или жильцов. Во время работы котла дверные запоры не следует закрывать. Не допускается установка раздвижных и прочих конструкций.

Владельцы индивидуальных систем отопления часто задают вопрос – нужна ли в котельной дверь на улицу? Если мощность котла не превышает 60 кВт, не нужна. Достаточно выхода, ведущего в дом. Но все равно сотрудники газового хозяйства проверят, куда открывается дверь котельной. Минимальные размеры двери между котельной и жилыми или подсобными помещениями – тоже от 80 см, как и выходящей на улицу.

Материал двери котельной и наличие вентиляции

Как определяют разработанные для двери в котельную нормы, необходимо использовать негорючие материалы. Двери в бойлерную, по сути, представляют собой противопожарные входные блоки упрощенной конструкции, без декоративной отделки. Обычно делают стальной каркас, обшитый листовой сталью, с покрытием порошковой эмалью. Опционально вставляют стекло, как правило, ударопрочное.

Требования, предъявляемые к дверям помещения котельной, не регламентируют толщину полотна и качество утепления. Оно может быть «теплым», в том числе с многокамерным стеклопакетом, но утеплитель не должен поддерживать горение (минеральная вата).

Должна ли быть входная дверь в бойлерную с вентиляцией? Если в стене нет приточного вентиляционного канала, в нижней части двери вставляют решетку для притока воздуха. Иногда добавляют вверху вторую, вытяжную решетку. Двери котельной с вентрешеткой считаются наиболее универсальными конструкциями, т. к. подходят для монтажа в различных технических помещениях.

Обозначения дверей для технических помещений

Один из обязательных атрибутов входной конструкции – табличка на двери котельной. В синей рамке крупными печатными буквами написано слово «Котельная» аналогичного цвета.

Требования к двери в котельную частного дома, в принципе такие же, как на предприятиях, хотя на практике не всегда контролируются. «Завод 1995» при изготовлении входной двери для бойлерных и котельных помещений ориентируется на требованиям СНиП. Качество фирменных дверей подтверждают специальные сертификаты.

Источник

Требования к двери в котельную частного дома

Дверь в котельную не просто запирает помещение с отопительным оборудованием, но еще и защищает от пожара, который может в нем возникнуть, остальные части здания. Она служит главной преградой на пути огня. Выбирать дверь в котельную частного дома следует согласно требованиям и нормам противопожарной безопасности.

Материалы

Допускается использование для покраски и нитроэмали. Порошковое покрытие и нитроэмаль – идеальные покрытия в плане защиты от распространения огня. Они сопротивляются ультрафиолету, не боятся влаги, не позволяют распространяться грибку и ржавчине. Вся фурнитура тоже должна быть из невоспламеняющихся материалов.

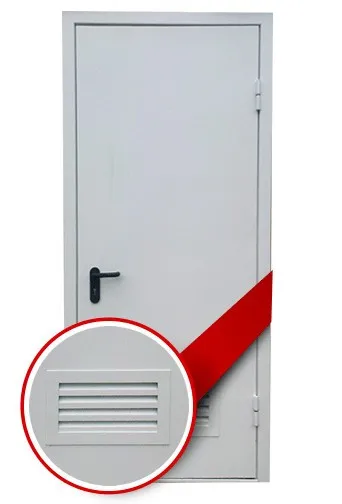

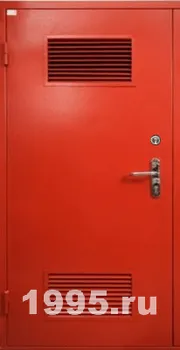

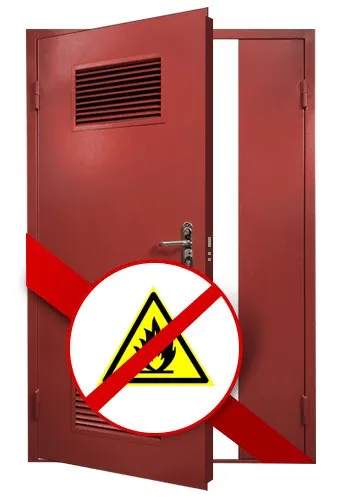

Вентиляция дверей в котельную

По нормам безопасности дверь в бойлерную/котельную (особенно с газовым оборудованием!) обязана иметь зазоры, или приточную вентиляцию. Во время сгорания топлива в закрытом помещении выгорает кислород, поэтому в нем должен быть приток воздуха. Для этой цели дверь в котельную снабжается вентиляционной решеткой особой конструкции, которая расположена в нижней ее части.

Ширина проема

Дверь в это помещение должна открываться достаточно широко, чтобы не создавать толпы и обеспечивать максимальную свободу передвижения в случае пожара. Пример – дверь ТХ-16 с порошковой покраской и вентиляционными решетками. Открывается на 180°.

Требования к остеклению двери в котельную частного дома

Особые требования к двери в котельную частного дома предъявляются и к способу ее остекления. Поскольку работники котельной должны иметь возможность постоянно держать под контролем ситуацию в рабочем помещении, котельная по нормам оснащается небольшим окошком. Но не менее 0,5 м2 – это принципиально для хорошего обзора.

Наше предложение – противопожарная дверь ТХ-10 с обзорным окном. Дополнительные качественные характеристики этой модели – усиленная тепло- и шумоизоляция.

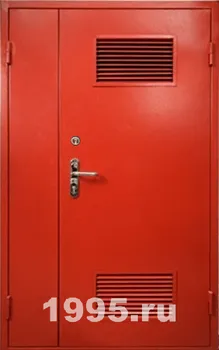

Двустворчатые конструкции

Если в котельную была установлена двустворчатая дверь, обязательно должны открываться оба ее полотна. В связи с этим также важно качественное покрытие полотен, защищающее металл от износа и коррозии.

Открывание

По СП 41-101-95 важным требованием является и способ открывания двери. Она должна открываться наружу (от себя) и обязательно иметь доводчик. Благодаря ему дверь будет закрываться плавно, а не хлопать, разрушая механизм. Это обязательное требование безопасности.

Варианты дверей в топочную или котельную частного дома:

См. также в каталоге: Двери в котельную.

Источник

Какой должна быть дверь в котельную: требования по СНИП

Котельное оборудование относится к пожароопасным объектам, поэтому к помещениям предъявляются особые требования. Двери в котельную несут защитную функцию не только в части сохранности сложного и дорогостоящего оборудования, но и в части пожарной безопасности, поэтому предъявляемые к ним требования, касаются как теплоизоляции, так и конструкционной прочности.

Кроме того, поскольку в здании, где размещено оборудование, должен быть хороший воздухообмен, она должна быть оборудована вентиляционной решеткой.

Материалы

Главное требование — дверь для котельной частного дома обязательно должна быть изготовлена из негорючего материала. Никаких деревянных изделий в таком помещении быть не может. Идеальный материал – сталь. Кроме того, металл должен быть покрыт негорючей краской. Пример – металлическая дверь П-5 на усиленных петлях с огнеупорным порошковым напылением.

Допускается использование для покраски и нитроэмали. Порошковое покрытие и нитроэмаль – идеальные покрытия в плане защиты от распространения огня. Они сопротивляются ультрафиолету, не боятся влаги, не позволяют распространяться грибку и ржавчине. Вся фурнитура тоже должна быть из невоспламеняющихся материалов.

Вентиляция дверей в котельную

По нормам безопасности дверь в бойлерную/котельную (особенно с газовым оборудованием!) обязана иметь зазоры, или приточную вентиляцию. Во время сгорания топлива в закрытом помещении выгорает кислород, поэтому в нем должен быть приток воздуха. Для этой цели дверь в котельную снабжается вентиляционной решеткой особой конструкции, которая расположена в нижней ее части.

Ширина проема

По нормам СниП минимальная ширина дверного проема должна равняться 800 мм. Пример — модель ТХ-9 с нижней решеткой. Это необходимо для того, чтобы в случае аварии из помещения котельной можно было вынести носилки с лежащим на них раненым. Они должны свободно проходить в дверной проем, не задевая дверных косяков.

Дверь в это помещение должна открываться достаточно широко, чтобы не создавать толпы и обеспечивать максимальную свободу передвижения в случае пожара. Пример – дверь ТХ-16 с порошковой покраской и вентиляционными решетками. Открывается на 180°.

Требования к остеклению двери в котельную частного дома

Особые требования к двери в котельную частного дома предъявляются и к способу ее остекления. Поскольку работники котельной должны иметь возможность постоянно держать под контролем ситуацию в рабочем помещении, котельная по нормам оснащается небольшим окошком. Но не менее 0,5 м2 – это принципиально для хорошего обзора.

Наше предложение – противопожарная дверь ТХ-10 с обзорным окном. Дополнительные качественные характеристики этой модели – усиленная тепло- и шумоизоляция.

Двустворчатые конструкции

Если в котельную была установлена двустворчатая дверь, обязательно должны открываться оба ее полотна. В связи с этим также важно качественное покрытие полотен, защищающее металл от износа и коррозии.

Открывание

По СП 41-101-95 важным требованием является и способ открывания двери. Она должна открываться наружу (от себя) и обязательно иметь доводчик. Благодаря ему дверь будет закрываться плавно, а не хлопать, разрушая механизм. Это обязательное требование безопасности.

Законодательные акты и рекомендации

Есть два документа, которые определяют пути эвакуации и заполнение дверных проемов, то есть правильную установку дверей. Это:

В них четко расписано, как должны открываться двери по пожарной безопасности.

К примеру, в многоквартирных жилых домах по требованиям пожарной безопасности должны выполняться два главных условия: наличие эвакуационных маршрутов (соответственно их свободное состояние), плюс отсутствие преград свободного открытие дверей в квартиры. То есть последние соседних квартир не должны при открытии мешать друг другу.

Чтобы эти условия можно было считать выполненными, необходимо строго соблюдать три несложных требования:

Двери при открытии не должны мешать друг другу Оптимальный вариант тот, при котором соблюдаются все три требования. При условии, что входная квартирная дверь открывается наружу. Конечно, нет строгих строительных правил, в которых строго оговаривается направление открывание дверей по пожарной безопасности, то есть наружу или внутрь. Поэтому, проводя ремонт или реконструкцию, дверную конструкцию можно переставить. Это законодательными актами не запрещено.

Но остальные требования должны выполняться строго. И главный из них – нельзя допускать, чтобы дверное полотно квартиры стала помехой двери соседней квартиры.

Что касается межкомнатных дверей, то строгих правил их открытия не существует. Хотя специалисты дают три важные рекомендации, которые надо выполнять обязательно:

Необходимо отметить, что в частном домостроении правила открывания не учитываются. То есть строгие правила пожарной безопасности здесь не действуют. Во всяком случае, в законодательных актах об этом ничего не упоминается. Специалисты же рекомендуют включить здравый смысл и открыванию дверей по пожарным нормам уделить особое внимание. Ведь от этого часто зависит жизнь людей.

В частных жомах двери могут открываться в любую сторону

Куда должны открываться дверные конструкции в котельных

Правила открывания дверей в котельных по пожарной безопасности соответствует назначению самого помещения. Оно взрывоопасное, поэтому оптимально, если дверная конструкция будет открываться наружу. Таким способом при взрыве волна откроет ее, и давление воздуха внутри помещения резко снизится. И это даст возможность сохранить постройку от разрушения.

Поэтому в котельных устанавливают большие окна, через которые ударная волна также выйдет на улицу. А вот дверные конструкции в смежные помещения должны открываться внутрь котельной. Таким образом решается задача недопущения перехода ударной волны в эти комнаты, спасая их от разрушения.

Двери в котельных должны открываться только наружу

Куда должны открываться двери в зданиях общественного назначения

Здесь все просто – входные дверные полотна в этих зданиях должны открываться на улицу. Сегодня все чаще входные конструкции – это створчатые раздвижные модели. Во всех отношениях неплохой вариант. Но такие двери должны быть снабжены ручными устройствами разблокировки. Это требования пожарной безопасности.

Больницы, клиники, поликлиники – здания, которые строятся по типовым проектам. В них в обязательном порядке строят длинные коридоры, в которые из каждой палаты, кабинета выходят двери. Так вот требования к последним таковы – в открытом состоянии от их ребра до поверхности противоположной стены должно оставаться расстояние не менее 1 м. И открываться они должны наружу, то есть в сторону коридора.

В зданиях, где работает большое количество людей (к примеру, офисы), межкомнатные двери, выходящие в коридоры или холлы, должны открываться внутрь помещений (кабинетов). Это делается с одной единственной целью – не создавать помехи людям, которые эвакуируются по этим коридорам и холлам.

Варианты дверей в топочную или котельную частного дома:

См. также в каталоге: Двери в котельную.

Сборник Строительных Норм и Правил (СНиП) определяет характеристики входной двери для бойлерной или котельной. Соблюдать требования обязаны все: собственники частных домов и квартир, владельцы коммунальных хозяйств и промышленных предприятий.

Когда устанавливают двери котельных помещений, требования СНиП учитывают по следующим параметрам:

Размер двери в котельную

Правила регламентируют только поперечные размеры двери в котельной частного дома или другого здания. Ширина двери в котельную должна быть не менее 80 см. Если дверной проем слишком узкий, его расширяют.

Открывание двери котельной

Допускается только наружное открывание двери котельной по СНиП. Это необходимо из соображений безопасности. Распашная дверь котельной должна открываться наружу на случай, если придется быстро эвакуировать персонал или жильцов. Во время работы котла дверные запоры не следует закрывать. Не допускается установка раздвижных и прочих конструкций.

Владельцы индивидуальных систем отопления часто задают вопрос – нужна ли в котельной дверь на улицу? Если мощность котла не превышает 60 кВт, не нужна. Достаточно выхода, ведущего в дом. Но все равно сотрудники газового хозяйства проверят, куда открывается дверь котельной. Минимальные размеры двери между котельной и жилыми или подсобными помещениями – тоже от 80 см, как и выходящей на улицу.

Остекление полотна

В целях безопасности будет не лишним оснастить дверь в котельную окошком, которое обеспечит достаточный обзор для контроля ситуации внутри помещения. Минимальный размер окна должен составлять 0,5 кв.м. Стекло должно быть ударопрочным и огнеупорным. Как правило, пространство между стеклами заполняется специальным негорючим гелем, который при нагревании вспенивается, образуя дополнительную преграду для пламени.

Это основные требования, предъявляющиеся к двери в котельную частного дома. Убедитесь, что выбранная вами конструкция им соответствует — и вы значительно снизите вероятность распространения пожара в отопительном отсеке на жилые помещения!

Материал двери котельной и наличие вентиляции

Как определяют разработанные для двери в котельную нормы, необходимо использовать негорючие материалы. Двери в бойлерную, по сути, представляют собой противопожарные входные блоки упрощенной конструкции, без декоративной отделки. Обычно делают стальной каркас, обшитый листовой сталью, с покрытием порошковой эмалью. Опционально вставляют стекло, как правило, ударопрочное.

Требования, предъявляемые к дверям помещения котельной, не регламентируют толщину полотна и качество утепления. Оно может быть «теплым», в том числе с многокамерным стеклопакетом, но утеплитель не должен поддерживать горение (минеральная вата).

Требования к котельным дверям

Характеристики этого вида определяются правилами СНиП, которые обязательны к исполнению всеми проектными и строительно-монтажными организациями.

Правила регламентируют требования по следующим параметрам:

Особенности конструкции и обозначения

Двери в котельную всегда изготавливаются из стали. Они могут быть с окном и (или) вентиляционной решёткой, но обязательно противопожарные (показатель огнестойкости EI 45). Вентиляция необходима для корректной работы угольного или газового котла.

Если помещение находится в общественном здании, в непосредственной близости от него наклеиваются надписи или специальные знаки, которые предотвратят несанкционированное попадание внутрь людей, не имеющих отношения к обслуживающему персоналу.

Метки не будут лишними и в частном домовладении, однако здесь они не регламентируются СНиП, а потому не требуются.

По госрегламенту такие металлоконструкции выдерживают действие открытого огня 45 минут (3 тип). В течение этого же времени они не выпускают наружу холодный и горячий дым.

Допускается установка одно- и двупольных (с обеими распашными створками) моделей. Госстандарт по ширине и высоте – минимум 0,8 (1,3)×1,9 м. Меньшие размеры двери создадут сложности при эвакуации.

Остекление в таких металлоконструкциях обязательно. Обычно котёл устанавливается в комнате, где нет окон. Огнестойкий стеклопакет позволяет заглянуть внутрь и оценить обстановку.

Направление открывания

Независимо от местоположения помещения створки должны открываться наружу (на улицу), то есть по направлению выхода из котельной. Это обеспечит быструю эвакуацию пострадавших, которые могут случайно оказаться внутри в момент возгорания. В общественных здания конструкции могут быть дополнены ручками «Антипаника».

Внутренние двери (при расположении в подвале многоэтажки) распахиваются по направлению выхода из комнаты.

Доводчик является важным элементом. Он плавно закрывает конструкцию, исключая хлопанье и, соответственно, преждевременное разрушение дверного полотна.

Установка противопожарных дверей – дело тонкое и хлопотное, поэтому лучше доверить его профессионалам. изготовит в короткие сроки – не более 2 дней, и доставит продукцию по указанному адресу в Москве и Московской области. При условии монтажа нашими мастерами доставка бесплатная. Конечная стоимость заказа зависит от разных факторов – уточняйте информацию у консультантов.

Виды дверей

Выбирая дверь покупатель хочет получить изделие высшего качества и с большим сроком эксплуатации. Современные конструкции отвечают этим требованиям поскольку изготавливаются на высокотехнологичном производстве.

Двери в котельной классифицируются:

Теплоизоляция выполняется из экологически чистых материалов: базальтовая вата и пенополиуретана, которые укладываются между внешними полотнами. Эстетическое покрытие дополнительно усиливает теплоизоляционные свойства.

Уровень взломостойкости определяется толщиной металла, она должна быть не менее 2 мм, ее можно увеличить с выполнением мощного притвора, снижающего возможность несанкционированного взлома, а также установки бронепластины, для защиты врезных замов.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

Как выбрать дверь в котельную с вентиляционной решеткой

Для того чтобы выбрать котельную дверь обращают внимание на такие показатели, как общая конструкция, вентиляционная решетка, остекление, огнестойкость. Железные полотно и рама должны быть выполнены из прочного стального профиля. Вентиляционные решетки должны обеспечить нужный воздухообмен при газовых утечек, при этом площадь решетки рассчитывают по формуле, с учетом мощности котла и размера помещений. Площадь остекления котельной по нормам должна составлять не менее 0.8 м2, что поможет обеспечить безопасный отвод взрывной волны. Дверь бойлерной могут иметь различную степенью остекления – от 0 до 80%.

Технические данные популярных моделей стальных дверей в котельную.

Источник

Требования к котельной в частном доме 2021

Меня засыпали вопросами про требования к котельной в частном доме, особенно архитекторы и заказчики. Нужно выполнить ряд условий, чтобы вам без проблем провели газ. Старые нормы никто не отменил, а новые стали противоречить старым, и отсюда масса вопросов. В этой статье я популярно отвечу на эти вопросы, и мы поставим точку в этой мутной теме.

Коллеги, эта статья для архитекторов и Заказчиков, поэтому тепловую мощность (кВт) я буду примерно переводить в площадь дома (м 2 ). Так будет понятнее для большей половины читателей.

Во вкладках «Подробнее» я буду давать ссылки на нормы.

Меня зовут Алексей Гольцов.
Около 9 лет я занимаюсь проектированием инженерных систем.

Некоторые люди строят дом без проекта, полагаются на опыт строителя, а потом тратят сотни тысяч рублей на исправлением косяков. Мои Заказчики ценят своё время, хотят в доме жить, а не заниматься решением проблем.

Проектирование позволяет учесть все нюансы на бумаге, подобрать оптимальное оборудование и точно посчитать материалы. Закупить все необходимое сразу, а не жить на строительном рынке. Но и проекты бывают разные.

Монтажные компании выпускают бесплатные проекты. Проектируют дорогие технические решения, чтобы потом заработать на оборудовании.

Услуги проектных компаний стоят дорого. Они работают строго по нормам, ничего не обсуждают с Заказчиком и не знают нюансов монтажа. Поэтому проекты получаются правильные, но неоптимизированные.

В своей работе я представляю интересы Заказчика. Обсуждаю разные варианты систем, объясняю плюсы и минусы. Подбираю оптимальные по цене и эффективности системы. Экономлю там, где можно сэкономить. После проектирования отдаю проекты в монтаж, проверяю сметы, чтобы Вас не обманули, и веду авторский надзор.

Нормы для котельной в частном доме

Откуда пошла путаница?

Котельная в частном доме юридически не является «котельной».
Юридически мы проектируем не котельную, а «теплогенераторную». А котел в частном доме вовсе не котел, а «индивидуальный источник теплоснабжения», т.к. его мощность меньше 100 кВт и тем более меньше 360 кВт, которые регламентирует СП 89.

Согласно СП 60.13330.2012 п. 6.6.2 – теплогенераторы – автоматизированные котлы, рассчитанные для индивидуального теплоснабжения зданий до 360 кВт.

Поэтому СП 89 «Котельные установки», который все считают за основной документ, никаким образом не относится к котельным в частном доме. Его область применения в зданиях от 3000 м 2 (от 360 кВт). Любые ссылки на этот норматив незаконны.

Основные требования к котельным в 2021 году:

СП 281.1325800.2016 – требования к помещению котельных (раздел 5);

СП 41-104-2000 – более ранняя версия СП 281 с более жесткими требованиями (раздел 4);

СП 31-106-2002 – требования к размещению оборудованию котла (п.6.2- 6.3) и насосных групп (п.4.4.8);

СП 7.13130.2013 – требования к выходу дымохода на кровле (п. 5.10-5.24);

СП 402.1325800.2018 – требования к размещению газового оборудования в кухне и котельной;

СП 124.13330.2012 – требования к тепловой сети, если котельная находится в отдельном здании (например, бане или гараже).

Правила размещения котельной в доме

2. Котельную можно размещать в цоколе, подвале или на первом этаже.

На 2 этаже разместить топочную можно только в теории. На практике решение сложное, т.к. такая котельная обязательно должна находиться полностью над техническим помещением, например над гаражом. Но гвоздь в крышку этой замечательной идеи забивает пункт ниже.

3. Запрещено располагать рядом со спальнями.

Вы можете рискнуть и расположить помещение бойлерной через стенку от спальни, но это запрещено нормами.

4. Эвакуационный путь из котельной на улице должен быть не более 12 м.

Эвакуационный путь может проходить через лестницу или коридор.

5. Высота помещения не менее 2,2 м.

При этом высота от верха оборудования до потолка должна быть не менее 1 метра.

6. Обязательно окно и дверь.

7. Обязательна вентиляция.

Требования к котельной, пристроенной к дому

Помимо пунктов выше, пристроенные к дому бойлерные не должны располагаться со стороны главного фасада. Расстояние между окном в котельной и ближайшим окном в доме должно быть более 12 метров. См. картинку ниже:

Расстояние от пола топочной до окна верхнего этажа дома должно быть больше 9 метров. Поэтому чаще всего над пристроенной котельной на фасаде основного дома не может быть окон, а значит, не может быть и жилых помещений.

Какой площади должна быть котельная?

Но на практике такой площади недостаточно для размещения оборудования. На протяжении 9 лет я проектирую 12-15 котельных в год. Площадь бойлерной зависит от вида топлива. Давайте разберем 2 варианта: пеллетной и газовой.

Размер газовой котельной в частном доме

Если располагать все оборудование по одной стене потребуется 3,2 м в длину и 1,7 м в ширину только для оборудования без учета открывания дверей и окна. Длину 3,2 м зачастую обеспечить сложно, поэтому мы переносим часть оборудования на другую стену помещения. В таком случае зона размещения оборудования составит 2,5х2,5 метра.

Помещение топочной в частном доме часто используется в том числе как постирочная. В ней устанавливают стиральную и сушильную машины. В таком случае котел слетает с гарантии, т.к. согласно паспорту котла нельзя размещать химические средства в котельной. Но в тоже время советую не обращать на это внимание. Гарантийное обслуживание котла обходится дороже, чем замена деталей за свой счет.

Примеры проектов газовых котельных

Проект Viessmann для дома 420м 2

Проект для дома 350м 2

Проект гдля дома и СПА 1200м 2

Если Вам необходима предварительная расстановка оборудования в котельной для согласования архитектуры или полноценный проект – звоните мне по телефону 8-963-729-71-20.

Размещение котла в кухне, кладовой или коридоре

Я подчеркну, размещение котла на кухне — стандартное решение для частных домов в Европе, но в России из-за незнания законов, люди стараются «перестраховаться», хотя газовики с большей вероятностью найдут ошибки в помещении бойлерной, чем в небольшом закутке кухни. Настенный котел в таком случае разместим в шкафу кухонного гарнитура.

Основное оборудование – бойлер, насосы, смесительные группы, распределительный коллектор и расширительные баки можно установить в пространстве под лестницей или выделить шкаф размером 1,0х1,5 м. К этому оборудованию нет жестких требований, кроме удобства обслуживания и ремонта.

Дымоход от котла будет уходить на фасад без подъема на кровлю или через шахту на кровлю.

Для каждой котельной есть свое правильное решение, поэтому рекомендую прислать мне Вашу планировку и проконсультироваться. Также вы можете установить котел в кладовой или в коридоре, если над этажом выше нет спальной комнаты.

Размер пеллетной котельной в доме

Частая ситуация: газа нет, а газовые службы кормят завтраками. Учитывая, что из 12-15 проектов в год примерно 5 мы проектируем именно пеллетных, проблема с газом остается актуальной.

Пеллетная котельная обычно состоит из 2 помещений: бункера и котельной.

В случае если нет газа, пеллетная котельная – самый адекватный вариант, но без полноценного помещения для оборудования уже не обойтись. Главное отличие пеллет от обычных дров: пеллеты могут подаваться в котел автоматически из большого ящика – бункера. Это очень удобно т.к. позволяет отапливать дом в Ваше отсутствие.

Пеллеты засыпают в бункер из кузова грузовика – Камаза или большими пакетами «биг-бегами». Края бункера скошенные и заполнить его до верха проблематично, поэтому объем бункера в 2 раза меньше, чем объем самого помещения, где он расположен.

Такого бункера будет хватит для отопления дома 400 м 2 (50 кВт) на протяжении 6 месяцев. Размер помещения для бункера 4,5х6 м, высотой 2,5 м).

Стандартный размер бункера для дома 200-300 м 2 – 1 м 3 хватит в среднем на 1 месяц. Размер пространства для такого бункера 2×2 м. Требуемый размер помещений топочной без учета бункера 2,5х3 м.

Меня часто спрашивают:

Можно ли бункер расположить в одном помещении с котлом?

Юридически нельзя. Бункер объемом более 0,8 м 3 должен располагаться в отдельном помещении. Для личной безопасности я бы рекомендовал бункер объемом более 1 м 3 располагать в отдельном помещении. Бункер 1 м 3 и менее рядом с котлом.

Можно ли сначала предусмотреть пеллетный котел, а потом заменить его на газовый? Что изменится?

Можно. Здесь 2 варианта.

Вариант 1. Мы можем предусмотреть в проекте пеллетной котельной отводы для подключения газового котла. Когда дадут газ – вы сможете установить газовый котел, подключить его в контур и использовать пеллетный только как резервный.

Тепловая схема для первого варианта выглядит так:

Вариант 2. Покупать пеллетный котел с возможностью замены горелки. В таком случае Вам не придется покупать полноценый газовый котел, а можно будет только заменить горелку. Но на практике объем топки в пеллетных и газовых котлах значительно отличается, поэтому газовая горелка с пеллетным котлом работает неэффективно. Вы теряете 10-20% КПД.

Примеры проектов пеллетных котельных

Проект дома 310 м 2 и бани 80 м 2

Проект дома 90 м 2

Проект дома 230 м 2

Окно в котельной. Размер и характеристики

В любой котельной должно быть окно. Причем не простое окно, а именно легкосбрасываемое (ЛСК), выполненное по ГОСТ Р 56288-2014. Расположение окна непринципиально. Оно может быть на стене, на потолке или в приямке, если топочная в подвале.

Его основная цель – уберечь дом от взрывной волны. Чтобы в случае взрыва вылетело именно окно, а не несущие конструкции здания. При этом многие забывают, что размер окна напрямую зависит не только от площади помещения, но и от материала стекла.

В расчетах учитывается не общая площадь окна (м 2 ), а именно площадь стекла за вычетом рамы.

Площадь стекла в котельной до 9 м 2 : не менее 0,8 м 2 (подойдет окно 1500х600).

Площадь стекла в котельной более 9 м 2 : 0,03 м 3 на 1 м 3 объема помещения.

Размер окна для котельной

Площадь котельной, м2	Площадь окна м2 / пример ДхВ, мм
до 10	не менее 0,9 м2 / 1500х600
12	1,2 м2 / 1500х900
14	1,35 м2 / 1200х1200
16	1,6 м2 / 1500х1200

*В таблице приведен итоговый размер окна с учетом рамы.

Много споров было про характеристики такого окна.

Окно может быть из алюминиевого или ПВХ слеклопакета одинарным, двух- и трехкамерным согласно СП 402 пункт.5.10.

Армированные окна, триплекс, поликарбонат не подходят для котельной!

Нужна ли дверь на улицу из котельной?

Дверь на улицу должна быть только в пристроенных к дому топочных. Если котельная расположена внутри дома, а не пристроена с фасада – дверь на улицу необязательна. Никто её с вас не потребует ни на первом этаже, ни в цоколе, ни тем более в подвале.

Требования к двери. Размер и расположение

Дверь может выходить в коридор или на лестницу. При этом путь от двери котельной до выхода из дома должен быть не более 12 м, как на рисунках ниже:

Любая дверь из котельной должна открываться наружу, а ширина двери должна быть на 20 см больше габаритов котла или бойлера. Размер двери регламентирован только удобством обслуживания оборудования. На размер двери газовые службы обращают меньше всего внимания. Куда важнее её материал.

Дверь должна быть противопожарной 3-типа с EI15. Проще говоря, стальная качественная дверь с негорючим заполнением из базальтового волокна. Такая дверь стоит около 15 тыс.руб. Например, Т3-20.

Вы можете сделать помещение бойлерной проходным помещением между комнатой и верандой, но стоит помнить, что все двери должны открываться наружу и обязательно быть в противопожарном исполнении.

Порог двери должен находиться на высоте 10 см от уровня пола. Т.е. входя в котельную, вы обязательно должны перешагивать порог. Это нужно на случай аварии и разлива воды.

При этом в любой котельной должен устанавливаться канализационный трап для аварийного сбора воды. Трап необязательно должен быть чугунный, можно простой ПВХ. Температура воды в котельном контуре редко превышает 55-65 о С, поэтому при аварии с трапом ничего не случится.

Требования к стенам

Стены в котельной должны быть несущие или самонесущие из негорючих материалов.

Стены из сендвич-панелей или деревянного каркаса в таком случае не подойдут, как по пожарным нормам, так и по прочности материала. Стена должна быть противопожарной 2 типа, т.е. выдерживать пожар и не разрушаться в течение 45 минут.

Чаще всего стены выкладывают из кирпича 120 мм, пенобетона или газобетонных блоков 200 мм. Эти материалы выдерживают пожар не 45, а все 120 и 180 минут.

На такую стену часто вешают бойлер до 200 литров, расширительные баки и практически всегда насосные группы, распределительную гребенку и гидрострелку.

Можно ли оборудовать котельную в подвале или цоколе?

Да, можно, согласно СП 31-106-2002 пункт 6.3.2.

Вы можете оборудовать котельную на природном газе в цоколе или в подвале только в частном доме или таунхаусе. В многоквартирных домах запрещен ввод газа в подвальные и цокольные этажи. Также Вы должны учесть, чтобы путь от входа в котельную до выхода из дома был менее 12 метров.

Транзитную прокладку газопровода по цокольному этажу Вам никто не допустит. Ввод газа должен быть непосредственно в помещение котельной, поэтому для оптимизации расходов рекомендую располагать котельную ближе к точке подключения газа на участке.

В подвалах и цоколях запрещено оборудовать топочную на дизельном топливе, солярке и любом другом жидком топливе с температурой вспышки паров ниже 45 о С.

Какая должна быть вентиляция в котельной?

Вентиляция ̶ это один из главных моментов, который всегда смотрят газовщики, чтобы дать Вам разрешение на газ. Максимальное количество споров было именно о вентиляции в котельной.

Я подчеркну, вытяжной канал должен проходить на кровлю, а не просто отверстие на улицу. Нужен именно вытяжной канал до кровли. Расположить его можно рядом с дымоходом. Устанавливать вентиляторы на него запрещено. Вытяжной канал должен работать на естественной тяге. Размер канала и приточной решетки я рассмотрю ниже.

Воздухообмен в котельной частного дома

Если котел размещен в помещении кухни ̶ воздухообмен должен быть не менее однократного в час, но с учетом 100 м 3 /ч воздуха на работу газовой плиты. Если котел расположен в отдельном помещении котельной ̶ тогда трехкратный воздухообмен с учетом приточного воздуха на горение газа в котле.

Размер вытяжного канала в нормативах Вы нигде не найдете, поэтому можете пользоваться моей таблицей. Если Вам потребуются комментарии от меня – обращайтесь на почту или WhatsApp:

Как Вы видите из таблицы, вытяжных каналов в кирпиче 120х120, которые часто оставляют строители недостаточно для вентиляции котельной. Вытяжной вентилятор ставить в шахту запрещено.

Приток воздуха в котельную

Приточное отверстие размещается в нижней части двери или в стене. Необязательно делать приток воздуха с улицы. Достаточно сделать отверстие в коридор.

Вы можете заказать противопожарную дверь с уже готовым отверстием. Размер приточного отверстия зависит от площади котельной, мощности и типа котла. Приток воздуха с современными котлами с закрытой камерой сгорания мы учитываем только в трехкратном объеме. Приток воздуха с напольными котлами ̶ трехкратный обмен + воздух для горения.

Для любой котельной с современным котлом подойдет отверстие 400х150 (108 м 3 /ч) с двух сторон закрытое решеткой. Если у Вас напольный атмосферный котел, пользуйтесь таблицей:

Если вы не знаете, какой будет котел – принимайте объем воздуха и размер приточного отверстия по таблице в зависимости от размера дома. На мощность котла можете не обращать внимание.

Требования к котельным на твердом и жидком топливе

Требования к таким помещениям не сильно отличаются от требований к газовым котельным.

Основные отличия следующие:

1) Оборудовать отдельную дверь на улицу
Если в помещениях с газовыми котлами дверь на улицу не обязательна, то в случае с твердотопливными котлами необходим обособленный выход на улицу.
При этом не важно, в подвале у Вас котельная или на 1 этаже, должен быть отдельный выход.

2) Защитить поверхности от перегрева
В твердотопливных котлах довольно сложно ограничить температуру теплоносителя, поэтому температура поверхностей и труб в отдельные моменты может достигать 120 о С. Такие места перегрева необходимо защитить от контакта со стенами из горючих материалов.

Для этого чаще всего используют листы кровельной стали толщиной не менее 3 мм. Такими листами закрывают зону потенциального перегрева на 10 см с каждой боковой стороны и на 50 см выше неё.

3) Правильно расположить котел
Котел нужно установить на расстоянии не менее 10 см от стен. С каждой стороны от котла необходимо оставить по 70 см для удобства обслуживания и ремонта.

5) Ширина дверного проема не менее 80 см. Размер лестничной площадки
Размер дверного проема должен быть не менее 80 см, но быть достаточным для замены оборудования при поломке. Если оборудование размещено в подвале, нужно помнить не только про размер двери, но и про радиус разворота на лестнице, которая ведет в котельную.

Например, размер дверного проема для дома 350 м 2 лучше сделать не менее 100 см, т.к. твердотопливный котел твердотопливный котел для дома 350 м 2 занимает 70 см.

Глубину лестничной площадки перед дверью лучше сделать не менее 2.0 м, т.к. длина твердотопливного котла 1,5 м.

7) Обеспечить высоту дымовой трубы
Размер дымохода должен подобрать проектировщик, но высота дымовой трубы должна обеспечивать незадуваемость и рассеивание дыма.

Дымовую трубу всегда выводят выше кровли самой высокой части здания.
Если дымоход проходит ближе 1.5 метров от конька здания, его поднимают на 500 мм выше конька.
Если дымоход проходит ближе 3 метров от конька – её выводят в один уровень с коньком здания.

Проектирование и расчет котельной

Уважаемые Заказчики!
Котельная – ключевой элемент системы отопления. Без преувеличения – сердце вашего дома. Поэтому,

Мы проектируем котельные только в комплексе с проектом отопления и теплого пола. Отдавать проектирование котельной в одни руки, а отопление и теплый пол в другие – рисковать качеством системы. Не совершайте эту ошибку. Проекты должна делать одна компания. Если Ваш специалист не умеет проектировать котельные, можете обратиться ко мне за комплексным проектом.

1) Ответы на вопросы
Сначала мы просим Вас заполнить Опросные листы. Это поможет собрать исходные данные, учесть Ваши пожелания и ничего не забыть. По Вашим ответам Мы составим Техническое задание и приложим его к Договору.

2) Аванс 50% на разработку
Эскизного проекта. По Вашим ответам мы утверждаем объем и стоимость проектных работ. Получаем от Вас аванс 50% на разработку Эскизных проектов.

3) Эскизный проект
Мы не выпускаем готовый проект без согласования с заказчиком основных решений. Поэтому сначала разрабатываем эскизные проекты «в одну линию», что бы обсудить и утвердить с Вами размещение ключевого оборудования. Эскизный проект мы корректируем сколь угодно раз и вносим Ваши пожелания до полного утверждения. Согласованные эскизы прикладываем к Договору, как графическую часть задания на проектирование.

4) Аванс 50% на разработку Рабочего проекта
Этот платеж подтверждает, что ключевые решения Вас устраивают и Эскизы согласованы. Раньше мы работали по постоплате. В таком случае заказчики халатно относились к Эскизным проектам и вносили пожелания в готовый проект, что сильно осложняло работу.

5) Рабочий проект
Проектные компании не разрабатывают эскизы. Сразу выполняют рабочий проект, а потом по 150 раз его корректируют. Это всегда приводит к ошибкам, затянутым срокам и недовольству заказчика. Мы не корректируем рабочий проект. Все правки и пожелания учитываем на этапе эскизов. Строго по эскизному проекту, мы 1 раз разрабатываем рабочий проект и сдаем его вам. Корректировка готового проекта допустима, но в объеме не более 15%.

Состав проекта отопления и котельной

ОТОПЛЕНИЕ: (Cогласно ГОСТ 21.602-2016 )	КОТЕЛЬНАЯ: (Cогласно ГОСТ 21.606-1995 )
• Общие данные по чертежам • Планы системы отопления • План системы теплого пола • Аксонометрические схемы системы отопления • Аксонометрические схемы системы теплого пола • Схемы серийных узлов подключения оборудования и крепления труб • Спецификация оборудования и материалов.	• Общие данные по чертежам • Тепловая схема котельной • План размещения оборудования котельной. • План фундаментов (для напольных котлов) • План прокладки дымохода • Аксонометрическая схема дымоходов • Схемы расположения основного котельного оборудования. • Спецификация оборудования и материалов.

Спасибо за прочтение статьи! Остались вопросы – пишите в комментариях или на WhatsApp. Помогу, проконсультирую. Для заказа проекта отопления у меня – обращайтесь ко мне по телефону.

Калькулятор предварительной
стоимости проекта

Источник

Какая дверь должна быть в котельной частного дома?

Входная дверь в котельную частного дома должна соответствовать определенным требованиям безопасности и надежности:

1. Дверь должна быть огнестойкой, так как в котельной может быть высокая температура, открытые источники огня, котлы и другое оборудование.

2. Дверь должна быть металлической, так как она должна обеспечивать хорошую защиту от проникновения внутрь посторонних людей.

3. Дверь должна быть установлена на качественные петли и оборудована качественным замком, чтобы обеспечить надежное закрывание.

4. Дверь должна иметь хорошую звукоизоляцию, чтобы снизить уровень шума, который может быть вызван работой котла.

5. Дверь должна быть оборудована вентиляционной решеткой или другими устройствами, обеспечивающими достаточный воздухообмен в котельной.

6. Необходимо установить на двери специальные знаки, предупреждающие о возможных опасностях и указывающие на ограничения доступа для посторонних.

В целом, выбор двери для котельной частного дома зависит от многих факторов, таких как размер и конфигурация котельной, мощность оборудования, технические требования и местные законы и нормы. Поэтому рекомендуется обратиться к специалистам, чтобы выбрать подходящую дверь и правильно ее установить.
