Чтобы обеспечить эффективную работу отопительного контура, связанного с электрическим котлом, необходимо следовать рекомендациям и правилам, предусмотренным в нормативных документах. Особенно важным этапом установки такого узла является обвязка электрического котла для отопления, которая имеет свои тонкости и нюансы, которые мы рассмотрим.

Содержание:

• Особенности подсоединения нагревательного блока
  • Минимальная разница температуры
  • Для чего нужна обвязка?
  • Популярные схемы подключения
  • Аварийная обвязка

Особенности подсоединения нагревательного блока

На первый взгляд устройство и принцип работы электрокотла достаточно понятен – нагрев теплоносителя происходит за счет работы ТЭНов или электродов, для чего требуется подключения к электросети. Да и визуально практический каждый человек понимает, что у него не должно возникнуть много проблем при устройстве подобного оборудования. Однако, не все так просто, как кажется. На самом деле, во время проведения монтажных работ по установке любого функционирующего прибора необходимо придерживаться целого ряда правил и требований. В противном случае, собрать эффективный и безопасный агрегат будет практически невозможно.

Преимущества электрического блока в том, что его можно устанавливать в любом месте теплового контура. Причем на эффективности последнего это никоим образом не отразится. Но есть одно «но». Чтобы достичь подобного результата, необходимо выполнить грамотную обвязку отопительного электрического котла.

Электрические котлы будут эффективно функционировать как в системе с принудительной циркуляцией теплоносителя (за счет работы циркуляционного насоса), так и с гравитационным его перемещением (за счет разницы температур воды на входе и выходе тепломагистрали).

При естественной циркуляции теплоносителя блок устанавливается в самой нижней точке магистрали, что станет гарантией максимального прогрева и, соответственно, теплоотдачи батарей. Кроме этого, подающий трубопровод располагается на расстоянии 20-40 см от напольной поверхности.

Любая схема обогрева с применением электрокотла в обязательном порядке предполагает заземление этого аппарата, который может быть подсоединен непосредственно к электрическому щитку.

Во время обвязки электрического котла и его заземления категорически запрещено использовать нулевую фазу для подключения его к электрощитку. Если не соблюсти это требование, это приведет к короткому замыканию и, как следствие, к поломке аппарата.

Но вместе с тем даже правильно подсоединенного электрического котла для качественного отопления жилья, безусловно, недостаточно. Именно по этой причине важно также позаботиться и о правильном подборе всех необходимых расходных материалов, комплектующих и функционирующих аппаратов. Ну и самое главное, от чего зависит эффективность подобного оборудования – грамотно проведенная обвязка электрокотла отопления.

ВИДЕО: Некоторые примеры подключения

Минимальная разница температуры

Итак, что же собой представляет схема обвязки электрокотла отопления? Это непосредственное подсоединение нагревательного блока к тепловой магистрали посредством дополнительных крепежных элементов. Правильно подобранная и смонтированная схема подключения отопительного электрокотла обеспечивает минимальную разницу температуры теплоносителя на выходе и на входе. Что это значит? Все достаточно просто: чем меньше разница температур, тем меньше потребуется затратить тепловых ресурсов для подогрева воды до указанного терморегулятором уровня. Кроме того, благодаря этому обеспечивается увеличение эксплуатационного срока самого нагревателя. А чтобы реализовать поставленную задачу, важно правильно расположить и подключить тепловой блок в целом.

Для чего нужна обвязка?

В первую очередь обвязка была разработана с целью снижения вероятности перегрева нагревательного блока. Следовательно, при правильно проведенном устройстве электрического, равно как и твердотопливного, котла удается значительным образом сэкономить расход топлива и, соответственно, денег на оплату отопления.

Более того, если провести подобные работы по подключению электрокотла на должном уровне, то необходимость в использовании дорогостоящего оборудования попросту отпадает. При подключении не придется караулить, чтобы предупредить перегрев или возникновение какой-либо аварийной ситуации.

Если вы планируете обустроить свой отопительный узел нагревателем, не оснащенным автоматическим блоком контроля, то обязательно необходимо выполнить обвязку нагревательного узла. Благодаря этому удается добиться максимальной эффективности даже котла с невысоким коэффициентом полезного действия.

Популярные схемы подключения

Прежде чем определиться, какие бывают схемы подключения, следует понять, какие материалы и что понадобится для выполнения работ подобного плана.

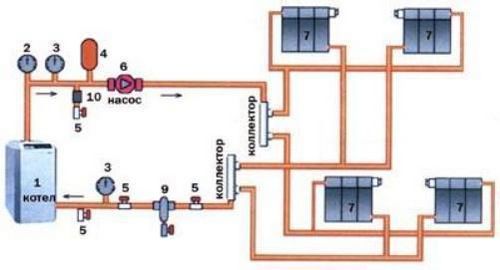

Схема с принудительной циркуляцией теплоносителя

Итак, для создания теплового контура потребуются следующие комплектующие:

• центробежная насосная установка (циркуляционный насос);
• байпасный кран;
• прибор для контроля давления в магистрали;
• проходной фильтр;
• тройники, соединительные элементы, переходники, клапана различного назначения;
• обогревательные элементы (радиаторы);
• кран Маевского или автоматический клапан для спуска воздуха из системы;
• крепежные элементы – переходные муфты, болты, гайки и т.п.;
• трубы разных диаметральных размеров.

Помимо этого, для подключения нагревательного прибора потребуются набор разновеликих гаечных ключей и сварочный аппарат.

С этой статьей читают: Циркуляционный насос в системе отопления

В настоящее время существует четыре различных способа подключения теплового узла:

1. Система с естественной циркуляцией теплоносителя

2. С принудительным нагнетанием давления

3. Классический вариант разводки отопительного контура

4. Сприменением первично-вторичных колец

Когда же отопительный блок основан на работе настенного теплового агрегата, то все элементы, которые он включает, также входят в обвязку. Кроме этого, подобные системы отопления также могут включать в себя и внутренние обогревательные узлы, такие как «теплый пол».

Аварийная обвязка

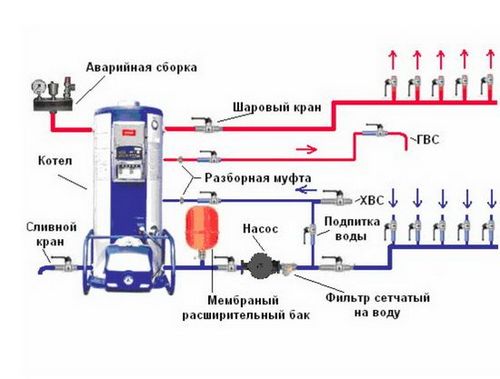

Аварийная схема

Вне зависимости от того, какой вариант устройства обогревательного узла вы выбрали, он в обязательном порядке должен учитывать возможность контроля и регулировки на случай непредвиденных аварийных ситуаций, в частности, внезапное отключение электропитания. Иногда решить такую проблему можно используя дополнительные аккумуляторные устройства и источники бесперебойного питания. И если вы редко пользуетесь подобным оборудованием, то помните о том, что время от времени его нужно заряжать, чтобы не получилось так, что при отключении электропитания ваши аккумуляторы оказались разряженными.

Лучше всего установить циркуляционный насос 12 вольт. При наличии электропитания он нагнетает теплоноситель, одновременно при этом происходит зарядка аккумуляторных батарей. Как только электричество пропадает, насос работает от аккумулятора. Это автоматический процесс.

Если ваша отопительная система функционирует за счет принудительной циркуляции горячей воды, то при внезапном отключении электричества она также перестанет работать. Также имеет смысл дооборудовать контур еще одной тепловой магистралью, которая будет функционировать по принципу естественной циркуляции.

И в завершении ко всему, хотелось бы отметить одну простую истину: подключение отопительного узла по инструкции не составит проблем, если в точности выполнять все указания и рекомендации. Но если же вы понимаете, что не в состоянии самостоятельно справиться с поставленной задачей, то лучше всего доверить эту работу профессионалам. Поверьте, иногда лучше немного переплатить, чтобы потом заново не оплачивать услуги специалистов на переоборудование неудачно собранного теплового контура!
