Особенности устройства междуэтажных перекрытий — обзор основных видов

Навигация по странице

Конструкция межэтажного перекрытия

Междуэтажное перекрытие — это структура, выполняющая несущую функцию и размещенная между двумя вертикально расположенными помещениями внутри дома. Таким образом, для верхнего помещения это служит полом, а для нижнего — потолком.

[toc>

Что нужно знать об этих конструкциях? Разновидности перекрытий

В зависимости от того, между какими этажами в доме располагаются межэтажные перекрытия, их разделяют на:

• цокольные;
• междуэтажные;
• мансардные;
• чердачные.

Чердачные межэтажные перекрытия

Основные требования, которые выдвигаются к любому перекрытию:

• на перекрытии не должно быть прогибов, оно должно быть прочным;
• оно должно иметь достаточный уровень тепло- и шумоизоляции;
• перекрытие должно соответствовать всем нормам пожарной безопасности;
• оно должно иметь большой срок эксплуатации.

Соответственно, первый тип конструкции разделяет помещения цокольного и первого этажей. Междуэтажные перекрытия находятся строго между помещениями двух этажей. Мансардное перекрытие отделяет помещение этажа от мансардного помещения. Последние, чердачные конструкции разделяют помещения этажа и чердака.

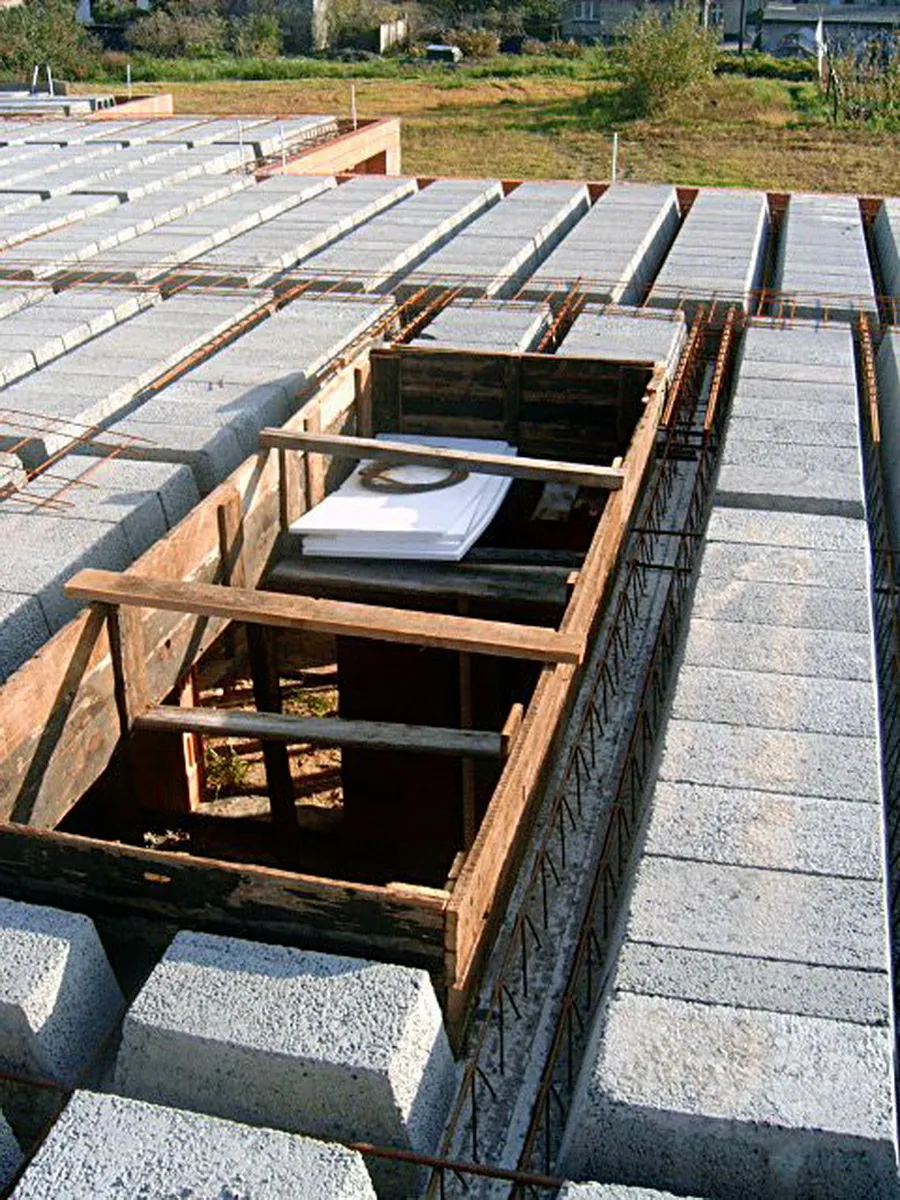

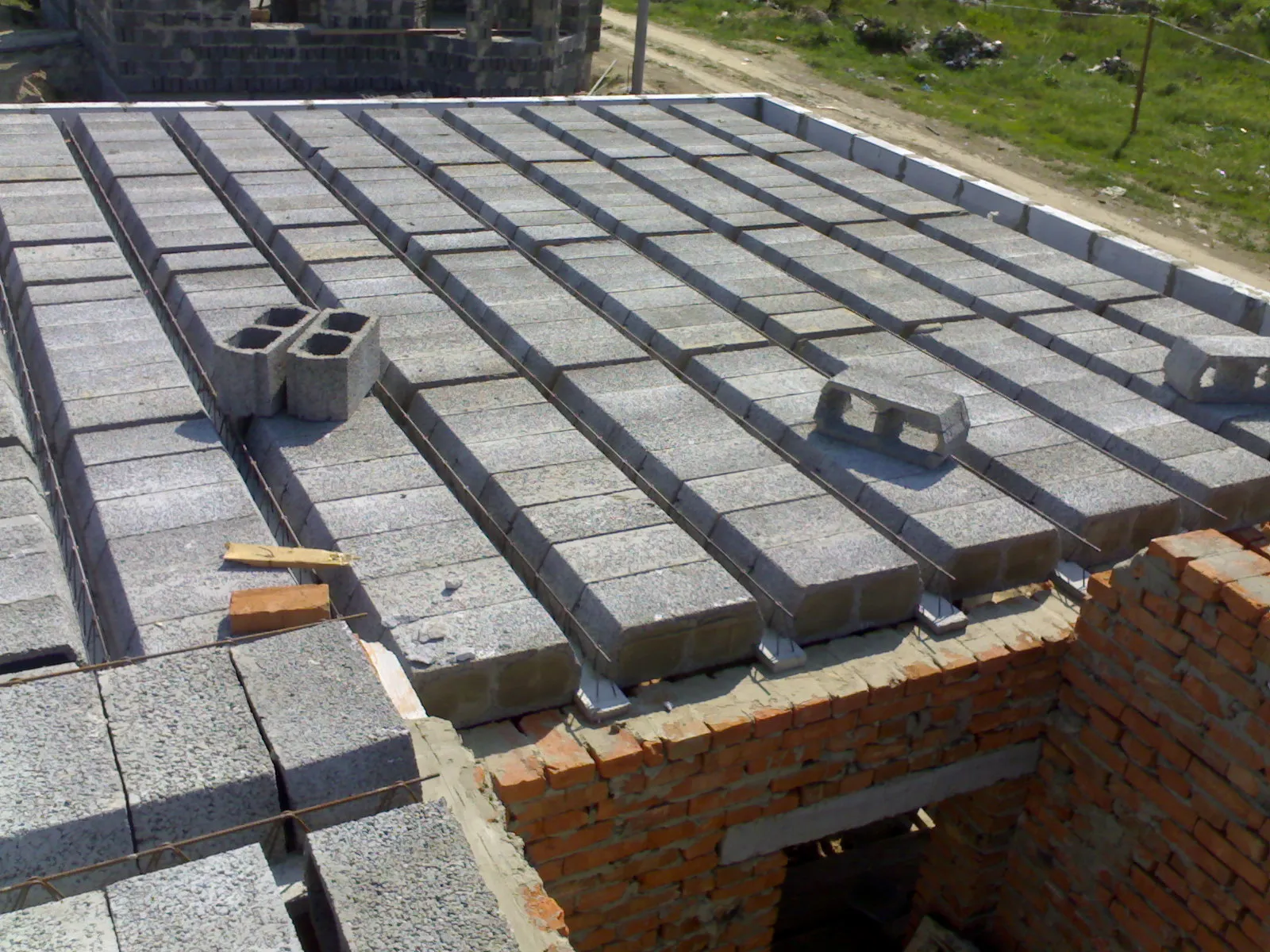

Сборно-монолитные железобетонные перекрытия цокольного этажа

В частном небольшом доме чаще всего используются деревянные или железобетонные конструкции. Выбор осуществляется в зависимости от исходных данных, условий, назначения и конструктивных решений выбранного здания.

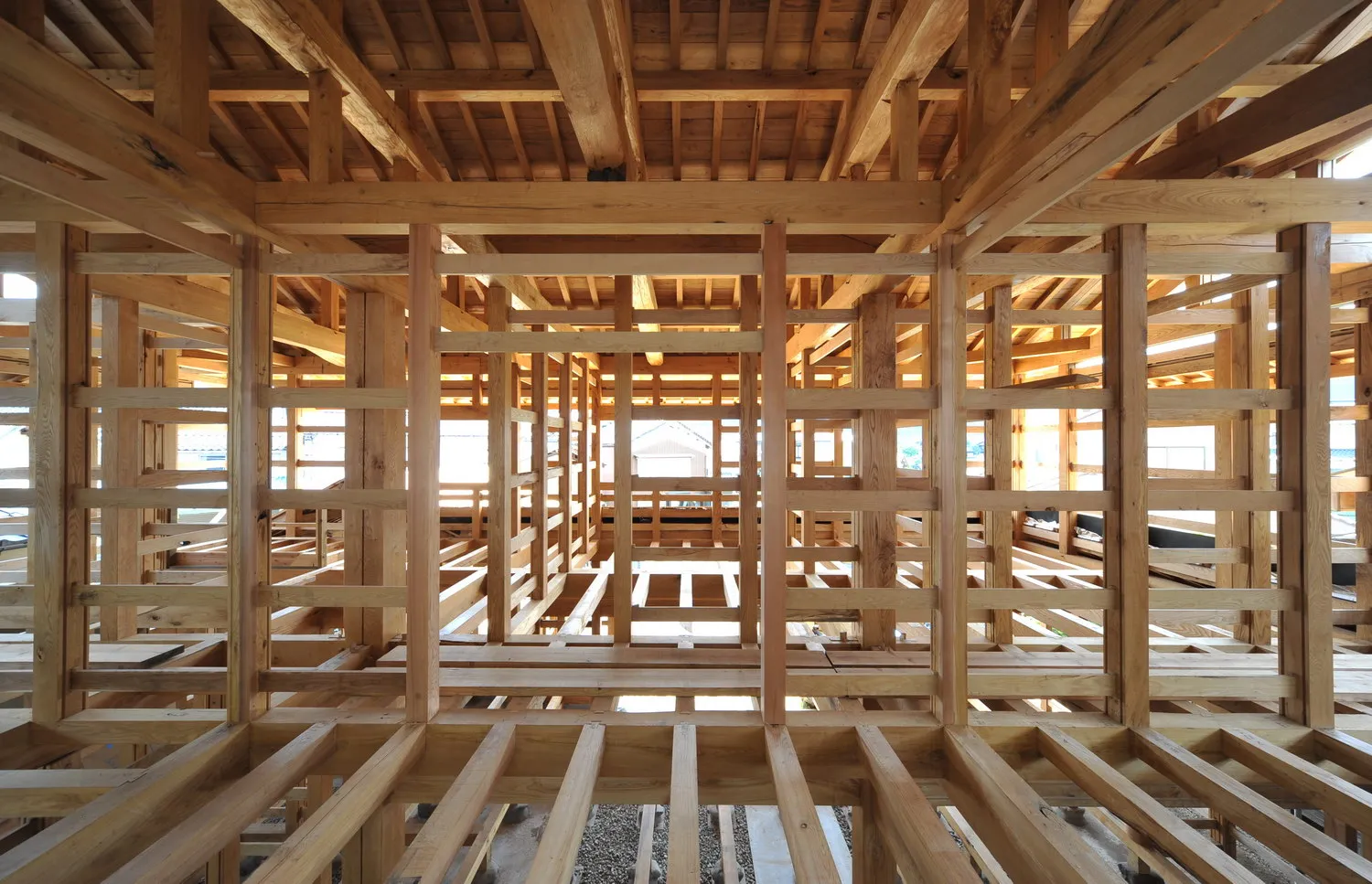

Межэтажные перекрытия в деревянном доме

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Устройство межэтажного деревянного перекрытия

Балки могут быть изготовлены из:

• досок, толщина которых составляет от 3,8 до 5 см;
• бруса, толщина которого составляет от 7,5 см до 17,5 см;
• бревен;
• проклеенного бруса;
• клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

• его достаточно легко сделать и смонтировать;
• обладает хорошими теплоизоляционными свойствами;
• дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
• можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
• доступность.

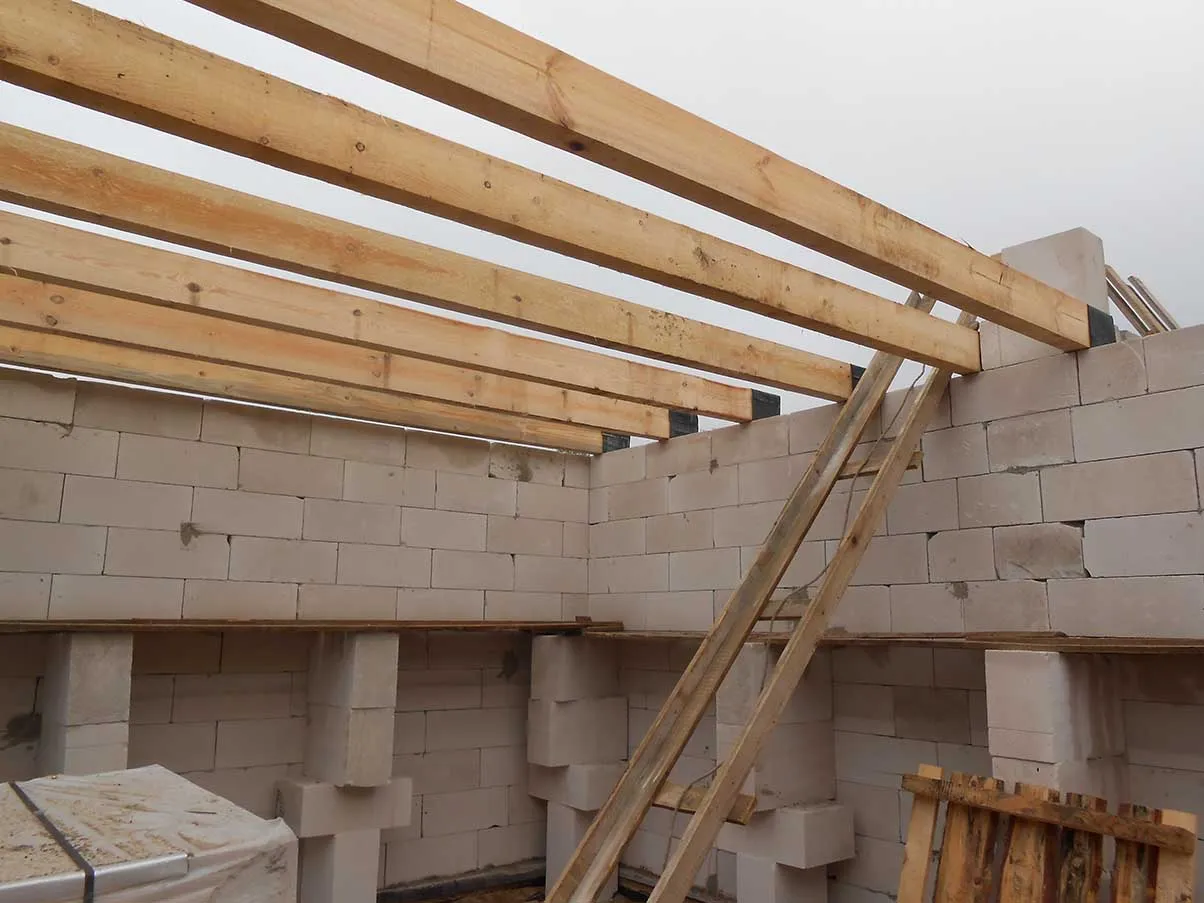

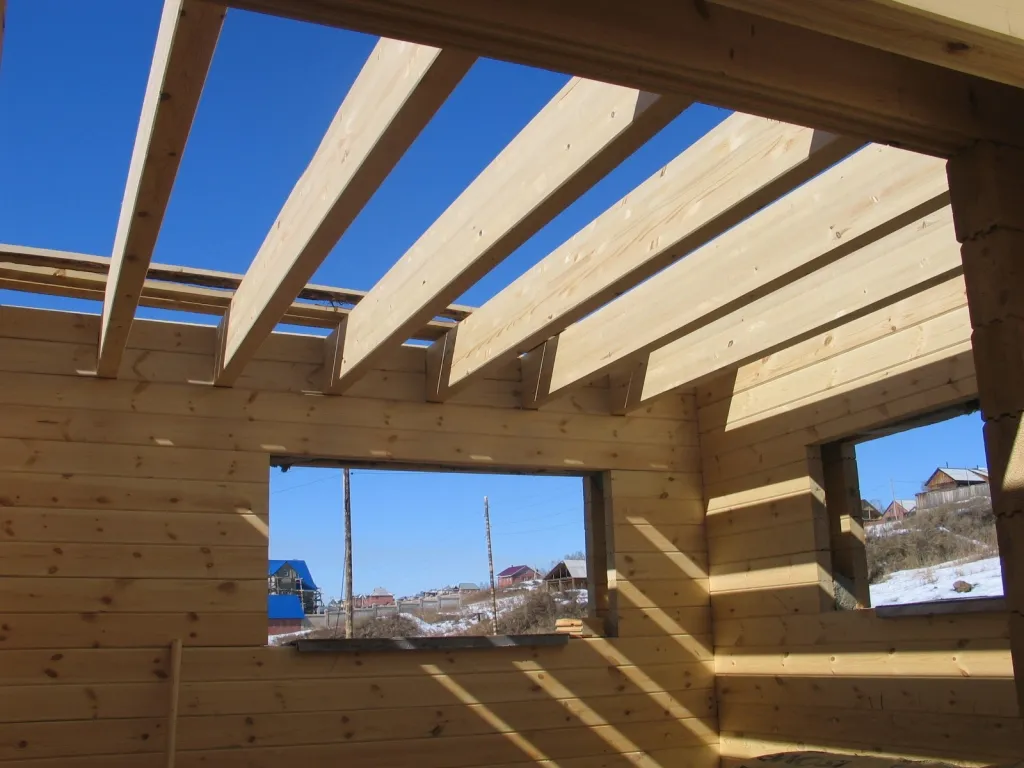

Деревянные балки перекрытий

В то же время, необходимо помнить и о недостатках данной конструкции:

• перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
• нуждается в дополнительной обработке антипиренами — благодаря этому деревянное покрытие будет не горючим;
• без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
• из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

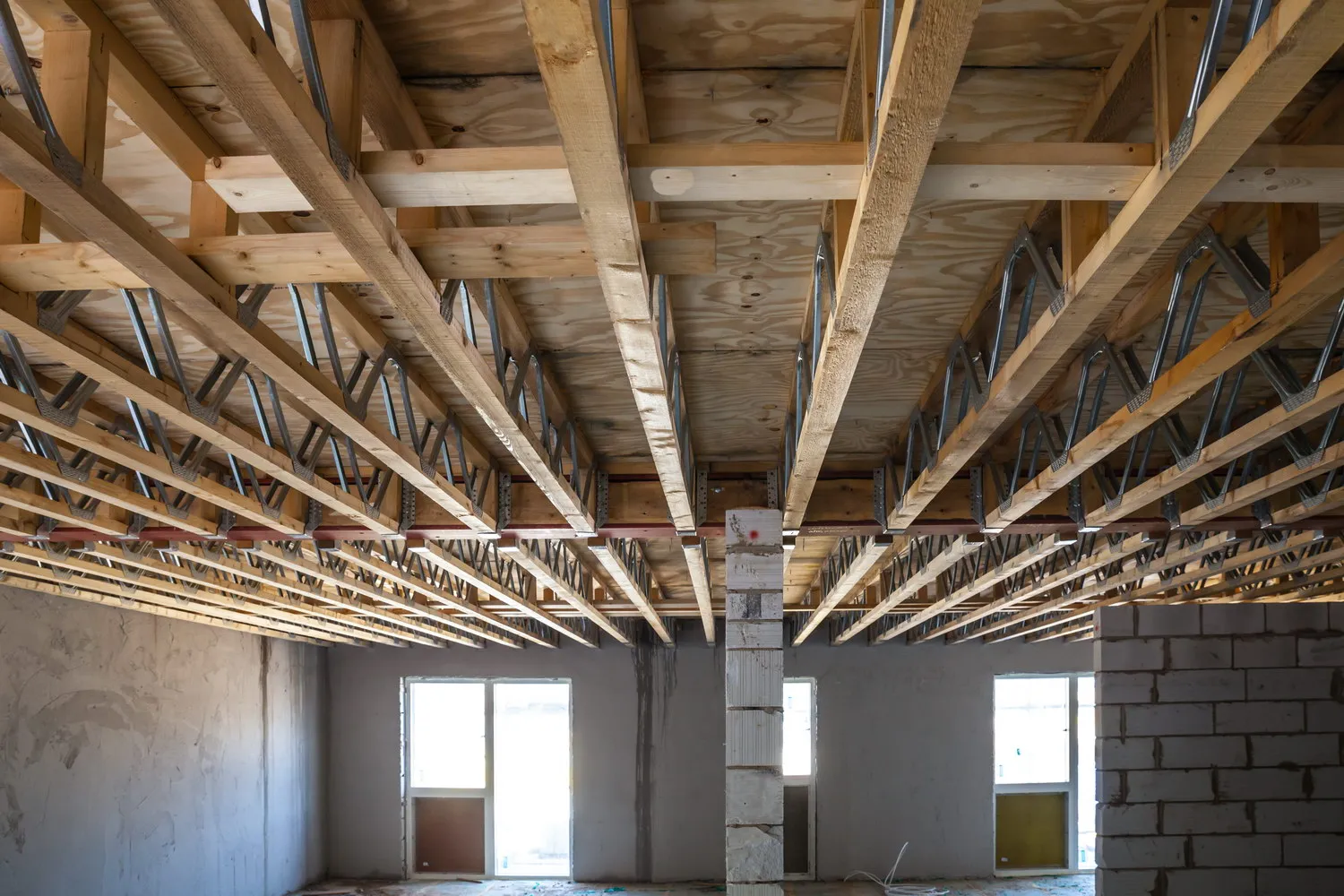

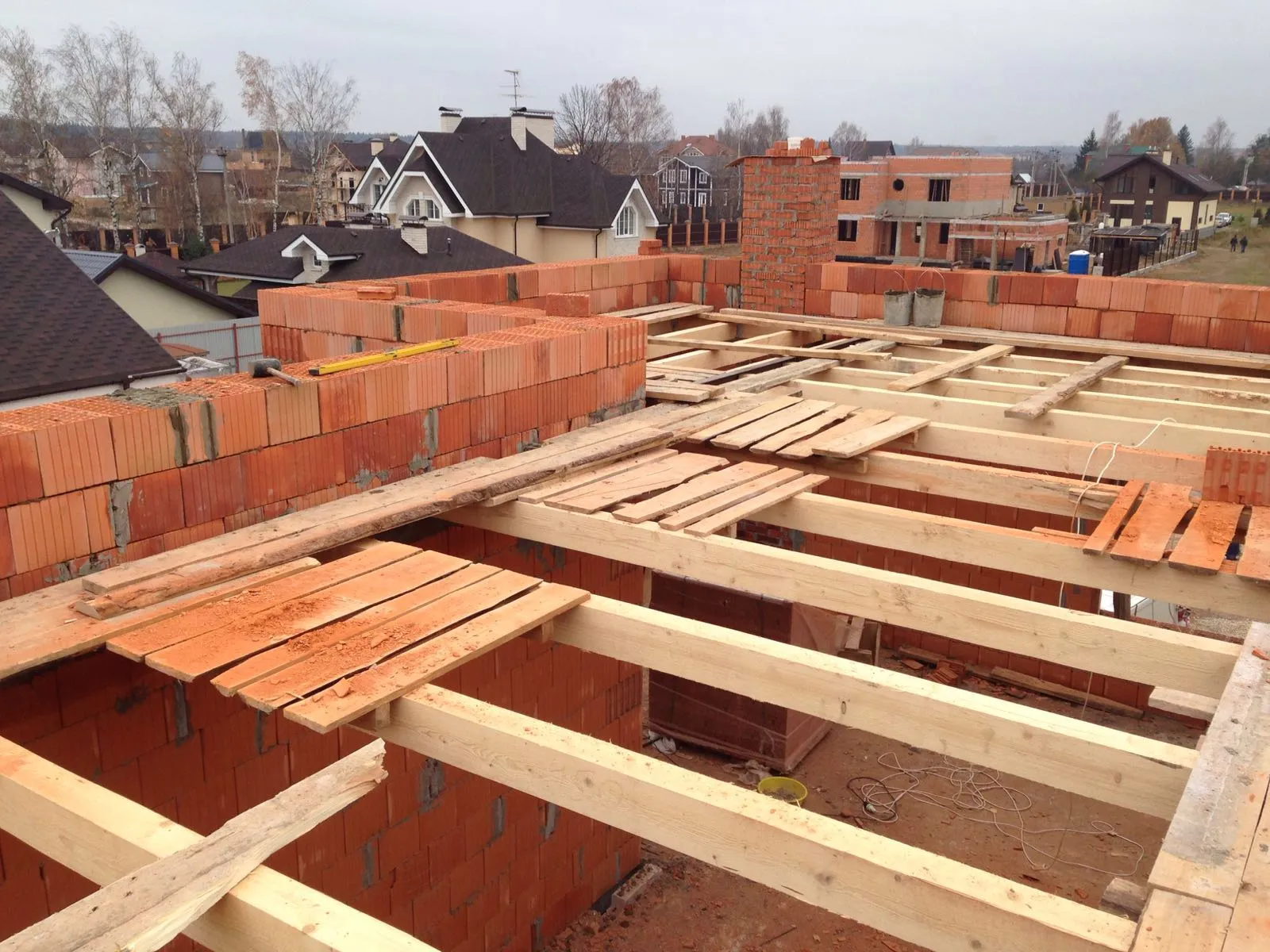

Балочные перекрытия из древесины

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства — это установка балок.Устройство этих элементов в доме происходит согласно следующей инструкции:

• Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
• Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
• Далее концы балок должны быть обернуты рубероидом.
• В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Важно! Расстояние между балками должно быть от 0,6 м до 1,5 м. Также нужно соблюдать пропорцию, в которой толщина балки должна быть не меньше, чем 1/24 часть длины самой балки.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

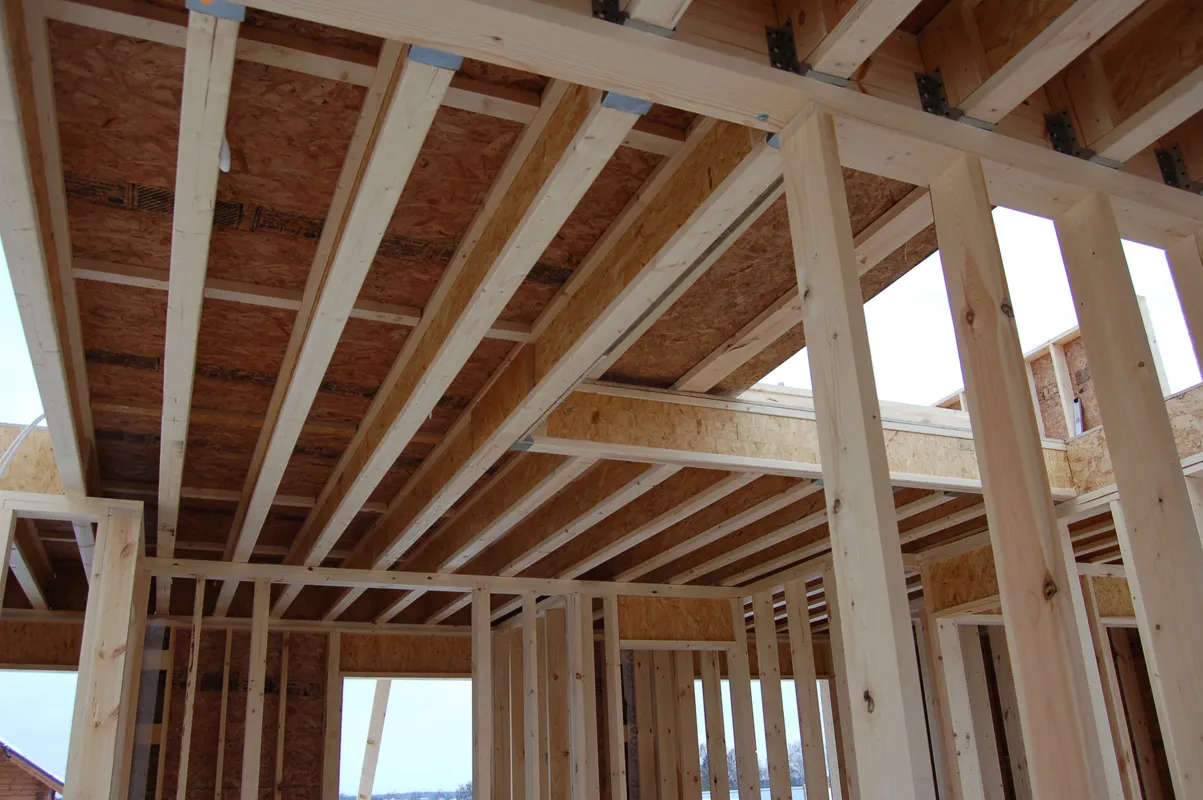

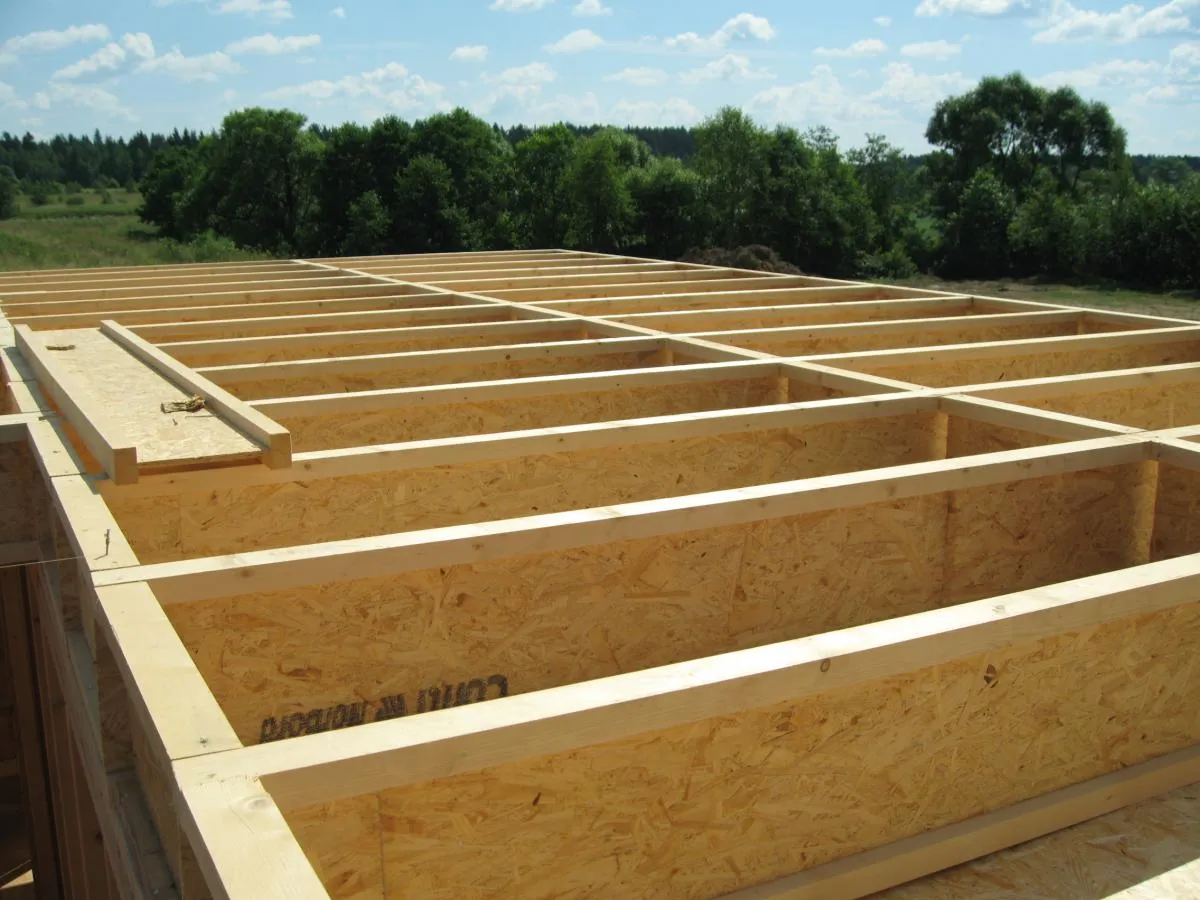

Монтаж деревянных межэтажных перекрытий

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям — анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

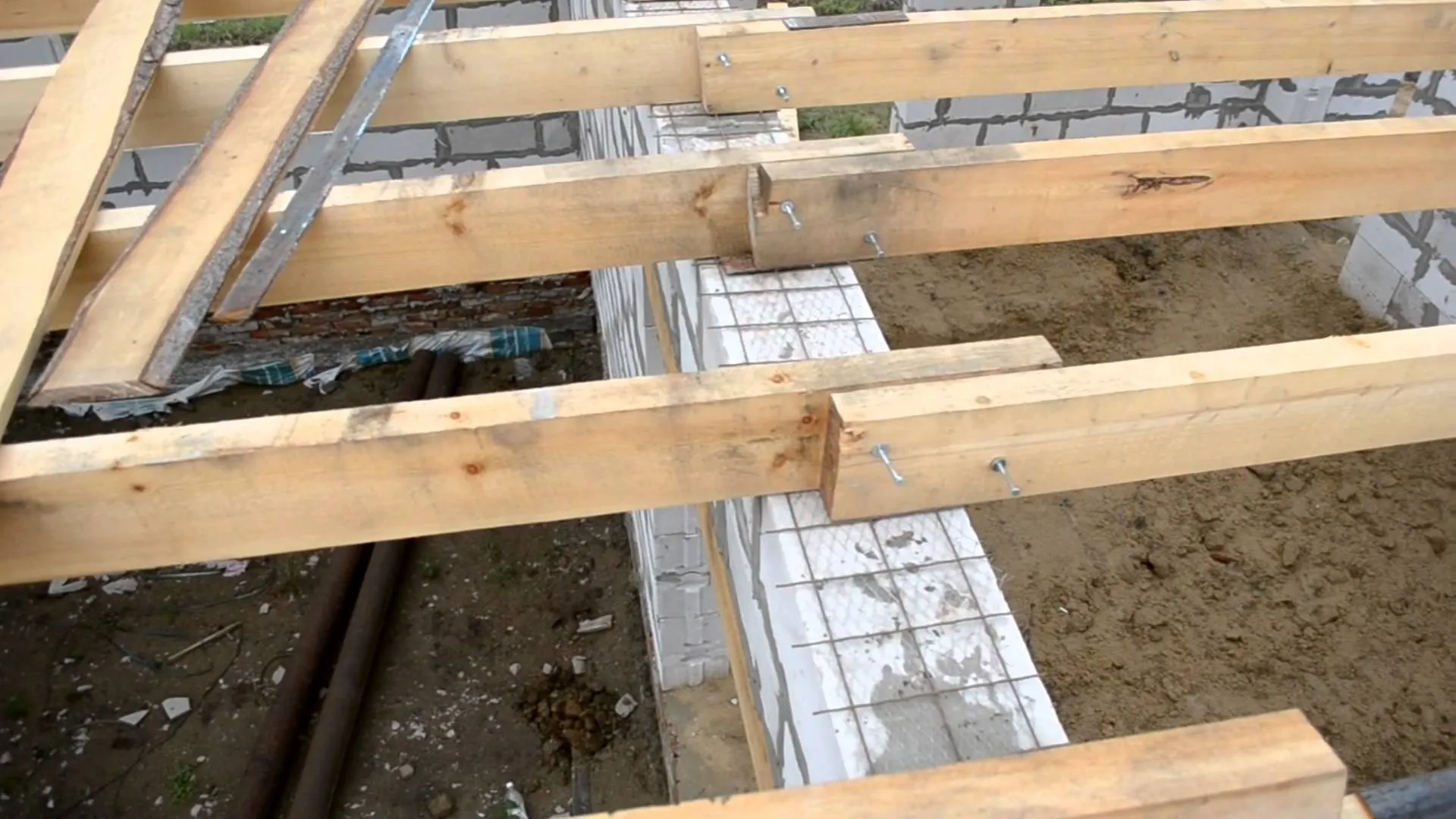

Крепление балок межэтажного перекрытия

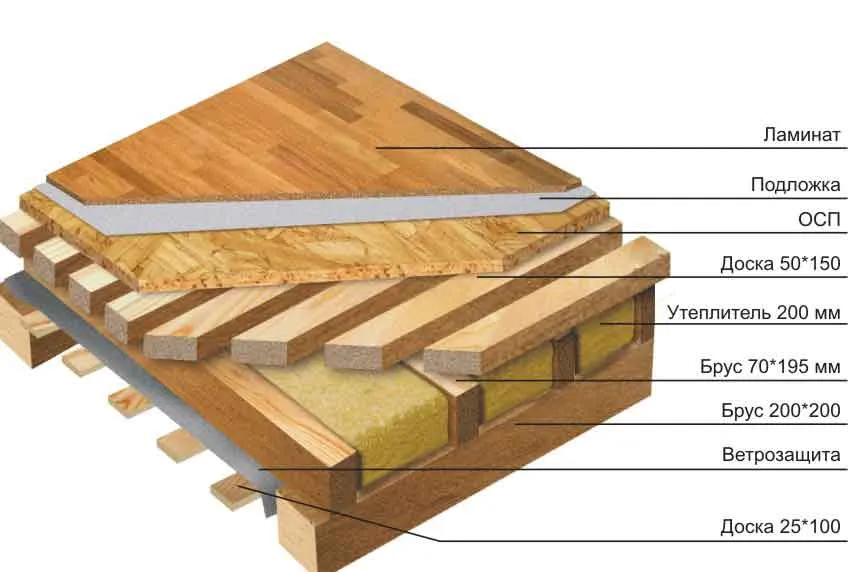

После завершения этих этапов, можно приступать к устройству перекрытия по балкам.В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

1. Ламинат.
2. Подложка под ламинат.
3. Плиты ОСП.
4. Доска с характеристиками 50х100.
5. Утеплитель толщиной 20 см.
6. Брус 70х195 мм.
7. Брус 20х20 см.
8. Защита от ветра.
9. Доска 25х100.

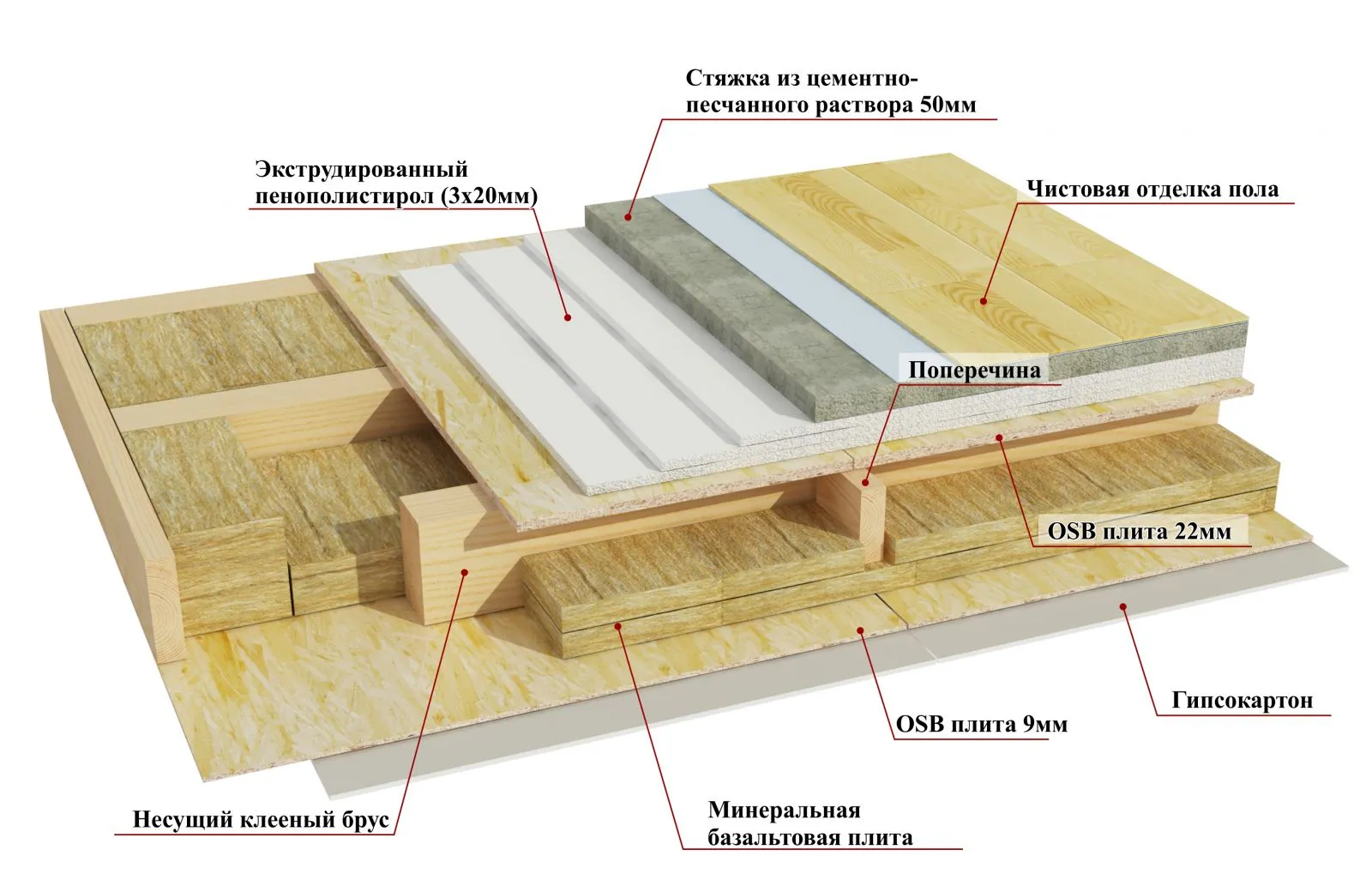

Пирог межэтажного перекрытия. Схема 1

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Пирог межэтажного перекрытия. Схема2

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

• Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
• Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
• Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
• Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие

Железобетонные перекрытия: преимущества и недостатки

По сравнению с ранее рассмотренным видом перекрытия, железобетонные более долговечны и прочны. Могут быть как цельными (монолитными) так и сборными.

Монолитное межэтажное перекрытие

Положительными сторонами можно выделить следующие:

• можно сделать перекрытие любого размера и формы;
• железобетон имеет большую несущую способность;
• если в деревянных перекрытиях нужно следить, чтобы не было прогибов, то в железобетонных эта ситуация исключена.

Негативными сторонами являются:

• процесс создания нужного перекрытия является достаточно трудоемким и требует помощников либо дополнительную рабочую силу;
• после заливки за бетоном нужно ухаживать, пока он не приобретен максимальную прочность;
• необходимо наличие специальной техники и инструментов;
• стоимость работ выше, по сравнению с деревянными перекрытиями.

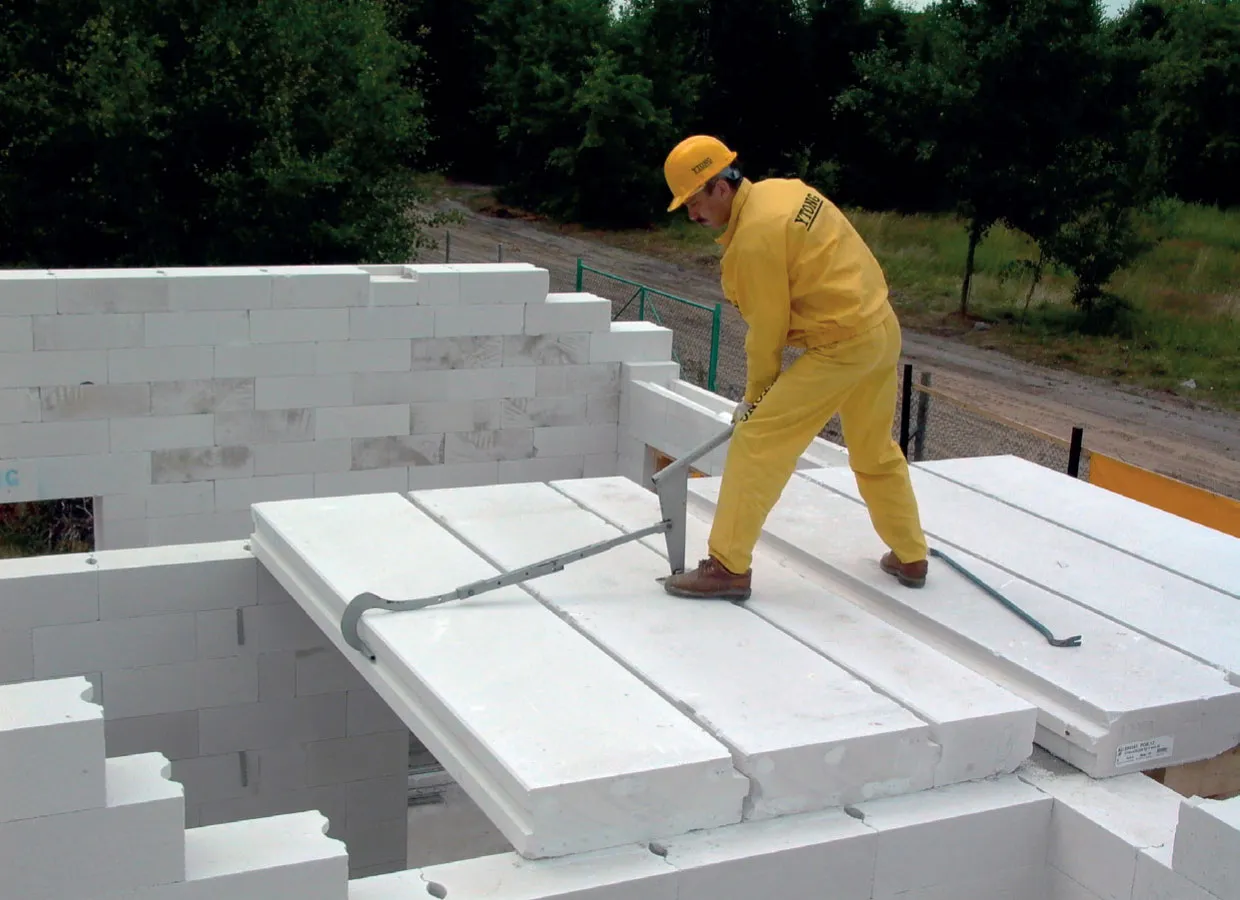

Сборное перекрытие из бетонных плит

Коротко о технологии

Монолитные перекрытия имеют металлический каркас из арматуры, который залит бетонной смесью. Арматура связывается либо сваривается, в результате чего получается сетка.

Важно! Немаловажным фактором является диаметр арматуры. Она подбирается в зависимости от того, какая нагрузка должна быть на перекрытии (также должен быть учтен некоторый запас прочности).

Бетонные межэтажные перекрытия

Чтобы сделать такое перекрытие в первую очередь нужно соорудить опалубку. По краям опалубки необходимо сделать специальные фиксаторы, которые не будут давать арматуре провисать. Чтобы опалубка не проседала, можно установить распорки.

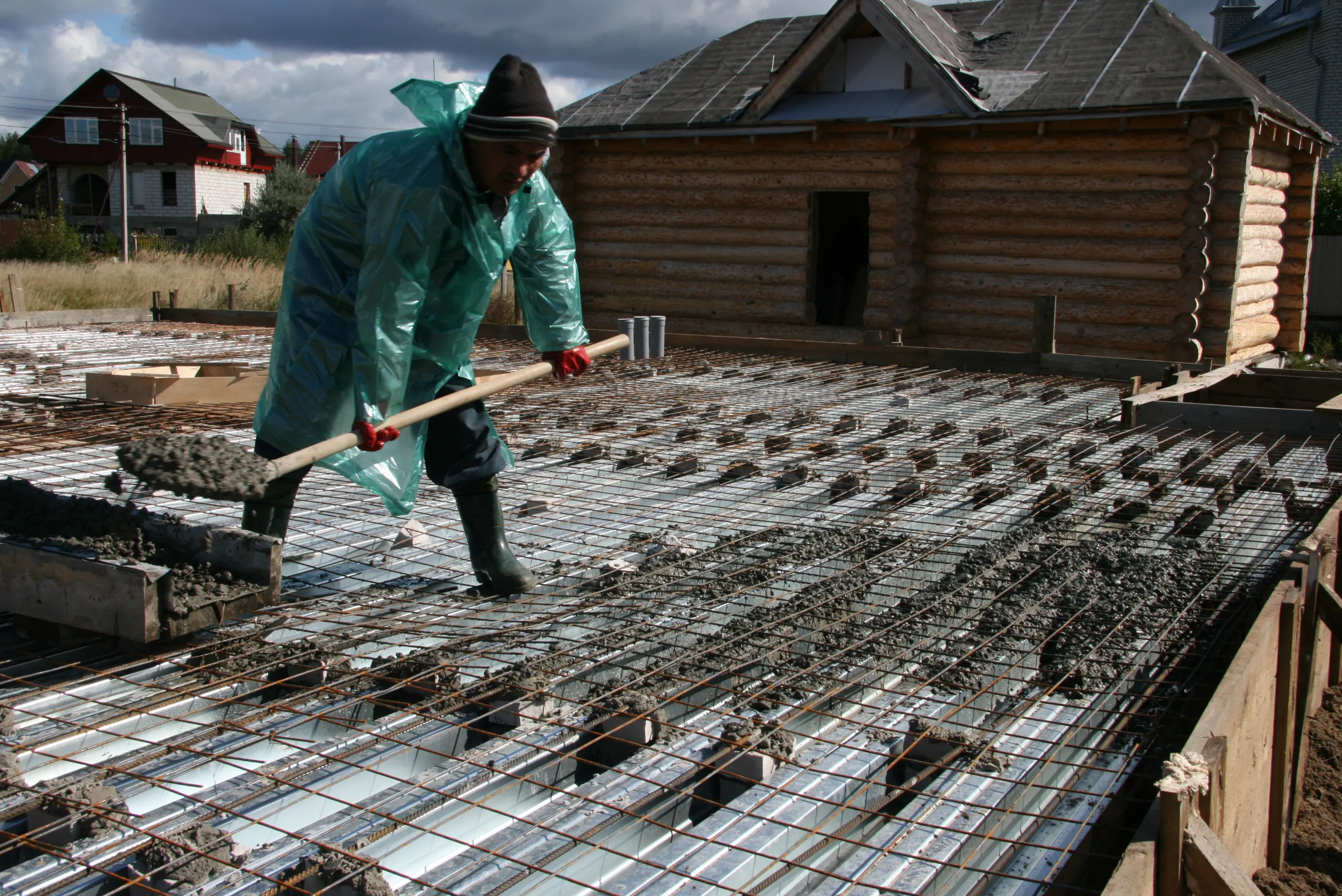

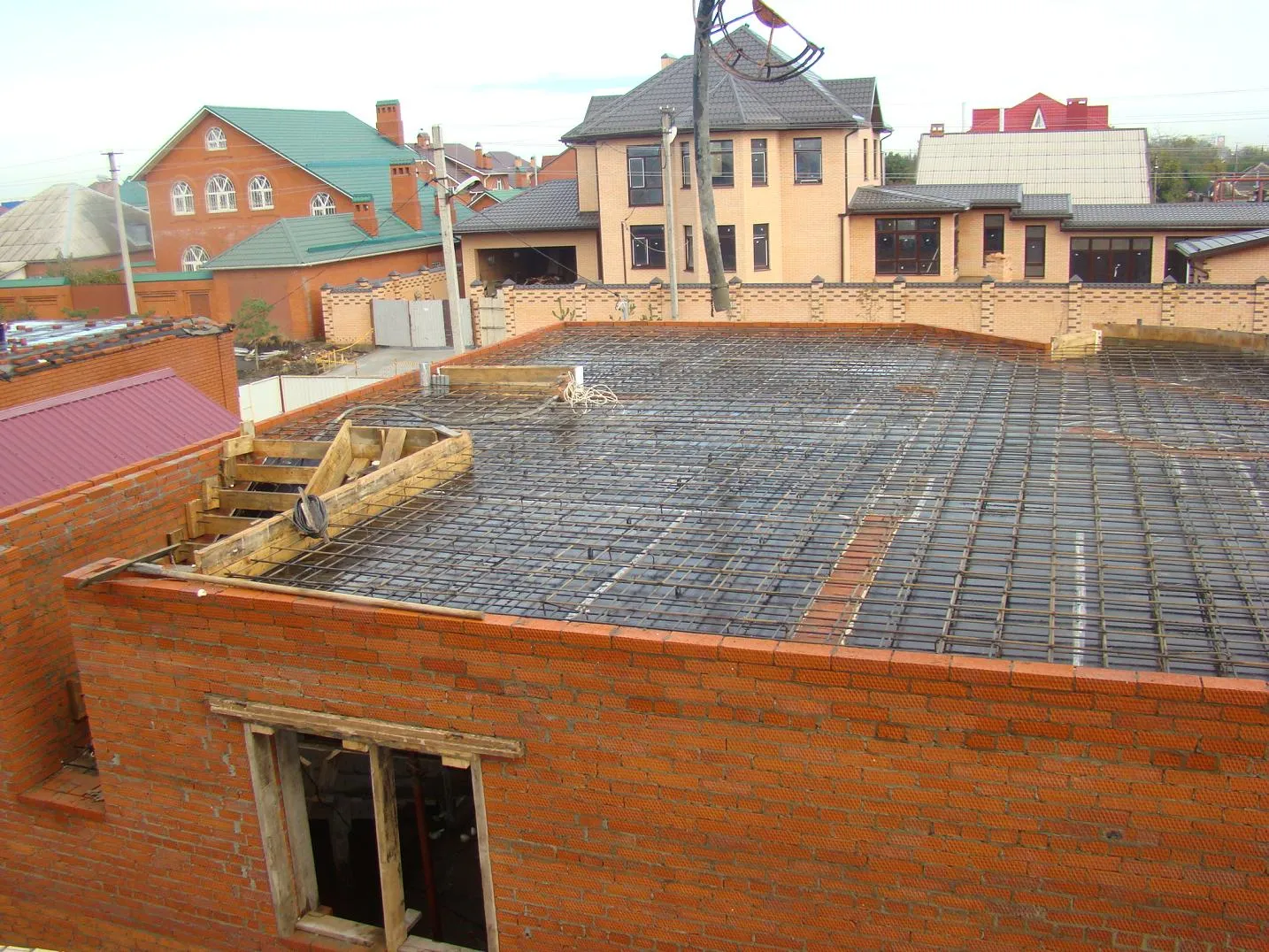

Армирование перекрытия

После того как опалубка и арматура установлена, можно приступать к бетонированию. Прежде чем приступить к заливке, нужно рассчитать объем смеси. Это в первую очередь зависит от толщины и площади перекрытия. Толщина в свою очередь должна составлять 1/30 часть от пролета. Таким образом, если пролет составляет 6 метров, то, соответственно, толщина будет составлять 20 см.

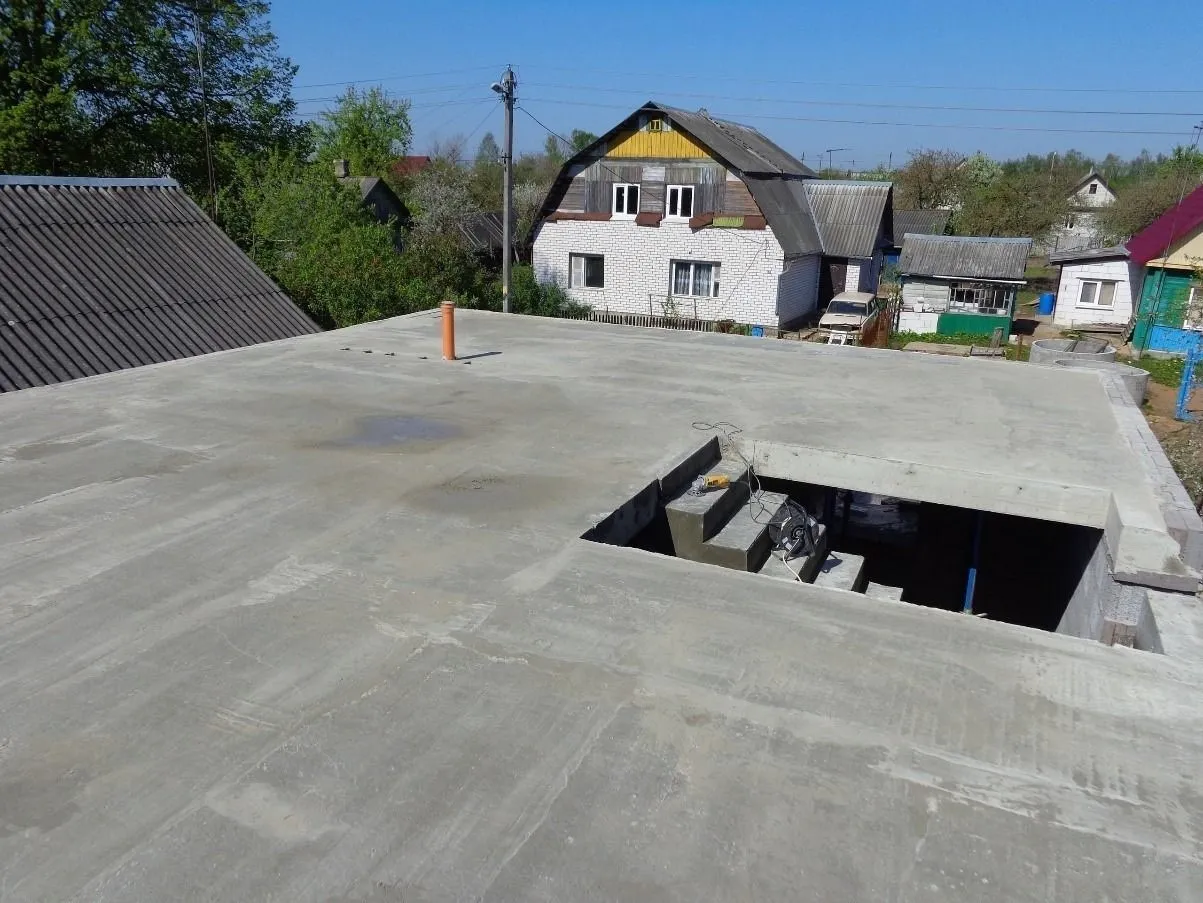

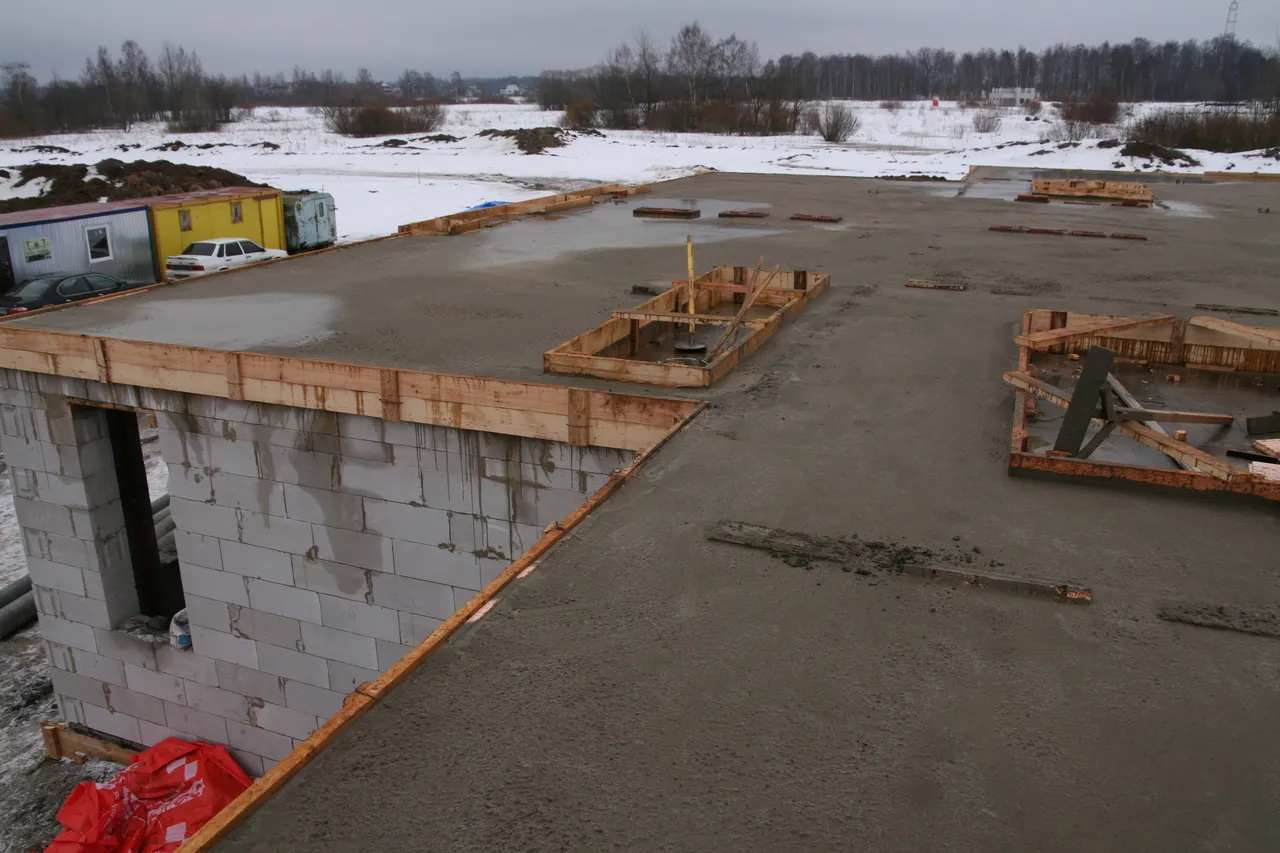

Гоотовое межэтажное перекрытие из бетона

Рекомендации специалистов при работе с монолитными ж/б конструкциями

Если необходимо сделать монолитную ж/б конструкцию, специалисты рекомендуют учесть несколько важных моментов. Они выделяют следующее:

• При выборе арматуры необходимо рассчитать проектные нагрузки, которая она должна выдержать. При расчетах будет выявлен необходимый диаметр, однако приобретать лучше на 1 или даже два размера больше, чтобы увеличить запас прочности.
• Лучше всего сетку не сваривать, а связывать специальной проволокой.
• Если вы не уверены, чтобы успеете сделать заливку за один раз — отложите. Этот этап не должен прерываться.
• Чтобы конструкция не потрескалась, пока бетон набирает прочность (это касается теплых периодов года), ее рекомендуется увлажнять.
• Если бетонирование производится зимой — нужно подумать о специальных противоморозных добавках.

Как сделать межэтажное бетонное перекрытие

https://www.youtube.com/watch?v=VUqvIbw34z8Межэтажные плиты должны быть выбраны в зависимости от назначения здания, а также конструктивных решений.

Соединение плит перекрытий

В небольших домах очень популярны деревянные пироги, которые достаточно легко соорудить самостоятельно. Если в ж/б плите нужно рассчитать какой толщины она должна, то в случае с конструкцией из дерева нужно продумать пирог.

Как сделать перекрытие между этажами в деревянном доме?

Перекрытие между этажами в деревянном доме можно сделать следующим образом:

1. Определение типа перекрытия: вы можете выбрать межэтажное перекрытие, состоящее из балок или железобетонные плиты.

2. Подготовка чертежей: необходимо подготовить чертежи перекрытия с учетом всех размеров и технических характеристик.

3. Монтаж основания: установите основание для перекрытия, используя металлические или деревянные колонны.

4. Установка перекрытия: монтируйте перекрытие согласно чертежам, используя деревянные балки или железобетонные плиты.

5. Завершающие работы: отделывайте и шлифуйте поверхность перекрытия, а также устанавливайте лестничные пролеты и другое необходимое оборудование.
