Отвод воды с крыши — внутренние и наружные водоотводы, рекомендации по установке системы водостока

1. Виды водосточных систем
2. Материалы водоотводов
3. Выбор систем водоотвода
4. Выбор водосточных воронок
5. Водоотвод своими руками
6. Отвод воды

На заключительных этапах возведения любого здания наиболее важным является организация системы стоков дождевой воды с крыши. Эта система необходима для предотвращения проникновения влаги в стены, подмывания фундамента и создания влаги возле фундаментной части здания за счет стоков дождевых и талых вод с покрытия крыши.

Повышенная влажность провоцирует развитие плесени. Вода, стекающая на землю,может подтопить подвальные помещения или цокольные этажи, привести к разрушению фундаментов, неравномерной осадке здания.

Современные системы водоотвода гармонично вписываются в любой стиль дома и способны стать частью декоративного оформления фасада.

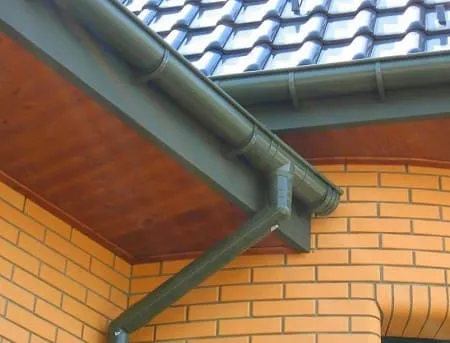

Рисунок 1. Водоотвод скатной крыши.

Виды водосточных систем

Водоотвод с крыши бывает внутренним и наружным.

Наружныесистемы обычно устраивают со скатных крыш. Для этого на свесах кровли монтируются водосборные желоба. Вода с крыши по желобу стекает в водосточные трубы, откуда отводитсяв центральный ливневый коллектор, грунт или специальные резервуары.

Внутренний водоотвод предназначен для отвода воды с плоских кровель. При устройстве кровель устраивается уклон к центру здания, где устанавливаются водосточные воронки с внутренними стояками. Вода, стекая с кровли по внутренним трубопроводам, отводится обычно в ливневую канализацию.

Внутренний водоотвод

Внутренние водоотводящие системы устраиваются на эксплуатируемых и неэксплуатируемых плоских кровлях.

Водостоки внутри здания монтируются из следующих элементов:

1. Водосточных воронок, предназначенных для сбора и отвода дождевой и талой воды. Они располагаются на плоскости кровельного покрытия. На рынке представлены воронки плоской формы или в виде колпака из пластика, стали или чугуна. Диаметры воронок определяются расчетом и соответствует сечению водоотводящих труб.
2. Вертикально расположенных трубных стояков сечением, соответствующим диаметру отвода водосточной воронки.
3. Углов, колен, доборных деталей.
4. Кронштейнов, крюков, хомутов и прочих крепежных элементов.

Вокруг водоприемных воронок неутепленных кровель, в радиусе 50 см, уклон должен составлять не менее 5%. Это может достигаться за счет уменьшения толщины утеплителя или стяжки.

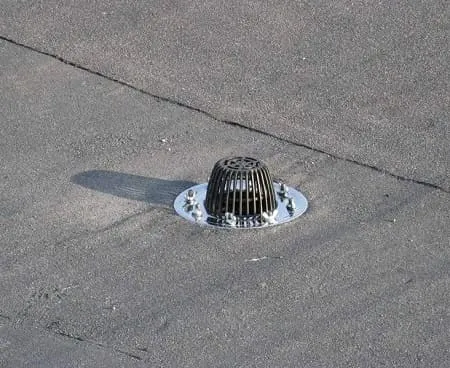

Рисунок 2. Приемная воронка, установленная на плоской кровле.

Внутренние системыводоотводов подразделяются на самотечные и сифонные.

В самотечных конструкциях стоки, попадая в воронки, самотеком стекают по стоякам.

Сифонные системы отличаются устройством водосточных воронок, которые представляют собойконструкции в виде колпака со стабилизаторами водных потоков.Вакуумная система полностью герметична и заполнена водой. При падении уровня воды внутри водостока, жидкость с поверхности крыши под действием вакуума начинает всасываться в водоотвод.

Сифонно-вакуумная система является наиболее эффективной и долговечной при отводе дождевых и талых вод с плоской крыши.

Внутренние водостоки должны иметь герметично закрывающиеся ревизионные проемы для чистки и проведения профилактических осмотров.

Внутренние водостоки имеет ряд преимуществ перед внешними:

• все элементы скрыторазмещены внутри сооружений, не нарушается экстерьер фасада, нет необходимости подбирать варианты, подходящие под стиль и цветовое решения здания;
• эффективность внутреннего отвода выше, чем у наружных систем;
• даже в сильные морозы вода в трубах не замерзает;
• ливневые и талые воды сливаются непосредственно в сливную систему.

Недостаток внутреннего водостока в сложности обслуживания и ремонта конструкций, неудобствах при чистке.

Наружный водосток

Основными элементами наружного водоотвода являются водосточные трубы и желоба.

Форма сечения желобов может быть квадратной, полукруглой или трапецеидальной.

Диаметр желобов и труб зависит от уклона и площади кровли, а так же статистических показателей максимального количества атмосферных осадков в регионе строительства, определяется расчетом.Площадь сечения должна обеспечивать отвод воды с кровли даже при сильном ливне. В состав водосточных систем входят:

• воронки и водосборники, выступающие в роли приемника дождевой воды;
• подвесные желоба, устанавливаемые горизонтально на свесах крыш;
• водосточные трубы для отвода воды;
• крепежные изделия: хомуты, кронштейны, держатели;
• соединительные детали, переходные колена, отводы;

Кроме основных элементов водостока, используются специальные сетки и защитные колпаки, предотвращающие попадание мусора, листвы, веток и прочих предметов в сливные трубы.

Детали водосточных систем изготавливаются из оцинкованной стали, алюминия, пластика, металла с полимерным покрытием. Они легко стыкуются между собой и при правильном монтаже исправно отводят воду с кровли.

Для предотвращения обледенения систем наружного и внутреннего водоотвода необходимо предусмотреть устройство электрического обогрева элементов водосточных воронок, труб и лотков.

Электрообогрев выполняется греющим электрическим кабелем, управляемым автоматически с помощью датчиков температуры и терморегуляторов.

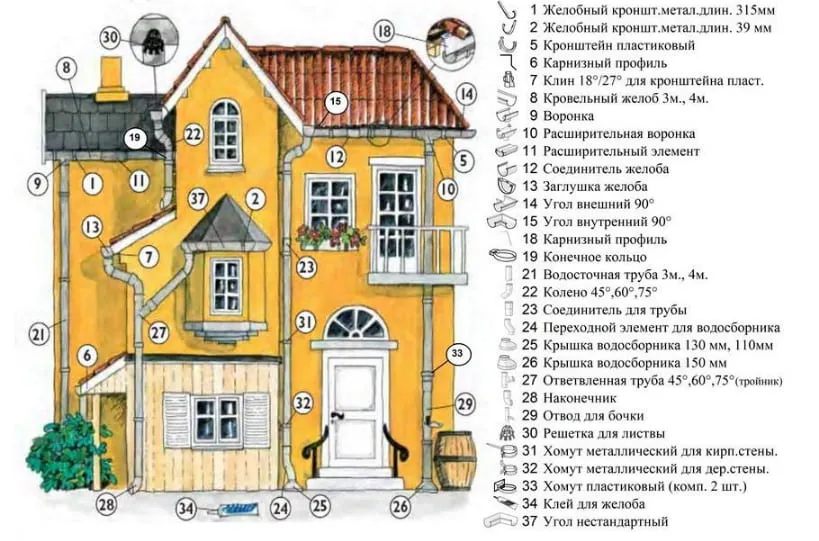

Рисунок 3. Комплектация наружной водосточной системы.

Материалы водоотводов

На строительном рынке представлены водосточные системы из различных материалов.

При выборе элементов водоотвода, необходимо учитывать следующие рекомендации:

1. Водоотводы многоэтажных жилых домов со скатными крышами должны выполняться из прочных конструкций, соответствующих нормам безопасности. Подойдут оцинкованные стальные системы с полимерным покрытием или изделия из нержавеющей стали, укомплектованные надежными креплениями и соединительными элементами.
2. Водосточные конструкции из меди устанавливаются в элитных домах и загородных резиденциях с эксклюзивным дизайном. Материал выглядит стильно и благородно, указывает на высокий статус собственника жилья. Срок службы медных водосточных систем может составлять более ста лет.

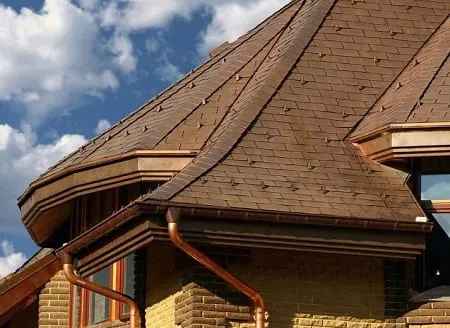

Рисунок 4. Водосточные системы из меди.

1. Для частных домов и дачных строений подойдут водосточные системы из ПВХ. Легкие конструкции быстро монтируются, просты в обслуживании, долго сохраняют привлекательный внешний вид.

Владельцы современных домов с наружным водостоком все чаще выбирают водоотводящие конструкции из модифицированного ПВХ от европейских производителей, в широком ассортименте представленные в компании «МегаЛайн».

Кровельные водостоки из ПВХ обладают многими достоинствами;

• прочностью, превышающей показатели чугуна;
• стойкостью к температурным перепадам;
• хорошим шумопоглощением;
• молекулярной памятью, позволяющей в случае деформации возвращать первоначальную форму.

Срок службы изделий из термопластичного ПВХ превышает 50 лет.

Выбор систем водоотвода

При выборе водосточных систем нужно учитывать конструкцию крыши, статистические данные по количеству осадков в данном регионе, особенности материалов, из которых изготавливаются водосточные системы.

Компания «МегаЛайн» предлагает широкую линейку элементов водосточных систем для индивидуального и промышленного строительства от европейской компании Plastmo.

Модели Plastmoизготовлены из модифицированного термопластичного ПВХ, соответствуют всем требованиям технических норм и адаптированы к российским климатическим условиям.Имеют жесткую конструкцию с надежной защитой от переливов. Выпускаются в 10 цветах. На заказ могут быть выполнены в любом цвете палитры RAL.

Каталог элементов системы Plastmo включает более 30 позиций типовых и нестандартных деталей, основные из них:

• желоба длиной 4 и 6 метров;
• крюки различных размеров и конфигураций;
• воронки подвижные;
• заглушки универсальные;
• углы внутренние и наружные;
• водосточные трубы;
• различные соединители и хомуты;
• колена, муфты, ответвления.

Специальные элементы представлены широкой линейкой нестандартных деталей.

По специальному заказу компания изготавливает комплекты водосточной системы под индивидуальные проекты.

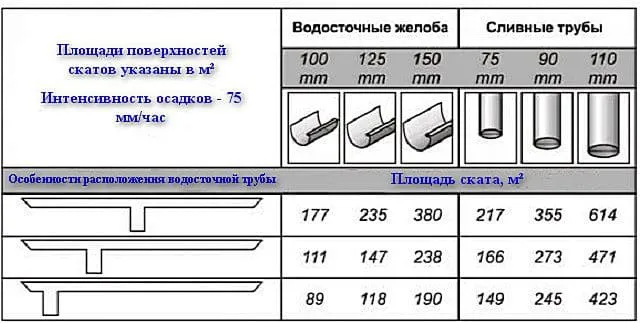

Рисунок 5. Соотношение размеров водосточных желобов и труб в зависимости от площади ската.

Выбор водосточных воронок

На строительном рынке водосточные воронки представлены моделями из оцинкованной стали, чугуна, пластика ПВХ, меди и прочих сплавов.

Конструкции воронок бывают:

• колпаковые, возвышающие над поверхностью кровли в виде куполообразной решетки;
• плоские, монтируемые вровень с поверхностью кровли;
• с вертикальным или горизонтальным выпуском;
• с противогравийной корзиной;
• с подогревом электрическим кабелем.

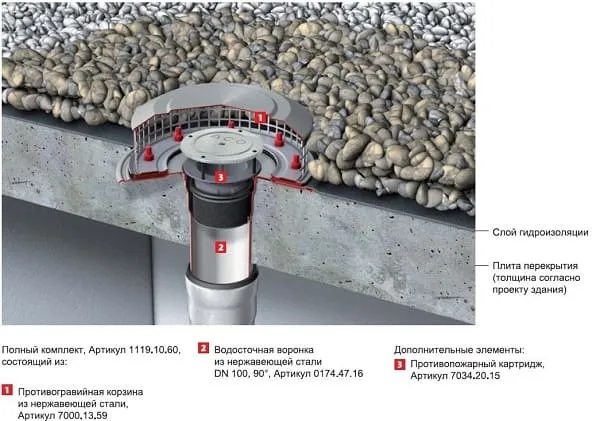

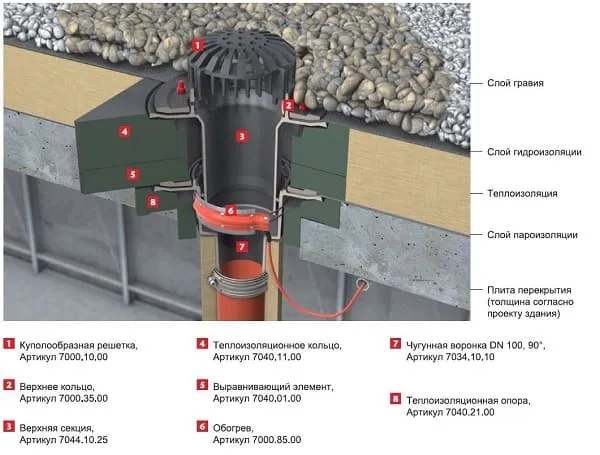

Рисунок 6. Устройство дождеприемной воронки АСО Spin.

Конструкция воронки состоит из следующих деталей:

• опорной части, монтируемой у основания покрытия;
• приемного элемента с трубой;
• верхней секции, устанавливаемой в утепляющих и гидроизоляционных слоях;
• фильтра воздушного, уплотнительного кольца и прижимного фланца, герметично соединяющего верхнюю часть воронки с нижней;
• решетки, защищающей водосток от попадания листвы и крупного мусора;
• греющего электрического кабеля.

Наиболее популярные воронки для плоских и скатных кровель, адаптированные к российским климатическим условиям, предлагает компания «МегаЛайн».

Изделия изготовлены австрийской компанией HuttererLechner, выпускающей воронки марки HLи крупнейшим германским производителем водосточных систем — компанией ACO.

В таблице представлены сравнительные характеристики водосточных воронок наиболее популярных моделей от компании «МегаЛайн».

Марка	Назначение	Материал	Тип и диаметр выпуска	Пропускн.способн. (л/сек)	Констр. особенности
HL62.1	для плоских кровель	п/п	DN 110 Вертикальный выпуск	10,7	с электро подогревом
HL64.1	для плоских кровель	п/п	DN 110 Горизонтальный выпуск	6,6	с электро подогревом
HL64.1B	для экспл. кровли	п/п	DN 110 Горизонтальный выпуск	3,7	без подогрева
HL62.1B	для экспл. кровли	п/п	DN 110 вертикальный выпуск	6,0	с электро подогревом и фланцем
АСО Spin	для плоских кровель	нерж. сталь	DN 100 вертикальный выпуск	5,9	с противогравийной корзиной
АСО Spin	для плоских кровель	нерж. сталь	DN 100 горизонтальный выпуск	5,9	с теплоизоляцией
АСО Spin	для плоских кровель	чугун	DN 100 вертикальный выпуск		с т/и, куполообразной решеткой
АСО Spin	для плоских утепл. кровель	чугун	DN 100 вертикальный выпуск		с т/и, куполообразной решеткой
АСО Spin	для экспл. кровель	чугун	DN 100 вертикальный выпуск		с п/б вставкой, решеткой из чугуна

Все водостоки соответствуют государственным стандартам и требованиям безопасности.

Водоотвод своими руками

При монтаже водостоков своими руками необходимо изучить рекомендации производителя и точно следовать определенным правилам.

Монтаж наружной водосточной системы

Монтаж наружных систем выполняется в определенной последовательности:

1. До начала кровельных работ к стропилам, ветровой доске иликрайней доске настила, прибитой к стропилам, монтируются крюки и кронштейны для навешивания водосточных желобов.Шаг креплений должен составлять около 50 см и обеспечивать прочность и жесткость конструкции.

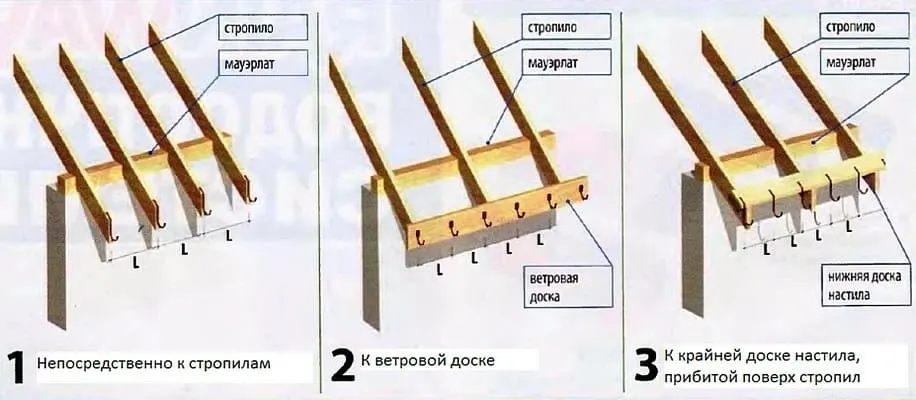

Рисунок 7. Способы крепления кронштейнов для монтажа желоба.

1. После устройства кровли устанавливается желоб с уклоном от двух до пяти миллиметров на один метр длины лотка, в сторону водоприемных воронок. Разуклонка необходима для предотвращения застоя или перелива воды при обильных осадках. Желоба устанавливаются так, чтобы не создавать препятствия при схождении снега с крыши и обеспечить отвод дождевыхи талых вод.Чтобы во время сильного ливня переливающая вода с желобов не попадала на стены, наружный край лотка устраивается немного ниже, чем внутренний.
2. Следующим этапом устройства водоотвода будет крепление к стенам держателей труб ливневых стояков. Хомуты располагаются непосредственно под раструбами, в местах стыковок отдельных элементов труб, с шагом не более двух метров.
3. Точно под водосборной воронкой монтируются вертикальные элементы сточных труб. Для предотвращения температурных деформаций в местах соединений элементов водосточной системы устраиваются зазоры;
4. Завершает конструкцию водоотвода сливное колено, направленное в места сбора сточной воды.

Водоотводы можно монтировать и после завершения кровельных работ. При этом крюки крепятся к лобовой доске или стенам дома. Такой вариант больше подходит для устройства облегченных водоотводящих систем из пластика.

Вид и конструкция кровельных водоотводов определяется проектом.

Для защиты желобов от сползающего с крыши снега устраиваются снегозадерживающие барьеры.

Особенности монтажа внутреннего водостока

Монтаж внутренних водосточных систем нужно начинать до начала кровельных работ. Выполнять в соответствии с заранее разработанным проектом, четко соблюдая все технологические этапы.

Важный момент, предшествующий началу монтажа системы — формирование уклона кровли от стен здания, обеспечивающий беспрепятственное стеканиеводы к водосточным воронкам.

Разуклонка выполняется из керамзита, плит утеплителя или облегченных бетонных смесей.

Устройство внутреннего водоотвода выполняется в определенной последовательности:

1. Монтируется нижний элемент трубы с патрубком, выводящим воду за границы строения.
2. Устанавливаются вертикальные трубы — стояки, через которые дождевая вода с кровли удаляется в ливневую канализацию. Сечение трубопроводов должно соответствовать диаметру отводов водосточных воронок.
3. Монтируется водоприемная воронка, устанавливаются фланцевые соединения с крышками, решетками и фильтрами.Обеспечиваются герметичные соединения трубы с водоприемными воронками.

Водосточные трубы монтируются в специальных нишах внутри здания, крепятся кронштейнами и хомутами к конструкциям стен и перекрытий. В соответствии с требованиями СНиП, трубы и крепежные элементыизготавливаются из одного материала.

На всех этапах работ выполняется тщательная герметизация всех элементов системы. При этом, чтобы предотвратить деформации от температурных расширений, в конструкциях устраиваются стыковочные зазоры.

Для профилактического обслуживания и регулярного осмотра внутренних систем, внутри труб устраиваются герметично закрывающиеся ревизионные проемы.

Рисунок 8. Схема установки внутреннего водоотвода с воронкой АСО Spin.

На любой плоской крыше должно быть как минимум две воронки: основная и резервная. Количество водоулавливающих устройвств определяется расчетом. По требованию СНиП, на каждые 20м2 добавляется по одной воронке.

Для предотвращения формирования водяных пробок, закупоривавших слив воды, необходимо обеспечивать воронки электроподогревом. Кроме того, во избежание промерзания, вертикальные стояки должны размещаться в отапливаемых зонах здания.

Основным требованием при монтаже является герметичное соединение всех элементов. Малейшие отверстия или щели могут привести к протечкам и промоканиям конструкций зданий. Тщательная герметизация необходима в местах устройства воронок.

Качественный монтаж внутренних водостоков позволит получить водоотвод, который послужит десятки лет, не требуя существенного ремонта.

Отвод сточной воды

Отвод воды с крыши должен осуществляться в специальные места.

Для этих целей можно использовать:

• подручные емкости: бочки, цистерны, и другие удобные резервуары. Собираемую воду можно применять для технических нужд, полива сада или огорода;
• фильтрационные колодцы, откуда жидкость, проходя через дренирующие слои песка и щебня уходит в грунт;
• расположенные вблизи естественные водоемы, так как дождевые и талые воды не наносят вреда окружающей природе.

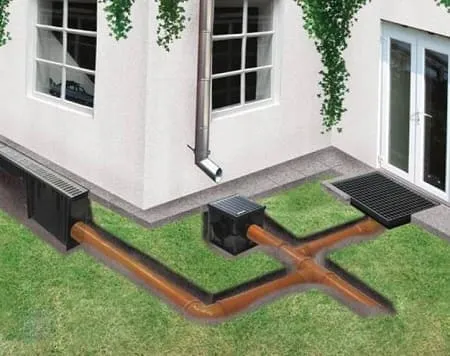

Рисунок 9. Отвод воды с кровли в дождеприемник ливневого коллектора.

С крыш индивидуальных жилых домов и дачных строений допускается слив талой и дождевой воды в грунт или специальные емкости.

При наличии близко расположенного канализационного коллектора, сливные воды, по согласованию с местными органами власти можно отводить централизовано в ливневую канализацию.

Что положить на крышу?

Положить на крышу зависит от типа крыши и ее назначения. Вот несколько вариантов:

1. Кровельный материал: керамические черепицы, металлочерепица, ондулин, рулонные кровли из рубероида или полимерных материалов.

2. Солнечные панели: для получения энергии из солнечного света.

3. Зеленая крыша: для создания живой растительности на крыше.

4. Вентиляционное оборудование: для обеспечения циркуляции воздуха на крыше.

5. Антенны и сигнализация: для передачи и приема сигналов.

6. Водостоки и желоба: для отвода воды с крыши в систему канализации или водоотвода.

Видео. Монтаж водостоков
