Подключение бойлера косвенного нагрева с рециркуляцией: схемы и технические аспекты

Котлы косвенного нагрева представляют собой конструктивное решение, позволяющее эффективно использовать сторонние ресурсы для подогрева чистой воды. Это может быть котел отопления, солнечные батареи или тепловой насос из геотермальной системы. Таким образом, реализуется экономичный подход к подогреву санитарной воды.

Бойлер представляет собой утепленный бак, через который проходит 1-2 контура с горячим энергоносителем (водой), поступающим из других систем. Часть тепла через контактную поверхность нагревательного контура передается основному объему. В некоторых моделях дополнительно устанавливаются ТЭНы для доводки до нужной температуры. Наиболее практичная и экономичная обвязка бойлера косвенного нагрева с рециркуляцией воды в холодном контуре.

Далее по тексту:

• Санитарная (чистая) жидкость в баке — вода.

• Вода или жидкость для отопления, незамерзающая в рабочих контурах, — энергоноситель.

Выбор бойлера косвенного нагрева



Разработанные конструкции косвенных нагревателей различаются:

• по способу подачи воды (верхний, нижний);

• размеру бака;

• форме, размерам, количеству контуров.

Основным критерием выбора служит не общий, а рабочий объем бака, поскольку для контуров он составляет 20-30 л. Второе — как обвязать бойлер косвенного нагрева в конкретном случае. От вышеперечисленных особенностей зависит способ установки:

• до 200 л — может проводиться настенный монтаж;

• более 200 л — напольный;

• для приборов 300-1000 л выделяется отдельное помещение.

Контуры нагрева могут быть 2 видов:

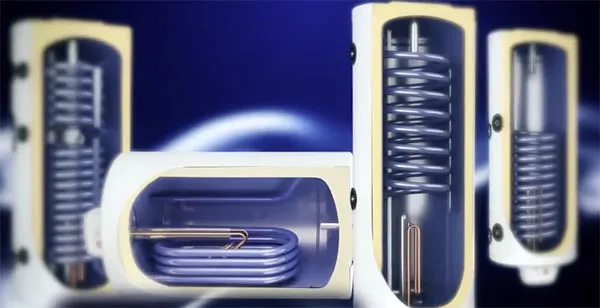

1. Змеевик. Спирально завитая латунная или стальная трубка может подниматься на высоту всего устройства или быть разделенной на 2 отдельных контура. В бак встраивается магниевый анод для защиты от накипи, удаления металлов из воды, а также исключения появления гальванической пары.

2. Бак в баке. Внутренний имеет форму гофры и предназначается для чистой воды. При нагревании он увеличивается в объеме, периодически меняя форму. Очистка от накипи выполняется естественным путем.

Также БКН отличается по расположению:

• вертикальный — экономит место, но ограничен в размерах;

• горизонтальный — гораздо больше в объеме, легче поддерживается нужный уровень.

Особенности устройства обвязки

Использование косвенного бойлера — это вмешательство в отопительную систему дома, поэтому устанавливается он после расчетов экономической целесообразности. Должен учитываться нагрев воды в бойлере вне отопительного сезона. В этом случае оптимальными считаются приборы с дополнительно встроенным ТЭНом. Если в комплектацию не входят ТЭН и термостат для бойлера косвенного нагрева, их можно установить самостоятельно.

В устройстве может быть заключено 2 контура с разными теплоносителями. Это более сложная, но практичная конструкция. Например, нижний замыкается с системой «теплый пол», верхний – с отоплением. Вместо теплых полов может использоваться контур, нагревающийся от системы солнечных батарей.

Наиболее востребованный объем бака для бытового использования – на 130-200 литров, от 300 до 1000 применяют мини-гостиницы, детские сады. Чтобы исключить перерасход воды, оставляя ее на проток, используется схема подключения бойлера косвенного нагрева с рециркуляцией. Принцип этой обвязки заключается в замыкании горячего контура с баком и установке насоса медленного действия.

Варианты и схемы обвязки БКН

Схема обвязки бойлера косвенного нагрева определяется типом источника, количеством его контуров и объемами расхода:

1. При большом и регулярном расходе воды она предполагает наличие 2 контуров и использует трехходовой клапан для бойлера косвенного нагрева. Устанавливается он на «горячий» подвод после циркуляционного насоса в месте соединения ответвления на контур БКН. Принцип работы следующий: при снижении температуры в БКН ниже заданной клапан переключает систему на подогрев бойлера, а при достижении нужного показателя – включает рециркуляцию воды в общем контуре.

2. При нерегулярном расходе воды она заключается в установке 2 насосов для бойлера косвенного нагрева. В этом случае бойлер и система отопления подключаются параллельно. На каждую линию устанавливаются циркуляционные насосы, которые попеременно включаются (управление происходит через термостат), направляя поток горячей воды, выходящий из котла.

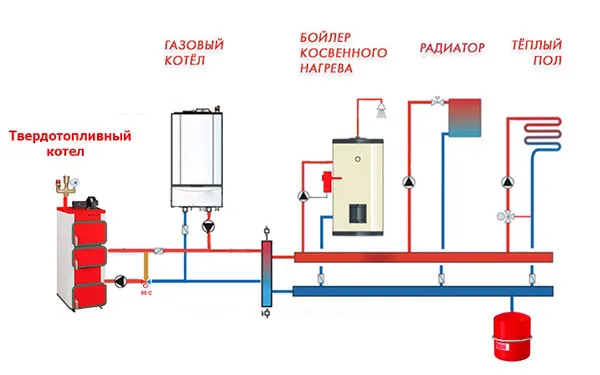

3. Многоконтурные системы, в которые встроен гидравлический распределитель (гидрострелка), проектируются изначально. Производительности БКН достаточно, чтобы обеспечить 2-3-этажные коттеджи.

Схема обвязки бойлера косвенного нагрева с рециркуляцией обеспечивает непрерывную подачу горячей воды (например, полотенцесушитель).

Принцип подключения с приоритетом

КН устанавливается в системе между источником отопления (котлом) и точками водоразбора. Существуют 2 принципиально разные схемы подключения:

1. С приоритетом нагрева горячей воды. Весь поток энергоносителя направляется в БКН. В этом случае нагрев происходит быстро, после срабатывания датчика термостата или реле поток перенаправляется по своему назначению (радиаторы, теплый пол).

2. Без приоритета. В БКН попадает только часть воды, остальная поступает по прямому назначению. В этом случае нагрев происходит дольше, а его скорость нестабильна.

Полный КПД бойлера косвенного нагрева достигается во втором случае. Время нагрева воды составляет 40-50 минут первично, для поддержания – 8-9 минут. Этого недостаточно для охлаждения системы отопления, тем более всего дома.

Инструкция и порядок действий при подключении

Важно!

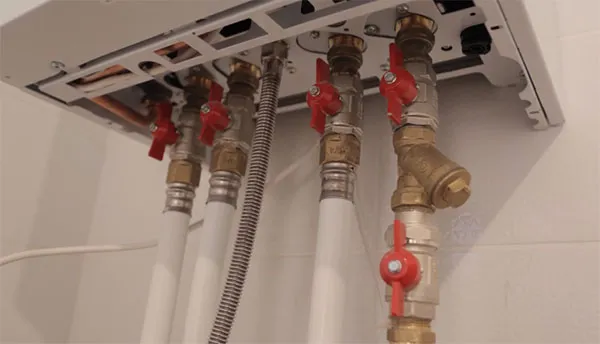

При установке БКН используйте отсечные шаровые краны на все вспомогательные элементы: трехходовой клапан, насос, расширительный бак. Они позволят проводить чистку, ремонт, замену без слива воды из системы.

Котел может устанавливаться как на этапе проектирования, так и после него. Существующие схемы подключения:

• Параллельное — БКН вписывается в уже готовую разводку между котлом и радиаторами, в место ответвления устанавливается трехходовой клапан для подключения бойлера косвенного нагрева. Здесь работает схема принудительного перенаправления потока горячей воды.

• Последовательное — для котла БКН является таким же потребителем энергоносителя, но в этом случае энергоноситель поступает первично для обогрева горячей воды. Термодатчик для бойлера косвенного нагрева выполняет функцию получения, обработки информации, с последующей переадресацией включения.

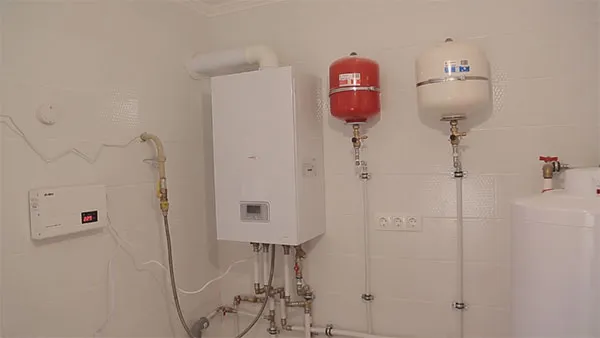

Для безопасной работы БКН встраивают расширительный бак и клапан сброса давления (на 6 кг). Находятся они последовательно на одной линии после нагревателя.

Чтобы исключить ожидание горячей воды в точках, устраивается рециркуляция горячей воды через бойлер косвенного нагрева. Автономный контур соединяет линию, на которой находятся точки водоразбора, и замыкает ее в середину прибора.

Заключение

Устанавливаются котлы косвенного нагрева для экономии расхода энергоносителя или использования более дешевого (твердое топливо) как основного. Зная, как подключить рециркуляцию бойлера косвенного нагрева, горячей водой можно обеспечить большое количество точек водоразбора при любом режиме потребления и вне зависимости от времени суток.
