Установка бойлера косвенного нагрева — обвязка котла, схема подключения и инструкция по установке

Использование современных удобств, включая горячую воду, в настоящее время не является роскошью, а стало обыденной необходимостью. Эффективный и экономичный способ обеспечения горячего водоснабжения в частном доме заключается в установке косвенно нагревающего бойлера.

Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату.

Что представляет собой бойлер косвенного нагрева

Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.

Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.

Важно. Для защиты от коррозии стенок бака в него монтируют магниевый анод. С этой деталью агрегат служит значительно дольше.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

• с встроенной системой управления нагрева горячей воды;
• без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.

На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Важная особенность, о которой нужно знать: температуру воды в бойлере нельзя нагреть выше температуры теплоносителя змеевика. Таким образом, если отопительный агрегат настроен на 45 градусов, выше этого порога вода в бойлере не нагреется.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.

Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Совет. Если бойлеры большие по объёму, есть смысл установить несколько теплообменников, чтобы сократить время подогрева воды. Для этой же цели, а так также для того, чтобы вода долго держала температуру, бойлеры изготавливают с теплоизоляцией.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Важно. Схема подключения к котлу бойлера косвенного нагрева хорошо работает только в том случае, если позволяют мощностные характеристики отопительного прибора.

Принципы подключения и схемы

Принципиальная разница схем при подключении одноконтурного котла заключается в том, что в одном случае в приоритете оказывается ГВС, в другом — отопительная система. Преимущества и недочёты этих схем:

1. Если в приоритете отопление дома, то на подогрев воды идёт лишь часть теплоносителя. Поэтому вода греется долго. Это особенно ощущается при больших расходах ГВС. Однако эта система будет вынужденной, когда мощность котла предельная для обогрева дома.
2. Если в приоритете горячее водоснабжение, весь объём теплоносителя проходит через бойлер. Для этого нужно определённое время. Только после того, как заданный температурный уровень будет достигнут, теплоноситель направится в отопительную систему. Регулировка температуры происходит с помощью датчика, термостатического клапана или термореле. Схема работоспособна при запасе мощности отопительного агрегата в 20-30 процентов.

Этот способ предпочтительней тем, что горячая вода будет всегда, а на отоплении это практически не отразится. Вода нагревается за 15-35 минут, чтобы выровнять температуру, потребуется примерно 5 минут. Помещение за это время не успеет остыть. Обвязка твердотопливного котла с бойлером косвенного нагрева ничем не отличается от схем с газовым отоплением.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
2. Обязательно на всех трубах, которые ведут к бачку, врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насоса, трёхходового клапана или других элементов системы.
3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.

В целях безопасности на трубе подачи воды в бойлер нельзя ставить обратный клапан, чтобы не допустить противотока.

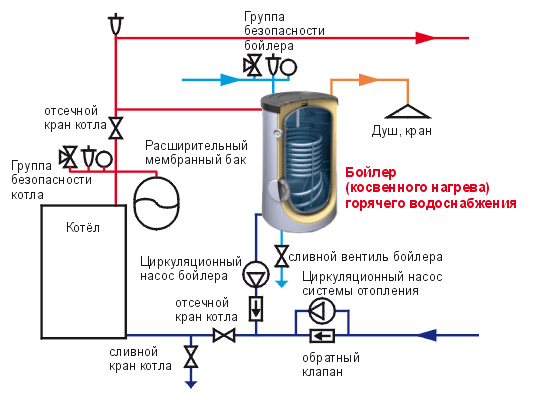

Монтаж с принудительной циркуляцией теплоносителя

Как подключить бойлер к отоплению, когда в системе отопления на подаче теплоносителя действует циркуляционный насос? От котла нужно делать монтаж отдельного водяного контура. При такой схеме происходит параллельное подключение бойлера и системы отопления.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом:

1. Возле циркуляционного насоса врезают трёхходовой клапан. Его работа управляется температурным датчиком от бойлера.
2. Трёхходовой клапан подключают к бойлеру, чтобы соединить с системой отопления.
3. На обратке перед котлом устанавливают тройник, в который подключают патрубок для теплоносителя.

Вот как эта схема работает в реальности:

1. От датчика на клапан поступает сигнал о том, что уровень температуры в бойлере упала.
2. Трёхходовой клапан переводит поток теплоносителя к бойлеру.
3. Водяной контур отопительной системы отключается. Теплоноситель устремляется в змеевик и нагревает воду.
4. Когда температура воды достигнет заданного показателя, клапан переводит поток на отопительный контур.

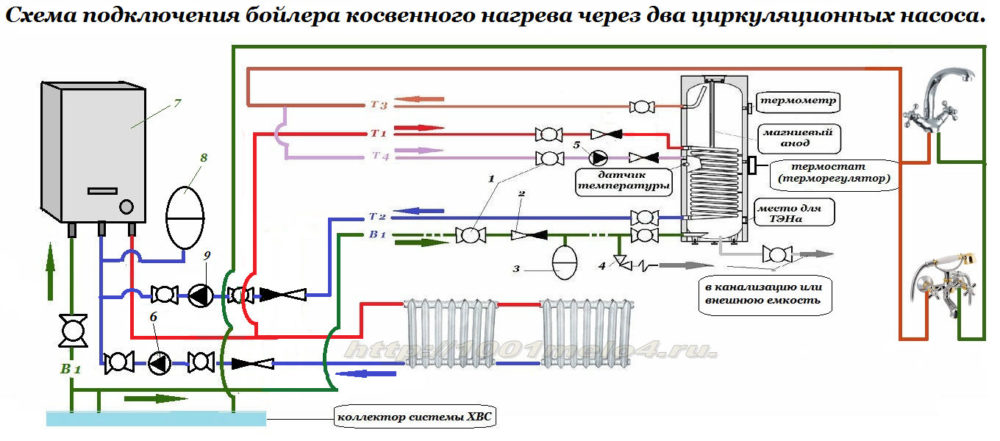

Монтаж с двумя циркуляционными насосами

Подключение бойлера косвенного нагрева к газовому котлу можно произвести и по другому сценарию, без использования трёхходового клапана. При этом нужно делать монтаж сразу двух циркуляционных насосов. Один из них может быть смонтирован на подающей трубе, либо на обратке. Контур подсоединяют простейшими тройниками. Теплоноситель перенаправляется в нужную сторону путём включения и выключения насосов. Управляет всем температурный датчик с двумя парами контактов.

Когда вода в бойлере остывает, включается цепь питания циркуляционного насоса, установленного в контуре бойлера. После того как вода прогреется, «просыпается» циркуляционный насос, который с силой проталкивает теплоноситель к радиаторам.

Как работает бойлер в паре с энергонезависимым котлом

Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.

В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.

Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.

При другом способе в систему отопления устанавливают термостатическую головку со встроенным датчиком, работающую на батарейках. Всё очень просто: с помощью регулятора термоголовки задают нужный уровень нагрева воды. Пока вода холодная, термостат открывает путь воде на бойлер. Как только вода прогреется, теплоноситель направляется на отопительный контур.

Важно. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя.

Как поступить, если требуется рециркуляция

Часто возникает ситуация, когда в ванной есть полотенцесушитель, через которую должна постоянно циркулировать вода. В этот процесс можно задействовать и котёл, и бойлер.

В этом случае нагретая вода будет беспрерывно циркулировать по замкнутому кругу с помощью насоса. Преимущество такой схемы в том, что вода из крана будет литься сразу горячей(спускать её не нужно).

Но есть и недостаток: при рециркуляции повышен расход топлива. Продвигаясь по полотенцесушителю, вода будет стремительно охлаждаться, котлу придётся чаще «отвлекаться» на ГВС и при этом расходовать дополнительное топливо. Особенно это будет ощущаться при схемах, где участвуют твердотопливный котел и бойлер косвенного нагрева.

Но даже не этот момент отталкивает многих от применения этого способа. При рециркуляции водные слои смешиваются, и общая температура нагрева воды в контуре ГВС падает. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий. Но зато полотенца всегда будут сухими.

Как избежать этих недочётов? Есть особенные модели бойлеров с косвенным нагревом воды с уже предусмотренной рециркуляцией. Полотенцесушитель подключают к предназначенным для этого патрубкам на бойлере. Устройства значительно дороже, чем подобные варианты водонагревателей с таким же объёмом, только без системы рециркуляции.

Как правильно подключить бойлер на даче?

Подключение бойлера на даче может быть опасным, поэтому рекомендуется обратиться к специалисту. Однако, я могу поделиться некоторыми общими рекомендациями.

1. Проверьте, что у вас есть правильное электрическое оборудование для подключения бойлера. Обычно это должно быть силовое реле или автоматический выключатель с защитой от тока утечки (RCD). Это оборудование обеспечивает безопасность при использовании бойлера.

2. Подключите бойлер к электрической сети. В большинстве случаев бойлеры подключаются к сети 220 В. Убедитесь, что соединения электрической проводки были проведены правильно, и заземление было установлено.

3. Подключите трубы. Бойлер должен быть подключен к системе водоснабжения на даче. Убедитесь, что трубы правильно установлены и зафиксированы, чтобы избежать утечек.

4. Настройте бойлер. В зависимости от модели бойлера, вам может потребоваться установить температуру нагрева воды или другие параметры.

5. Проверьте работу. После того как бойлер был установлен и настроен, включите его и проверьте его работу. Убедитесь, что вода нагревается до нужной температуры и что нет никаких утечек.

Однако, я еще раз напоминаю, что правильное подключение бойлера на даче требует профессиональных знаний и навыков, поэтому, если вы не уверены в своих способностях, лучше обратиться к электрику или сантехнику для помощи.
