Устройство бойлера в многоквартирном доме: понимание и применение
Как работает бойлер для горячей воды в многоквартирном доме
Проблема значительных тепловых потерь при централизованной подаче горячей воды в многоквартирные дома находится в тесной связи с утратами энергии на подводящих трубопроводах. Для решения данной сложности часто используется установка водонагревательных подогревателей (ВВП) или бойлеров косвенного нагрева, которые питаются от центральных теплосетей или местной котельной, работающей на природном газе.
Грамотный расчет параметров водонагревателей косвенного типа для многоквартирных домов учитывает особенности работы центральной системы отопления в зимний и летний периоды года, а также требует соблюдения нормативных требований к характеристикам горячей воды для конечного потребителя.
Что такое бойлерная
Бойлерная установка — что это такое, и для каких нужд используется? Логика подсказывает, что бойлерная — это помещение, где находится бойлер. Он представляет собой емкость для нагрева жидкости.
Проще говоря, бойлер — это стальной бак, в котором любым способом нагревается жидкость для системы ГВС дома.
Смысл в том, чтобы не доставлять горячую воду с ТЭЦ до жилого массива, а поднять ее температуру ее прямо на месте, исключая тем самым неизбежные потери тепла при транспортировке.
В некоторых домах вообще не предусмотрено горячее водоснабжение, и бойлерная система для них является единственным источником горячей воды. Кроме собственно нагревателей, необходимо и другое оборудование — насосы для подпитки, запорная арматура, узел управления, измерительные приборы и т.д.
Внимание! Термин «бойлер» стал нарицательным. Те устройства, что находятся в подвалах домов, правильнее было бы объединять под названием «котельная», настоящие бойлеры находятся на ТЭЦ. Для простоты будем использовать общепринятые названия.
Цены на бойлер
При помощи каких критериев выбрать
Существует 3 основных критерия данного процесса:
Зачем нужна бойлерная
Бойлерная нужна для обеспечения горячей водой жителей дома. Процесс нагрева может производиться различными способами, которые выбираются в зависимости от наличия источника тепла, или наибольшей экономической выгоды от использования вида нагрева.
В многоквартирном доме
В многоквартирных домах источником тепла является горячая вода (или пар) из системы центрального отопления (ЦО). Бойлер в многоквартирном доме имеет то же назначение, что и в любом другом месте, но с конструктивной точки зрения он несколько отличается от других видов, являясь обычным теплообменником. Принцип его работы прост: горячая вода из системы ЦО (теплоноситель) пропускается через емкость, внутри которой находится система труб, не сообщающаяся с внутренним объемом этой емкости. Через них протекает холодная жидкость, которая нагревается от теплоносителя и направляется в систему ГВС дома. То есть, теплоноситель используется не только для обогрева помещений, он еще и обеспечивает наличие горячей воды.
В частном доме
В частном доме, не имеющем подключения к системе ЦО, бойлер выполняет функцию нагрева жидкости, используя тепло от котла. Топливом может быть электричество, газ, дрова, уголь, брикеты и т.п.
В данном случае термин «бойлер» применяется по традиции, но не совсем правильно. Точное наименование такого устройства — котел, а помещение для него соответственно — котельная. Если имеется подключение к системе ЦО, то можно установить теплообменник, но такая возможность пока еще редкость в сельской местности.
Использование бойлера для системы водоснабжения для отопления дома
Одним из часто задаваемых вопросов, касающихся использования бойлера в системе отопления, является следующий: можно ли использовать бойлер, который предназначен для того, чтобы просто греть воду для бытовых нужд, в системе отопления. Однозначного ответа на этот вопрос не существует – все зависит от того, насколько разветвлена сама система отопления и какое дополнительное оборудования при этом используется.
Бойлер для системы водоснабжения отличается тем, что у него оба отверстия (и вход для холодной воды и выход для горячей) расположены в нижней части, и оба эти отверстия имеют небольшой диаметр (чаще всего он составляет 0,5 дюйма или примерно 1,2 см).
Такая схема расположения отверстий исключает возможность движения воды по системе отопления самостоятельно, так как здесь холодная вода не будет постоянно «выгонять» горячую из бака и заставлять ее двигаться по трубам. Но, в общем-то, и такой бойлер можно использовать в системе отопления, если дополнить его циркуляционным насосом, который и будет «отвечать» за движение воды по системе отопления. Эффективность такой системы зависит от нескольких факторов:
Что касается вида бойлера, то здесь можно использовать как проточный, так и накопительный водонагреватель.
Итак, отопление дома бойлером – это вовсе не фантастика, а вполне жизнеспособный вариант устройства системы отопления. Главное при создании такой системы – точно рассчитать требуемую мощность бойлера, исходя из размера дома. В некоторых случаях (например, если площадь дома достаточно большая) эффективность системы можно увеличить за счет расширения входного и выходного отверстия для воды, а также за счет модернизации самого бойлера, позволяющей увеличить его мощность.
Типы бойлеров
Существуют разные конструкции нагревателей, созданные для различных источников тепла или типов топлива.
Выбор типа обусловлен наличием определенного вида энергии или топлива. Если есть несколько возможностей, то обычно используется наиболее экономичный вариант.
Наиболее распространенными типами нагревателей являются:
По типу нагревателя устройства бывают:
Рассмотрим их внимательнее.
Водонагреватели косвенного типа
Косвенный нагрев используется в теплообменниках. Принцип его действия заключается в передаче тепловой энергии от одной среды к другой без перемешивания. Конструкция бойлера косвенного типа чаще всего представляет собой емкость, в которую подводится холодная вода. Она находится внутри другой емкости большего размера, через которую пропускается горячий теплоноситель. Холодная жидкость забирает энергию теплоносителя и нагревается.
Скорость прохождения теплоносителя настраивается таким образом, чтобы он не слишком остывал и был пригоден для обогрева помещений.
Проточные электрические водонагреватели
Проточные водонагреватели представляют собой устройства, в которых нагревается участок трубы с проходящей через него водой. Для того, чтобы за время протекания жидкости через относительно небольшой участок, ее температура успевала подняться до нормированного значения, требуется достаточно мощный нагреватель. Он нуждается в соответствующей сети и проводке. Этот момент является самым слабым местом электрических нагревателей, так как не везде есть возможность установить мощный аппарат без риска уничтожить электролинию.
Кроме того, при большом расходе воды, она просто не успевает нагреваться. Вариант хорош в условиях ограниченности места, так как проточные водонагреватели имеют компактные размеры и могут быть установлены в небольших помещениях.
Проточные газовые водонагреватели
Газовые водонагреватели в обиходе именуются «газовыми колонками». Они эффективнее электрических, не требуют больших расходов. Размеры таких устройств весьма компактны, что также говорит в пользу газового оборудования.
Нагрев производится практически мгновенно, расход газа при этом весьма скромен.
К недостаткам можно отнести необходимость подключения к газовой магистрали.
Накопительные газовые нагреватели воды
Газовый нагреватель воды (бойлер) накопительного типа представляет собой бак с водой, которая нагревается при сгорании газа.
Устройства не зависят от наличия электроэнергии, что удобно в условиях сельской местности, где часто происходят отключения по разным причинам.
Одна из особенностей накопительных газовых нагревателей — невысокий расход топлива, что делает их очень экономичными приспособлениями.
Обратная сторона низкого расхода — длительность нагрева, для набора нужной температуры потребуется немного подождать.
Накопительные электрические водонагреватели
Принцип работы электронагревателя похож на устройство газовых накопительных бойлеров, но в качестве нагревательного элемента используются ТЭНы. Они бывают разных типов:
Мокрые нагреватели дешевле, но расположение ТЭНа прямо в воде вызывает быстрое образование накипи, существенно уменьшающей эффективность устройства. Приборы сухого типа более долговечны и практичны, но их стоимость намного выше.
Важно! Общим недостатком электрических нагревателей является высокий расход энергии, что сопровождается весьма информативными счетами за эту коммунальную услугу. Попытки сэкономить приводят к отсутствию комфорта при пользовании горячей водой, поэтому обычно такие устройства используются только при отсутствии других возможностей.
Разновидности
Сегодня на внутреннем рынке России представлен весьма большой выбор электрических водонагревателей разных типов и видов с различным диапазоном цен, при этом качество сборки и отдельные детали могут сильно отличаться. Электрический проточный водонагреватель уже давно пользуется заслуженной популярностью среди пользователей разных регионов РФ из-за простой эксплуатации. Они подразделяются на два основных вида:
Первый вариант способен снабжать горячей водой сразу несколько точек: раковину для умывания, душевую кабину, кухню, но для этого необходимо обеспечить довольно высокое давление в магистрали домашнего водопровода.
Второй вариант нормально функционирует при любом давлении в магистрали с подключением непосредственно напрямую к точке водозабора.
Как устроен бойлер
Устройство нагревателя довольно просто. Если рассмотреть бойлер в разрезе, то можно увидеть основной элемент — емкость, внутри которой находится нагревательный элемент (это накопительный бойлер с электронагревателями), или систему трубок, по которым протекает жидкость (это теплообменник или бойлер с косвенным нагревом). Он также может представлять собой обычную трубку, окруженную нагревательными элементами (проточный тип: газовый или электрический).
Интересна схема бойлера послойного нагрева — относительно нового устройства, эффективность которого существенно превышает косвенные нагреватели. Емкость при послойном нагреве нужна лишь для аккумулирования и забора горячей воды. Нагрев производится в пластинчатом теплообменнике, горячая вода из которого поступает в емкость. По мере забора горячей жидкости из верхней части, в нее поступают новые порции из теплообменника.
Плюсы и минусы отопления на базе бойлера
Достоинств у такого отопления, пожалуй, не слишком много:
Что же касается недостатков, то о них мы говорили на протяжении всей статьи, так что остается лишь резюмировать:
Замена ТЭНа – процесс не только трудоемкий, но и грязный
Если собирать систему по всем правилам (т.е. с подбором нагревателя необходимой мощности, правильной разводкой труб, установкой циркуляционного насоса в систему отопления ) – то экономия по сравнению с приобретением котла получается мизерной.
Подытоживая все вышеизложенное, можно сказать, что электрические бойлеры для отопления можно использовать лишь в некоторых ситуациях. Во всех остальных случаях лучше применять более приспособленные для этой цели отопительные приборы!
Требования к бойлерной
Бойлерная в частном доме должна обеспечить требования пожарной безопасности, удобства эксплуатации, ремонта, соответствовать техническим параметрам оборудования. Кроме того, надо вместить довольно большое количество оборудования — сам бойлер, аппаратуру управления и контроля, насосы и т.д. Все эти устройства должны устанавливаться в соответствии с техническими требованиями.
Можно ли сделать бойлерную или котельную в подвале частного дома
Часто возникает вопрос: “Можно ли делать котельную в подвале дома?” Для размещения котельной, подвал — самое удобное место, но есть ограничения.
Дело в том, что в СНиПах такое расположение прямо запрещено, но надо учитывать, что имеются ввиду котлы на сжиженном углеводородном топливе (СУГ), которое раньше использовалось для питания оборудования повсеместно.
На сегодняшний день в аппаратах используют природный газ, поэтому запрет снят. Для электрических котлов ограничений нет.
Важно! Для котельных на газовом топливе требуется отдельный вход.
Советы и рекомендации по установке оборудования
Помимо специфических требований к установке и подключению оборудования, существуют общие требования к бойлерным комнатам:
Устройство бойлерной в частном доме должно полностью соответствовать потребностям жильцов и возможностям сетевых организаций. При отсутствии сетей ЦО или газовых магистралей можно создать полностью автономную систему обогрева и ГВС, независимую от поставщиков ресурсов или электроэнергии.
Конструкция и преимущества теплообменных аппаратов ТТАИ
Теплообменное оборудование под торговой маркой ТТАИ (Тонкостенные Теплообменные Аппараты Интенсифицированные) является разновидностью кожухотрубных устройств, инновационные решения которых существенно улучшают характеристики теплообменников — уменьшаются вес и объем, увеличивается теплопередача, снижаются затраты на оборудование и его монтаж.
Главной особенностью теплообменников ТТАИ является пучок из особо тонкостенных трубок малого диаметра из нержавеющих или титановых сплавов. Специальный термодинамический профиль тонкостенных трубок существенно увеличивает теплоотдачу, а «плавающие» трубные решетки компенсируют температурное расширение теплоносителя.
К основным преимуществам теплообменников ТТАИ для многоквартирного дома относятся следующие факторы:
Параметры качества и надежности теплообменников ТТАИ подтверждаются 25-летним опытом эксплуатации оборудования в Российской Федерации или странах СНГ.
Кожухотрубные теплообменники ТТАИ выпускаются с диаметром корпуса от 25 до 250 мм и длиной трубного пучка от 500 до 4000 мм. Максимальная температура теплоносителя ограничена величиной 300°С, а максимальное давление среды — 2,5 МПа.
Видео по теме: монтаж котельной в частном доме
Из-за сложившихся стереотипов название «бойлер» часто ассоциируется с электрическим водогрейным баком. Хотя существуют и другие версии бытовых приборов, обеспечивающих автономное горячее водоснабжение частных домов и квартир. В определенных условиях использование газовых аппаратов и емкостей косвенного нагрева гораздо выгоднее и комфортнее. Чтобы выбрать накопительный водонагреватель, стоит сравнить принцип работы бойлеров различных типов, нюансы подключения и особенности эксплуатации.
Можно ли использовать бойлер для горячей воды в системе отопления
Для того чтобы всецело понимать, что это за устройство, необходимо разобраться во всех нюансах.
Что собой представляет устройство
Визуально бойлер для отопления выглядит как ёмкость довольно большого объёма. Внутри её или под ней располагается тепловой источник.
Конструкция и технические характеристики
На внешнем корпусе прибора расположены датчик давления и электронно-механическая система по управлению бойлером. Далее, следует слой теплоизоляции, разделяющий стенку корпуса и накопительный бак, и позволяющий сохранить тепло.
Объем накопительной ёмкости, в которой будет скапливаться и прогреваться вода, целесообразно выбирать в диапазоне 200—300 литров. Более низкие значения вместимости бака рассматривать не стоит, так как этого будет недостаточно для обогрева даже небольшой площади.
Нагрев воды осуществляется с помощью трубчатого электронагревателя мощностью не менее 8—12 кВт.
Внимание! Важно учитывать этот показатель, так как если он будет ниже, то оборудование будет не справляться с отоплением, и появится необходимость в круглосуточной работе прибора
Для чего он нужен
После того как накопительный бак заполнен, ТЭНы, расположенные внутри его, начинают прогревать воду до заданной температуры. По мере достижения необходимой отметки в градусах, жидкость начинает поступать через патрубки в трубы основной отопительной системы.
Хоть принцип работы бойлера для отопления достаточно прост, важно помнить и про особенности подготовительного процесса:
Встроенные в бойлер ТЭНы контролируют колебания температуры прибора. Как только достигается определённое пользователем её значение в градусах, система автоматически отключается. Если же вода остынет, то возникает обратный процесс: снова запустится её нагрев.
Что важно знать о бойлере электрическом

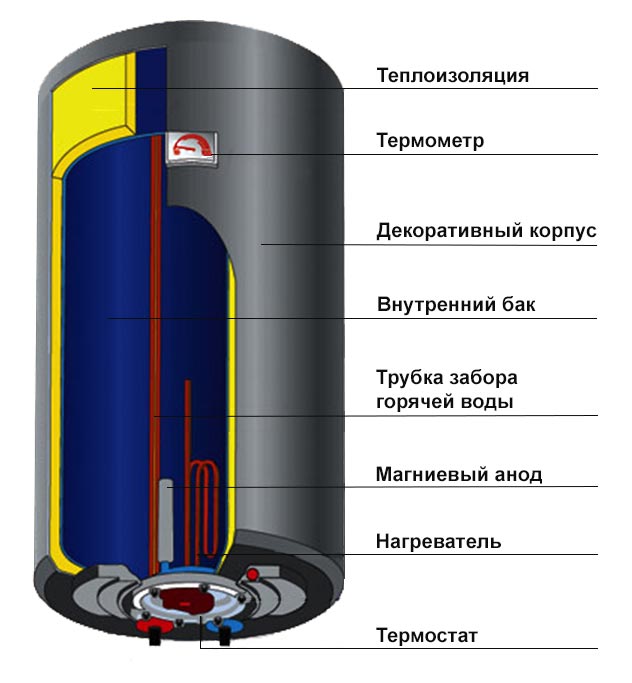

Конструкция водонагревательного прибора, изображенного ниже на схеме, включает следующие элементы:
Примечание. Пространство между наружным кожухом и внутренним водяным резервуаром заполнено полимерным утеплителем. В дешевых моделях применяются обычные трубчатые электронагреватели, в более дорогих – ТЭНы «сухого» типа с керамической защитой от накипи.
Как работает бойлер с электрическим нагревом:
Справка. Максимальная температура нагрева большинства бойлеров составляет 75 градусов, рекомендованная для экономии электричества – 55 °С. Некоторые модели оборудованы датчиком перегрева, отключающим ТЭН по достижении порога +85 °С.
Поскольку корпуса трубчатого нагревателя и резервуара сделаны из разнородных металлов (медь, сталь), рядом с ТЭНом устанавливается магниевый анод. Цель – предотвратить разрушение стенок емкости электрохимической коррозией. Подробнее принцип действия и устройство бойлера для нагрева воды разъясняется на видео:
Несложная конструкция газового бойлера
Бойлеры могут быть различного вида, типа, формы и даже способа установки, но вот требования к их покупке в среднем одинаковые, так как нужно:
Осмотреть корпус на целостность; Обратить внимание на наличие сертификатов на соответствие ГОСТ; Покупать изделия только в специализированных точках продаж; Обязательно уточнять условия гарантии.
Газовые накопительные водонагреватели
Внешне агрегат напоминает вертикальную версию электрического накопителя – корпус цилиндрической формы, штуцеры подвода труб и термометр на лицевой стороне. Только сверху появился патрубок дымохода, а снизу – дополнительная секция с газовым оборудованием.
Внутреннее устройство бойлера, использующего природный либо сжиженный газ, имеет существенные отличия:
Трубки холодной и горячей воды на чертеже попали в одну плоскость, поэтому перекрывают друг друга
Примечание. Указанные автоматические клапаны применяются в газовых котлах напольного типа. Алгоритм работы абсолютно одинаков для всех установок: элемент закрывает подачу горючего, когда исчезает тяга, тухнет пламя или падает давление газа в трубе. Подробный обзор функций газовой автоматики читайте в соответствующем разделе нашего ресурса.
Принцип работы данного вида бойлеров заключается в двойном нагреве бака с водой – непосредственно от горелки и теплотой дымовых газов. Как функционирует газоиспользующий водонагреватель:
Газогорелочные устройства бойлеров отличаются круглой формой и похожи на конфорки кухонной плиты
Уточнение. В более современных моделях газовых бойлеров, например, Baxi SAG3 100, система розжига работает без постоянно горящего запальника. Искра на специальном электроде вырабатывается с помощью батареек, как сделано на многих проточных водонагревателях (то бишь, газовых колонках).
В остальном конструкция бойлера аналогична электроаппаратам. Трубка холодной воды находится внизу, забор для ГВС – вверху, металл от коррозии защищает магниевый анод. В напольном исполнении соединительные патрубки выходят из верхней крышки бака. Очень доходчиво принцип действия агрегата показан в англоязычном видеоролике:
В нынешнее время автономное горячее водоснабжение в квартирах и частных домах становится все более популярным. Централизованное ГВС стало дорогим и неэкономичным, оттого оно постепенно уходит в прошлое. На смену ему приходят водонагреватели различных конструкций, самые распространенные из них – аппараты накопительного типа. В данной статье мы как раз и рассмотрим устройство и принцип работы бойлера для нагрева воды.
Установка водонагревателя своими руками

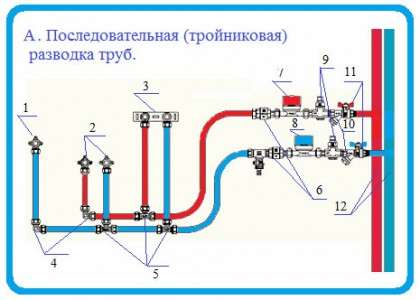

Схема устройства подключённого водонагревателя.
Проточные водонагреватели устанавливаются своими руками гораздо легче, чем накопительные. Для этого понадобится всего лишь установить специальный автомат и проложить мощный трехжильный кабель прямо от щитовой. Установка проводится в 2-х вариантах:
пустить кабель под плинтусом или проштробить стену, после прокладывания кабеля заделать ее цементом или шпаклевкой.
Из инструмента может потребоваться:
Установка водонагревателя накопительного типа своими руками может занять от 2-х до нескольких часов. Прежде необходимо просчитать, какой именно объем бака вам понадобится. Это нужно сделать, чтобы понять, как именно следует крепить водонагреватель.
По правилам, бак водонагревателя накопительного типа должен располагаться над полом не менее чем на 30 см. Самое удобное место крепления в квартире — это над унитазом в туалете.
Схема устройства водонагревателя.
Конкретную высоту каждый выбирает сам, исходя из своего роста и роста членов своей семьи. Установка такого водонагревателя может потребовать нескольких человек (как минимум 2-х).
В продажу баки поступают вместе с необходимыми креплениями: анкерные болты — 2 или 4, в зависимости от типа водонагревателя.

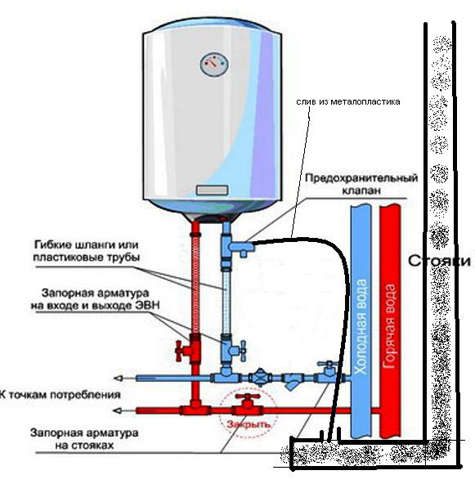

Схема подключения холодной линии воды к водонагревателю.
На водонагревателях накопительного типа есть 2 специальных выхода: красный и синий. Это для холодной и горячей воды соответственно. К синему отверстию крепится входящий в комплект предохранительный клапан. Он необходим для правильной эксплуатации водонагревателя: этот клапан отвечает за стравливание лишнего давления в баке.
На красный выход из бака и на обратный клапан синего выхода крепятся 2 специальных шаровых запорных вентиля. К водопроводным трубам и смесителю бак можно прикрепить с помощью металлопластиковых труб или с помощью гибкой подводки необходимой длины.
Если при монтаже своими руками вы решили остановиться на металлопластиковых трубах, следует помнить 2 обязательные вещи:
Какой бы вариант вы не выбрали, главным будет бесперебойное наличие горячей воды, что, несомненно, сильно облегчит жизнь любого человека.
Изучаем устройство бойлера: 4 внутренних элемента.
Виды накопительных водонагревателей
На данный момент существует несколько разновидностей агрегатов для автономного горячего водоснабжения. Все они созданы с одной целью, но достигают ее по-разному, то бишь, с использованием различных энергоносителей. Домовладелец имеет возможность выбрать тот, что оптимально подходит ему по всем параметрам.
Итак, на современном рынке предлагаются нагревательные бойлеры следующих видов:
Примечание. В прямом переводе с английского слово «бойлер» означает «котел». Это значит, что к ним относятся не только накопительные, но и всяческие проточные водонагреватели. Не принимать их во внимание будет некорректным по отношению к пользователям.
Некоторые характеристики
Итак, прежде чем будет начата установка водонагревательных приборов своими руками, надо разобраться, какой подойдет именно вам по всем своим характеристикам.
На сегодняшний день на рынке существует несколько видов водонагревателей:
Из них каждый покупатель выбирает исключительно по своим предпочтениям. Как правило, большую роль играет то, как часто и сколько людей будут пользоваться тем или иным водонагревателем в период отключения горячей воды.
Если один человек и не очень часто, то можно поставить себе проточный элемент. Но если в это время в квартире будут проживать 3 и больше членов семьи, то накопительный аксессуар будет лучшим выбором.
Бойлеры косвенного нагрева
Эти аппараты не производят тепловую энергию самостоятельно, хотя некоторые модели имеют встроенный ТЭН для поддержания температуры воды в разных ситуациях. В обычном режиме бойлер готовит воду для ГВС, подогревая ее змеевиком с протекающим по нему теплоносителем. Ниже на схеме показано устройство бойлера косвенного нагрева:
В утепленный бак большой емкости (бывает до 1000 л) встроен змеевик с подведенным к нему теплоносителем от котла. Как и в электрическом бойлере, подача холодной воды осуществляется в нижнюю часть емкости, отбор горячей – из верхней части. Агрегат способен обеспечить значительный расход горячей воды, а потому применяется в частных домах с большим числом потребителей.
Обычный обмен теплом между средами с разной температурой – это и есть принцип работы бойлера косвенного нагрева. Но чтобы получить воду из крана с температурой 55 ºС, котел должен нагревать теплоноситель минимум до 80 ºС, это один из недостатков данного водонагревателя. Второй недостаток – длительное время загрузки бака большой емкости, так что в случае интенсивного водоразбора проживающим в доме людям надо приспособиться пользоваться ГВС по определенному графику.
Как и электрические бойлеры, водонагреватели косвенного нагрева оснащены магниевым анодом для защиты стального бака от коррозии. Боле сложные и дорогие модели оборудованы двумя змеевиками, через один протекает теплоноситель от котла, а второй можно присоединить к альтернативному источнику тепловой энергии. Им может служить другой котел либо солнечный коллектор. Для поддержания температуры в разных ситуациях в верхнюю зону емкости встраивается ТЭН с термостатом.
Агрегаты косвенного нагрева производятся в настенном и напольном исполнении, могут работать с любыми источниками тепловой энергии. Производители котельного оборудования часто предлагают их в связке с двухконтурными котлами. В этом случае теплогенератор поддерживает температуру отопления и загружает бойлер, поочередно переключаясь между этими двумя системами.
Особенности устройства бойлера видео
Изучив вышеперечисленное, можно быть уверенными в том, что оборудование исправно и прослужит длительное время, не принося проблем и тем более последствий в виде взрыва труб и бака, что может стать причиной разрушения целого помещения и повлечет далеко не маленькие расходы.
4 вопроса про размещение водонагревателя в интерьере.
Выбор места для водонагревателя в доме зависит от потребностей в горячей воде, планировки и размеров помещения. Это ответственное дело, требующее инженерного подхода и верного расчета.
1 Напольный или настенный? Если объем накопительного водонагревателя превышает 200 литров, лучше рассматривать напольный вариант. В таких резервуарах используется более толстая сталь и устанавливается медный ТЭН, не подверженный коррозии. Напольные нагреватели, как правило, используют в загородных домах, где и потребности, и возможности (как минимум, в плане размещения) выше, чем в городской квартире. Небольшие настенные водонагреватели объемом 50-80 литров обычно ставятся в квартирах, чтобы компенсировать отключение горячей воды.
Горизонтальный или вертикальный? Бытует мнение, что в горизонтальных водонагревателях вода хуже прогревается: из-за конвекции она наверху теплее, чем внизу. Однако специалисты успокаивают – речь идет о долях градуса. Зато горизонтальная модель может быть встроена в небольших помещениях, где нет возможности разместить вертикальную водогрейку, и практически в любом месте – например, подвесить над дверным проемом. Некоторые производители выпускают универсальные водонагреватели, которые можно подвешивать и вертикально, и горизонтально. ТЭН в таких системах расположен под углом, так что вода будет равномерно прогреваться в любом случае.
3 Чем удобен плоский водонагреватель? Другое решение проблемы с нехваткой места — выбор плоского водонагревателя, который занимает меньше места, чем обычные накопительные агрегаты и выглядит изящнее. Увы, зачастую энергоэффективность приносится в жертву эстетике: размеры бака могут быть уменьшены за счет теплоизоляционного слоя. Чтобы понять, достаточно ли утеплен бак, положите руку на корпус — если теплый, значит, теплоизоляция не справляется, если холодный — все в порядке. Хорошая теплоизоляция не может быть меньше 40 мм толщиной, а лучше — от 60 мм.
4 Где произвести монтаж водонагревателя? Общее правило: расстояние от корпуса до точек разбора (кранов) должно быть минимальным. Во-первых, это сокращает теплопотери, во-вторых, меньше придется ждать горячей воды. В городской квартире водонагреватель обычно устанавливается в том же помещении, где происходит разбор: в ванной или на кухне. Другое дело — большой дом. В этом случае проектировать систему должен специалист, который подыщет место с учетом планировки, рассчитает протяженность труб и необходимый объем бака. Если нагрев воды не «завязан» на работе котельного оборудования, нагреватель бывает целесообразно разместить на чердаке. Если в доме есть бойлерные, где располагаются все коммуникации — там тоже удобно осуществить монтаж водонагревателя. Он будет не на виду, но в тоже время доступен для профилактики и ремонта.
Газовые накопительные водонагреватели
Эти аппараты конструктивно и внешне напоминают электрические бойлеры. Все тот же подвешиваемый на стену бак, покрытый слоем утеплителя, только внизу установлена газовая горелка, а вверху имеется патрубок дымохода. Газовый бойлер работает по такому же принципу, только источником тепла служит горелка, нагревающая емкость с водой. Устройство водонагревателя показано на схеме:
Как видно на рисунке, нагрев осуществляется не только от горелки, но и путем отбора тепла продуктов горения. Это достигается за счет стального газохода с рассекателями, проходящего вертикально сквозь емкость и обменивающегося теплом с водой. Работой горелки управляет электронный блок, чья задача – потушить или разжечь ее при достижении установленной температуры либо ее понижении. Как водится, для защиты корпуса конструкция бойлера предусматривает магниевый анод.
Данный тип водонагревателей не слишком популярен из-за сложностей при оформлении и подключении газоиспользующих установок. Кроме того, для эксплуатации газового бойлера понадобится полноценный дымоход, выполнить это требование не всегда возможно или слишком дорого.
Достоинство накопительных водонагревателей состоит в том, что они сходу могут выдать большой расход воды для ГВС, но в течение ограниченного промежутка времени. После этого им требуется перерыв для приготовления очередной порции воды.
Чем бойлер отличается от проточного водонагревателя?
Понять до конца принцип работы накопительного водонагревателя поможет его сравнение с проточным. Если в накопительном приборе происходит подогрев определенного количества воды, равного объему бака, то при работе проточного аппарата воды будет нагрето столько, сколько единовременно ее потратит потребитель. Нагрев воды происходит в режиме реального времени.
Бойлер, по сравнению с проточным прибором, для нагрева такого же количества воды потратит меньше электроэнергии. Это самое весомое преимущество накопительного водонагревателя. Среди преимуществ проточного нагревателя воды стоит отметить его компактность.
Таким образом, суть работы современных бойлеров достаточно проста, что позволяет им быть достаточно производительными и экономичными. Новейшие модели имеют полностью электронное управление. Это дает возможность эффективно «общаться» с агрегатом даже далеким от знания техники людям.
О проточных нагревателях воды
В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.
Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:
Примечание. Иногда для обеспечения ГВС частного дома применяется пластинчатый бойлер, представляющий собой водоводяной теплообменник. Как и бойлер косвенного нагрева, он передает энергию теплоносителя воде, только делает это в проточном режиме.
Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:
Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени. Зато имеет пределы ее расход, что важно при большом количестве потребителей.
Разбираем бойлер «по косточкам»
Понять принцип работы накопительного водонагревателя можно лишь разобравшись в том, как он устроен.
При всем современном разнообразии бойлеров все они состоят из одних и тех же элементов:
Устройство электрического бойлера.
В зависимости от типа водонагревателя в его устройстве могут быть некоторые тонкости. Например, сегодня популярными становятся накопительные нагреватели с «сухим тэном», где нагревательный элемент заключен в специальную колбу, препятствующую образованию накипи. Тэн не соприкасается с водой, отсюда и название этой разновидности нагревателя. Напольный бойлер будет лишен системы крепления, в отличие от настенного.
Источник
Как работает клапан безопасности бойлера?
Клапан безопасности бойлера — это устройство, которое используется для предотвращения переполнения давления в бойлере, что может привести к взрыву или повреждению бойлера. Клапан безопасности работает по следующему принципу:
-
Когда давление в бойлере превышает заданную норму, механизм клапана безопасности начинает действовать.
-
Сначала пружина внутри клапана сопротивляется давлению, пока оно не станет достаточно высоким для того, чтобы перебить силу пружины.
-
Когда давление достигает определенного уровня, пружина открывает клапан, который позволяет избыточному давлению выбраться из бойлера через отверстие в клапане.
-
Когда давление в бойлере снижается, пружина снова закрывает клапан безопасности.
Таким образом, клапан безопасности бойлера работает на принципе автоматического регулирования давления, чтобы предотвратить неприятные последствия, связанные с избыточным давлением внутри бойлера. Он является обязательной частью безопасности для большинства систем отопления, водоснабжения и других процессов, которые работают под высоким давлением.
