1. Старый блок розетки с двойным выключателем старого образца. Внешний вид

Всем жаркий летний привет из Таганрога!

В данной статье мы обсудим процесс замены старого типа двойной розетки с выключателем, который ранее ставился во всех панельных квартирах «хрущевок»…

Если вас интересует, как правильно подключить двойной выключатель с розеткой, то вы найдете ответы в нашей публикации.

Как обычно, будет много фотографий, схема подключения, рекомендации по монтажу и подключению этого устройства.

Как это чудо советского дизайна и технологии выглядит – показано на фото слева.

Такой блок состоит из одной розетки (естественно, без заземления) и двух или трёх клавиш выключателя. Выключатели включают свет в ванной, туалете, и кухне.

В принципе идея неплохая, но со временем всё это приходит в негодность, ведь эти выключатели используются в квартире гораздо чаще, чем все остальные, вместе взятые.

• Схема подключения выключателей с розеткой в одном блоке
•  Демонтаж старого блока
• Установка нового блока выключателя с розеткой
• Странная коробка под выключателем

Схема подключения выключателей с розеткой в одном блоке

Схема в общем-то простая, однако приведу.

В заменяемый блок приходят такие провода: фаза, ноль, и “уходят” два провода на питание светильников ванной и туалета. Фаза используется для питания розетки и выключателей. Ноль – только для розетки.

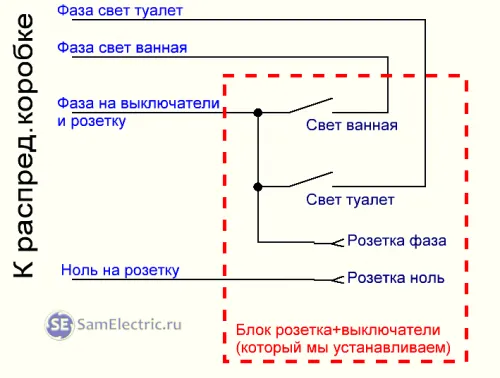

Схема подключения выключателей с розеткой

Строго говоря, при монтаже электропроводки группы освещения как правило разделяются. То есть, на выключатели и розетки должны идти разные питающие провода с разным сечением, и выключаться при этом разными  защитными автоматами в электрощитке. Но так делали раньше, по бедности.

 Демонтаж старого блока

Практически каждый день приходится сталкиваться с понятием “ПИПЕЦ”. Ещё пипец – в конце статьи.

Итак, снимаем крышку, видим:

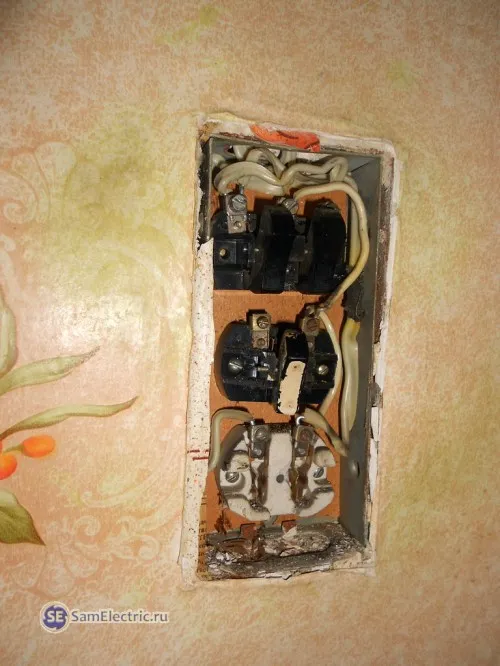

2.Старый блок розетки с выключателями в разобранном состоянии

Что мы видим? Всё расшатано и ушатано, два верхних выключателя в совершенно убитом состоянии, третий не подключен, и со слов хозяйки, никогда и не работал. Розетка по сравнению с ними более-менее, учитывая, что в таком месте ею почти не пользуются.

Панельному дому 40 лет. В день включают свет в кухне и ванной минимум 10 раз. 40х365х10=146 тысяч раз. Неплохо поработали.

На этом этапе разбираемся в проводах, проверяем, где фаза, и выключаем питание. На этот случай обязательно должен быть налобный фонарик, без него никак.

Вынимаем внутренности. Главное – не обломать провода и заметить, куда что приходит.

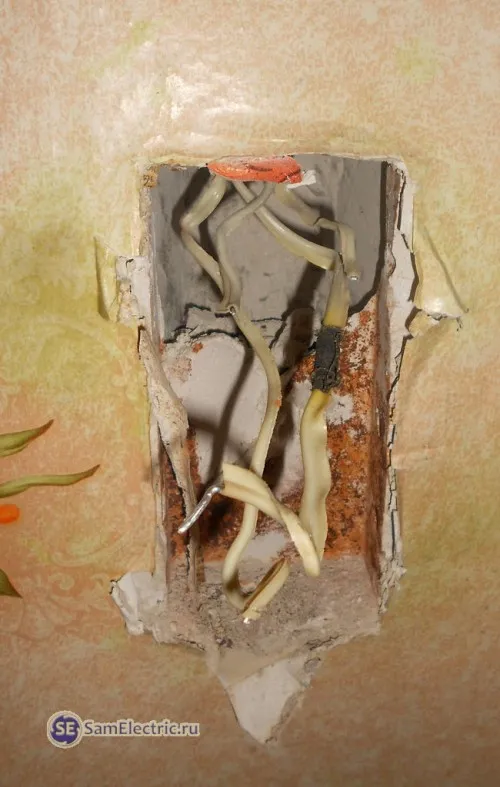

3.Вынимаем все внутренности – старую розетку, выключатели, металлическую коробку

Плохие концы, которые шли на выключатели, пришлось обрезать – всё равно они были короткие.

Два нижних провода – на розетку. Слева – ноль, справа – фаза, которую в старину электрики обозначали черной тряпичной изолентой (другой не было, маркеров тоже).

Стоит сказать, что антикварная металлическая установочная коробка почему-то крепится жесть как крепко. Прикручена какими-то винтами с гайками, которые обязательно прокручиваются. Менял такие блоки в панельных домах не один раз, и каждый раз выдирать эту коробку – мучение. Использую мощные плоскогубцы, большую плоскую отвертку.

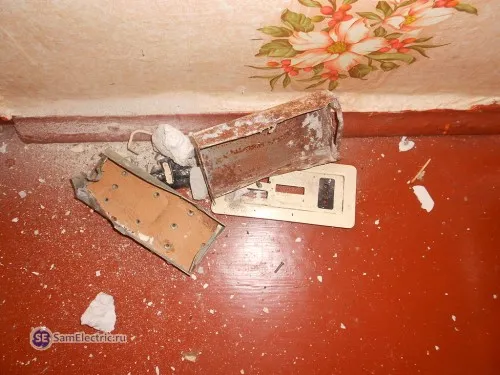

4.Это больше никому никогда не пригодится. Спасибо за службу!

Установка нового блока выключателя с розеткой

Вот что лучше всего использовать в таких случаях:

5.Новые розетка, выключатель, коробка

Ещё, чтобы установить блок из розетки и выключателя,  нужна двойная рамка, она в кадр не попала. На последних фото она будет, обещаю.

Выключатели и розетки в последнее время использую только турецкие, чаще всего VI-KO. Они – лучшие по цене/качеству, и очень удобны в монтаже.  На фото показана модель VIKO Carmen, дизайн у них староват. И отделочники их не любят за округлую форму. В этом смысле лучше VIKO Karre – у них современный дизайн, и они имеют идеально прямоугольную форму.

Есть готовые цельные блоки именно для таких целей, где в одном корпусе объединены розетка и двойной выключатель. Производства Белоруссии, и России. Очень неудобно, плохо, топорно. НЕ РЕКОМЕНДУЮ.

Коробка – специально для двух установочных мест, цельная. Её лучше использовать, чем две отдельные с перемычкой.

Устанавливаем распределительную коробку. Приходится вырезать часть верхнего бортика, чтобы минимально гнуть старый алюминий.

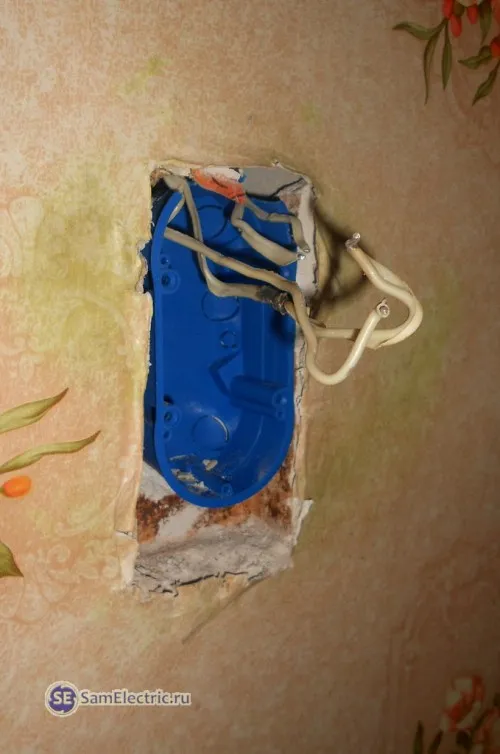

6.Установка новой установочной коробки на старое место

Внизу приходится немного подштробить, чтобы коробка стала заподлицо со стеной:

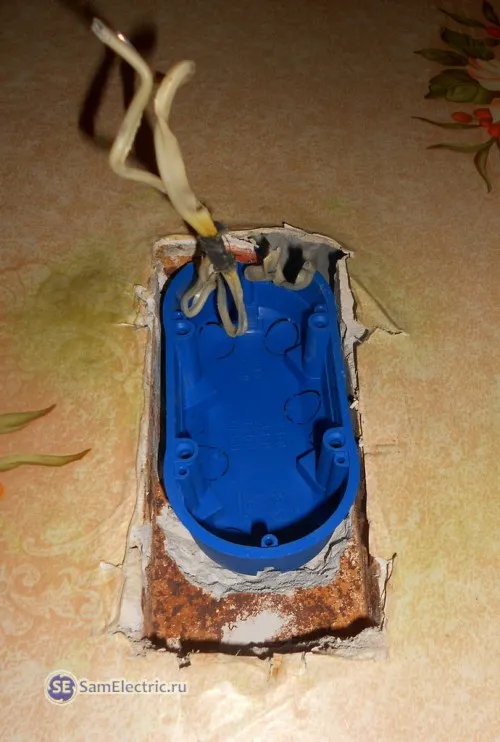

7.Подгоняем коробку

Далее идёт самое длительное, грязное и неприятное. Работаем с алебастром или с гипсовой шпатлевкой, используем шпатель и желательно уровень. После этого можно отдохнуть – покурить или (в моём случае) попросить хозяев налить чаю.

Теперь используем отрезки медного провода сечение 1,5 мм2 и мои любимые клеммники Ваго, которые в таких случаях здорово выручают.

Важно – чтобы вся эта конструкция простояла много лет (до прокладки новой электропроводки), надо её электрически правильно защитить. Ток защитного автомата в данном случае должен быть не более 16 А, а лучше – 13 или даже 10Ампер. Подробно про выбор защитного автомата (автоматического выключателя) я уже писал не раз, вот например статья.

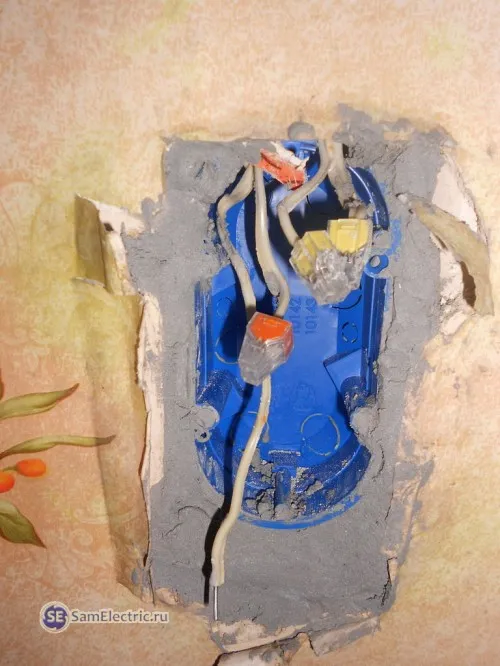

8.Монтаж коробки под двойной выключатель с розеткой. Используем алебастр и клеммники Ваго

Действуем снизу.

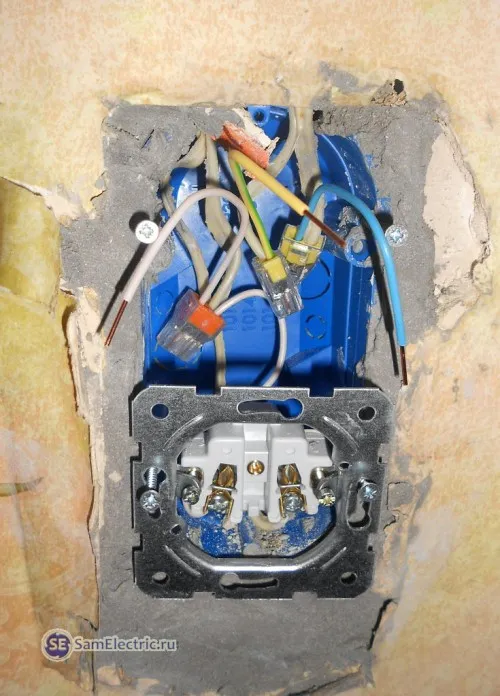

9.Подключаем и устанавливаем сначала розетку

Двойные клеммы Ваго использую на удлинение проводов к выключателю, четверной – на распределение фазы, ноль на розетку удалось прикрутить непосредственно, длина позволила.

Фиксируем розетку саморезами в коробке. Я уже писал, как надёжно закрепить розетку, кто не читал – очень рекомендую. Затягиваем не сильно, а на распорочные ушки можно вообще не обращать внимания и даже выкинуть их.

Устанавливаем и подключаем выключатель согласно схеме подключения. Надёжно и ровно фиксируем всю конструкцию саморезами.

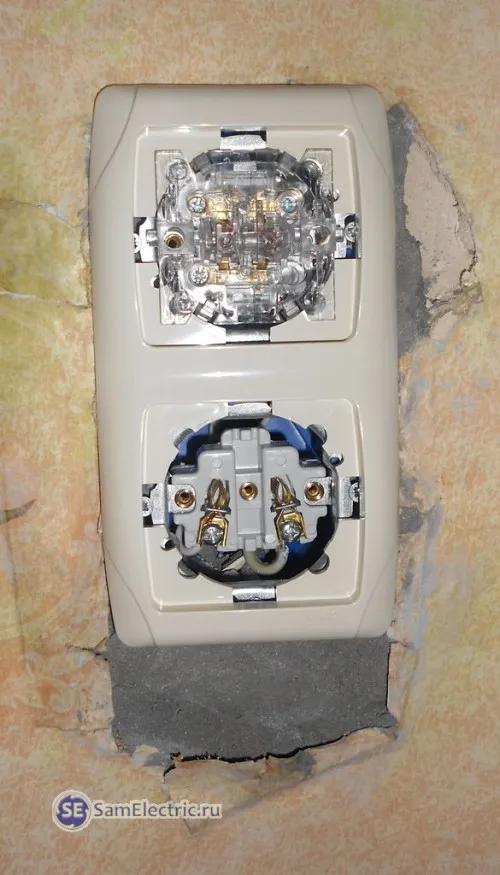

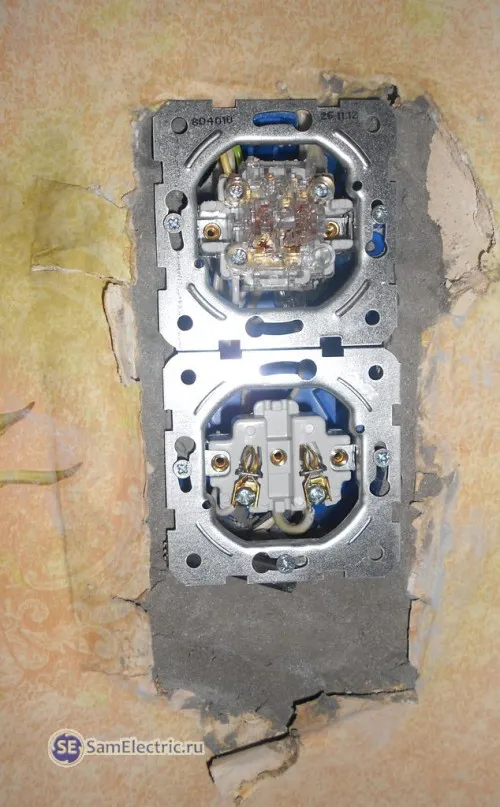

10.Розетка и выключатель подключены и установлены. Видите щель между розеткой и двойным выключателем? Она должна быть шириной 0,5-1 мм, и одинакова по всей длине.

Дело близится к концу. Несколько ловких движений…

11.Одеваем двойную рамку

И установка блока розетки с выключателем закончена!

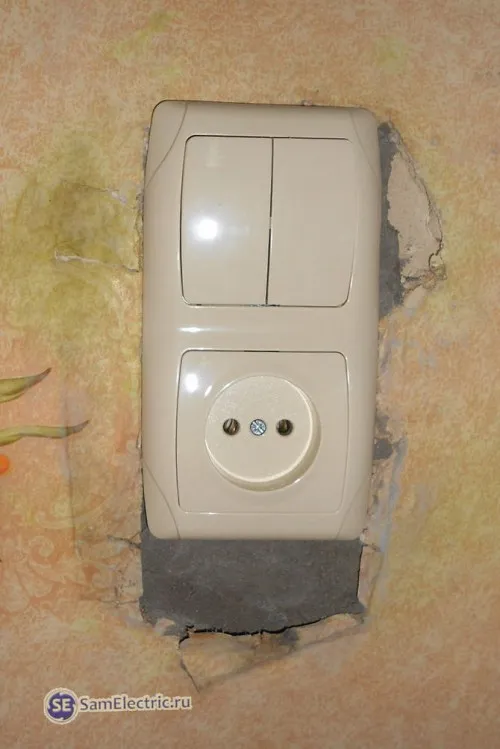

12.Блок розетка и выключатель на санузел установлен

Вот в принципе и всё. Если что не понятно или есть что добавить – спрашивайте и пишите в комментариях. Если интересно, что я буду публиковать на блоге СамЭлектрик дальше – подписывайтесь на получение новых статей.

Апдейт от 26 апр.2014: Вот ещё “пипец”: выключатель на две комнаты. Это квартира в старом районе Таганрога, там и не такое бывает (например, две фазы в квартире, ибо между фазами – 220В, а не 380) – была одна комната, стало две. А выключатель остался…

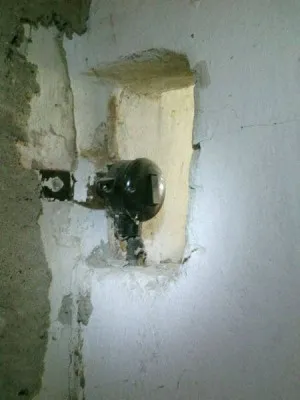

Выключатель между комнатами

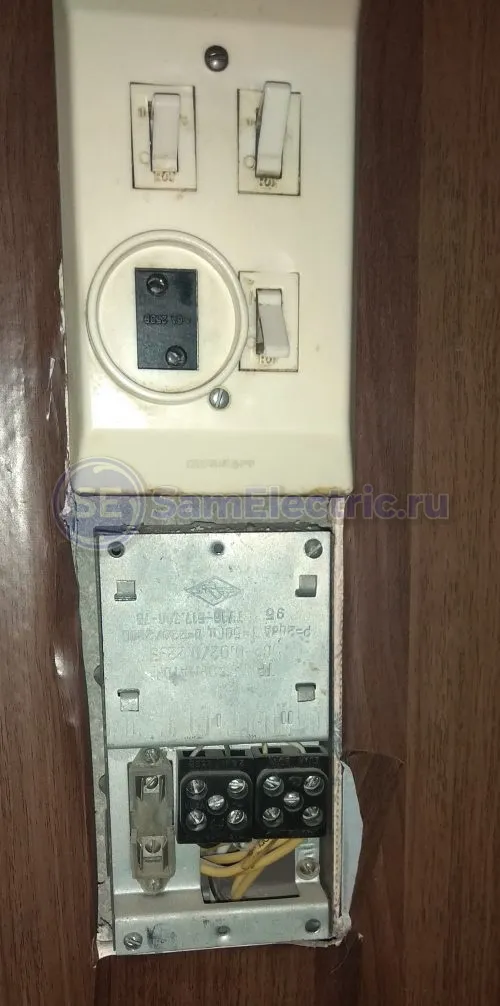

Странная коробка под выключателем

Читатель прислал фото (см. комментарии от 11 января 2020 г.),

Там непонятно что:

Это разделительный трансформатор 220/220, для безопасности розетки в ванной комнате. Мощность 20 ВА, только для электробритвы.

Дальше стало понятно – Это разделительный трансформатор 220/220, для безопасности розетки в ванной комнате. Мощность 20 ВА, только для электробритвы.

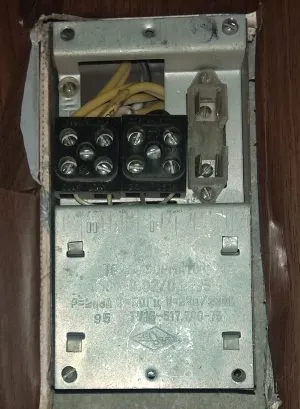

Маркировка трансформатора

Пруф:

Крышка трансформатора 1:1

Видимо, когда-то кого-то убило током в ванной, и начали так делать. Минус этого – при сгорании предохранителя ставится жучок, что приведет к пожару. А потом просто транс выкидывается. Сейчас вместо этого ставят УЗО.

Если будут вопросы, как подключить блок двойного выключателя с розеткой – обращайтесь в комментарии!
