Подключение теплого пола к системе отопления: схема как сделать теплый пол

Установка и подключение полу водяного обогрева к системе водяного отопления может быть выполнена как во время строительства и планирования дома, так и в случае существующей и функционирующей отопительной системы. Для того, чтобы сделать пол отопления теплым, необходимо правильно рассчитать его производительность, учесть особенности пересечения радиаторного контура и трубопровода дополнительной конструкции и другие важные параметры.

Монтаж на деревянном основании должен производиться с учетом условий эксплуатации финишного покрытия.

Содержание:

• Подключение и монтаж водяного пола в квартире
• Подключение теплого пола к индивидуальному отоплению

Факт! Для внедрения такой системы подходит как однотрубная магистраль, так и двухтрубная, а применяться она может как в квартире, так и в частном доме, в том числе деревянном. Постоянную циркуляцию горячей воды обеспечит специальный насос, который существенно увеличит эффективность обогрева и возврата теплоносителя через трубы обратки. Контур системы напольного обогрева можно спроектировать самому, учитывая основные принципы расположения труб. При правильном и качественном монтаже, надлежащей работе котла и общей теплоизоляции, этот способ обогрева станет эффективной заменой батареям.

Подключение и монтаж водяного пола в квартире

В соответствии с регламентированными нормами, самовольное несанкционированное подключение водяного подогрева полов в квартире к центральному отоплению запрещено. Неразрешенная врезка своими руками чревата необратимыми последствиями в плане качественного отопления соседних квартир снизу или сверху, в зависимости от принципа подачи горячей воды в системе водяного центрального отопления. Соединение дополнительной конструкции с центральным отоплением может повредить общую гидравлику всего многоэтажного строения. В случае же наличия автономного водяного отопления в квартире, которое подключено к котлу, разрешения коммунальных служб не нужны. Это относится к домам старой постройки, в новостроях предусмотрена возможность подключения водяного обогрева полов.

Подключение теплого пола к индивидуальному отоплению

H2_2

Типы подключения водяного обогрева полов зависят от общей схемы отопления, существуют такие системы:

• Однотрубная;
• Двухтрубная;
• Гравитационная.

Для подключения конструкции к системе индивидуального отопления в частном доме или в квартире необходимо правильно спроектировать контур конструкции, учесть расстояние между витками и удаление от котла, а также предположительное расположение мебели или других элементов декора и интерьера. Располагать контур рекомендуется под открытой, незанятой поверхностью пола.

В частном доме укладка этого типа отопления обычно происходит во время капитального ремонта, когда осуществляется усиление и заливка цементным раствором полов. На деревянном полу укладка водяной обогревающей конструкции также возможна при наличии каркаса из дополнительных лаг и нового покрытия. Следует учесть, что монтаж на деревянном основании предусматривает наличие эффективной теплоизоляции с нижней стороны конструкции. Также укладка на деревянном каркасе должна обеспечивать равномерное распределение выделяемого тепла, для чего в лагах могут быть оборудованы выемки для расположения трубопровода.

Однотрубная схема водяного отопления, так называемая «Ленинградка», считается одной из самых простых и менее затратных конструкций. Такая схема и ее монтаж предусматривает наличие одной магистрали для горячей воды, контур в этом случае лишь увеличивает общую ее длину. Работу установки обеспечивает циркуляционный насос, без которого эффективность обогрева недостаточна. Наличие в частном доме котла, в который вмонтирован подобный насос, так же не гарантирует, что контур будет максимально эффективен. Для качественной циркуляции горячей воды через трубы следует устанавливать насос приблизительно в середине магистрали. При этом контур теплого пола должен иметь подключение после насоса, а обратки — после него. Управление осуществляется при помощи специальных регуляторов, которые устанавливаются на открытой части трубопровода. Контур, подключаемый к однотрубной системе отопления, не должен превышать 20 — 30 м. В противном случае эффективность его работы заметно снижается. Особое внимание следует уделить расположению смесителя для теплого пола, который также устанавливается на открытой части конструкции.

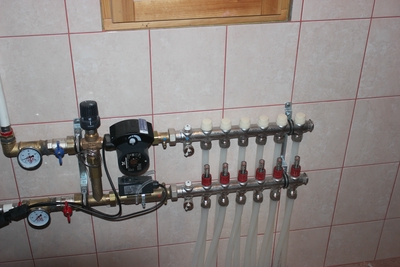

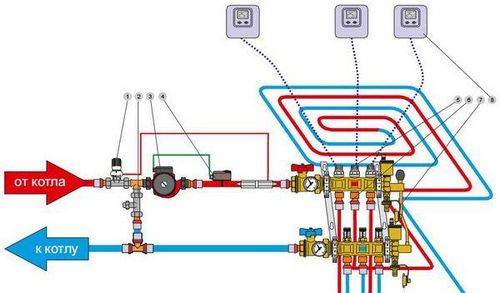

Двухтрубная схема отопления считается наиболее оптимальной для подключения и функционирования напольного подогрева. Двухтрубная система радиаторного отопления предусматривает наличие отдельных трубопроводов для обратки и подачи горячей воды, подключенных к основному котлу. Подключить систему теплого пола в таком случае можно в одном месте на открытой части при помощи модуля смесителя или обычных шаровых кранов, которые обеспечат необходимый проток воды через них.

Важно! Двухтрубный тип подключения может обеспечить нормальным функционированием контур теплого пола, длина которого не превышает 50 м.

Гравитационная схема предусматривает естественную циркуляцию воды через магистраль трубопровода. Контур водяного теплого пола должен подключаться к такой схеме с учетом наклона магистрали. Подключать систему нужно в одном конце комнаты, а выводить обратку – в другом. Монтаж и подключение к такой системе своими руками – очень трудоемкий процесс, требующий специальных знаний.

Также следует правильно подобрать диаметр труб как для подключения батареи, так и теплого пола. Размер труб основной магистрали, подключенных к котлу должен быть не менее 32 мм.

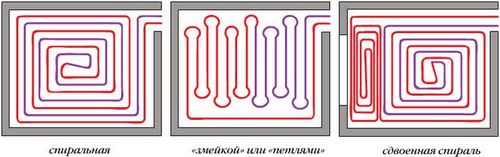

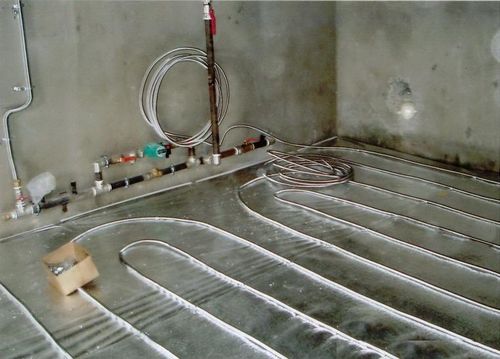

Схема расположения трубопровода может быть выполнена по принципу:

• «Змейки»;
• Спирали.


Диаметр трубы для укладки теплого пола, когда смонтирована однотрубная или двухтрубная схема отопления, не должен превышать 18 мм.

Выполнить подключение водяного теплого пола можно своими руками, соблюдая при этом основные требования по монтажу таких конструкции. Использование такого способа обогрева позволит отказаться от открытой радиаторной схемы отопления, что допустимо также в частном деревянном доме. При недостаточном внешнем утеплении строения или неизолированном деревянном основании рекомендуется использование двух принципов отопления вместе, в зависимости от эффективности работы котла. Алгоритм монтажа, определяющий, как сделать теплый пол от отопления, должен предусматривать тестирование работы при открытой системе, не залитой цементной стяжкой. Окончательное формирование напольного покрытия в доме возможно через определенный промежуток времени, убедившись в целостности конструкции и отсутствии течи.
