Подключение точечных светильников с подсветкой — инструкция по подключению светодиодных подсветок

Последовательное и параллельное подключение двух и более источников света

Для соединения даже самой простой лампочки накаливания, а также любой другой, необходимо подсоединить один её контакт к фазе, а второй — к нулю, используя наиболее распространенное в бытовых условиях переменное напряжение 220 вольт, характерное для большинства стран СНГ. Это также верно и для подключения точечных светильников с подсветкой.

Параллельное подключение устройств освещения подразумевает под собой подключение двух и более источников светового потока в параллель, то есть одни контакты ламп подключаются только к фазе, а все другие только к нулю, как показано на рисунке 1.

Через каждую лампочку пройдёт ток, который будет зависеть от её мощности, так же как и яркость светового потока, излучаемого ими, будет тоже зависеть от мощности каждой лампы. Естественно, что ток I будет равен сумме всех трёх токов, поэтому диаметр сечения основных проводников следует выбирать согласно ему. Это подключение считается самым распространённым и приемлемым, так как к нему можно будет, при необходимости в будущем, добавлять источники света и они не будут влиять на уже установленные.

При последовательном соединении, изображённом на рисунке, ток, протекающий по одной лампочке, будет зависеть от мощности, каждого источника света, а напряжение на них будет разделено на количество ламп и при данном входящем напряжении 220 вольт, будет равняется 110 вольт на каждом источнике света.

Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Рассмотреть это можно на примере двух ламп накаливания. Так как если подключить одну лампу 20 Ватт, а другую, например, на 200 Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью 200 Ватт, а это в 10 раз больше её номинала. Такое подключение может быть использовано для увеличения срока службы ламп накаливания, например, в подъездах и на лестничных клетках. Подключив две лампы на 220 вольт и мощностью, например, по 60 Ватт, они будут гореть вполсилы и прослужат очень долго. Нужно учесть, что это возможно только при подключении ламп накаливания. Последовательное подключение двух и более светодиодных ламп (светильников) и экономичных ламп нецелесообразно, так как они и так обладают довольно большим сроком службы.

Подключение лампы на один выключатель или на несколько

Как подключить лампу через выключатель? Главным нюансом при подключении является то, что нулевой провод питания непосредственно подключается к сети 220 вольт, а через выключатель разрывается фаза. Это делается для того чтобы можно было смело решать проблемами с патроном осветительного прибора, отключив лишь выключатель. Если подключение двух выключателей выполнить последовательно, то только при нажатии обеих клавиш лампа загорится. Такие виды подключения выключателей освещения очень редко используются, только при определённых индивидуальных условиях.

Интереснее является подключение так называемого проходного выключателя.

Суть такой схемы подключения одной лампы заключается в том, что включение и отключение лампы может быть произведено как от первого, так и от второго выключателя, вне зависимости в каком положении каждый из них. Например, это удобно, допустим, в длинном коридоре при входе в него человек нажимает на клавишу выключателя 2, и спокойно идёт по освещённому помещению, дойдя до конца коридора, не нужно возвращаться для выключения света, а можно лёгким нажатием выключателя 1, установленного в конце коридора, произвести отключение данного источника света. При таком подключении фаза тоже проходит через выключатели.

Усовершенствование освещения путём установки датчика движения

Главная функция установки датчика движения и подключения его к системе освещения, это автоматическое включение освещения без нажатия на клавишу выключателя освещения. То есть человек зашел помещение или в зону срабатывания датчика и свет включился, после ухода свет самостоятельно (автоматически) выключился. При выборе датчика движения необходимо в первую очередь учесть максимальную мощность ламп освещения.

Схема подключения датчика движения тоже не вызывает особых сложностей. Её можно устанавливать как с выключателем, так и без него. Просто при включении контакта выключателя датчик движения выводится из сети освещения, и осветительный прибор включается напрямую без датчика.

В любом случае работая с напряжением обязательно выполнять требования техники безопасности, а в частности:

• проверять наличие и отсутствие напряжения на токоведущих элементах, к которым человек дотрагивается при монтаже;
• автоматы питания освещения должны быть под замком;
• работы производить исправным инструментом.

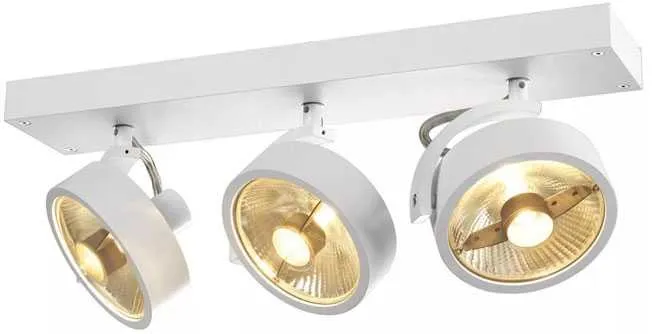

Классификация потолочных спотов

Потолочные светильники широко распространены и могут иметь различную конфигурацию. Основными отличительными особенностями светильников по конструкции, кроме внешнего вида, являются их способ монтажа и тип используемых ламп.

По способу монтажа выделяют потолочные светильники:

1. Встраиваемые: часто используются в сочетании с натяжными или навесными потолками, выглядят очень эстетично, компактно и отличаются простым способом монтажа.
2. Подвесные: в широком смысле не являются спотами, а принадлежат к группам люстр, бра и прочим. Часто применяются для декоративного освещения или при монтаже к стандартным потолкам и креплениям люстр от застройщика.
3. Накладные: крепятся непосредственно к потолку с помощью дюбелей и саморезов.

По типу используемых ламп:

1. Галогенные: являются эффективными и экологичными лампами с большим сроком эксплуатации и высокой светоотдачей, но имеют существенные недостатки, как высокое потребление электрической энергии, нагрев и большая чувствительность к перепадам напряжения в сети.
2. Светодиодные: безопасные и энергоэффективные осветительные приборы, имеют большой срок службы и широкий спектр световой температуры, мало нагреваются и обладают большим коэффициентом полезного действия. Недостатками данного типа являются: мерцание ламп при покупке дешевых китайских светильников неизвестных производителей (влияет на зрение и усталость глаз) и более высокая цена, по сравнению с другими вариантами.
3. Лампы накаливания: теряют свою популярность ввиду того, что являются неэкономичными и недолговечными устройствами, имеют низкий КПД, нагреваются, но до сих пор используются многими потребителями из-за очень доступной цены.
4. Люминесцентные: также, как и светодиодные – очень эффективны и экономичны, обладают более доступной ценой. Минусом данных ламп является их небезопасность при повреждении (содержит ядовитые пары ртути и аргона) и неэкологичность.

Монтаж своими руками

Как сделать дополнительную подсветку в шкафу своими руками? Проще всего монтировать светодиодные ленты. Неудивительно, что этот вид освещения предпочитает использовать в подсветке шкафов и другой мебели более 90% владельцев квартир и частных домов.

Светодиодная подсветка сочетает в себе сразу несколько преимуществ: экономичность, долговечность, безопасность и высокое качество освещения.

Есть и другие преимущества:

• параметры энергосбережения (потребляют энергии в 10 раз меньше классических ламп накаливания и в 2 раза – люминесцентных источников);
• безопасность («классика» легко разбивается, оставляя острые осколки, люминесцентные содержат пары ртути, пусть и в незначительных количествах);
• «время жизни» (срок наработки на отказ доходит до 50 тысяч часов, люминесцентные – до 7 тысяч, лампы накаливания – до 2 тысяч).
• максимальное приближение к естественному освещению.

В отличие от галогенных и люминесцентных ламп, светодиоды не обладают свойством сильно нагреваться.

Способ подключения

Чаще всего осветительные приборы подключаются либо напрямую к бытовой электросети, либо через блок питания 12 или 24 Вольта. Возможно, преобразователь придется приобретать отдельно. При планировании освещения стоит учесть близость розеток, чтобы не пришлось в последний момент делать разводку.

Светодиодная лента продается мотками по 5 метров или по метражу. Перед приобретением подсветки рекомендуется сделать точные замеры.

Последовательность монтажа

Рассмотрим этапы монтажа ленты LED, наиболее популярного варианта подсветки шкафа.

1. Определить местоположение ленты. При креплении на полки, ленты рекомендуется монтировать с нижней стороны. Снижается вероятность механического повреждения. Лучшее освещение нижней полки.
2. Определиться с местоположением выключателя (нижняя часть полки, боковая панель купе, стена возле или за шкафом).
3. Произвести замеры. Разрезать ленту (только в специально предусмотренных местах!).
4. Монтаж ленты производится либо путем укладки в пластиковый короб, либо в кабельный канал, прикрепленный жидкими гвоздями. Продается и самоклеящаяся лента. В этом случае крепить проще всего.
5. Установите в заранее определенных местах выключатели, подключите ленту к источнику питания, проверьте работу только что смонтированной подсветки.

Процесс монтажа подсветки шкафа требует внимательности. Желательно заранее продумать его схему.

Последовательное подключение ламп

Последовательным соединением, называют такое, которое конец первого проводника соединяют с началом следующего, конец текущего с началом последующего и так дальше. Если мы хотим подключить точечные светильники последовательным способом, то должны знать о следующих недостатках:

• Небольшое количество ламп (до 6 штук);
• Светимость ламп будет «оставлять желать лучшего»
• При выходе из строя одного светильника – сбивается работа всех остальных.

Схема последовательного подключения точечных светильников

Для восстановления «гирлянды» должна быть проверена каждая лампа в цепи. Такой вариант пригоден для подключения источников света слабых мощностей.

Однако, сама концепция схемы невероятно проста.

Монтаж светильников в подвесные потолки (фото)

Среди прочего разнообразия осветительного оборудования в продаже имеются встраиваемые точечные светильники со светодиодной подсветкой как правило расположенной по внешнему периметру. Данные приборы освещения широко применяются для гипсокартонных, натяжных потолков и прочих конструкций.

Описывая самостоятельную сборку шкафа-купе , я упоминал о том, что мы сделали крышу с выступами для размещения светильников. Вот руки, вернее ноги дошли до магазина электротоваров и из всего разнообразия нам понравились потолочные точечники именно с подсветкой.

То, что предлагалось менеджерами как встраиваемый мебельный вариант имело жалкое зрелище.

Вместе с потолочными светильниками, имеющими дополнительную белую (кстати, цвета подсветки могут быть самые разные) подсветку приобрели для них светодиодные шести ватные лампы на 220 V под цоколь GU5,3.

Так как мы планировали управлять освещением с контроллера, то подключение точечных светильников с подсветкой заняло чуть больше времени чем обычное прямое подсоединение, тем более что весь монтаж проводился на крыше шкафа под потолком.

В схеме подключения потолочных точечников с подсветкой нет ничего сложного. Светодиоды комплектуются своим понижающим трансформатором с 220 на 12 В и вход трансформатора садится на приходящую линию.

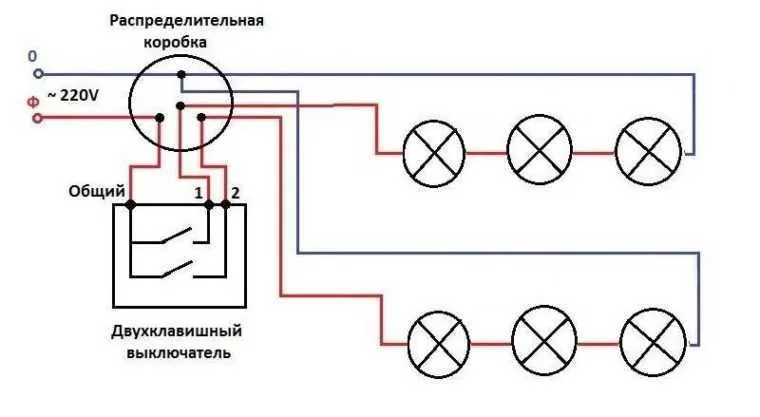

Схемы подключения. Варианты могут быть следующие:

1. Простая схема подключения точечного светильника + подсветки от одной группы включения освещения.

2. Схема подключения потолочного светильника с подсветкой от двух разных групп освещения.

3. Подключение точечника и подсветки с основной лампой на 12 вольт (через понижающий трансформатор).

Когда на линию из ряда точечных светильников установлен 12 вольтовый трансформатор.ВАЖНО! Обратите внимание на потребляемую мощность светодиодной подсветки (от 0,5 до 1,5 ватт) суммируйте с мощностью ламп линии и убедитесь, что максимальной выдаваемой мощности хватает с запасом. Ни в коем случае, не подключайте 12 вольтовые лампы основного освещения от трансформатора, питающего подсветку. Как уже говорил они в среднем рассчитаны на нагрузку в 1W

Как уже говорил они в среднем рассчитаны на нагрузку в 1W.

5. Ну и наконец наша схема, которую мы применили для подключения красивых точечных светильников с рассеивающей подсветкой от контроллера освещения.

В конце хочется добавить. Установив потолочный светильник с подсветкой на светодиодах и запитав всё от одной группы освещения не даст желаемого эффекта. Даже если подсветка будет отливать другим цветом. В идеале подключать от двух разных групп управляя клавишными выключателями или через контроллер с управлением ПДУ.

Вот что в итоге получилось:

Этапы выполнения монтажа

Выбор расположения точечных светильников

Выбор расположения светильников зависит от помещения и интерьера, количества уровней потолка и назначения освещения. Чтобы понять какое количество светильников для основного освещения необходимо, при составлении проекта или схемы учитывайте следующие правила:

1. Располагайте светильники на расстоянии не менее одного метра друг от друга;
2. От стены светильники обычно размещают на расстоянии 50-60 сантиметров;
3. Учитывайте зоны, в которых будет нужно дополнительное освещение;
4. Расстояние от потолочного каркаса и чернового потолка должно быть от трёх сантиметров для удобства монтажа светильников.

Расчёт материалов

Расчёт необходимого количества материалов производится в зависимости от количества устанавливаемых светильников.

На основании дизайна интерьера или схемы расположения светильников учитывается количество точек освещения, расстояние до них от распределительной коробки и выключателя. Далее выбирается способ подключения и, в соответствии с ним, рассчитывается длина необходимого электрического кабеля и количество соединительных клемм (для качественного, аккуратного и быстрого монтажа рекомендуется использовать клеммы).

В итоге составляется ведомость необходимых материалов и производится их закупка и доставка к месту монтажа.

Прокладка провода

Монтировать проводку к местам расположения потолочных светильников удобнее всего до монтажа натяжных или навесных конструкций потолков.

При натяжных потолках размечаются места расположения светильников, устанавливаются специальные закладные изделия, на которые впоследствии будет установлены споты и к каждой из них протягивается кабель (его можно фиксировать к потолку специальными монтажными клипсами).

При устройстве каркасных натяжных потолков кабель монтируется по металлическому каркасу до облицовки потолка гипсокартонными листами или пластиковыми панелями. Провод разводится к каждому месту установки светильника и закрепляется к каркасу пластиковыми хомутами.

К осветительным приборам, в зависимости от того имеют ли они заземление или нет, протягивается двух или трёхжильный электрокабель. Тип и сечение кабеля зависит от мощности светильников. Часто к светильникам небольшой мощности применяют ШВВП 2х1, но можно применять и другие виды кабеля.

Подготовка отверстий

Подготовка отверстий также зависит от типа потолка. При натяжном потолке приклеивают специальное кольцо строго в соответствии с отверстием закладной детали, по внутреннему контуру которого вырезают отверстие под светильник. При навесном потолке, из гипсокартона или пластиковых панелей, размечается центр отверстий на самой конструкции, подбирается необходимый диаметр коронки и высверливаются с помощью шуруповерта или дрели сами отверстия.

Подключение точечных светильников

Выполнив работы по разводке электрического кабеля необходимо подключить устройства

Если монтируемые светильники рассчитаны на постоянное напряжение 12 В и кабель вели от трансформатора, то важно не перепутать «плюс» и «минус», иначе освещение работать не будет. При светильниках переменного тока с напряжением 220В нет разницы к какому выводу устройства монтировать «ноль», а к какому «фазу»

Закрепление светильников

Закрепление потолочных светильников происходит в зависимости от конструкции. Встраиваемые светильники закрепляются с помощью расположенных на них специальных скоб. Накладные крепятся с помощью саморезов, а подвесные с помощью крюков.

При закреплении необходимо убедиться в том, что крепление или саморезы не будут задевать электрический кабель.

По завершении всех работ остается только включить освещение, убедиться, что все работает правильно и наслаждаться светом.

Выбор светильников

Для освещения помещения при использовании натяжного потолка применяются:

• люстры;
• точечные светильники;
• светодиодные ленты.

Использование люстры

Наиболее распространенным вариантом освещения в гостиной, спальне, детской комнате и иных помещениях является установка центральной люстры. Осветительный прибор может иметь любую форму и размеры. Как правило, люстра является отдельным элементом дизайна и придает помещению некоторою уникальность.

Потолочная люстра как источник освещения

В зависимости от способа крепления различают:

люстры, монтаж которых производится на крюк, установленный в бетонное перекрытие. Такое крепление считается наиболее простым и максимально надежным. Натяжной потолок позволяет скрыть все элементы фиксирующей системы;

Крюк для фиксации люстры на потолке

люстры, фиксирующиеся на платформе. Перед монтажом навесного потолка к плите перекрытия крепится специальная платформа, оснащенная крепежами для люстры. Такой вариант крепления позволяет достичь максимальной плотности между креплением и потолком и создать видимость монолитной конструкции.

Установка люстры на специальную основу

Устанавливать на платформу можно только люстру, светильники у которой направлены вниз, так как из-за нагрева ламп полотно может «прогорать».

При выборе люстры также необходимо учитывать тип покрытия потолка. На глянцевый потолок больше подходят матовые (затемненные) плафоны и наоборот. На матовом покрытии лучше будут смотреться прозрачные чаши оборудования.

Освещение точечными светильниками

В спальне, на кухне и в иных помещениях освещение можно смонтировать точечными светильниками, что позволяет добиться разделения помещения на отдельные зоны и более равномерного освещения комнаты.

Выделяют:

светильники, лампы в которых расположены снаружи тканевого полотна. Такие приборы позволяют снизить расстояние от потолочной плиты до натяжного полотна, так как отсутствует необходимость расположения в указанной зоне дополнительного оборудования;

Осветительные приборы с внешними лампами

внутренние светильники с цоколем типа GU 5.3 или MR-16. Наиболее распространенный вариант, который подходит и в одноуровневые, и в двухуровневые потолки. Преимуществами моделей являются разнообразие, невысокая стоимость и высокая светоотдача. Среди отрицательных качеств можно отметить необходимость низко пускать потолок, так как высота лампы в среднем составляет 6 см и возможность порчи полотна при установке ламп с мощностью свыше 35 Вт;

Точечный светильник с большим габаритным размером

внутренние ультратонкие светильники, имеющие высоту не более 3,8 см. наиболее распространенная модель – GX-53. Оборудование позволяет не упускать потолок на большое расстояние и получать большое количество света. Однако стоимость таких приборов в настоящее время существенно выше иных моделей.

Тонкие светильники для натяжного потолка

Применение светодиодной ленты

Большой популярностью при выборе способов освещения пользуется светодиодная лента, которая может применяться:

в качестве основного источника света в помещения малой площади (например, в ванной, туалете, на балконе);

Для освещения даже небольших помещений требуется большое количество светодиодной лент, что приводит к увеличению потребления электроэнергии.

в качестве дополнительного источника света, позволяющего создать декоративные эффекты.

Светодиодной лентой можно:

выделять отдельные элементы конструкции, если потолок имеет два уровня и более;

Оформление одного уровня потолка лентой

выделять потолок по периметру, подчеркивая конфигурацию конструкции. Данный способ отделки пользуется популярностью, так как легко может быть исполнен своими руками;

Выделение конфигурации потолка

создавать эффект «Парящий потолок». Лента укладывается в пространство между натяжным потолком и стеной, что создает видимость отделения потолка от остальной части помещения;

Подсветка в виде эффекта «Парящий потолок»

сделать на потолке определенный рисунок. Скрытая подсветка лентой под натяжным потолком может создавать эффекты молнии (фото ниже), геометрической конструкции, звездного неба и так далее.

Эффект молнии выполненный скрытой светодиодной лентой

При разработке подсветки с дизайнером можно создавать и любые иные эффекты. Все зависит от предпочтений заказчика и профессиональности разработчика.

No tags for this post.

Как крепить точечный светильник?

Крепление точечного светильника может различаться в зависимости от типа светильника и поверхности, на которую он устанавливается. Однако, в целом, есть несколько общих рекомендаций по креплению точечных светильников:

1. Необходимо выбрать точку крепления с учетом размеров и формы светильника, а также расположения источника питания.
2. При креплении на гипсокартонную поверхность рекомендуется использовать специальные саморезы-анкеры, которые обеспечивают более надежное крепление.
3. При креплении на бетонную или кирпичную поверхность необходимо использовать сверло и анкеры.
4. При креплении на потолок, необходимо учитывать конструктивные особенности потолочной плитки, чтобы не повредить ее при установке светильника.
5. При креплении на деревянную поверхность, например, балки, рекомендуется использовать саморезы.

В любом случае, перед установкой точечного светильника необходимо ознакомиться с инструкцией производителя и рекомендациями специалистов, чтобы правильно и безопасно произвести установку.
