Подключение варочной панели Hansa — разъяснения по комплектующим и схемам

Приобретая новую технику, многие обращают мало внимания на требования к электроснабжению, что является ошибкой. В старых домах, при установке мощной техники, могут возникнуть сложности: возможно, потребуется провести дополнительную линию.

Разбираемся, как подключить варочную поверхность

Схемы подключения варочной панели

Практически все новые модели варочных поверхностей европейского производства могут подключаться к сетям с разным количеством фаз. В нашей стране есть два стандарта: однофазная сеть 220 В и трехфазная 380 В. В некоторых домах 220 В идет с двумя фазами. Если говорить о количестве и цветах проводов, то вот что может быть:

• Однофазная сеть 220 В.
  • Два проводника. Встречается в домах старой постройки. В этом случае обычно провода одного цвета. Найти фазу можно, используя пробник (отвертка со светодиодом) или тестером. Проще работать с пробником: если при прикосновении пробником к токоведущей части светодиод загорается  — это фаза, если нет — нейтраль (ноль).
  • Три провода. Чаще всего провода цветные. Красный или коричневый — это фаза, синий или голубой — ноль (нейтраль), желто-зеленый — земля. Если провода одинаковые, фазный находится пробником, а для определения нейтрали придется искать мультиметр или тестер.
• Сеть 220 В с двумя фазами. Это уже исключительно в новостроях, но встречается нечасто. Фазные провода в этом случае черный и коричневый, нейтраль, как обычно, синяя и земля — желто-зеленая.
• Трехфазное подключение 380 В. При соблюдении цветов нейтраль и земля имеют обычную окраску, а фазы — желтый-красный-зеленый или по другому стандарту белый-черный-коричневый.

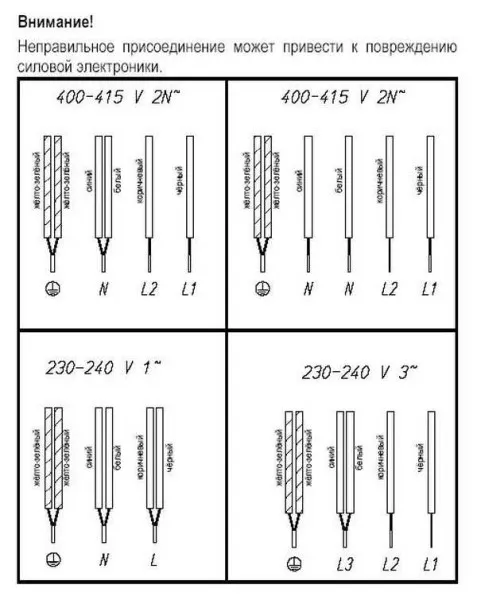

  Варианты подключения одной из моделей

Чтобы не ошибиться, даже если вы видите все названные цвета, лучше все проверить (прозвонить): часто при монтаже строители путают. Чтобы не было неприятностей, проверьте и подпишите (бирки повесьте).

Особенность варочных панелей в том, что часто они идут без сетевого шнура. Это не от жадности производителей, а потому что подключаться они могут по нескольким схемам, в которых используется от трех (у нас — от двух) до шести проводов. Потому кроме провода для подключения к электросчетчику, необходимо купить еще и сетевой кабель. Его берете того же сечения, что и в подводящем, только удобнее использовать многожильные — они хорошо гнуться.

Как соединить провода в распределительной коробке читайте тут.

Подключение к однофазной сети

Больше всего вопросов возникает, если необходимо подключить электрическую варочную панель в сеть 220 В. Чаще всего у панели есть 6 выводов: три фазных — L1, L2, L3, две нейтрали (ноль) N1 и N2 и заземление PE, а в квартире всего три или вообще два провода (в домах старой постройки). Это не страшно — необходимо установить перемычки, но сначала ищем где на варочной панели расположены клеммы.

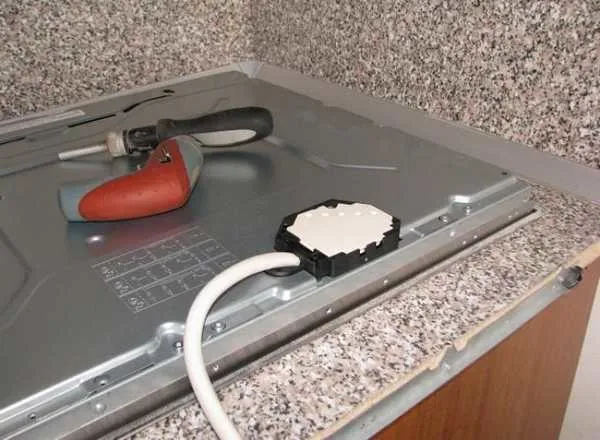

Небольшая панелька с выводами может выступать над поверхностью, а может быть утопленной

Чтобы добраться до проводов, на тыльной стороне находим небольшую крышку. Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается. Снимаем ее. Внутри находится клеммная колодка с шестью контактами. Если проводов в квартире три, на варочной панели объединяют контакты:

• три фазных провода вместе (L1, L2, L3);
• две нейтрали N1 и N2;
• земляной (зеленый) провод соединяется с землей.

Если оборудование покупали в магазине, оно должно прийти с установленными перемычками, которые и объединяют все указанные провода. Провода сетевого шнура подключают в этом случае к каждой группе контактов: один к фазе, один — к нейтрали, и желто-зеленый — к земле.

Подключение варочной панели к электросети: так должны стоять перемычки для однофазной сети 220 В

Если перемычки где-то потерялись, можно сделать их из медного провода сечением жил 6 мм2. Чтобы соединять было удобнее, используйте наконечники — вилочные или кольцевые, кому что удобнее. В них удобнее зажимать многожильные провода, а из одной жилы проще согнуть кольца.

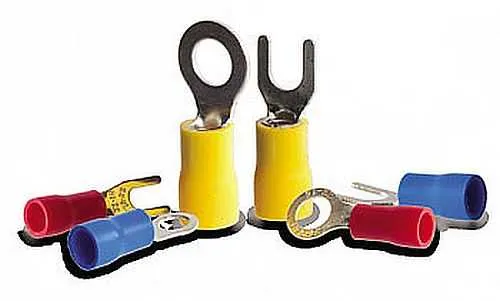

Медные изолированные наконечники

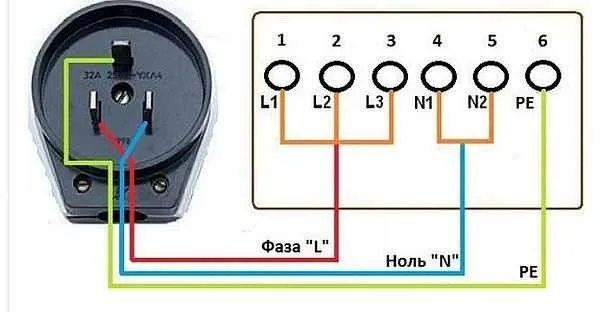

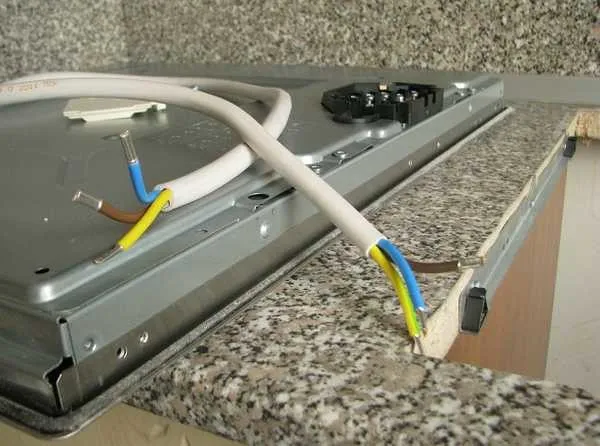

При трех проводах в сети 220 В подключение варочной панели будет выглядеть так, как на фото ниже. Обратите внимание: «земляной» провод подключается к верхнему контакту розетки, фаза может быть справа или слева — не столь важно, но точно также должны быть разведены провода в розетке. Ошибаться нельзя.

Схема подключения варочной панели к однофазной сети

Если проводов от счетчика приходит всего два, поступить можно двумя способами:

1. сделать отдельный контур заземления
2. «земляной» выход вообще не использовать.

Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели (даже явный заводской брак) в гарантийном ремонте или замене оборудования на исправное вам откажут.

Как подключить варочную панель 4 провода

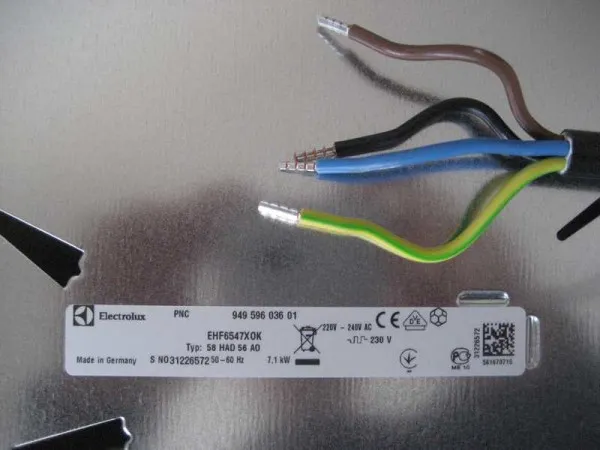

Многие модели Electrolux (Электролюкс) и Zanussi (Занусси) идут с установленным шнуром. Вроде это хорошо, но в нем четыре провода: ноль, земля и два фазных (черный и коричневый). Если в квартире их три — непонятно, какие и куда девать: подключение четырехжильного провода от варочной панели имеет свои нюансы.

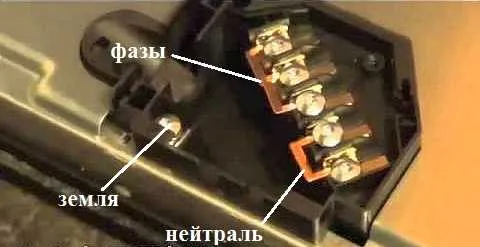

Как подключить, если с варочной поверхности приходит 4 провода, а в розетке их три

В этом случае тоже добираетесь до места расположения клемм на тыльной стороне корпуса. Крышка в таких моделях пластиковая, и не на болтах, а на клипсах. Просто поддеваете ее отверткой.

Открыв коробку, ищите выход «земля» (желто-зеленого цвета). Возле него лежит перемычка на два входа. Берете ее и объединяете два фазных выхода — L1 и L2 (подключены проводники черного и коричневого цвета). Просто немного ослабив контакты (повернув винты отверткой), подсовываете перемычку, после контакты затягиваете. Все остальное без изменений. В дальнейшем, при подключении вилки, используете только коричневый провод, а черный хорошо заизолируйте (лучше — термоусадочной трубкой).

Как подключить интернет-розетку RJ-45 и обжать коннектор читайте тут.

Подключение варочной панели к трехфазной сети 380 В

Для подключения варочной панели к 3-х фазной сети необходим кабель из пяти медных проводников сечением 2,5 мм2. Одножильный или многожильный — по выбору.

В этом случае перемычка необходима только на двух проводах нейтрали — N1 и N2 (в некоторых моделях есть только цифровое обозначение, там объединяют 4 и 5 выход). На фазных проводах ничего менять не нужно: к каждой фазе подключается один из фазных проводов.

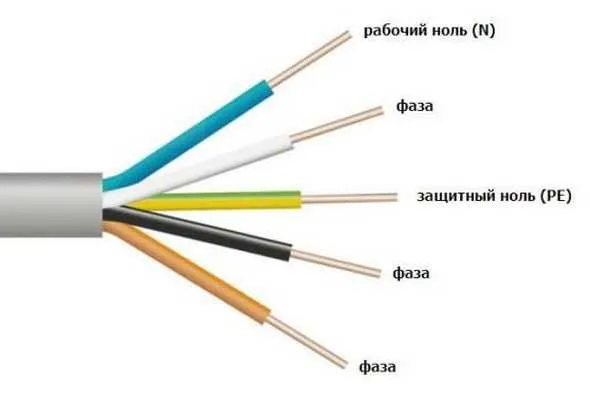

Кабель для подключения варочной панели к трехфазной сети

Кабель может иметь такую окраску, как на фото, а может другую. По второму стандарту фазы имеют цвета: красный, желтый, зеленый. Это не столь важно. Намного важнее правильно все провода подключить к вилке, а также не перепутать их на розетке.

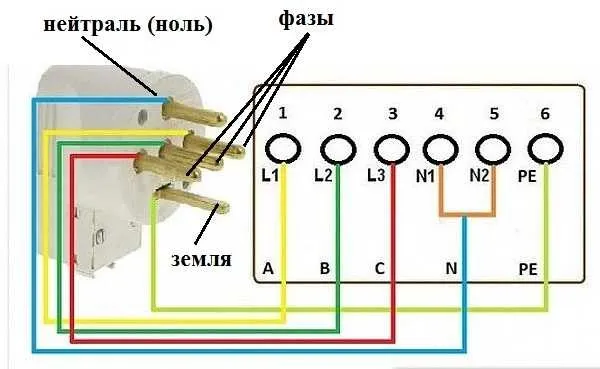

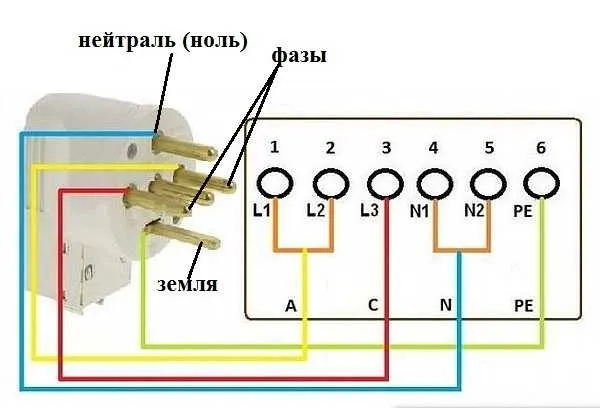

Как подключить вилку к варочной панели на 380 В

Обратите внимание, что в данном случае нейтраль подключается вверху, земля — внизу, а фазные провода посередине. Такой же порядок должен повторится и на розетке.

Если от оборудования идет шнур из 4х проводников, одна из фаз на вилке просто не используется. Какая — все равно, просто тот же вывод не используйте и в розетке.

220 В с двумя фазами

Если и в квартире и от панели приходит четыре провода — все просто. Соединяют соответствующие цвета. Разночтений обычно не бывает: фазы — черный и коричневый, ноль — голубой, земля — желто-зеленый. Трудности возникают, если выходов шесть или шнур идет с пятью проводами.

Как вы, наверное, догадались, объединяются две фазы. В силе остается и объединение двух нейтралей (если они есть). Все остальное подключается к соответствующим контактам вилки.

Подключение к двухфазной сети

Расположение аналогично: вверху нейтраль, внизу — земля, в середине фазы. Не забудьте, какой из фазных выходов у вас пустой, чтобы не переделывать.

Выбор кабеля и автоматов

Как вы уже поняли, от щитка к варочной панели придется прокладывать отдельную линию. Скорее всего вы будете прокладывать ее скрытно, в коробе, гофрошланге или штробе. При этом допускается использовать только медный кабель:

• для однофазной сети при мощности электрооборудования от 5,5 кВт до 7,7 кВт кабель с сечением жилы 6 мм2 (ВВГ 3*6 или ПВС 3*6);
• для трехфазной до мощности 16,4 кВт достаточно 5*2,5 мм2 (КуВВ 5*2,5 или КуГВВ 5*2,5);

После выхода со счетчика необходимо установить автомат. Это требование обязательное. Есть еще рекомендации — для защиты оборудования и обеспечения должной безопасности поставить УЗО (устройство защитного отключения). Такая связка позволяет отключать питание не только при перегрузке (срабатывает автомат), но и при проблемах с изоляцией (срабатывает УЗО). УЗО — вещь не самая дешевая, но варочная панель несравнимо дороже, так что лучше не экономить.

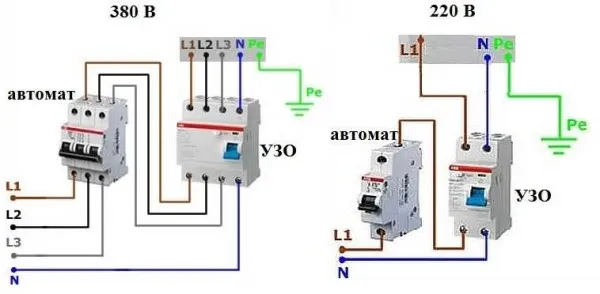

Схемы подключения варочной панели к электросчетчику

О параметрах этого оборудования:

• для однофазной сети берем автомат на 32 А, УЗО на 40 А с дифференциальным током отключения 30 мА.
• для трехфазной — автомат 16 А и УЗО на 25 А с дифференциальным током отключения 30 мА.

Соединяются между собой они отрезками проводов того же сечения (схема на фото выше): в сети 220 В 6 мм2, в сети 380 В 2,5 мм2.

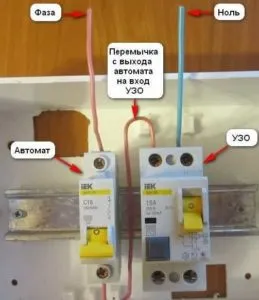

Соединение автомата и УЗО

О сборке электрического щитка своими руками читайте тут.

Розетка и вилка

Подключение варочной панели должно производится при помощи силовых розеток и вилок или клеммной коробки. Силовые розетки и вилки рассчитаны на токи больше 10 А, сделаны из специального пластика, могут иметь крышку.  Правило подбора простое: их номинальный ток должен быт не меньше тока автомата. То есть, для подключения электроприбора до 7,7 кВт к однофазной сети берем на 32 А, для трехфазной — на 16 А.

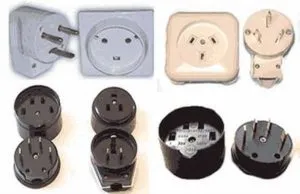

Как могут выглядеть розетки и вилки для варочной панели

Единого стандарта нет, так что форма и расположение штырей могут быть разными, важно чтобы было требуемое количество контактов и электрические характеристики соответствовали. Понятное дело: лучше доверять проверенным маркам, а не китайским изделиям.

Можно соединить кабель от прибора и питающий в клеммной коробке. Такой способ называют еще безразъемным соединением, «напрямую» или «прямым».  Он более надежен, но чтобы отключить плиту придется идти к электрическому щитку и выключать рубильником на УЗО или автомате.

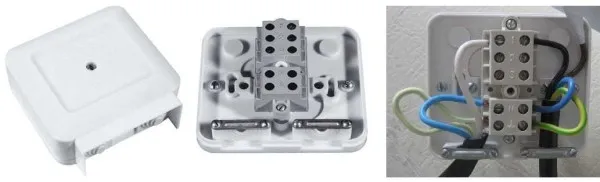

Клеммная коробка для трехфазной сети

Для трехфазного подключения лучше использовать коробку  Schneider Electric 102х100х37 IP44 40А (KLK-5S). Она недешевая, но надежная и выглядит прилично: можно не прятать. Ее же можно использовать и для сети 220 В — провод сечением 6 мм2  в клеммы станет а лишние фазы будут просто пустовать. Для соединения вставляются провода в имеющиеся на боку отверстия, а затягиваются они болтиками, шляпки которых видны на фото.

Как видите, вверху три пары контактов для подключения фаз (1,2,3). Внизу — для земли и нейтрали. С одной стороны заводится питающий кабель, с другой — от электроприбора.

При желании, можно сэкономить и купить простую колодку, но с контактами хорошего качества и отдельно монтажную коробку с крышкой.

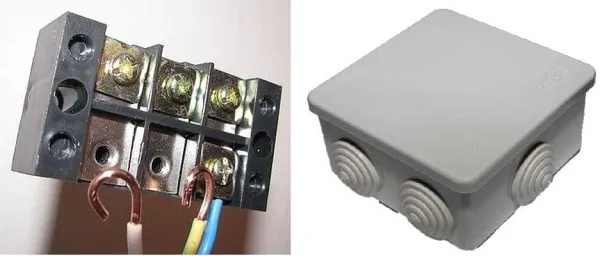

Вариант попроще

Провода в таких клеммниках соединяются просто: из зачищенного конца медного провода формируются кольца (как на фото выше ), в которые вставляются небольшие винтики с надетыми на них пластинками. Провод вставляется в гнездо, контакт подтягивается отверткой.

Если провод многожильный, кольцо из него сделать проблематично. Тогда использовать можно наконечники (фото в начале статьи). Они обжимаются при помощи клещей (можно заменить пассатижами).

Это все основные моменты. Теперь самостоятельное подключение варочной панели не будет проблемой. Те же правила действуют и при подключении другой техники такой же мощности. Для менее мощных необходимо будет только взять меньшее сечение проводников и меньший номинал автоматов.

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
