Понимание марок кабелей и проводов — дешифровка и разъяснения

1. Расшифровка (маркировка) Кабели и провода российского производства

Расшифровка (маркировка) сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, если буквы нет — жила медная.
АС — Алюминиевая жила и свинцовая оболочка.
АА — Алюминиевая жила и алюминиевая оболочка.
Б — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б – Без подушки.
В — (первая (при отсутствии А) буква) ПВХ изоляция.
В — (вторая (при отсутствии А) буква) ПВХ оболочка.

Маркировка «Г» в начале названия указывает на кабель, предназначенный для использования в горных выработках, а если это обозначение в конце, то это означает отсутствие защитного слоя над броней или оболочкой (кабель «голый»). Обозначение «К» указывает на наличие брони, состоящей из круглых оцинкованных стальных проволок, с защитным покрытием поверхности.

г — Водозащитные ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — Защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный слой из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой. Если стоит в начале обозначения – контрольный кабель.
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего не поддерживающего горение полиэтилена.
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горение.
LS — Low Smoke — низкое дымо- и газовыделение.
КГ — Кабель гибкий.

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка) некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.

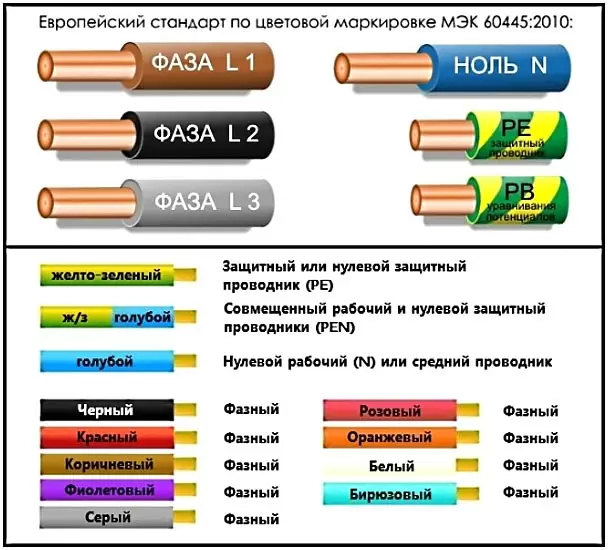

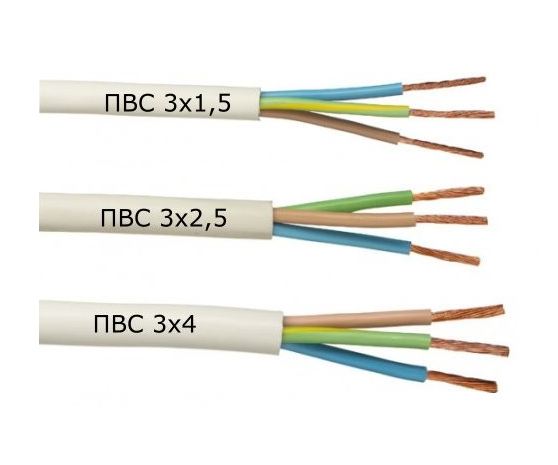

ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

2. Расшифровка (маркировка) Кабели и провода зарубежного производства

Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Изоляция из ПВХ.
H — Отсутствие в ПВХ-изоляции галогенов (вредных органических соединений).
M — Монтажный кабель.
C – Наличие медного экрана.
RG – Наличие брони.

FROR — кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ-изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ-оболочка.

Контрольный кабель:

Y – ПВХ-изоляция.
SL — Кабель контрольный.
Li — Многожильный проводник выполнен по немецкому стандарту VDE (см.выше).

Кабель безгалогеновый огнестойкий :

N — Изготовлен по немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — При пожаре целостность изоляции, при использовании кабеля без крепежной системы, сохраняется в течение 180 минут.
E 90 — В случае пожара работоспособность кабеля при прокладке вместе с крепежной системой сохраняется в течение 90 минут.

Монтажные провода:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция.
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.
В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката.
В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.
А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди.

В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.
— АВВГз. С заполнением, заполнение из резиновой смеси.
— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

АВБбШв:

Б – броня из стальных лент
Ш- шланг защитный из ПВХ пластиката.
в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

АСБ2лГ, АСКл, ЦСБ:

С – свинцовая оболочка.
2л – две лавсановые ленты
Г – голый. Защитный покров из двух стальных оцинкованных лент.
К — защитный покров из круглых стальных оцинкованных проволок.
Ц – изоляция бумажная, пропитанная нестекаемым составом.

АКВВГЭ:

К – контрольный
Э – экран общий из алюминиевой фольги поверх скрученных жил

АПвБбШп:

П – изоляция из силанольносшитого полиэтилена.
п – наружная оболочка из полиэтилена.

АПвПу2г:

у – усиленная оболочка из полиэтилена
2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода также, как и кабели маркируют буквами, после которых цифрами записывают число и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре ставится буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод изготовлен из алюминиевых токопроводящих жил; если буквы А нет, то токопроводящие жилы изготовлены из меди.

Вслед за буквой П стоит буква, характеризующая материал, из которого выполнена изоляция провода:

Р — резиновая изоляция,
В — ПВХ (поливинилхлоридная) изоляция
П — изоляция из полиэтилена

Если провод имеет оплетку из хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой Л, а если пряжа пропитана противогнилостным составом, то буква в марке провода опускается. Букву Л ставят на последнем месте в обозначении марки провода.

Провода для электрических установок марки ПВ имеют цифровые индексы 1; 2; 3 и 4. Данные цифры обозначают степень гибкости проводов. Чем выше, тем провод более гибкий.

Провода для воздушных ЛЭП расшифровываются следующим образом:

СИП – самонесущий изолированный провод. Изоляция из светостабилизированного сшитого полиэтилена.
СИП-1 — с неизолированной нейтралью
СИП-2 — с изолированной нейтралью
СИП-4 — с равными по сечению изолированными жилами.

А – неизолированный провод, скрученный из алюминиевых проволок
АС – неизолированный провод, состоящий из стального сердечника и алюминиевых проволок
