Профессиональное соединение бруса или бревна по длине — особенности профилированного бруса.

В процессе самостоятельного строительства дома из бруса или оцилиндрованного бревна одним из ключевых этапов является поднятие или возведение сруба. Прежде чем приступить к практической реализации проекта, важно овладеть навыками соединения бруса по длине, иначе результаты могут оказаться далеко не идеальными.

Необходимость соединения возникает в двух обстоятельствах:

• При рубке угла дома
• При удлинение бруса или бревна — когда длины не хватает (бывает иногда, например кто-то отрезал не по длине).

Смотря что необходимо, используют разные методы, поэтому я постараюсь доходчиво показать основные способы соединения бруса и оцилиндрованного бревна.

Виды углового соединения

Способы соединения брусов при возведение сруба значительно отличается от стыков бревен. Еще с древней Руси в деревянном строительстве, строили из бревен, с тех времен копиться многовековой опыт по соединениям углов и стыков. Но на дворе 21 век и древние приемы постепенно приобретают свои модифицированные аналоги, поэтому в первую очередь хочу ознакомить с техникой укладки брусов, а бревно разберем после.

Типы угловых соединений бруса

Нынче в деревянном строительстве практикуют два способа соединение:

• С остатком («в обло», «в чашу»)
• Без остатка («в лапу»,«в зуб»).

Угловое соединение бревна так же, как и с брусом, делаются двумя видами, как «в лапу» или «в чашу», то есть без остатка или с остатком.

Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за чет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.
Большинство домостроительных компаний применяют эту технологию для соединения профилированного бруса, потому что для крепления таким способом требуется минимум усилий и времени.

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность. Требует высокого мастерства плотников.

Соединения бруса производиться в следующих вариантах:

• Встык
• На шпонках
• На коренных шипах.
• Пол дерева
• Ласточкин хвост

Самый простой, и быстрый тип соединения бруса является соединение встык. Очень просто стыкуем, друг с другом и закрепляем с помощью шипованных стальных пластин который забивается гвоздями или скобами. Плотность соединения угла и прочность сильно зависит от уровня опыта плотника. Необходимо идеально подогнать торцы стыкуемых брусов — Нужна очень ровная поверхность. Но, увы, даже опытные как я не всегда справляются. Угол получается мало герметичными подвержены к периодическим перпендикулярным нагрузкам.

Такой вид соединения является самым быстрым при строительстве, но самым ужасным по качеству. Советую лучше не применять такую технологию, проблем не оберетесь. Теплопотери через такой угол «встык» слишком велики чтоб экономить время и силы на более сложные типы соединений.

При соединение брусьев с помощью шпонок применяют клин из твердых пород для прочности угла. Установка шпонки в пазы брусьев позволяет предотвратить движение стыков соединенных брусов. Также стоит отметить прочность зависит от вида шпонки: поперечная, продольная или косая — косая отличается сложностью создания, но в замен отличный результат, прочный угол с малой тепропроводимостью.

[ads1]

Соединения бруса в коренной шип («Теплый угол» ) — этот тип соединения угла брусов, эффективен, теплоемок и весьма распространен в строительстве домов из профилированного бруса. Хитрость кроется в следующем: в одном из соединяющихся брусьев выпиливается паз, а на другом брусе вырубается шип размером подходящим под паз. При строительстве в паз кладут межвенцовый утеплитель в качестве которого может служить льноджутовое полотно или растительный войлок. Важно чтоб соединение шипа и паза было плотным для минимилизации потери тепла. И еще для прочности конструкции ряды брусьев чередуются шипами и пазами, и забивают круглый деревянный нагель (шпонку).

Соединение бруса в теплый угол можете подробно рассмотреть в видео ниже:

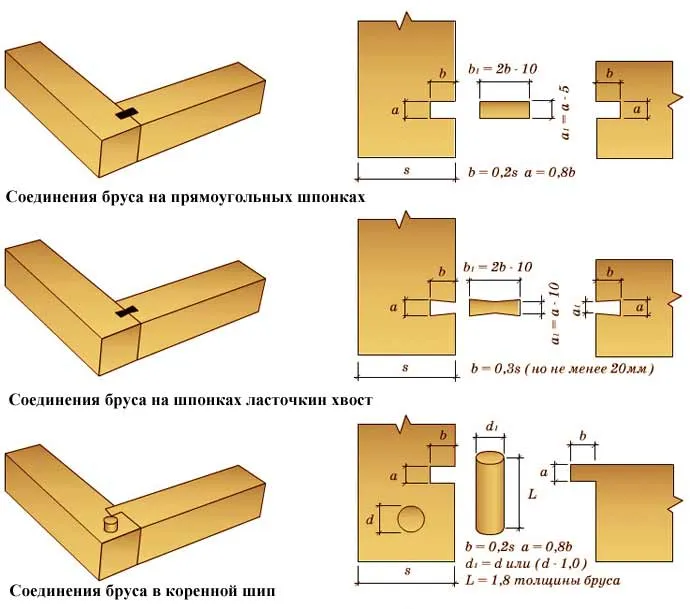

Предварительные расчеты по разметкам пропилов соединений углов смотрите на схеме

Применяя в угловых соединениях шпонки (нагели), курдюки, присеки и прочие соединения по типу «шип в паз», очень важно предусматривать между пазом и шипом обязательные вертикальные зазоры. Это необходимо, чтобы компенсировать неизбежную усадку сруба.

Еще один тип вырубки угла который я хочу рассмотреть — соединение «в полдерева» — тип крепления название, которого закрепилось среди плотников благодаря пропилу половины ширины бруса. Так же как и предыдущих вариантах сборка брусового сруба начинается со сверления дырок под нагели (шпонки) в местах близ соединений углов, длину нагеля надо рассчитывать так чтобы хватило на несколько брусьев. Также есть более модифицированная версия этого соединения — добавлять шпонку в стыки брусьев для увеличения прочности соединения угла, а также для большей теплоемкости

И наконец самый прочный и надежный и с минимальными тепловыми потерями — это соединение бруса ласточкин хвост. Почти тоже самое что и «коренной шип», но тут шип пропиливается трапециевидной формы. Связи с этим пазу придают аналогичную форму.

У нее есть разновидность горизонтального соединения ласточкин хвост в лапу — в котором, брусе пропиливают горизонтальные трапециевидные выемки которые должны идеально подходить друг к другу — встречается довольно редко в строительстве домов или бань из бруса из-за сложности приема пиления и большинству клиентов таков вид крепления не нравиться чисто с эстетической стороны. В моей практике строительства всего лишь пару раз клиенты просили такой угол. Кстати получилось неплохо.
Т-образные виды соединения бруса, для создания внутренних стен дома, воплощаются с использованием следующих соединений:

• Замочного паза на вставном шипе
• Симметричного трапециевидного шипа – сковородня
• Прямоугольного трапециевидного шипа – полусковордня
• Симметричным трапециевидным шипом –глухим сковороднем
• Прямого паза на коренном шипе.

Можете наглядно просмотреть на рисунке, как из себя представляют Т –образные соединения внутренних стен:

Кликните для увеличения

Приемы продольного соединения

Во время строительства большого дома, обычно если длина превышает 6 м (стандартная длина профилированного бруса) приходиться продольно соединять два бруса для увеличения длины.

В таком случае советую применять один из следующих видов соединений брусьев.

• Косой замок.
• Продольный шип на шпонках
• В полдерева
• Продольный коренной шип

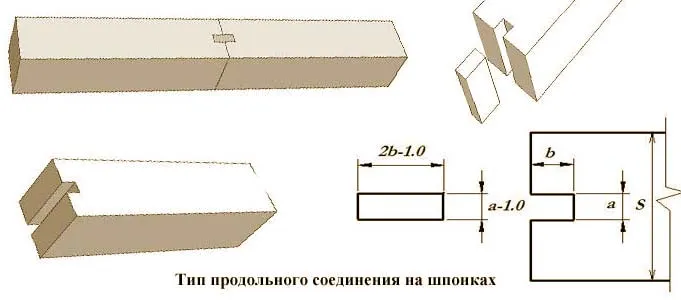

Крепление бруса между собой по длине при помощи шипа на шпонках является довольно-таки крепким. Применение такого типа соединения предполагает пропилы идентичных пазов на концах соединяющихся брусьев. Пропиленные брусья устанавливают впритык друг к другу, а в паз забивается шпонка из твердых пород дерева, которая прочно скрепляет оба стыкующихся бруса.

Шпонка – это вставка (клин) который закрепляет два элемента соединяемой конструкции. Шпонки изготавливают из металла или дерева твердой породы, бывают прямоугольные, призматические и «ласточкин хвост» ровные и зубчатые.

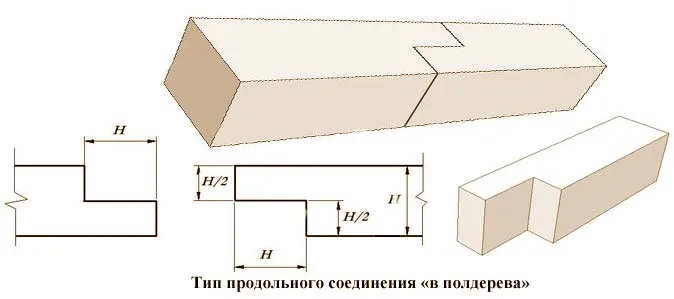

Продольное крепление в полдерева аналогична соединению углов в «полдерева» — концы соединяющихся брусьев пропиливаются на ширину равной половине толщины бруса. Прочность крепления увеличивают за чет скрепления нагелем (также можно скрепить скобой, гвоздями, крепежной пластиной). Конечно, это простой и быстрый вид крепления, но его прочность недостаточна для несущих стен дома из бруса. Я не рекомендую.

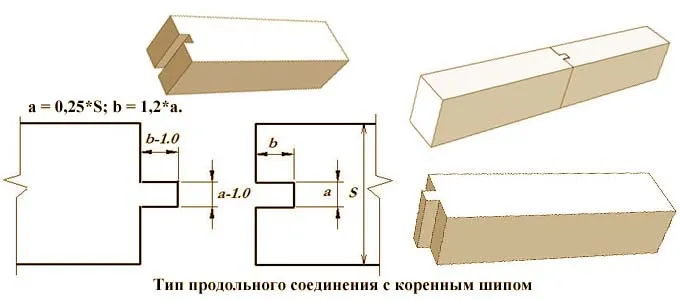

Соединение «продольный коренной шип» — на одном конце бруса делается паз а на другом – шип. Крепление аналогично соединению углов на коренной шип. Для большей крепости советую паз и шип распиливать трапециевидной формы – ласточкин хвост. Это исключить горизонтальные колебания закрепляемых брусов.

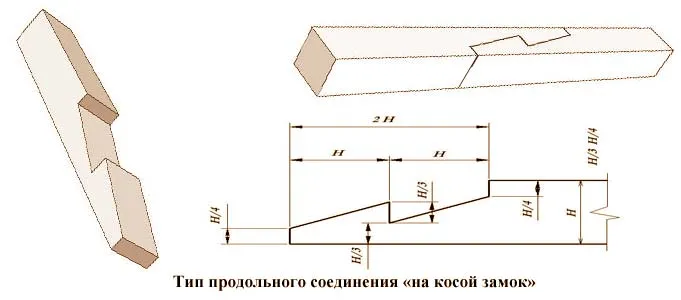

Увеличение длинный бруса применяя соединение «косой замок» — является одним из сложных приемов для плотников, но по уровню крепости и устойчивости оно сильно опережает выше описанные соединения бруса. Обычно строящие компании умалчивают о таком креплении, чтобы не утруждать свои бригады плотников. Ниже на рисунке изображена схема реализации:

Способы соединения бревен при рубке сруба.

• С остатком
• Без остатка.

Рубка сруба без остатка – подразумевает за собой то, что концы бревна в соединение не выпячивают, а получаются ровными со стеной. В свою же очередь рубка сруба с остатком предполагает, что концы бревен выступают за границу стены. Конечно же, рубка с остатком более расходный в плане материалоемкости. Потому что бревно или брус приходиться укладывать на 0.3 -0.5 м длиннее, чем при соединение без остатка. Но это компенсируется большей теплоемкостью, защитой от климатических напастей (дождь, ветер) и при такой рубке сруб получается более устойчивым. Рассмотрим более подробно оба вида:

Соединение с остатком

У соединение с остатком есть три вида рубки:

• В обло «в чашу»
• В охлоп
• В охряп.

Соединение углов сруба в чашу – это самый распространенный и простой вид. Метод заключается в том, что в бревне выпиливается чаша (раньше вырубалась, но в наше время плотники все меньше и меньше применяют топоры в строительстве, бензопила берет вверх). Потом в эту чашу кладем поперечное бревно и в нем вырубаем следующую чашу (обло), и так далее по циклу.

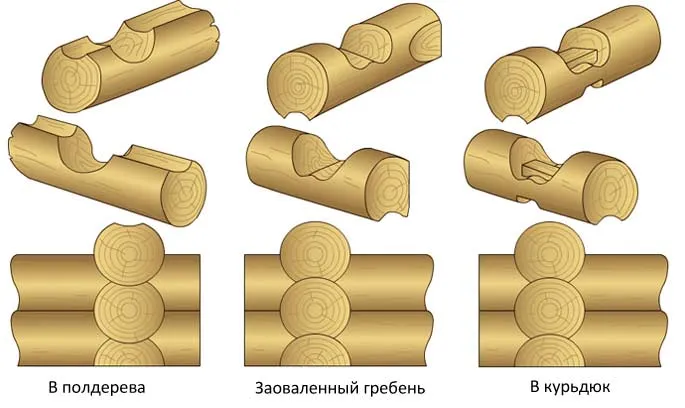

Угловые соединения бревен «в обло» делается так:

• В полдерева
• Заоваленый гребень
• В курдюк.

В полдерева – соединить легко. Для достижения устойчивости закрепления в венце делают продольный паз. В паз предварительно заполняем утеплителем.

Как соединить два бревна? Во время сборки сруба, кроме крепления в углах их еще крепят нагелями. Нагелями могут служить отрезанные куски арматуры, черенки лопат, некоторые умельцы используют черенки швабр. Крепления нагелями необходима для дополнительной устойчивости по вертикали.

Заоваленный гребень – крепление с остатком, тут на донышке чаши делают маленький гребень овальной формы, важно чтобы он точно повторял форму укладочного паза. В этом варианте продольный паз вырубается не с верху а с низу бревна.

Подробное видео о технологии строительства дома из бруса в примерах:

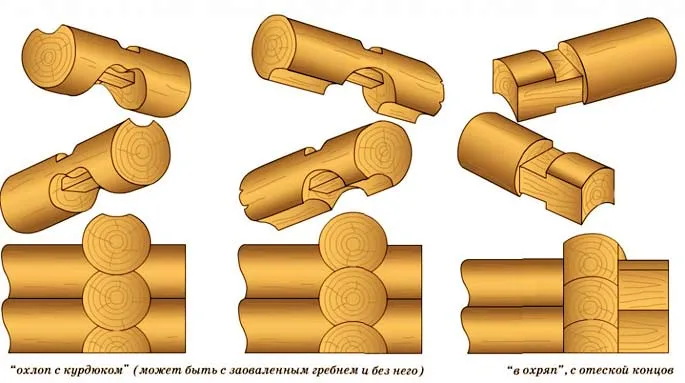

В курьдюк – более сложен в техническом исполнение. На дне чаши вырубается небольшой выступ (курьдюк), который располагают вдоль венца и поперек чаши. В свою же очередь на нижней части выпиливается выемка, которая по форме совпадает с выступом (смотрим рисунок:)

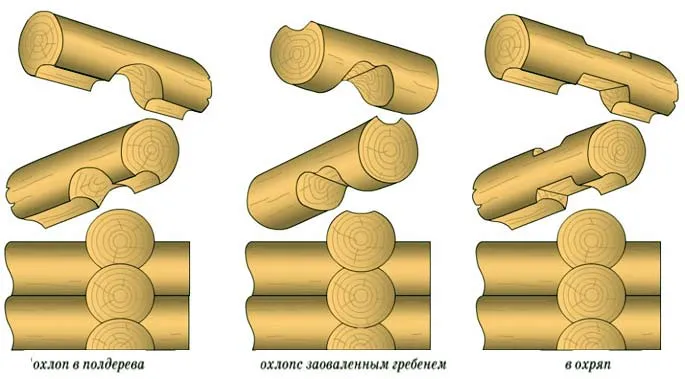

В охлоп – этот тип соединения почти тоже самое что мы описали выше («в обло» ). Отличается лишь тем, что чаша рубиться сверху, а не на нижней части венца. Название в охлоп появилось из-за характерного хлопка при накатывание бревна в заготовленный угол.

Соединений в охряп является боле сложным в техническом исполнении чем все предыдущие: тут с верхней и нижней стороны бревна делаются выемки. Словами сложно объяснить лучше смотрите рисунок ниже.

Соединение бревен без остатка

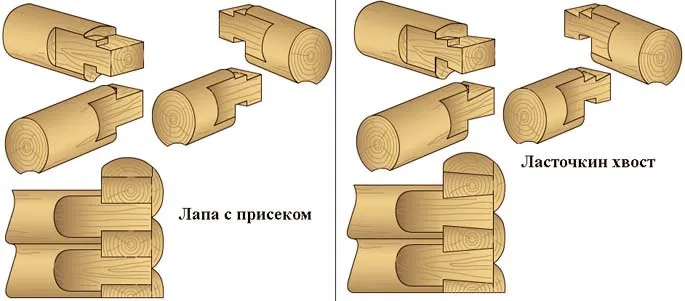

В лапу – это почти тоже самое соединение что и «в охряп», но с выпиленной торцевой части бревна. Вот так и получается угол без остатка. Прочность крепления увеличивают за счет нагелей и вырубки шипа с пазом – присек. Такой тип соединения характерен слабой ветроустойчивостью, спасти от этого поможет изменения прямоугольного выруба в трапециевидный – получается «ласточкин хвост». (рисунок ниже)
