Расчет вентиляции производственного помещения — назначение, виды систем и воздухообмен.

Качество воздуха внутри промышленных зданий значительно хуже по сравнению с атмосферой в квартирах и частных домах. Типы и объемы вредных выбросов зависят от различных факторов, таких как сфера производства, используемые сырье и технологическое оборудование и так далее.

• Алгоритм проектирования
  • 1.1 Виды вентиляционных систем
  • 1.2 Советы по выбору
• Методики расчета воздухообмена
  • 2.1 Считаем расход по выделениям теплоты
  • 2.2 Избытки водяных паров
  • 2.3 Выбросы пыли и вредных веществ
  • 2.4 Количество работающих людей
  • 2.5 Расчет зонта местной вытяжки
• Заключение

Алгоритм проектирования

Организация воздухообмена внутри общественного здания либо на производстве выполняется в несколько этапов:

1. Сбор исходных данных — характеристики сооружения, число работников и тяжесть труда, разновидности и количество образующихся вредностей, локализация мест выделения. Очень полезно вникнуть в суть технологического процесса.
2. Выбор вентиляционной системы цеха или офиса, разработка схем. К проектным решениям выдвигается 3 основных требования – эффективность, соответствие нормам СНиП (СанПин) и экономическая обоснованность.
3. Расчет воздухообмена – определение объема приточного и вытяжного воздуха для каждого помещения.
4.  Аэродинамический расчет воздуховодов (если они есть), подбор и расстановка вентиляционного оборудования. Уточнение схем подачи притока и удаления загрязненного воздуха.
5. Монтаж вентиляции согласно проекту, запуск, дальнейшая эксплуатация и обслуживание.

Примечание. Для лучшего понимания процесса список работ сильно упрощен. На всех стадиях разработки документации требуются различные согласования, уточнения и дополнительные обследования. Инженер – проектировщик постоянно работает в связке с технологами предприятия.

Нас интересуют пункты №2 и 3 – выбор оптимальной схемы воздухообмена и определение расходов воздуха. Аэродинамика, монтаж вентканалов и оборудования – обширные темы других публикаций.

Виды вентиляционных систем

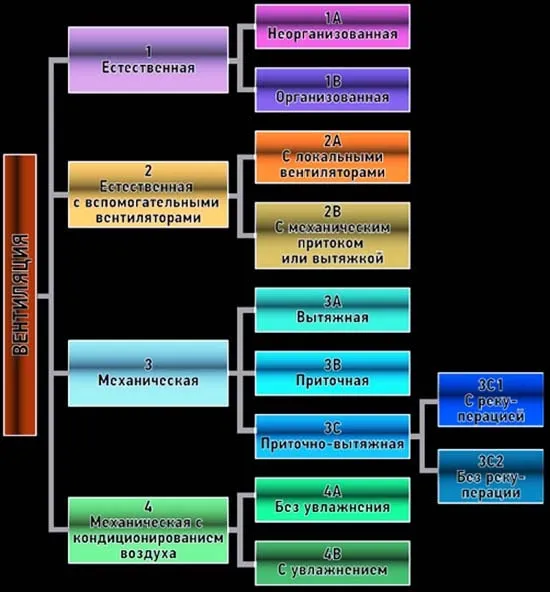

Чтобы правильно организовать обновление воздушной среды помещения, нужно выбрать оптимальный способ вентилирования либо комбинацию нескольких вариантов. Ниже на структурной схеме упрощенно показана классификация существующих вентсистем, устраиваемых на производстве.

Разъясним каждую разновидность воздухообмена подробнее:

1. К неорганизованной естественной вентиляции относится проветривание и инфильтрация – проникновение воздуха через дверные притворы и прочие щели. Организованная подача – аэрация – производится из окон посредством вытяжных дефлекторов и зенитных фонарей.
2. Вспомогательные крышные и потолочные вентиляторы повышают интенсивность обмена при естественном движении воздушных масс.

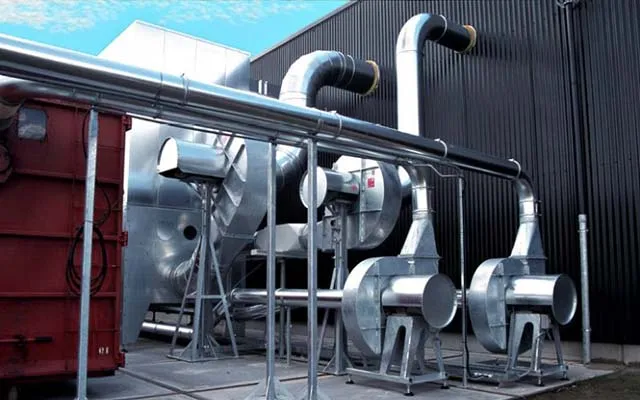

3. Механическая система подразумевает принудительную раздачу и отбор воздуха вентиляторами посредством воздуховодов. Сюда же относится аварийная вентиляция и различные местные отсосы – зонты, панели, укрытия, вытяжные лабораторные шкафы.
4. Кондиционирование – доведение воздушной среды цеха либо офиса до требуемой кондиции. Перед подачей в рабочую зону воздух очищается фильтрами, увлажняется / осушается, подогревается или охлаждается.

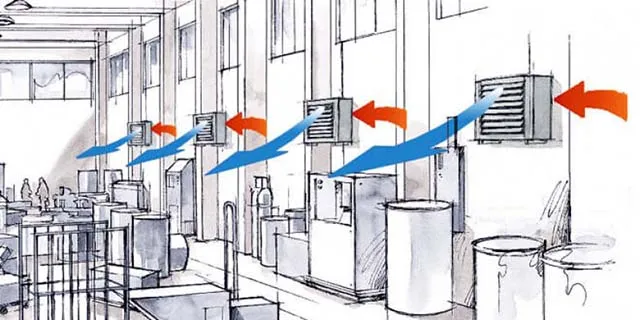

Нагрев / охлаждение воздуха с помощью теплообменников – калориферов

Справка. Согласно нормативной документации, к обслуживаемой (рабочей) зоне относится нижняя часть объема цеха высотой 2 метра от пола, где постоянно находятся люди.

Зачастую механическая приточная вентиляция объединяется с воздушным отоплением – зимой уличный поток нагревается до оптимальной температуры, водяные радиаторы не ставятся. Загрязненный горячий воздух направляется в рекуператор, где отдает 50—70% теплоты притоку.

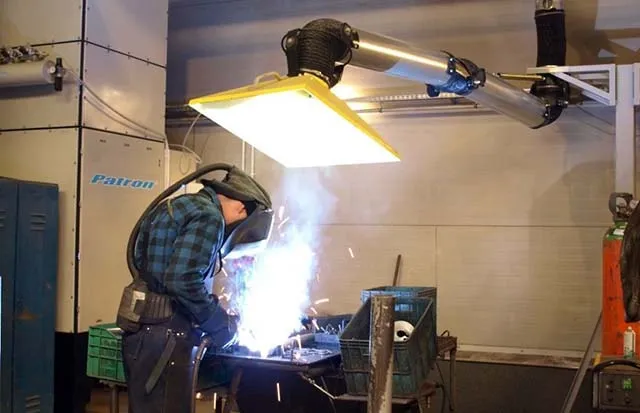

Добиться максимальной эффективности работы при умеренной цене оборудования позволяет комбинация перечисленных вариантов. Пример: в сварочном цехе допускается проектировать естественную аэрацию при условии, что каждый пост оборудован принудительной местной вытяжкой.

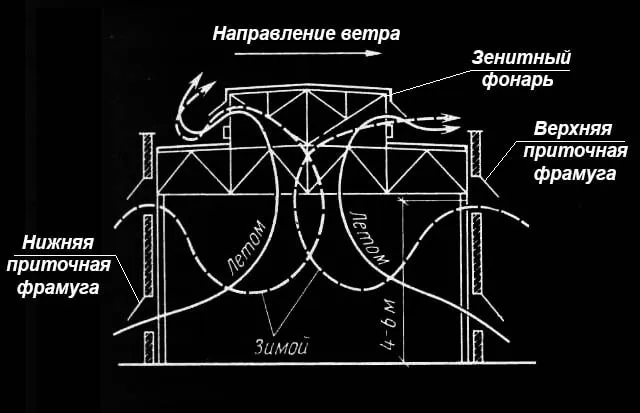

Схема движения потоков при естественной аэрации

Советы по выбору

Прямые указания по разработке воздухообменных схем дают санитарные и отраслевые нормы, ничего изобретать и придумывать не нужно. Документы разработаны отдельно для общественных зданий и различных производств – металлургических, химических, предприятий общественного питания и так далее.

Пример. Разрабатывая вентилирование горячего сварочного цеха, находим документ «Санитарные правила при сварке, наплавке и резке металлов», читаем раздел 3, пункты 41—60. Там изложены все требования к местной и общеобменной вентиляции в зависимости от числа работников и расхода материалов.

Приточная и вытяжная вентиляция промышленных помещений выбирается в зависимости от назначения, экономической целесообразности и согласно действующим нормативам:

1. В офисных зданиях принято делать природный воздухообмен – аэрацию, проветривание. При повышенном скоплении людей предусматривается установка вспомогательных вентиляторов либо организовывается воздухообмен с механическим побуждением.
2. В машиностроительных, ремонтных и прокатных цехах больших размеров устраивать принудительное вентилирование обойдется чересчур дорого. Общепринятая схема: естественная вытяжка через зенитные фонари либо дефлекторы, приток организован из открываемых фрамуг. Причем зимой распахиваются верхние окна (высота — 4 м), летом – нижние.
3. При выделении токсичных, опасных и вредных для здоровья паров аэрация и проветривание не допускается.
4. На рабочих местах рядом с нагретым оборудованием проще и правильнее организовать душирование людей свежим воздухом, чем постоянно обновлять весь объем цеха.
5. На малых производствах с небольшим количеством источников загрязнения лучше установить локальные отсосы в виде зонтов или панелей, а общее вентилирование предусмотреть естественным.
6. В производственных корпусах с большим числом рабочих мест и источников выделения вредностей нужно делать мощный принудительный воздухообмен. Городить 50 и более локальных вытяжек нецелесообразно, разве что подобные мероприятия продиктованы нормами.
7. В лабораториях и рабочих помещениях химических заводов вся вентиляция делается механической, причем рециркуляция запрещена.

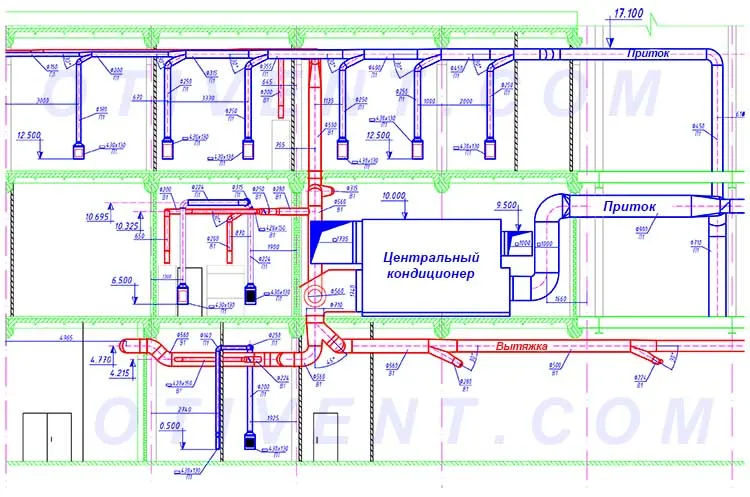

Проект общеобменной принудительной вентиляции трехэтажного здания с применением центрального кондиционера (продольный разрез)

Примечание. Рециркуляция – возврат части отобранного воздуха обратно в цех с целью экономии теплоты (летом – холода), затраченной на нагрев. После фильтрования эта часть перемешивается со свежим уличным потоком в различных соотношениях.

Поскольку в рамках одной публикации нереально рассмотреть все разновидности производств, мы изложили общие принципы планирования воздухообмена. Более детальное описание представлено в соответствующей технической литературе, например, учебное пособие О. Д. Волкова «Проектирование вентиляции промышленного здания». Второй достоверный источник – форум инженеров АВОК (http://forum.abok.ru).

Методики расчета воздухообмена

Цель вычислений — определить расход подаваемого приточного воздуха. Если на производстве используются точечные вытяжки, то удаляемое зонтами количество воздушной смеси прибавляется к полученному объему притока.

Для справки. Вытяжные устройства очень слабо влияют на движение потоков внутри здания. Сообщить им нужное направление помогают приточные струи.

Согласно СНиП, расчет вентиляции производственного помещения делается по следующим показателям:

• излишки теплоты, исходящие от нагретого оборудования и продукции;
• водяной пар, насыщающий цеховой воздух;
• вредные (токсичные) выбросы в виде газов, пыли и аэрозолей;
• число работников предприятия.

Важный момент. В подсобных и различных бытовых комнатах нормативная база также предусматривает расчет по кратности обмена. Ознакомиться с методикой и воспользоваться онлайн-калькулятором можно на этой странице.

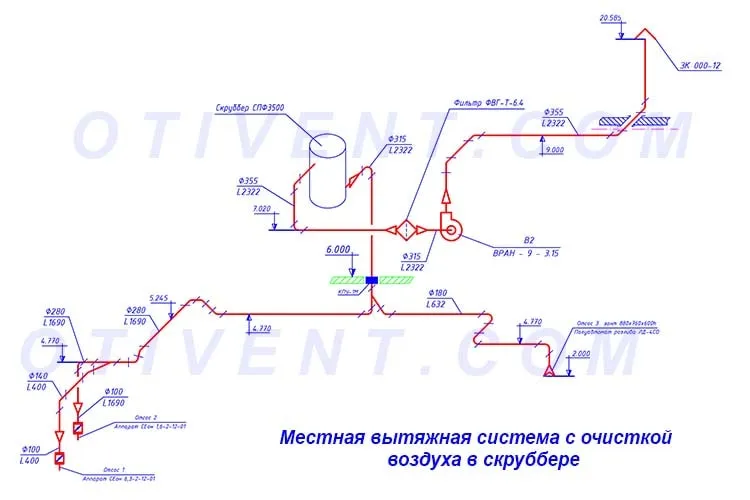

Пример системы локальных отсосов, действующих от одного вентилятора. Предусмотрено улавливание пыли скруббером и дополнительным фильтром

В идеале расход притока считается по всем показателям. Самый больший из полученных результатов принимается для последующей разработки системы. Один нюанс: если выделяется 2 вида опасных газов, взаимодействующих друг с другом, приток рассчитывается по каждому из них, а результаты суммируются.

Считаем расход по выделениям теплоты

Прежде чем взяться за вычисления, нужно провести подготовительные работы по сбору исходных данных:

• выяснить площади всех горячих поверхностей;
• узнать температуру нагрева;
• подсчитать выделяемое количество теплоты;
• определить температуру воздушной среды в рабочей зоне и за ее пределами (выше 2 м над полами).

На практике задача решается совместно с инженером-технологом предприятия, предоставляющим сведения о производственном оборудовании, характеристиках продукции и тонкостях процесса изготовления. Зная указанные параметры, выполняйте расчет по формуле:

Расшифровка обозначений:

·         L – искомый объем воздуха, подаваемый приточными установками либо проникающий через фрамуги, м³/ч;

• Lwz – количество воздуха, забираемое из обслуживаемой зоны точечными отсосами, м³/ч;
• Q – величина тепловыделений, Вт;
• c – теплоемкость воздушной смеси, принимаем равной 1.006 кДж/(кг °C);
• Tin – температура подаваемой в цех смеси;
• Tl, Twz – температуры воздуха выше рабочей зоны и в ее пределах.

Расчет кажется громоздким, но при наличии данных выполняется без проблем. Пример: тепловой поток внутри помещения Q составляет 20000 Вт, вытяжные панели удаляют 2000 м³/ч (Lwz) температура на улице + 20 °С, внутри – плюс 30 и 25 соответственно. Считаем: L = 2000 + [3.6 х 20000 — 1.006 х 2000 (25 — 20) / 1.006 (30 — 20)] = 8157 м³/ч.

Избытки водяных паров

Следующая формула практически повторяет предыдущую, только параметры теплоты заменены обозначениями влажности:

• W – количество паров воды, поступающих от источников за единицу времени, грамм/час;
• Din – содержание влаги в притоке, г/кг;
• Dwz, Dl – влагосодержание воздушной среды рабочей зоны и верхней части помещения соответственно;
• остальные обозначения – как в предыдущей формуле.

Сложность методики заключается в получении исходных данных. Когда объект построен и производство работает, показатели влажности определить нетрудно. Другой вопрос – рассчитать выделения паров внутри цеха на стадии проектирования. Разработкой должны заниматься 2 специалиста – инженер-технолог и проектировщик вентсистем.

Выбросы пыли и вредных веществ

В данном случае важно хорошо изучить тонкости технологического процесса. Задача – составить список вредностей, определить их концентрацию и вычислить расход подаваемого чистого воздуха. Расчетная формула:

• Mpo – масса вредного вещества либо пыли, выделяемой за единицу времени, мг/час;
• Qin – содержание этого вещества в уличном воздухе, мг/м³;
• Qwz – предельно допустимая концентрация (ПДК) вредности в объеме обслуживаемой зоны, мг/м³;
• Ql – концентрация аэрозоля или пыли в оставшейся части цеха;
• расшифровка обозначений L и Lwz дана в первой формуле.

Алгоритм работы вентиляции выглядит следующим образом. В помещение направляется расчетное количество притока, разбавляющее внутренний воздух и понижающее концентрацию загрязнителей. Львиную долю вредных и летучих веществ втягивают локальные зонты, расположенные над источниками, смесь газов удаляет механическая вытяжка.

Количество работающих людей

Методика применяется для расчета притока в офисные и другие общественные здания, где отсутствуют промышленные загрязнители. Нужно выяснить количество постоянных рабочих мест (обозначается латинской буквой N) и воспользоваться формулой:

Параметр m показывает объем воздушной чистой смеси, выделяемый на 1 рабочее место. В проветриваемых офисах значение m принимается равным 30 м³/ч, полностью закрытых – 60 м³/ч.

Замечание. В расчет принимаются только постоянные рабочие места, где сотрудники пребывают не менее 2 часов в день. Число посетителей роли не играет.

Расчет зонта местной вытяжки

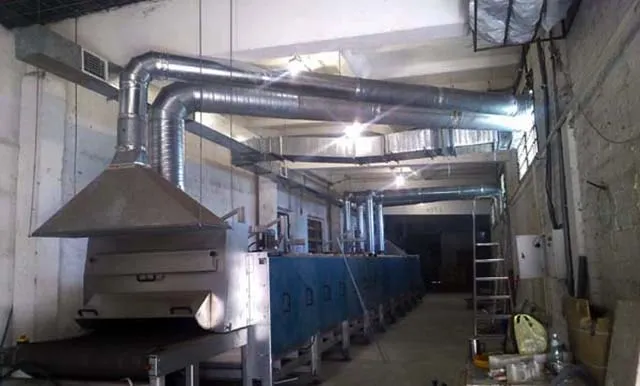

Задача локального отсоса – отобрать вредный газ и пыль на этапе выделения, прямо от источника. Чтобы добиться максимальной эффективности, нужно правильно подобрать размер зонта в зависимости от габаритов источника и высоты подвеса. Методику вычислений удобнее рассматривать с привязкой к чертежу отсоса.

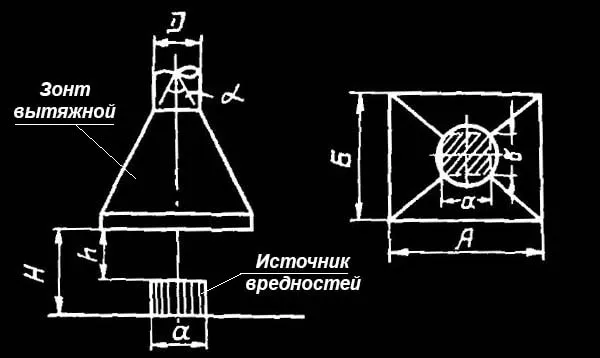

Расшифруем буквенные обозначения на схеме:

• А, Б – искомые размеры зонта в плане;
• h – расстояние от нижней кромки втягивающего устройства до поверхности очага выброса;
• а, б – размеры перекрываемого оборудования;
• D – диаметр вентиляционного воздуховода;
• H – высота подвеса, принимается не более 1.8…2 м;
• α (альфа) – угол раскрытия зонта, в идеале не превышает 60°.

Первым делом рассчитываем габариты отсоса в плане по простым формулам:

Дальше методом подбора определяем угол раскрытия и переходим к расчету расхода всасываемого воздуха:

• F – площадь широкой части зонта, вычисляется как А х Б;
• ʋ — скорость воздушного потока в створе короба, для нетоксичных газов и пыли принимаем 0.15…0.25 м/с.

Примечание. Если необходимо отсасывать токсичные вредности, нормы требуют увеличить скорость вытяжного потока до 0.75…1.05 м/с.

Зная количество отбираемого воздуха, нетрудно подобрать канальный вентилятор требуемой производительности. Сечение и диаметр вытяжного воздуховода определяется по обратной формуле:

Заключение

Проектирование вентиляционных сетей – задача опытных инженеров. Поэтому наша публикация носит ознакомительный характер, пояснения и расчетные алгоритмы несколько упрощены. Если вы хотите досконально разобраться в вопросах вентилирования помещений на производстве, рекомендуем изучить соответствующую техническую литературу, другого пути не существует. Напоследок – методика расчета воздушного отопления в рамках видеосюжета.
