Фундамент ростверковый на буронабивных сваях: расчеты и монтаж

• В чем плюс?
• Расчет фундамента
  • 2.1 Буронабивные сваи
  • 2.2 Монолитный ростверк
  • 2.3 Армирование
• Монтаж: пошаговая инструкция

Среди всех видов фундаментов наибольшую несущую способность демонстрируют комбинированные варианты. Они объединяют в себе наилучшие характеристики различных типов оснований и считаются базами с повышенной надежностью. «Ростверк по буронабивным сваям» — это пример такого комбинированного решения.

В чем плюс?

Буронабивной фундамент с ростверком может быть возведен на заболоченной, вязкой, подвижной почве, плывунах, а также грунтах, склонных к морозному пучению. Он также является выходом из положения при строительстве домов в зонах с разной степенью сейсмоактивностью.

Буронабивные сваи с ростверком прекрасно подойдут в тех случаях, когда речь идет о строительстве на участках с разветвленными подземными коммуникациями. Они также спасут ситуацию, если в силу повышенного содержания щелочи в почве придется отказаться от использования винтовых свай.

Основные преимущества данного типа базиса:

• Можно возводить на проблемных грунтах.
• Фундамент устойчив к вибрационным воздействиям.
• Просто в плане монтажа.
• Не требует производить земляные работы в большом объеме.
• Относится к числу бюджетных, недорогих вариантов.

Конструкция буронабивного фундамента с монолитной обвязкой позволяет создать ее самостоятельно, не привлекая профессиональную строительную технику и профессиональных строителей.

Разумеется, такой вариант не лишен недостатков:

• Существует вероятность, что сваи могут неравномерно просесть.
• Данная конструкция полностью исключает подвал и цоколь.

Расчет фундамента

Расчеты буронабивного фундамента с ростверком включают в себя три блока:

1. Расчеты свайного поля.
2. Расчеты монолитной обвязки.
3. Расчеты армирования.

При расчетах используют данные СНиП 2.06.06-85, 2.05.03-84, II-25-80, II-23-81, 2.03.01-84.

Буронабивные сваи

Расчет свайного поля складывается из определения их количества, глубины залегания и сечения. Также составляется схема размещения свай.

При возведении коттеджей используют опоры диаметром 0,15-0,4м. Чаще всего устанавливают 20-сантиметровые сваи.

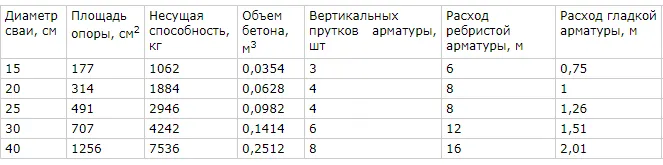

Данные относительно свай разного сечения представлены в таблице.

Интервалы между сваями рассчитываются исходя из несущей способности опор по следующей формуле:

N=S/F,

где S – показатель несущей способности одной опоры,

а F – показатель нагрузки на 1п.м. основания (вес здания, деленный на протяженность ростверка).

По общему правилу, интервал между буронабивными сваями не должен быть больше суммы трех сечений опоры. К примеру, при установке свай диаметром 0,2м соблюдаются интервал 0,6м. В условиях прочного, устойчивого грунта интервал может быть увеличен на 25% — до 80см.

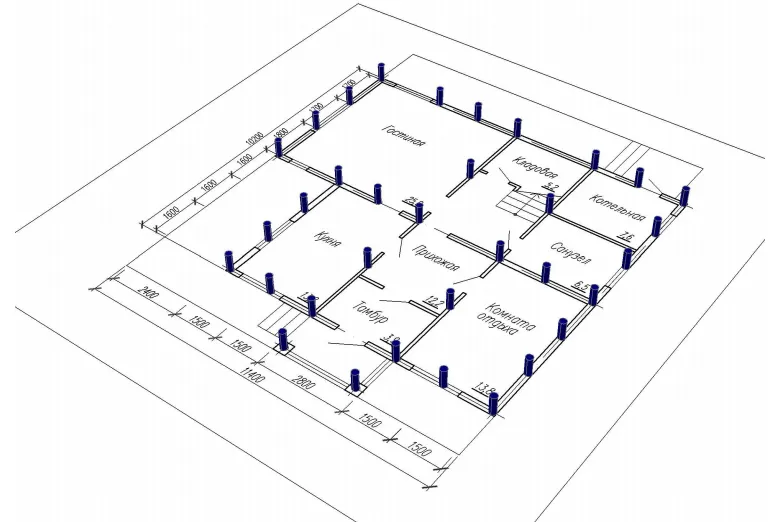

Схему свайного поля составляют исходя из следующих принципов:

• Опоры должны быть расположены в угловых точках.
• Под несущими стенками с установленным интервалом.
• В пределах входной группы.
• Дополнительного усиления сваями требуют тяжелые элементы: зоны каминов, печи, котельные и проч.

Глубина залегания опор обычно рассчитывается в зависимости от геологических исследований грунта. Сваи должны достичь прочных слоев, если грунт на участке характеризуется как неустойчивый. Обычно опоры заглубляются на 150-300см.

Монолитный ростверк

Этот элемент фундамента рассчитывают исходя из общего веса конструкции и несущих характеристик поверхности. Чаще всего закладывают ростверк шириной 0,3-0,5м и высотой 0,2-0,5м.

Ширину ленты для мелкозаглубленного и незаглубленного ростверка можно рассчитать по формуле:

S=P/R*G, где

P – общий вес здания,

R – протяженность ростверка,

G – показатель несущей способности грунта.

Расчеты висячего ростверка относятся к разряду сложных. Поэтому в таких случаях лучше всего заказывать их в специальных проектных организациях.

Армирование

Свою прочность буронабивные сваи набирают за счет грамотного армирования. Чем массивней постройка, тем большего сечения арматура будет нужна. В частном строительстве чаще всего применяют ребристые пруты диаметром 1,2см.

Категорически не рекомендуется пользоваться сваркой для создания арматурного каркаса. Это сделает фундамент более чувствительным к изломам. Соединение прутьев осуществляют при помощи специальной вязальной проволоки.

Монтаж: пошаговая инструкция

1. На начальном этапе строительную площадку расчищают, снимают плодородный слой почвы. Утрамбовывают грунт, размечают свайное поле. Очертания будущего ростверка обозначают при помощи шнура и колышков.
2. Затем приступают к бурению скважин. Для этого используют ручной бур. Его вкручивают в землю строго вертикально. Скважины должны быть на 5-7см шире сечения опоры.
3. Дно скважины утрамбовывают и покрывают гравийно-песчаным слоем толщиной 10-25см.
4. Затем в скважину опускают обсадную трубу. Обычно используют изделия из асбестоцемента, пластика, металла. На рынке представлены специализированные обсадные трубки, снабженные соединительными механизмами для стыковки. После установки пустоты между стенками скважины и трубой плотно заполняют грунтом.

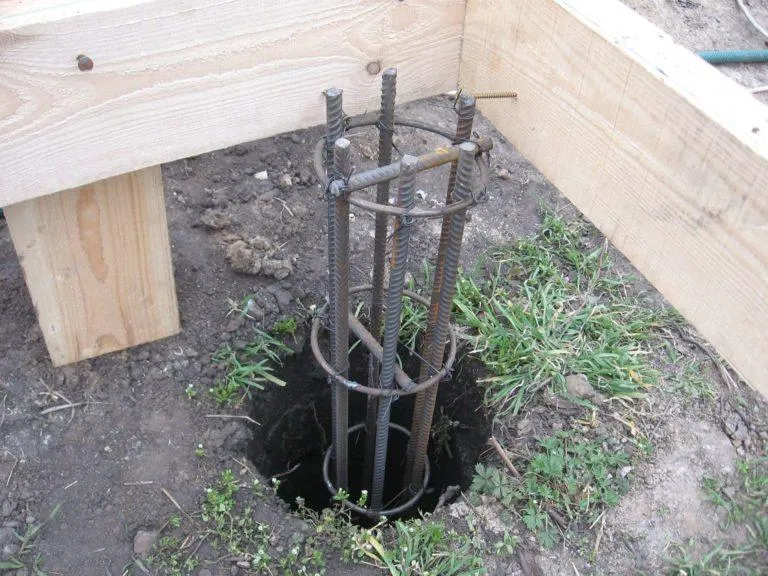

5. Затем приступают к армированию. Обычно используется схема в 4 либо 6 прутьев. Диаметр арматурного каркаса должен быть на 3-5см уже сечения трубы. Арматура связывается с помощью проволоки и хомутов. По длине арматурный каркас должен быть на 0,3м длиннее, чем обсадная труба. Армирующий скелет устанавливают внутри трубы так, чтобы он не касался ее стенок.
6. После этого через специальную воронку в скважину заливают бетон. Марка смеси должна быть не менее В-12,5. Воронка необходима, чтобы избежать образования внутри бетона пустотных шариков. Заливку осуществляют в медленном режиме, послойно – по 50см, каждый раз уплотняя залитый слой глубинным вибратором.
7. После заливки свай необходимо выждать неделю. Это время необходимо, чтобы бетонный раствор закрепился внутри опор. Затем можно монтировать ростверк.
8. Ростверк устанавливают на подушку из смеси гравия и песка толщиной 0,1-0,2м.
9. Эта прослойка также покрывается бетонной подготовкой, а затем закрывается гидроизоляционным материалом. Обычно применяется рулонная гидроизоляция.

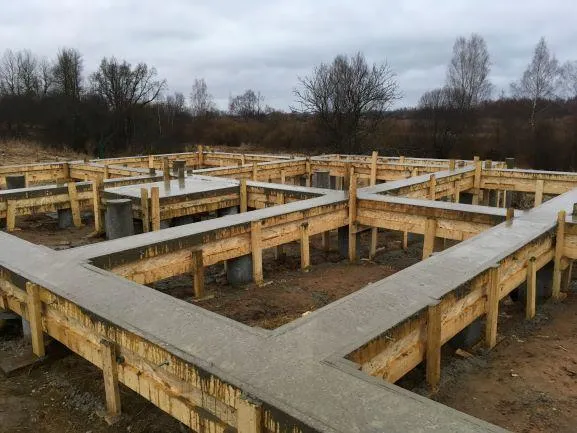

10. Затем приступают к монтажу опалубки.

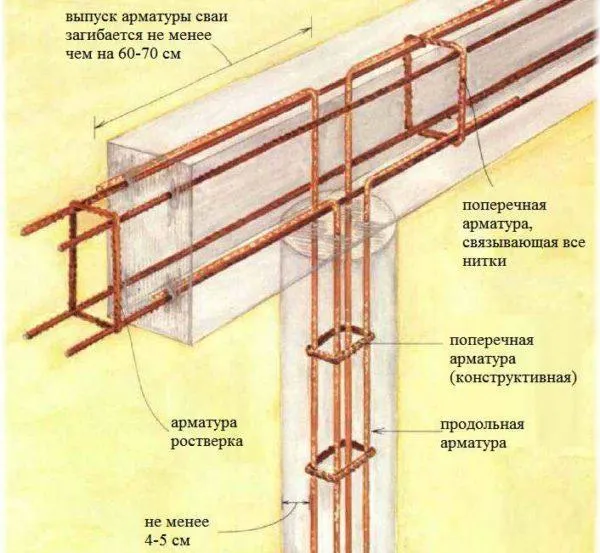

11. В подготовленную форму устанавливается арматура. Арматурный каркас связывают с прутами, торчащими из опор.
12. Завершается процесс возведения буронабивного фундамента с ростверком заливкой бетона. Применяется такой же класс смеси, как и для свай. Обязательна трамбовка глубинным вибратором. Если на улице стоит сухая погода, а температура воздуха выше 26 градусов, то ростверк необходимо периодически поливать водой, чтобы уберечь бетон от пересыхания и образования трещин. Положенный поверх полиэтилен также защитит фундамент.
13. Срок закрепления бетона составляет 28 суток. Именно через это время фундамент наберет свою прочность. Раньше этого срока приступать к возведению стен категорически запрещено.

Сколько нужно свай под баню 6 на 3?

Для того чтобы определить количество свай, необходимых для постройки бани размером 6 метров на 3 метра, необходимо учитывать множество факторов, таких как тип грунта, вес бани, используемый материал для свай и т.д. В целом, количество свай для бани зависит от нескольких факторов:

1. Тип грунта: Если грунт твердый и устойчивый, то можно обойтись меньшим количеством свай. Если же грунт мягкий или торфяной, то необходимо больше свай.

2. Вес бани: Чем тяжелее баня, тем больше свай потребуется для ее установки.

3. Расстояние между сваями: Обычно расстояние между сваями для бани составляет 1,5-2 метра.

4. Диаметр и глубина сваи: Диаметр сваи должен быть достаточным для поддержания веса бани, а ее глубина — для обеспечения надежной фиксации.

5. Материал свай: В зависимости от используемого материала (деревянная свая или бетонный блок), количество свай может отличаться.

Обычно для бани размером 6 метров на 3 метра, необходимо установить не менее 6-8 свай диаметром от 100 мм до 150 мм и глубиной от 2 метров до 2,5 метров. Однако, для более точного расчета необходимо обратиться к профессиональному строителю или инженеру, учитывающему все факторы и особенности конкретного места строительства.
