Самодельный бур ТИСЭ — инструкция по изготовлению своими руками

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

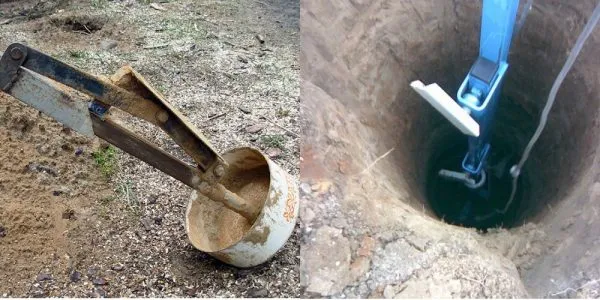

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».

Самостоятельное изготовление бура ТИСЭ

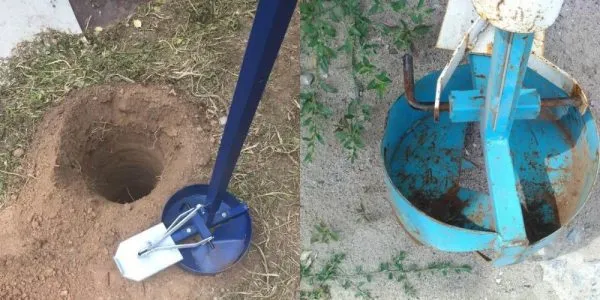

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

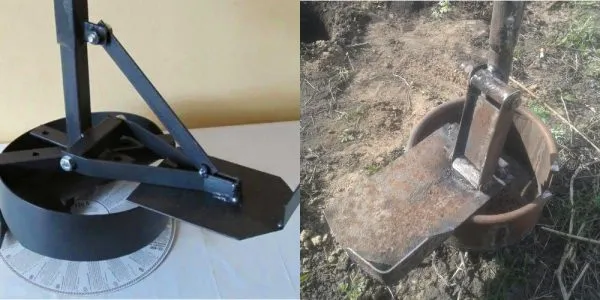

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.

Также рекомендуем ознакомиться с нашим материалом на тему: как залить фундамент под дом своими руками.

к оглавлению ↑

Особенности использования бура ТИСЭ

Бурение скважин для свай ТИСЭ с помощью специального оборудования позволяет получить качественный результат. Однако существует несколько моментов, которые следует учитывать в процессе работы:

• При бурении сложных грунтов не рекомендуется делать зубцы слишком острыми.
• Режущую пластину лучше делать изогнутой, чтобы она направляла грунт в приемник.
• Бурение каменистого грунта лучше проводить инструментом с расширенными кромками (узнайте больше про бурение скважин под сваи).
• Для рыхления грунта на трубу наваривают несколько элементов в виде плуга.
• При близком расположении кромок грунт будет меньше осыпаться при бурении.

Использование бура ТИСЭ

Изготовление бура ТИСЭ своими руками для строительства фундамента по аналогичной технологии позволяет снизить общие затраты на возведение фундамента и получить бесценный опыт изготовления различных строительных инструментов.

Какой диаметр бура выбрать для забора?

Диаметр бура для забора зависит от нескольких факторов, таких как высота забора, тип грунта, диаметр опорных столбов и других параметров конструкции. Вот некоторые рекомендации по выбору диаметра бура для забора:

• Для установки заборов из профильной трубы, часто используют буры диаметром 100-150 мм. Этот диаметр позволяет легко вставить столбы в землю и обеспечить достаточную прочность конструкции.

• Если забор предполагается устанавливать на глинистом грунте или в зоне высокого уровня грунтовых вод, то следует выбирать буры большего диаметра (например, 200 мм), чтобы обеспечить надежную фиксацию столбов.

• Для заборов с большой высотой (более 2 м) и большими опорными столбами (более 100 мм в диаметре) необходимо выбирать буры большего диаметра, чтобы обеспечить достаточное укрепление в грунте.

• При выборе диаметра бура следует также учитывать тип грунта. Например, для установки забора на песчаном грунте можно использовать буры меньшего диаметра, так как песок легче пробивается, чем глина или камни.

• Если вы не уверены в правильном выборе диаметра бура для забора, лучше проконсультироваться с профессиональными строителями или специалистами в этой области.

В любом случае, перед выбором диаметра бура следует тщательно изучить условия местности, где будет устанавливаться забор, чтобы выбрать оптимальный диаметр и обеспечить надежность и долговечность конструкции.
