Самотечная система отопления: однотрубная и двухтрубная
Один из ключевых элементов при строительстве частного дома — система отопления, поскольку поддержание комфортной температуры внутри помещения является сложным процессом. Нецентрализованные способы компенсации потерь тепла внутри помещения практически нереальны, а даже если они существуют, расходы на отопление будут весьма высокими.
Содержание:
- Принцип работы системы
- Однотрубная и двухтрубная системы
- Системы горизонтальные с верхней и нижней разводкой

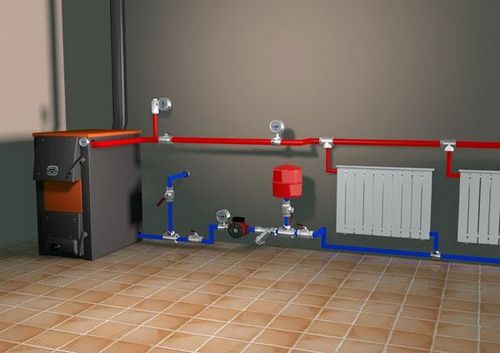

В самотечной системе отопления теплоноситель перемещается под действием разницы температур.
Определиться в выборе одного из возможных видов отопления вам помогут такие факторы, как финансовые возможности, автономность, тип котла и даже эстетические предпочтения. Основные типы систем отопления: самотечная (или гравитационная) и с принудительной циркуляцией. Они могут быть однотрубными или двухтрубными, а также отличаться видом разводки: верхней или нижней. Самотечные системы отопления отличаются прежде всего тем, что теплоноситель перемещается в них под действием разницы температур в точках входа и выхода в котел и из него.
Принцип работы системы
В качестве теплоносителя, как правило, выступает либо вода, либо специальный антифриз.
В котле он нагревается, после этого поднимается по стояку и попадает в радиатор, то есть батарею. Часть тепла, полученного жидкостью, передается через батарею помещению, обогрев которого осуществляется. Когда происходит теплоотдача, жидкость охлаждается. Из-за снижения температуры жидкость в батареях перемещается вниз и перетекает в другую батарею. Совершив полный цикл движения, теплоноситель снова попадает в котел и повторяет цикл.

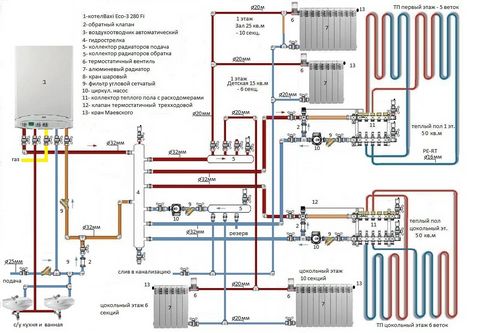

Схема двухтрубной системы отопления.
Важнейшими факторами подобного устройства являются диаметр и уклон труб. Эти параметры должны быть точно рассчитаны и выверены, для того чтобы жидкость правильно перемещалась самотеком.
На сегодняшний день данная система используется только в случае наличия некоторых проблем в электроснабжении (отсутствует или работает с перебоями).
Преимущества данного типа отопления таковы:
- долгий срок службы (до 50 лет);
- энергонезависимость;
- простота эксплуатации;
- надежность.
Недостатки данного типа отопления:
- сложность монтажа, так как он требует применения труб с большим диаметром;
- высокая стоимость;
- отсутствие возможности менять температуру;
- низкий КПД.
Вернуться к оглавлению
Однотрубная и двухтрубная системы
Схема однотрубной и двухтрубной систем отопления.
В однотрубной отопительной системе батареи подсоединяются к магистрали последовательно. Жидкость перемещается из одной в другую, отдавая некоторую часть тепла каждой из них. В таком случае теплоноситель имеет разную температуру в разных батареях, причем наиболее высокая температура жидкости в батарее, которая размещена ближе других к выходу теплоносителя из котла, а наиболее низкая — при входе в котел.

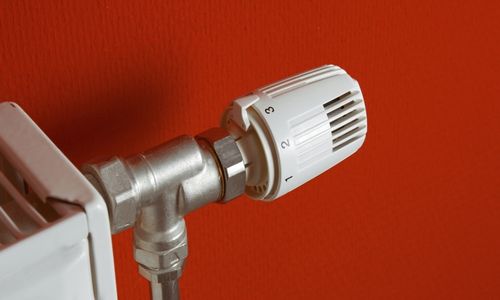

В самотечной системе отопления для урегулирования температуры в разных радиаторах, в них устанавливают дополнительные секции.
Двухтрубная система отопления характеризуется тем, что в ней подключение каждой батареи осуществляется к двум магистралям: подающей и обратной. Из-за этого каждый прибор пропускает жидкость независимо от других. Данный тип предоставляет домовладельцу такие преимущества:
- возможность регулировать температуру каждой батареи, независимо от других;
- возможность отключения одного из приборов, не прекращая работы остальных;
- возможность гибкого управления;
- возможность экономии;
- возможность поддерживать различную температуру в отдельных помещениях.
Вернуться к оглавлению
Системы горизонтальные с верхней и нижней разводкой
Отопительный котел может находиться выше или ниже трубопровода или на одном уровне с ним. В таких случаях разводка осуществляется разными способами.
Преимущества нижней разводки:
- меньшие потери тепла;
- запускать работу отопления можно на этапе строительства;
- в многоэтажных домах каждый этаж можно отключать от отопления отдельно.
Преимущества верхней разводки:
- давление жидкости больше, чем в предыдущей системе;
- удаление воздуха осуществляется автоматически.
В частных домах наиболее часто применяется горизонтальный вид разводки. В таком случае все приборы находятся на одном уровне. Циркуляция воды или антифриза в такой системе происходит только благодаря размещению труб под определенным уклоном.
Каждая система отопления имеет как свои преимущества, так и недостатки. Поэтому при строительстве частного дома, когда у вас есть право выбирать, каким способом будет отапливаться ваше помещение, обратите внимание на то, какими характеристиками обладают различные типы устройства отопления и выберите оптимальное решение именно для ваших задач.
