Схемы двухтрубной системы отопления для частного дома
21 марта 2021
Отправим материал на почту
- Двухконтурная система отопления
- Разновидности разводки
- Открытая
- Закрытая
- Нижняя и верхняя
- Горизонтальная и вертикальная
- Тупиковая
- Кольцо Тихельмана
- Лучевая схема
- Встречная и попутная циркуляция воды
- Варианты подключения к двухконтурному котлу
- Заключение

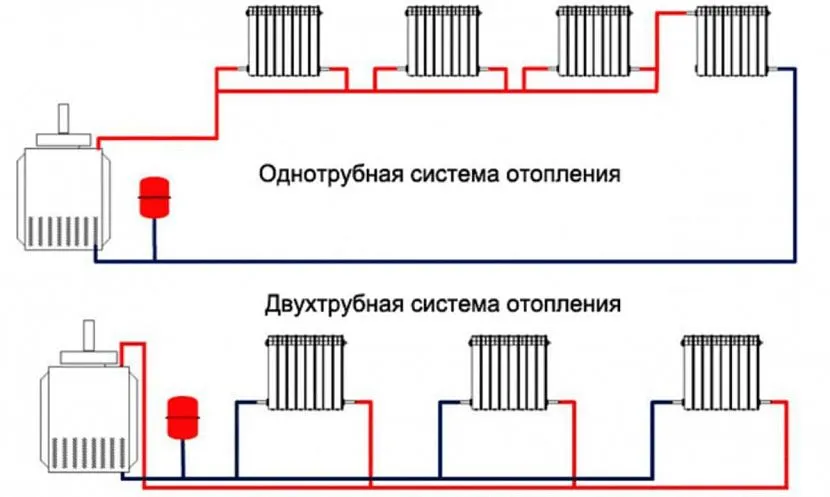

В частном доме применяется двухтрубная система отопления, в которой прокладывается пара параллельных трубопроводов. Один из них служит для подачи нагретого теплоносителя от котла и называется «подачей».
Двухконтурная система отопления
Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.
В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.
Важно! Монтаж двухконтурной системы отопления считается трудоёмким и требует большего расхода труб, в сравнении с одноконтурной. Однако эти затраты отражаются лучшей эффективностью и практичностью в последующей эксплуатации.
Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).
Полезно! Отличительной чертой двухтрубных систем отопления является присутствие отдельной магистрали для подачи теплоносителя в каждую батарею. В таких схемах каждый радиатор снабжён двумя патрубками: подводящим и отводящим.
Разновидности разводки
Как уже упоминалось, существует множество различных способов раскладки. Каждая из них имеет определённые свойства и отличия. Поэтому рассмотрим их более подробно.

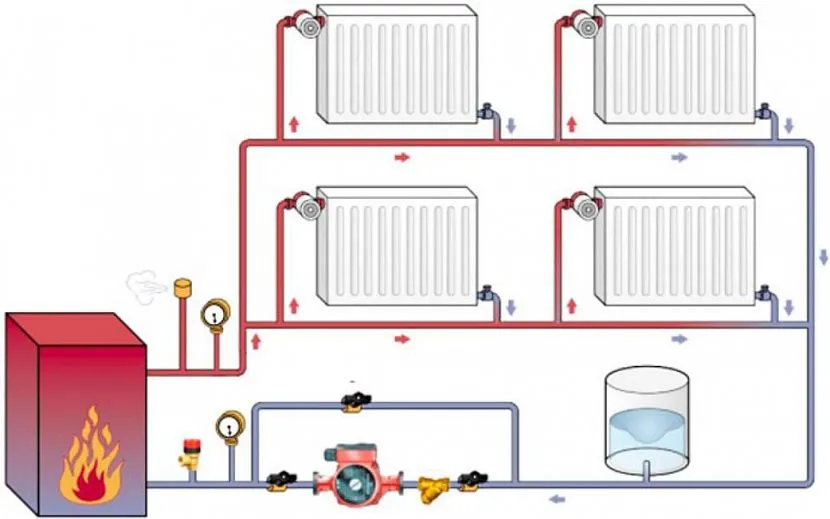

Открытая
Здесь подразумевается соединение трубопровода с открытым расширительным баком. Закрывающая его крышка не герметична и способна пропускать воздух из помещения. Размещается он в самой высокой точке, на чердаке или под потолком котельной.
Такая схема является самой простой, но и требующей постоянного внимания. Жидкость испаряется и регулярно приходится контролировать уровень и доливать новую. Недостаточное количество жидкости приводит к тому, что в трубопровод затягивается воздух, который становится причиной возникновения воздушной пробки и неправильной работы отопления.
Важно! Открытая двухконтурная система отопления, схема которой приведена чуть ниже, является самой простой и наименее затратной по количеству составляющих.
Закрытая
Здесь система построена по аналогичному принципу: с расширительным баком. Однако это уже не обычная ёмкость с крышкой, а специальный резервуар, внутри которого имеется упругая перегородка, мембрана. В одной половине находится вода, в другой – сжатый воздух с определённым давлением.
Принцип работы мембранного расширительного бака заключается в следующем. При возрастании давления воды (это происходит при её нагревании и соответствующем расширении, что отражается на давлении) происходит расширение водяного отсека, который наполняется большим объёмом воды. Одновременно с этим происходит пропорциональное сжатие «воздушной» камеры.
В результате снижения объёма, начинается возрастание давления воздуха до момента, пока не уравновесится давление воды. Когда разряжение системы снижается, начинается сокращение мембраны и уменьшение отсека, заполненного водой, в результате которого начинается «выталкивание» теплоносителя обратно в трубопровод, тем самым компенсирую снижение давления.
Такое устройство расширительного резервуара обеспечивает постоянную отдачу воды до момента, пока давление воды и воздуха не достигнут одинакового значения. Кроме того, мембранный расширительный бак снижает вероятность внезапного скачка давления (гидроудара).
Полезно! Гидроударом в системе отопления называют внезапное изменение скорости циркуляции теплоносителя, которое происходит при резком перекрытии трубопровода. Возросшее разрежение негативно сказывается на целостности труб или запорной арматуры.
Нижняя и верхняя
Отличие между этими схемами заключается в расположении труб относительно друг друга. Для двухконтурной системы отопления с верхней разводкой подразумевается монтаж трубы, подающей воду на максимальной высоте (над окнами, под потолком). «Обратка», трубы, возвращающие воду в котёл, размещаются как можно ниже (вдоль пола).
Расширительный бак для таких систем обязателен. Устанавливаться может как закрытый, так и открытый (не герметичный) резервуар. Преимущество такой схемы двухконтурной системы отопления заключается в большой скорости циркуляции теплоносителя, недостаток – в том, что практически половина тепла уходит вверх (так как «подача» находится очень высоко).
При проектировании двухконтурной системы отопления с нижней разводкой «подачу» монтируют непосредственно над «обраткой» (в крайнем случае – на уровне «под подоконником»). Здесь не наблюдается высоких давлений внутри трубопровода, поэтому допускается вариант образования «воздушных пробок». Проблема решается установкой кранов Маевского на каждом из этажей.
Монтаж расширительного бака возможен в любом месте: на чердаке или в котельной. Преимущество такого метода заключается в том, что нижняя разводка не так «бросается в глаза», что важно при соблюдении соответствующего интерьера помещения. Минус схемы в том, что она не сможет качественно работать без дополнительного циркуляционного насоса (встроенного в котёл или установленного отдельно).

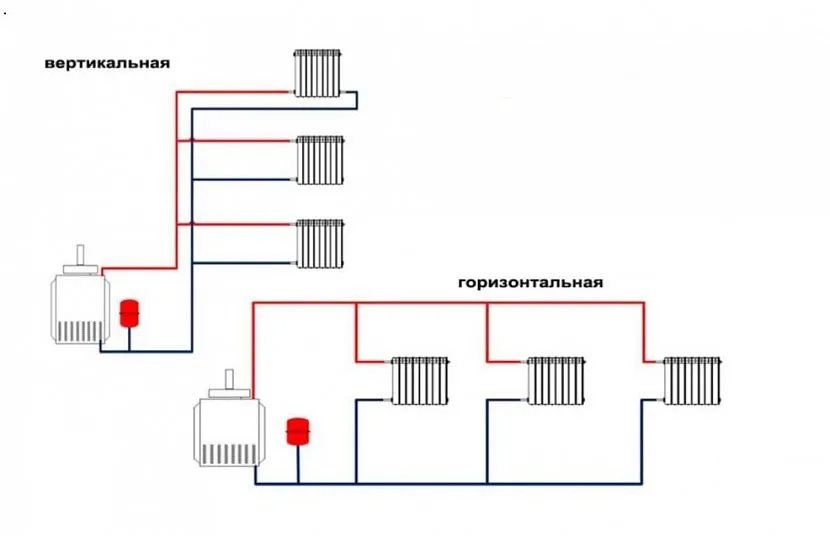

Горизонтальная и вертикальная

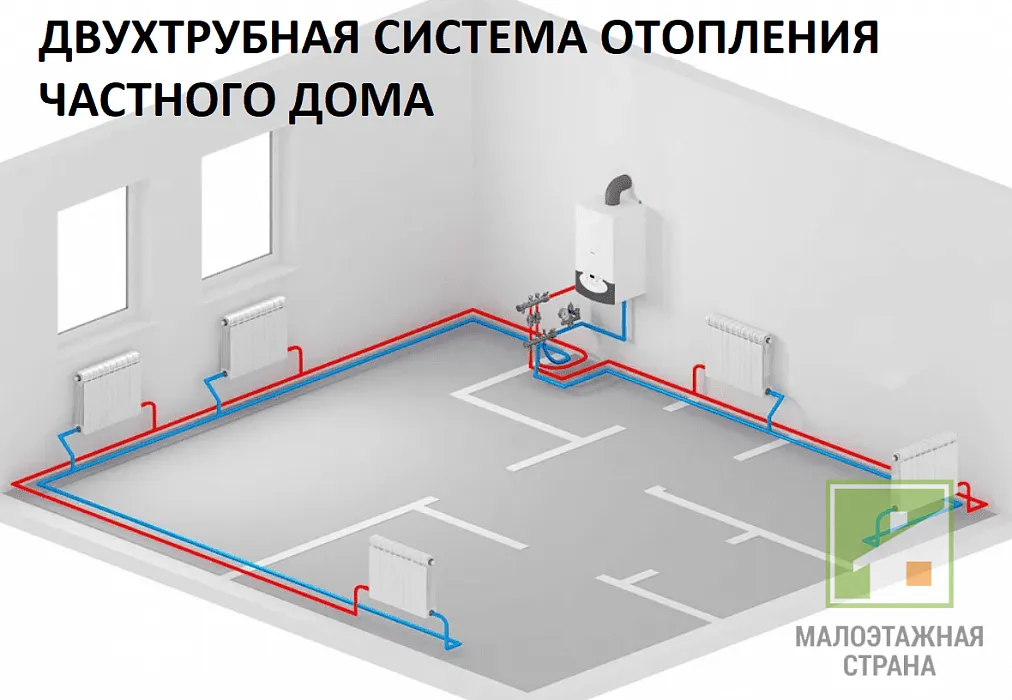

Горизонтальные двухконтурные схемы отопления – наиболее популярный вариант раскладки для одноэтажных загородных коттеджей. Преимущество такого способа отражается целым спектром положительных качеств:
- Возможностью отключения отдельной комнаты от общей ветви, что удобно при выполнении технических работ.
- Отрегулировать мощность нагрева участка в разных комнатах.
- Разработать проект отдельно взятого помещения индивидуально.
- Построить обогрев комнаты по принципу «тёплого пола».
Полезно! Двухконтурная горизонтальная система отопления может быть закрытой или открытой. В её схеме может присутствовать обычный или мембранный расширительный бачок.

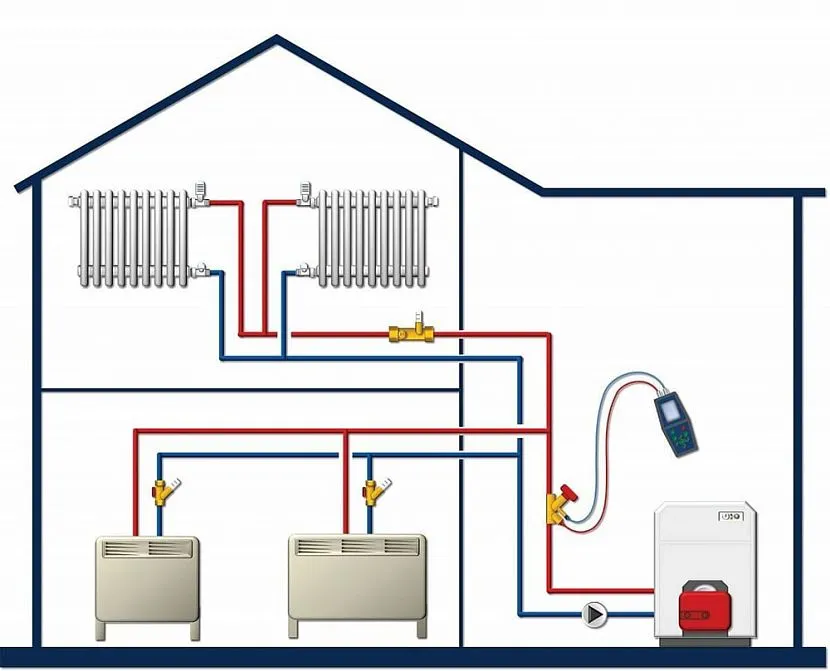

Вертикальная разводка применяется в коттеджах с двумя, тремя и более, этажами. Принцип её работы заключается том, что с помощью мощного циркуляционного насоса, теплоносящая жидкость подаётся на верхний этаж, откуда самостоятельно стекает вниз. Тем самым он попадает во все стояки и радиаторы, обеспечивая оптимальную температуру помещения. Расширительный бак размещается как можно выше. Например, это может быть чердак или мансардное помещение.
Важно! В сравнении с горизонтальной схемой, вертикальная разводка более эффективна, так как здесь нагнетается большее разряжение, что положительно сказывается на скорости циркуляции воды и быстром прогреве помещений.

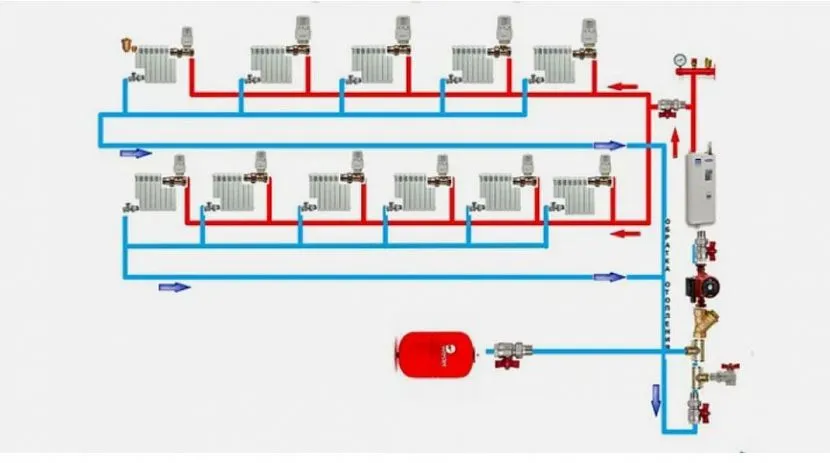

Тупиковая
Двухтрубные тупиковые (плечевые) схемы – наиболее популярные варианты раскладки труб отопления для загородных домов. Она представляет собой следующее:
- Монтируется из одной или нескольких двухконтурных ветвей. Подача теплоносителя осуществляется по одной, возврат – по другой.
- Циркуляция осуществляется за счёт избыточного давления 1-2,5 Бар, нагнетающегося встраиваемым электрическим насосом, установленным возле отопительного элемента.
- В котельной монтируется расширительный мембранный бак, который компенсирует температурное расширение воды.
- Образовавшиеся воздушные пробки выводятся краном Маевского на радиаторах и автоматическим клапаном в блоке безопасности котла. Здесь же устанавливается манометр и предохранительный клапан.
Наиболее популярной такая методика является в совокупности с нижней горизонтальной разводкой, где обе трубы проходят через батареи в открытую.
При необходимости деления теплоносителя на 2 и более частей большого строения, осуществляется деление на несколько отдельных ветвей, которые соединяются с одним стояком. Отличительной чертой такой схемы является то, что протяжённость каждого трубопроводов и их тепловые нагрузки могут быть разными. Конкретные параметры перечисленных условий определяются индивидуально и зависят от конструктивных особенностей дома.
Уравновешивание тепловой нагрузки ветвей, отличающихся протяжённостью и количеством радиаторов, происходит балансировкой – ограничение потока теплоносителя. В этой роли выступает регулировочная запорная арматура (краны, вентили). Монтируются они на выходном патрубке батареи или (в некоторых случаях), на всём плече.

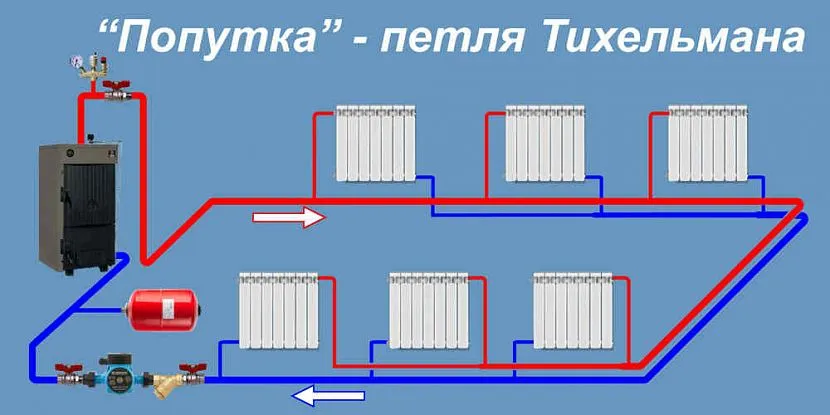

Кольцо Тихельмана
Устройство такой двухконтурной системы отопления происходит по принципу аналогичному тупиковой схеме. Разница между ними проявляется лишь в нескольких признаках:
- Каждый из контуров замыкается в отдельное кольцо.
- Радиаторы подключается следующим образом: первая батарея от котла является последней в «обратке». И наоборот, дальняя в раздающей ветви выступает первой для обратной.
- Теплоноситель, в каждом из присоединённых трубопроводов, осуществляется в одном направлении. Из этого схему называют «попутной».
В таких системах подразумевается горизонтальная нижняя раскладка, которая «прячется» под напольным покрытием, в редких случаях – оставляется открытой и монтируется на стене. Третьим вариантом расположения кольца является вытягивание на потолочном перекрытии, которое в дальнейшем скрывается натяжным или подвесным потолком. Трубные ответвления опускаются к радиаторам.
Главная особенность кольцевых «попуток» заключается в идеальном гидравлическом равновесии. Важным является тот факт, что расстояние «до» и «от» радиатора одинаково. Такая конструкция контура способна поддерживать практически идеальный показатель гидравлического равновесия. Кроме того, в направлении к радиаторам и обратно, вода проходит одинаковое расстояние.

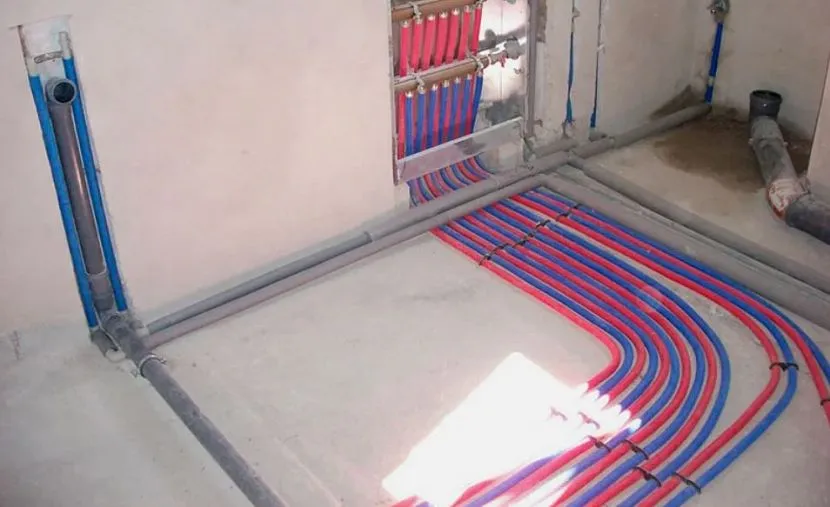

Лучевая схема

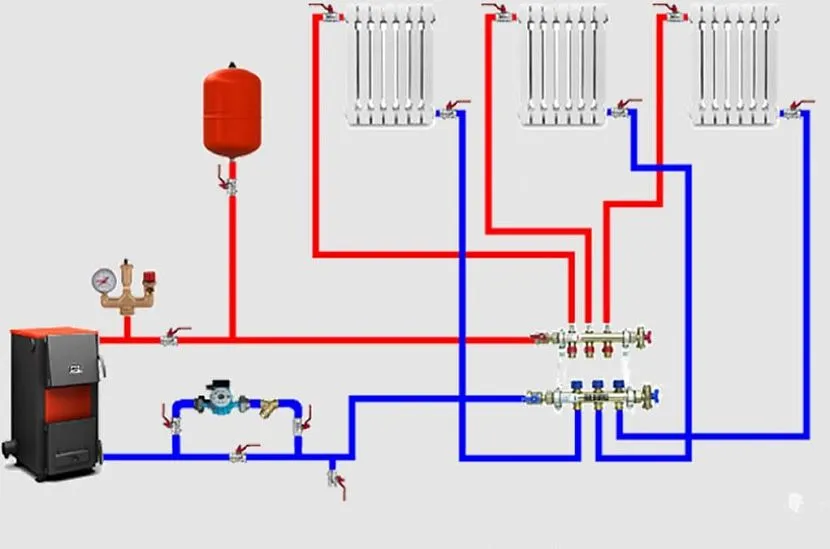

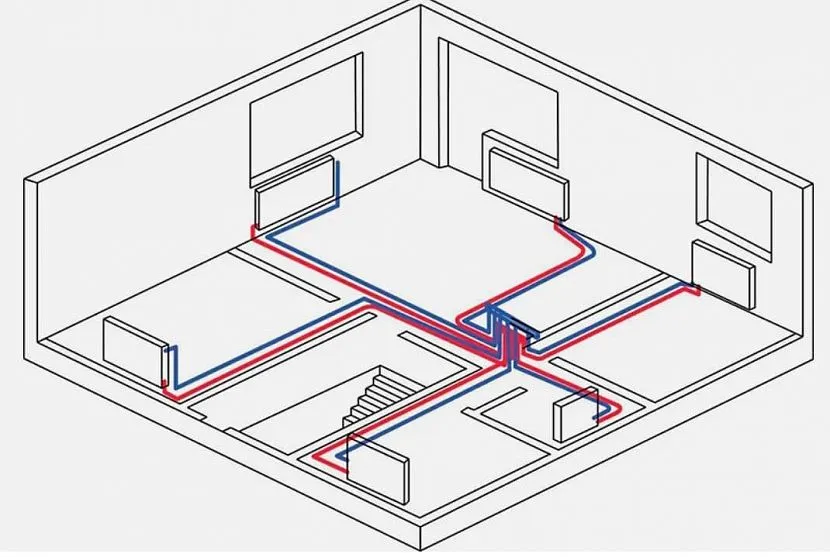

Не менее популярный способ разводки двухконтурной системы отопления коттеджа. Здесь подразумевается соединение трубопровода через специальные распределительные коллекторы. Их соединение с радиаторами происходит по кратчайшему пути (встраивается в пол или потолок).
Коллектор устанавливается в котельной. Его функция заключается в получении и возвращении теплоносителя в котёл по двум магистралям: «подаче» и «обратке». Регулировка температуры происходит за счёт регулировочной арматуры. Кроме того, при установке на клапан термоголовок RTL или сервоприводов, становится возможной автоматическая регулировка параметров прогрева помещения.
Встречная и попутная циркуляция воды

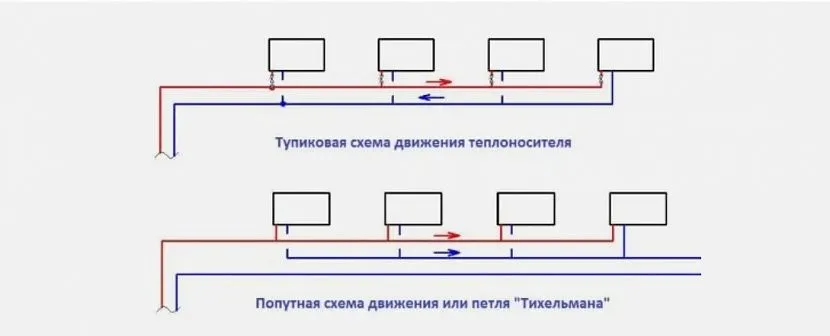

Принцип действия здесь объясняется самим наименованием систем. В попутной жидкость циркулирует в одном направлении. Особенностью встречных считается её циркуляция холодной жидкости в противоположном тому, которое она получает в сравнении с направлением движения от отопительного оборудования.

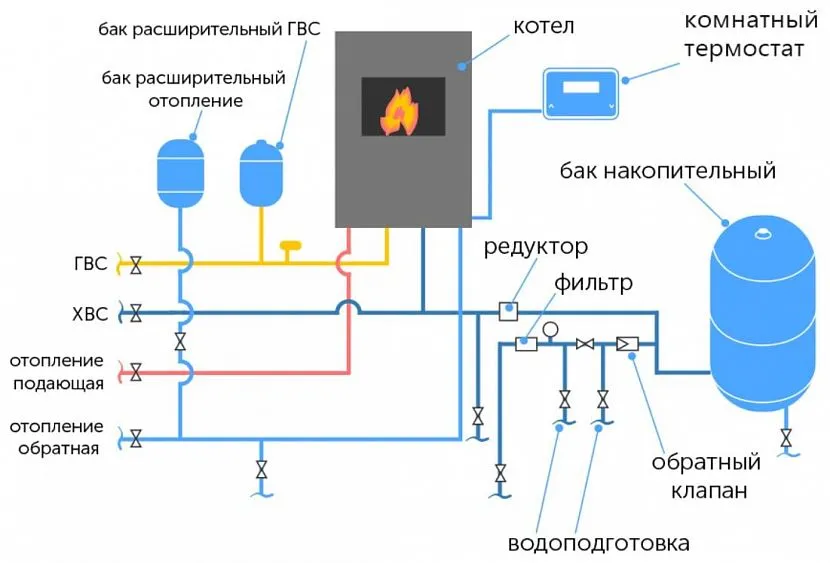

Варианты подключения к двухконтурному котлу
Двухконтурными котлами называют оборудование, способное работать с двумя ветками: системой отопления и системой горячего водоснабжения дома. Популярность таких раскладок объясняется их универсальностью и комфортом.
Схемы отопления с двухконтурным котлом разрабатываются по принципу, аналогичному вышеописанным примерам. Основное отличие здесь заключается в наличии ещё одной, дополнительной ветви, получившей название контура горячего водоснабжения. Простыми словами это трубопровод между нагревателем и краном (смесителем).
Полезно! Отличительной чертой раскладки с двухконтурным котлом считается то, что тепловая энергия в них расходуется для подогрева воды в отопительной системе и обеспечении горячим водоснабжением.
Практика подтверждает, что при последующей эксплуатации таких раскладок наблюдается такая статистика:
В больших по площади и качественно утеплённых домах режим работы двухконтурных котлов не имеет значения. Стены обеспечивают высокую инерционность, что отражается на продолжительном сохранении заданного значения температуры.
В небольших домах с плохой теплоизоляцией, важна инерционность котла. В этом случае необходимо добиться того, чтобы теплоноситель в трубах и радиаторах не остывал как можно дольше. Вопрос решается установкой элементов с большим сечением (внутренним объёмом).
Важно! Если ожидается увеличенное потребление горячей воды (ГВС), двухконтурный котёл лучше заменить обычным.
Заключение
В сравнении с одноконтурной, двухконтурная система отопления более прогрессивна и надёжна. Её основным недостатком являются большие затраты, связанные с приобретением материалов и их монтаже. Однако всё это положительно отражается в последующей эксплуатации и КПД работы. Кроме того, необходимо заметить, что подбор, расчёт и монтаж отопительной системы коттеджа – дело сложное и консультация профессионала здесь лишней не будет.
Отправим материал на почту
Можно ли использовать насос в открытой системе отопления?
Да, можно использовать насос в открытой системе отопления. Однако, перед установкой насоса необходимо убедиться, что он соответствует требованиям системы отопления и не вызовет проблем с ее работой.
Открытая система отопления представляет собой систему, в которой вода циркулирует внутри системы с постоянным контактом с воздухом. Насосы используются для ускорения циркуляции воды в системе и увеличения скорости потока воды через отопительные приборы.
При использовании насоса в открытой системе отопления необходимо учитывать следующие факторы:
-
Работа насоса может привести к возникновению пузырьков воздуха в системе, что может привести к уменьшению эффективности отопления. Поэтому насос должен быть правильно установлен и настроен, чтобы избежать образования пузырьков воздуха.
-
Насос должен быть выбран в соответствии с потребностями системы отопления и ее параметрами, такими как диаметр трубопроводов, скорость потока воды и давление в системе.
-
Насос должен быть совместим с материалами трубопроводов и отопительных приборов, чтобы избежать коррозии и других проблем.
-
Насос должен быть правильно подключен к системе, чтобы избежать утечек и других проблем.
В целом, использование насоса в открытой системе отопления возможно, но необходимо учитывать требования системы и правильно выбрать и установить насос.
