Как проводится обвязка газовых котлов отопления: схемы для одно- и двухконтурных котлов

Этап подключения газового котла является важным шагом в обустройстве жилища. Удобство и комфорт проживания в доме зависят от характеристик используемых материалов и качества выполнения монтажных работ. «Обвязка котлов» представляет собой существенный аспект данного процесса.

Функции обвязки

Содержание статьи

• Функции обвязки
• Выбор труб
• Обвязка одноконтурного газового котла
  • 3.1 Основные элементы
  • 3.2 Обвязка с естественной циркуляцией
  • 3.3 Обвязка с принудительной циркуляцией
  • 3.4 Обвязка с бойлером
• Обвязка двухконтурного газового котла
  • 4.1 Конструкция
  • 4.2 Принципы обвязки
  • 4.3 Обвязка котла с бойлером
  • 4.4 Обвязка с электрическим водонагревателем
• Рекомендации по монтажу

Обвязка — это комплект приборов, устройств, и трубопроводов, используемых для передачи теплоносителя к батареям отопления. В структуру ее включена вся система теплоснабжения, исключая радиаторы.

Любое газовое оборудование потенциально опасно. Ошибки при установке приводят не только к проблемам с обогревом жилища, но и к взрывоопасной ситуации. При составлении проекта и монтаже необходимо неукоснительно соблюдать требования безопасности и нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Подбор схемы зависит от типа устанавливаемого котла, конструкционных и функциональных особенностей здания, вида системы теплоснабжения. Схему нужно заранее спланировать, подобрать оптимальные точки для установки оборудования, определить нюансы обустройства трубопроводов.

Котел — основной элемент системы теплоснабжения

Обвязка выполняет такие важные функции:

1. Контроль давления. При правильно устроенной обвязке нивелируется тепловое расширение, следовательно, давление не достигнет опасных значений.
2. Недопущение завоздушивания. Пробки в трубопроводе образуются из-за пузырьков воздуха. Эффективность обогрева снижается, так как батареи полностью не нагреваются при неизменном расходе топлива.
3. Предупреждение засоров. При неправильной обвязке котла в трубах и батареях велик риск образования ржавчины и окалины. Присутствие в жидкости даже мелких частиц мусора приводит к загрязнению всей системы. Это приводит к повышению расхода топлива и, соответственно, затрат на теплоснабжение при потере его качества.
4. Подсоединение дополнительных контуров. Допускается установка «теплого пола», накопительного бойлера.

Качество обогрева дома зависит от способа подсоединения газового отопителя к трубам и прочим элементам, потому план обвязки должен подбираться и разрабатываться заранее.

Выбор труб

Для врезки газового котла и выполнения разводки рекомендуется использовать металлопластиковые либо РР-трубы. По своим характеристикам они не уступают медным или оцинкованным, монтаж достаточно прост, стоимость ниже.

Разводка для батарей отопления производится металлопластиковыми трубами с использованием пресс-фитингов либо полипропиленовыми, с алюминиевым армированием. Недостаток пресс-фитингов — чувствительность к качеству монтажа: при малейшей неточности размещения происходит протечка. Полипропиленовый трубопровод под воздействием температуры выше 50 °С удлиняется. Для монтажа «теплого пола» пригодны и металлопластиковые, и полиэтиленовые трубы.

Обвязка одноконтурного газового котла

Основные элементы

В сборочный комплект одноконтурного котла обычно выходят такие элементы:

• радиаторы;
• расширительный бак;
• циркуляционный насос;
• предохранительный клапан;
• устройства для отвода воздуха;
• бойлер КН;
• фильтр-грязевик;
• гидрострелка.

Предохранительный клапан предназначен для сброса избыточного теплоносителя при внезапно возросшем давлении в контуре. Лишняя вода в системе выводится через дренажный патрубок в канализацию.

Большинство газовых агрегатов котлов оборудуются собственным бачком, используемым для сбора излишнего объема теплоносителя в контуре теплоснабжения. Вместимость емкости должна составлять порядка 10% от суммарного количества воды либо антифриза в системе. Если собственного бака, поставляемого в комплекте с агрегатом, недостаточно, необходимо установить дополнительный.

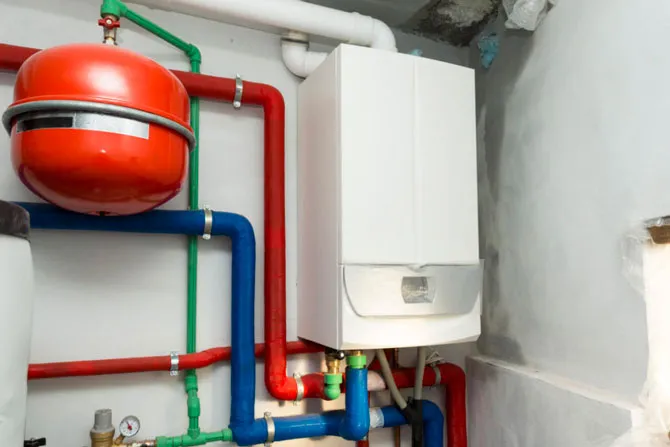

Расширительный бак

Отводчик воздуха включается в обвязочный комплект для недопущения завоздушивания контура, образующегося после удаления теплоносителя.

Для «превращения» одноконтурного котла в двухконтурный и получения кроме отопления еще и горячей воды, ставится бойлер косвенного нагрева.

Циркуляционный насос добавляется в обвязку при недостаточной мощности насоса, идущего вместе с газовым отопителем, неспособности его создать требуемый напор. Мощность насоса обычно принимается 50-200 Вт, при необходимости ее можно увеличить.

Гидрострелка — отвод с патрубками, предназначенными для подсоединения дополнительных контуров. Элемент позволяет связать в единой системе несколько отопительных приборов с различной температурой и давлением теплоносителя.

Фильтр-грязевик врезается в подводящую трубу. Он предназначен для защиты теплообменника котла от проникания в него взвешенных частиц из системы теплоснабжения, которые могут негативно сказаться на работоспособности агрегата.

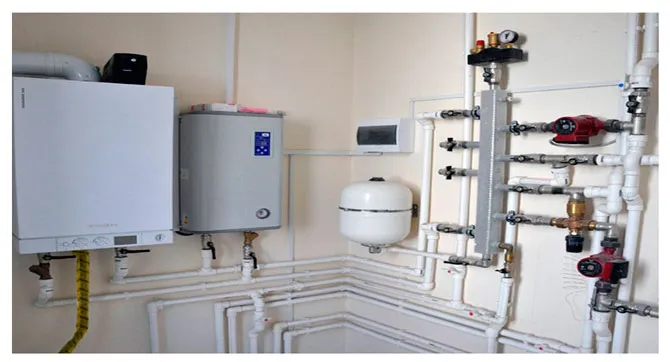

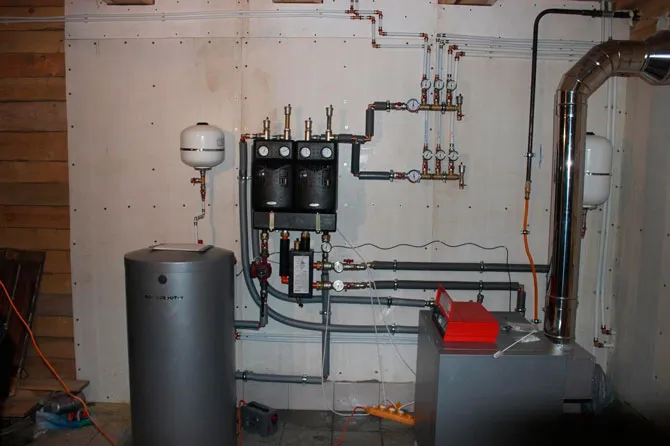

Система в сборе

Предохранительный и воздухоотводящий краны объединяются в блок безопасности. Его ставят на трубе, выводящей нагретый теплоноситель из отопителя, в которой температура и давление имеют максимальные значения. Насос ставится до котла в точке с наименьшей температурой теплоносителя. Бак-расширитель размещается в любом месте контура на небольшом расстоянии от отопителя.

Для врезки в систему газового отопителя с одним контуром используются такие способы обвязки:

• с гравитационной циркуляцией теплоносителя;
• с принудительным перемещением;
• совместно с бойлером косвенного нагрева.

Внизу одноконтурного котла любого производителя и модели имеется три патрубка. К ним подсоединяются:

• подача прогретого теплоносителя в батареи отопления;
• подача газа;
• обратка для холодного теплоносителя из батарей назад в котел.

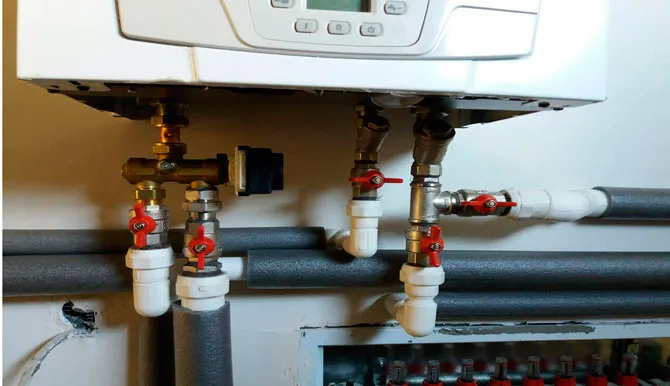

Подключение газового котла

Схемы обвязки одинаковы для аппаратов напольной и настенной установки.

Обвязка с естественной циркуляцией

Система теплоснабжения с естественным током теплоносителя отличается полной энергонезависимостью. Блок безопасности в ней состоит лишь из расширительного бачка. В большинстве случаев перед теплообменником устанавливается сбросник для полного слива теплоносителя. Вместо мембранного бака допускается применение любой герметичной металлической либо пластиковой емкости.

Для обеспечения естественного перемещения теплоносителя в высшей точке системы устанавливается бак-расширитель, в низшей должен располагаться отопительный агрегат. Розливу придается постоянный уклон с таким расчетом, чтобы теплоноситель мог свободно подняться в расширительный бачок, а после — спуститься к котлу. Гидравлический напор в такой схеме создается за счет перепада высоты между батареями и теплообменником.

Для обеспечения требуемой скорости перемещения теплоносителя минимальный диаметр трубы должен составлять 32 мм.

Дополнительно в схему можно добавить насос для распределения теплоносителя, но для его работы потребуется подключение к электросети. Насос подключается параллельно основному контуру и отсекается обратным клапаном либо шаровым краном. При выключении насоса они перекрываются и теплоноситель свободно циркулирует, подчиняясь законам гравитации.

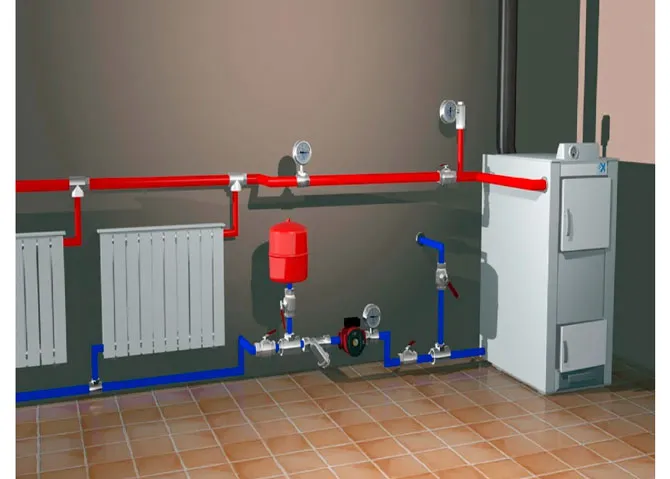

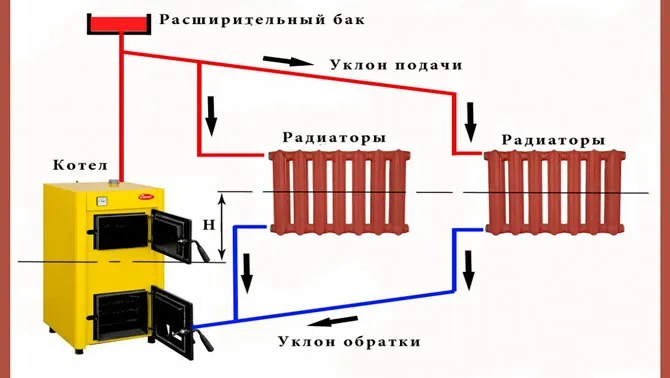

Гравитационная система

Обвязка с принудительной циркуляцией

Такой вариант отличается простотой управления. Монтаж при этом получается дороже и сложнее, но в результате — тепло и уют в каждой комнате.

Обвязка в системе с принудительной циркуляцией

Система отопления получается энергозависимой, перестраховки желательно оборудовать ее так, чтобы при проблемах с электроэнергией циркуляцию теплоносителя можно было перевести в гравитационный режим.

Схема обвязки усложняется монтажом вспомогательных приборов, требующих в процессе работы периодического осмотра и обслуживания. Без опыта обращения с этими устройствами требуется привлечение сторонних специалистов и оплата их труда.

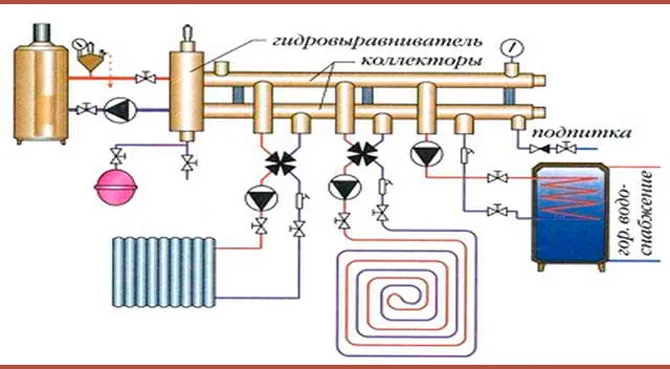

Схема с гидровыравнивателем

Гидровыравниватель добавляется в схему при необходимости создания нескольких одновременно работающих контуров. Мощность котла для их подключения принимается от 50 кВт.

Для сокращения числа приборов отопитель можно подключить по комбинированной схеме — с первичными и второстепенными кольцами. В каждом из них устанавливается свой циркуляционный насос. При мощности котла менее 50 кВт в обвязку также добавляются коллекторы, в противном случае будет наблюдаться неравномерный прогрев радиаторов.

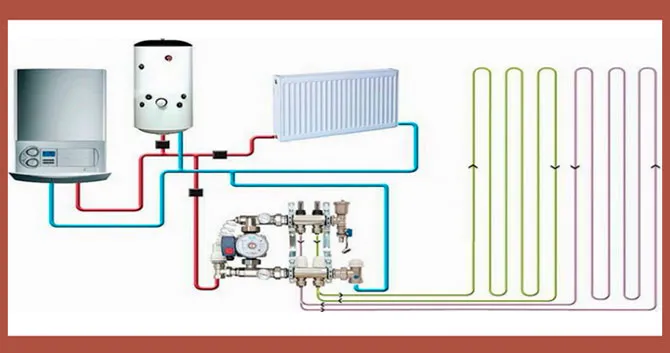

Комбинированная система

Схемы комбинированного типа отличаются экономичностью. Особенно эффективны при обогреве комнат от «теплого пола», функционирующего на обратке от радиаторов. Благодаря этому энергоресурсы расходуются наиболее рационально.

Обвязка с бойлером

Для обеспечения горячего водоснабжения от одноконтурного котла необходима его соединение с бойлером КН. В устройстве имеется собственный теплообменник, выступающий в роли вторичного контура. Через него перемещается теплоноситель, нагреваемый в газовом котле.

Подсоединение БКН выполняется к трубам подачи и обратки параллельно системе теплоснабжения. К баку бойлера подключаются трубы: по одной в прибор приходит холодная вода из водопровода, по другой выходит горячая.

Обвязка двухконтурного газового котла

Конструкция

Газовый двухконтурный котел — это своеобразная котельная. В нее входят:

1. Теплообменники. Основной применяется для разогрева теплоносителя, второй — для передачи горячей воды в систему ГВС.
2. Насос циркуляционный. Прибор встроен в котел, благодаря чему искать подходящий по мощности насос и заниматься отдельной его установкой не нужно.
3. Бачок расширительный. Подбирается по размерам системы теплоснабжения и производительности котла.

Принципы обвязки

К двухконтурному котлу подсоединяется пять труб, четыре из них предназначены для ввода/вывода воды. По пятой трубе поступает газ, она подключается через газовый вентиль к горелке.

С трубами для воды сложнее:

• одна соединяет обратку отопительной системы с трубкой для первого теплоносителя;
• вторая соединяет с обратной стороны тот же патрубок с трубой подачи;
• третья труба используется для подсоединения водопровода с патрубком вторичного теплообменника;
• четвертая — второй патрубок теплообменника с трубой подачи разогретой воды в систему ГВС.

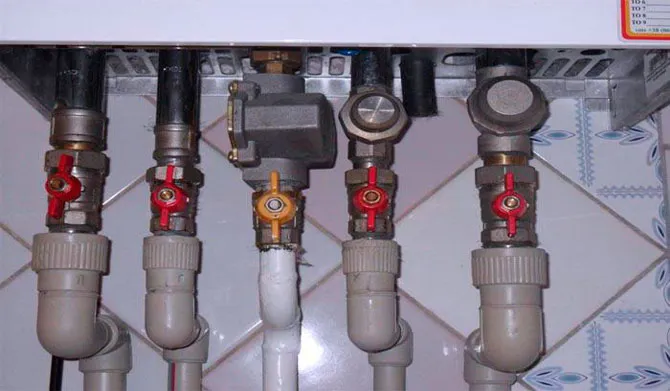

Пример подключения котла

В трубопровод двухконтурного котла вмонтирован трехходовой клапан, работающий от автоматики отопителя. При включении подачи горячей воды отключается отопление.

Процесс можно описать так:

1. Перераспределение теплоносителя из главного теплообменника.
2. Клапан трехходовой перекрывает контур теплоснабжения и перенаправляет поток жидкости во второстепенный теплообменник. В нем нагревается холодная вода.
3. При потреблении горячей воды клапан находится в запирающем положении. После закрытия смесителя он автоматически переключается на теплоснабжение.

Схема работы не совсем удобна, так как для большой семьи вырабатываемой горячей воды явно не хватает. При этом обеспечивается только одна точка водопотребления, к примеру, душ либо кухня. Вода получится не горячая, а только теплая — котел не успевает прогреть ее до требуемой температуры.

Выход есть: установка дополнительного бойлера любого объема.

Обвязка котла с бойлером

Количество выводов для подключения труб остается прежним. Меняется сама схема ГВС, в которой второстепенный теплообменник замыкается с контуром бойлера.

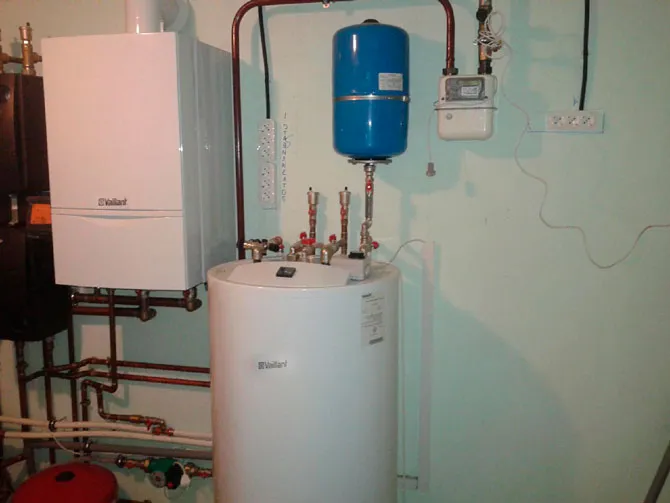

Обвязка котла с бойлером

Изменения в схеме:

• первый выход второстепенного теплообменника подсоединяется к вводному патрубку бойлера;
• второй выход соединяется с выводящим патрубком водонагревателя.

Водопровод с теплообменником не соединяется, а напрямую контактирует с водонагревателем. Из него вода и попадает в контур ГВС. Таким образом, к бойлеру подходят те же четыре подключения водяных труб.

Преимущества схемы:

1. Водопроводная вода не отличается чистотой, что ведет к быстрому засорению теплообменников. Уже спустя год использования котла они требуют очистки или ремонта.
2. Трехходовой клапан переключать не нужно. При работе смесителя и потреблении нагретой воды система обогрева функционирует в обычном режиме.

Такая схема подходит для домов, в которых уже установлены двухконтурные котлы, но горячей воды не хватает. Чтобы не приобретать одноконтурный агрегат и переделывать всю систему, можно купить подходящий по вместимости бойлер и врезать его в существующую схему.

Обвязка с электрическим водонагревателем

Существует еще один вариант, позволяющий нагревать воду в необходимых объемах до требуемой температуры. Для этого используется электрический накопительный водонагреватель.

Схема обвязки почти повторяет предыдущую, кроме небольших нюансов:

• первый выход вторичного теплообменника присоединяется к холодному водоснабжению;
• другой патрубок подключается к электронагревателю;
• труба от водонагревателя отводится к системе ГВС.

При включении крана горячей воды в душе или на кухне котел функционирует в том же режиме, что и при прямой подаче — включается трехходовой клапан. Но вода сперва подается в накопитель, где ТЭНом прогревается до установленной температуры.

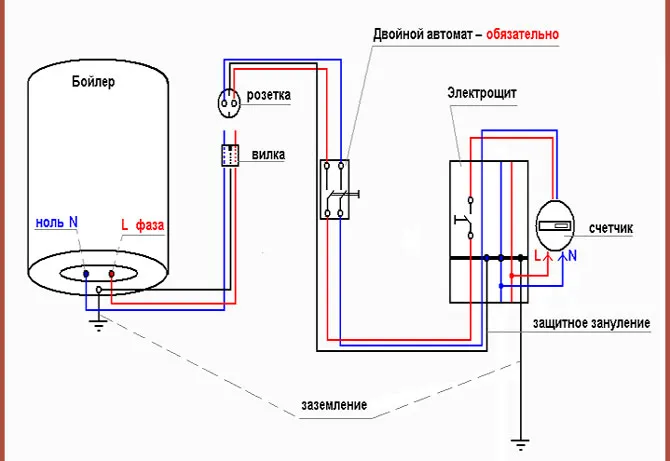

Подключение электрического водонагревателя

Достоинства схемы:

• постоянное наличие горячей воды для домашних нужд в требуемом объеме;
• снижение расхода топлива на нагреве воды.

Рекомендации по монтажу

Для каждой системы обогрева подбирается свой вариант обвязки и способы ее монтажа могут существенно разниться. Но есть ряд одинаковых правил, которых нужно придерживаться:

1. По требованиям СНиП уровень установки котла всегда принимается ниже положения радиаторов. Напольные отопители устанавливаются на негорючие поверхности — бетон, металл, глина. Должен обеспечиваться беспрепятственный доступ к настенным агрегатам. В котельной предусматривается наличие вытяжки и освещения.
2. При установке коаксиального дымохода все монтажные стыки требуют герметизации.
3. По завершении монтажа котла и дымохода устанавливается блок безопасности: сначала манометр, после предохранительный клапан, за ним — воздухоотводящее устройство.
4. К коллектору подсоединяется труба сечением 1¼ дюйма, в которую врезается блок защиты, гидрострелка, насос и второй воздухоотводчик.
5. Подача теплоносителя от гребенки к батареям организуется посредством трех труб сечением 1 дюйм, свободные патрубки заглушиваются.
6. При обустройстве комбинированной системы контур «теплого пола» оборудуется индивидуальным насосом.
7. Расширительный бачок размещается на участке от котла до гидрострелки.

Если ставятся специальные приборы, используемые для полной автоматизации работы котла, в схеме обвязки нужно предусмотреть возможность регулирования обогрева. Для этого на улице устанавливается датчик температуры, а в котельной — термостат.

Для обвязки одно- и двухконтурных газовых котлов могут применяться различные схемы. Выбор зависит от типа отопительных приборов, рода теплоносителя, необходимости подсоединения дополнительных контуров.

Ниже предлагаем посмотреть видео по теме.

5 грубейших ошибок монтажа газового котла с крупными последствиями:

Схема подключения, обвязки газового настенного котла:

Какие трубы лучше для котла?

Для выбора оптимальных труб для котла необходимо учитывать несколько факторов:

1. Тип котла: разные типы котлов могут требовать разные типы труб. Например, трубы для газовых котлов могут отличаться от труб для твердотопливных котлов.

2. Размер и диаметр труб: правильный выбор диаметра труб важен для обеспечения эффективной работы котла. Если диаметр трубы будет недостаточным, это может привести к образованию накипи, снижению теплообмена и ухудшению эффективности котла.

3. Материал труб: трубы для котлов могут быть изготовлены из различных материалов, включая сталь, медь, алюминий и нержавеющую сталь. Каждый материал имеет свои преимущества и недостатки. Например, медные трубы хорошо сопротивляются коррозии и имеют высокую теплопроводность, но также могут быть дороже, чем трубы из других материалов.

4. Условия эксплуатации: при выборе труб для котла следует учитывать условия эксплуатации, такие как температура, давление и химический состав топлива. Некоторые типы труб могут быть более подходящими для определенных условий, чем другие.

В общем, лучше выбирать качественные трубы с учетом конкретных требований вашего котла и условий эксплуатации. Рекомендуется проконсультироваться с профессиональным специалистом, чтобы выбрать наиболее подходящие трубы для вашего котла.
