Собственный ремонт электрического конвектора для отопления

Электрические конвекторы для обогрева имеют достаточно простую структуру. Этот факт способствует их доступности и долговечности. Тем не менее, ни одно устройство, включая системы отопления, не застраховано от случайных поломок.

Ремонт конвекторов с механическим управлением

Вы уже знаете, что конвекторы отопления подразделяются на приборы с электронным и механическим управлением. Ремонту своими руками поддаются обе модификации. Другое дело, что «механика» ремонтируется гораздо легче, так как лишена тонкой электроники. Из инструментов вам понадобятся отвертки и кусачки, из измерительных приборов – мультиметр или тестер. Также понадобятся начальные знания в области электротехники, ведь вам нужно будет представить в голове схему конвектора.

Если после разборки вы где-то увидите черный нагар, то в первую очередь обратите свое внимание на этот элемент.

Ремонт конвекторных обогревателей начинается с разборки корпусов. Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют.

Прежде чем мы расскажем, как производится ремонт конвекторных обогревателей своими руками, полезно вспомнить устройство конвектора отопления с механическим термостатом:

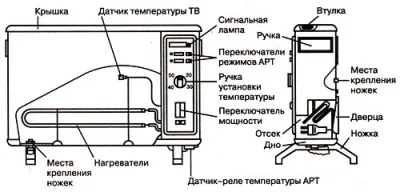

Устройство конвекторного обогревателя с механическим управлением.

• Выключатель – обеспечивает полный разрыв электрической цепи, отключая агрегат от розетки;
• Предохранители – защищают электросеть от перегрузок, срабатывая при коротком замыкании;
• Механический термостат – контролирует температуру воздуха, включая и выключая нагревательный элемент конвектора отопления;
• Нагревательный элемент – чаще всего представляет собой ТЭН закрытого типа, запаянный в металлическую трубку.

Итого, перед нами почти весь список того, что может здесь сломаться. Ремонт такого конвектора своими руками не отягощен какими-либо сложностями, нужно только разобраться в его устройстве.

Перед тем как начинать какие-то работы, советуем вспомнить про гарантию. Загляните в документы на сломанный аппарат и убедитесь, что гарантийный срок уже прошел. Если гарантия все еще действует, советуем поискать сервисный центр. Например, для того чтобы отыскать сервис по ремонту конвекторов Timberk, достаточно воспользоваться любой поисковой системой.

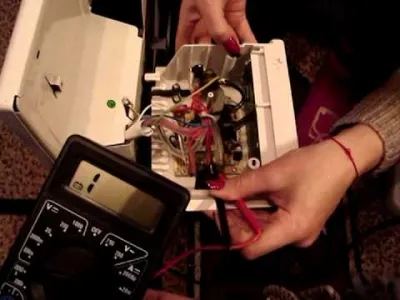

Аккуратно прозвоните все узлы конвектора мультиметром.

Ремонт конвектора отопления своими руками начинается с проверки поступления питающего напряжения из электросети. То есть, нам нужно проверить целостность кабеля и вилки. Берем в руки мультиметр и проверяем наличие электрического тока на конце питающего кабеля. Если тут ничего нет, следует заменить сам кабель или вилку. Не мешало бы проверить и саму розетку – вполне возможно, что сломалась именно она.

Выполняя ремонт конвекторов отопления своими руками, не забудьте проверить выключатель. Конвекторные обогреватели представляют собой довольно мощное оборудование, поэтому контактные группы в тумблерах могут искрить. Со временем это приводит к полному отсутствию контакта. Вышедший из строя тумблер можно заменить или прочистить – разбирайте его аккуратно, так как имеющиеся внутри мелкие детальки с пружинками имеют свойство разлетаться по всему столу.

Если с выключателем все хорошо, продолжаем ремонт конвектора своими руками – проверяем термостат. В холодном состоянии его контакты замкнуты, поэтому они легко «прозваниваются» мультиметром. Если термостат неисправен, следует отыскать такой же узел и заменить его – так будет проще. В некоторых агрегатах термостат объединен с выключателем, поэтому замене подлежит все и сразу.

Если все предварительные цепи целые, у нас остается последний подозреваемый – это ТЭН. Именно он может стать основной причиной выхода конвектора отопления из строя. Ремонт этого узла своими руками невозможен, так как нагревательные элементы не ремонтируются – вам нужно найти аналогичный ТЭН и подвергнуть его замене.

Определить исправность или неисправность ТЭНа поможет его сопротивление:

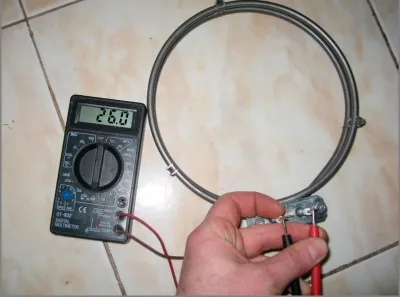

Проверьте сопротивление ТЭНа конвектора.

• Бесконечное – здесь налицо обрыв;
• Нулевое – произошло короткое замыкание;
• 30-50 Ом – ТЭН вполне «здоров».

Кстати, если конвектор не работает по причине того, что в щитке срабатывают «автоматы», проверьте сопротивление между контактами ТЭНа и его корпусом (а также корпусом всего прибора).

Ремонт конвекторов с электронным управлением

Электронное управление реализовано во многих конвекторах отопления. Их ремонт своими руками затруднен, так как проверить управляющий узел, не имея специальных знаний в области электроники и схемотехники, просто невозможно. Но попытка не пытка – попробуем хотя бы примерно определить, что здесь сломалось.

Ремонт конвектора своими руками начинаем с самого простого прозвона кабеля питания, идущего от розетки. Нам нужно убедиться, что он цел, и что по нему в обогреватель поступает электрический ток. Одновременно с этим убеждаемся в целостности розетки. Неисправный кабель смело выбрасываем и монтируем новый – не забудьте подобрать провод с подходящим сечением, учитывая мощность ремонтируемого конвектора отопления.

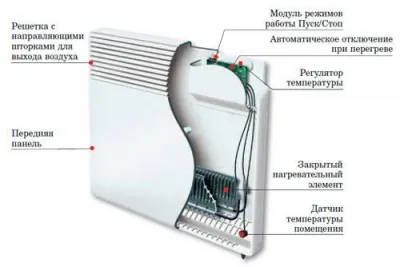

Устройство прибора с элетронным управлением.

Далее необходимо проверить плавкие предохранители. Они могут выйти из строя в результате поломки каких-либо внутренних узлов, либо в результате скачка напряжения в питающей электросети. Сгоревшие плавкие предохранители подвергаем замене и включаем технику в сеть – если все нормально, и нагрев пошел, собираем обогреватель и устанавливаем его на штатное место.

Если предохранители снова вышли из строя, то дальнейший ремонт своими руками сводится к проверке нагревательного элемента – скорее всего, его тестирование покажет наличие короткого замыкания. Также не исключен выход из строя блока управления. Неисправный ТЭН следует вынуть и выбросить, установив на его место исправный узел. Если же последним подозреваемым оказался управляющий модуль, придется отправиться в сервисный центр.

Ремонт в сервисном центре

Если ремонт конвектора отопления своими руками оказался невозможным, следует обратиться в ближайший сервисный центр. Найти адреса можно в интернете или в паспортах к оборудованию. Авторизованные сервисы могут принимать в ремонт обогреватели почти любых марок – это Ballu, Nobo, Электролюкс и многие другие. Также во многих городах работают неавторизованные мастерские – цены тут чуточку ниже, но ни о каком гарантийном ремонте здесь не может идти и речи.

Если гарантия закончилась, то мы в любом случае советуем сначала попробовать провести ремонт конвектора отопления своими руками. Благодаря предельно легкому внутреннему устройству, эти аппараты хорошо поддаются ремонтным работам. Вам останется лишь отыскать запасные детали и узлы – они продаются в некоторых мастерских и в специализированных интернет-магазинах.

Сколько тянет Электрический конвектор?

Электрический конвектор тянет электрическую мощность в зависимости от его мощности. Обычно мощность конвектора варьируется от 500 Вт до 3000 Вт. Это значит, что если у вас установлен конвектор мощностью 1000 Вт, то он будет тянуть 1 кВт электроэнергии. Кроме того, стоит учитывать, что конвекторы работают только во время отопительного сезона и не являются постоянными потребителями электроэнергии, если их выключать во время отсутствия в помещении.
