Теплый пол из полипропиленовых труб — особенности монтажа

В данной статье мы будем исследовать способ отопления пола с помощью использования полипропиленовых труб. Обычно полипропиленовые трубы используются для установки водопровода и устройства радиаторного отопления. Теплый пол из полипропиленовых труб является редким явлением, но эта технология имеет свое место в наше время. Обычно для создания теплого пола используется полиэтилен или аналогичные материалы.

Содержание:

• Особенности
• Обустройство теплого пола
• Подготовка – ключ к успеху
• Монтаж отопительных контуров
• Заключительные штрихи
• Видео

Особенности

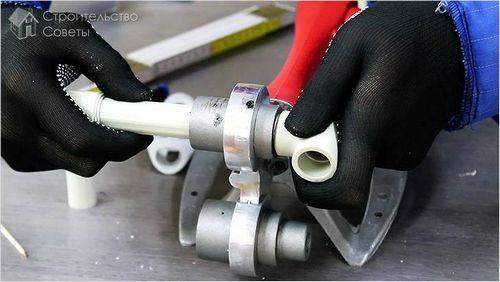

Полипропиленовые трубы прокладывают в каналах, грунте, в стене под слоем штукатурки, в шахтах или просто в открытом пространстве. За счет термической сварки образовывается монолитное соединение. На каждый стык требуется практически несколько минут. Среди других положительных свойств этого материала можно выделить:

• Стойкость к размораживанию.
• Механическая прочность.

Если труба по каким-то причинам замерзла, то после размораживания она не потеряет своей формы и механических свойств. Более того, рабочая температура полипропиленовой трубы составляет 75°С с давлением в 7,5 Атм. Такие прекрасные технические характеристики обеспечивают эксплуатационный срок не менее 25 лет.

Этот материал выдержит максимальную температуру 95°, без каких-либо негативных последствий. Однако в таком случае их технические характеристики ухудшатся, что сократит эксплуатационный срок.

Обустройство теплого пола

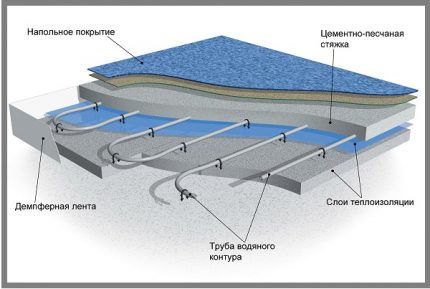

Для изготовления теплого пола из полипропиленовых труб потребуется создать такие же условия, как и при использовании обычных труб, например, сшитого полиэтилена. Сердцем отопительной системы также будет являться отопительный котел. Что касается отопительного пирога, то для его обустройства необходимо будет выполнить несколько процессов:

• Подготовка пола.
• Теплоизоляция.
• Укладка армирующей сетки.
• Монтаж полипропиленовой трубы.
• Стяжка.
• Монтаж финишного напольного покрытия.

Составление проекта является обязательным этапом. Благодаря ему можно грамотно распределить количество необходимой тепловой энергии. При этом следует учитывать материал, из которого сделан пол, стены, перекрытие и т.д.

В монтаж теплого пола включается установка коллектора. Его также можно сделать из полипропиленовых труб. При желании выполнить сборку коллектора можно своими руками, хотя такие конструкции из полипропилена продаются в готовом виде. Все зависит от ваших финансовых и технических способностей. Итак, предлагаем вам подробней ознакомиться с тонкостями монтажа теплого пола из полипропиленовых труб.

Подготовка – ключ к успеху

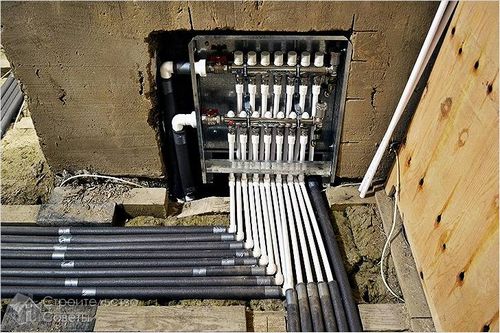

В первую очередь следует установить коллекторный шкаф, от которого отопительные контуры будут направляться по помещению. Также посредством его будет осуществляться контроль и регулировка теплоносителя, благодаря чему можно рассчитывать на комфортное пребывание в помещении.

Также стоит позаботиться об укладке гидроизоляционного слоя. Для этого идеально подойдет обычный полиэтилен. Стыкуется он скотчем. Также наклеивается демпферная лента по периметру всего помещения, благодаря которой будет осуществляться компенсирование температурного расширения стяжки.

После этого осуществляется укладка теплоизоляционного слоя. Для этого используется минеральная вата или другой соответствующий теплоизоляционный материал. Плюс к этому укладывается отражающая пленка, которая будет концентрировать тепло по направлению вверх.

Теплый пол, не оборудованный теплоизоляцией, будет иметь до 40% тепловых потерь.

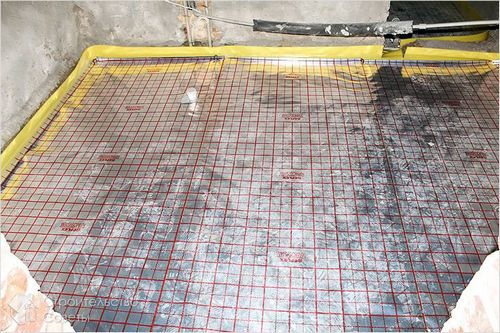

В заключение монтируется металлическая сетка, которая будет служить для двух целей:

1. Для крепления полипропиленовых труб.
2. В качестве армирующего слоя.

Монтаж отопительных контуров

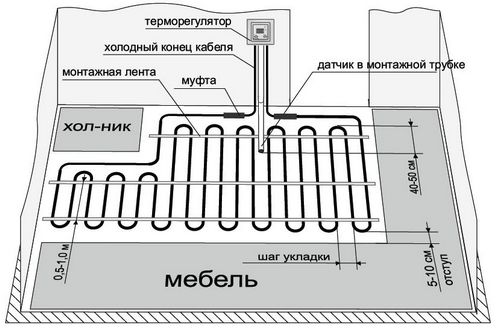

Шаг и диаметр укладки трубы будет полностью зависеть от обстоятельств. Возле окна, входной двери и внешней стены шаг труб можно сократить. Также труба не монтируется в местах установки мебели или других крупногабаритных предметов. Как говорилось выше, для крепления полипропиленовой трубы мы будем использовать армирующую сетку. Это самый рациональный вариант. Благодаря ему прокладка трубы проходит максимально равномерно, плюс ко всему увеличивается механическая прочность стяжки. К сетке трубы можно прикрепить специальными хомутами или простой проволокой. Если хотите ускорить процесс, то воспользуйтесь скобами.

Чтобы количество соединений было минимальным, используйте пропилен в катушках или рулонах. Плюс к этому вы сэкономите время на монтажных работах, а также деньги на покупке печных фитингов.

Когда будете крепить трубы к сетке, не стоит сильно затягивать хомуты. Иначе линейное расширение приведет к деформации полипропиленовой трубы. Длина одного контура не должна превышать 50 м, в крайнем случае – 80 м. Каждый контур подключается к гребенке. Если отопительных контуров у вас 7, то и выходов, соответственно должно быть 7.

Полипропиленовые трубы для теплого пола можно укладывать разными методами, например:

• Зигзагом – эта технология оправдана при параллельном подключении и исключительно для небольших помещений.
• Улитка актуальна для помещений с большой площадью. Благодаря чередованию труб холодной с горячей достигается равномерный прогрев пола и всего помещения. Это самый лучший метод обогрева.

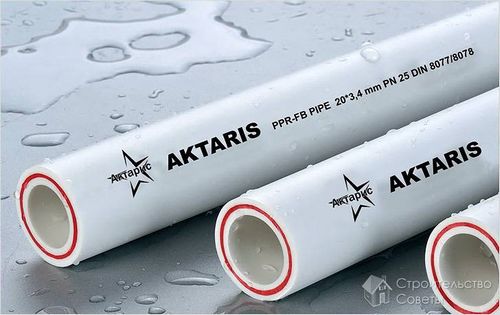

При выборе полипропиленовых труб, обращайте внимание на качество материала. Помните о том, что трубы будут расширяться при нагревании, поэтому именно их качеству стоит уделить особое внимание.

Заключительные штрихи

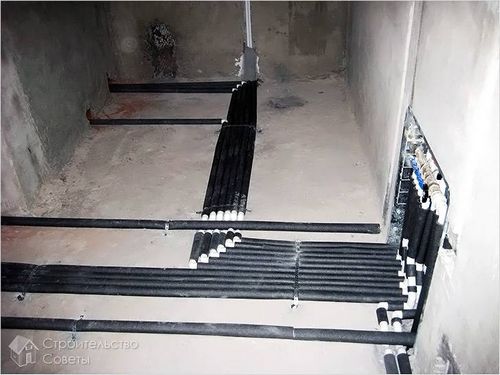

На последнем этапе каждый контур следует подключить к коллектору. При этом один конец контура подключается к подаче, другой – к обратке. После полного монтажа стоит убедиться в целостности всей системы. Для этого в трубы запускается вода под давлением. Теперь, проверьте каждый стык на предмет течи. Процесс запуска выполняется по такой технологии:

• Закачиваете нагретый теплоноситель в систему под давлением, которое в 1,5 раза выше рабочего и не ниже 6 бар.
• По прошествии получаса поднимаете давление до прежнего показателя.
• Эту процедуру следует проделать 3 раза, после чего оставляете систему на сутки.
• Если по истечении этого времени давление упадет не больше чем на 2 бара, то монтаж и запуск произведен правильно.

Если вы все еще переживаете за целостность системы, перед заливкой стяжки нагрейте воду до 80°С. Так, вы сможете проверить систему теплого пола из полипропиленовых труб на предмет герметичности каждого паечного соединения.

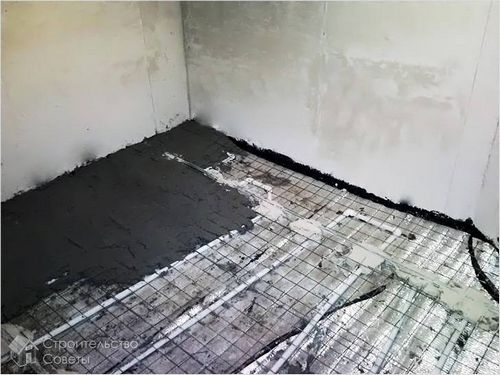

В самом конце остается залить всю конструкцию стяжкой. Заливается она по маякам. Теперь теплый пол готов к использованию, останется только дождаться полного высыхания бетона. Чтобы бетон был прочным, добавьте в него пластификатор. Так, мы узнали о том, как сделать теплые полы из полипропиленовых труб.
