Терморегулятор для теплого пола

Устройство для автоматического контроля температуры в комнате, или термостат, служит для поддержания заданной температуры в комнате. Хотя система теплых полов может работать и без него, в этом случае придется регулярно включать/выключать подогрев, что ухудшит экономическую эффективность системы.

Содержание:

• Принцип работы — термодатчики
• Классификация терморегуляторов
  • Механический терморегулятор
  • Цифровой терморегулятор
  • Программируемые терморегуляторы
• Выбор терморегулятора
• Монтаж и подключение термодатчика

Принцип работы — термодатчики

Работа терморегулятора выстроена по принципу: «вызов-ответ». Где в качестве вызова, служит информация, поступающая с термодатчиков. Все терморегуляторы снабжаются термодатчиками. В зависимости от модели и спецификации термостата, термодатчиков может быть несколько.

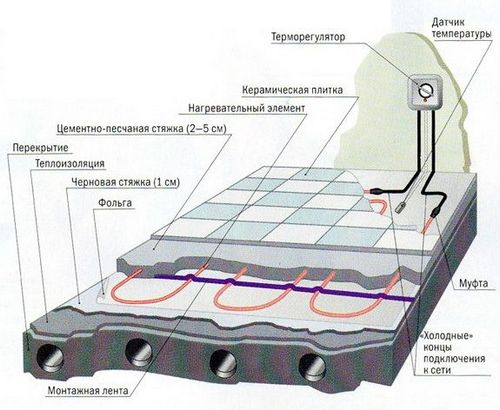

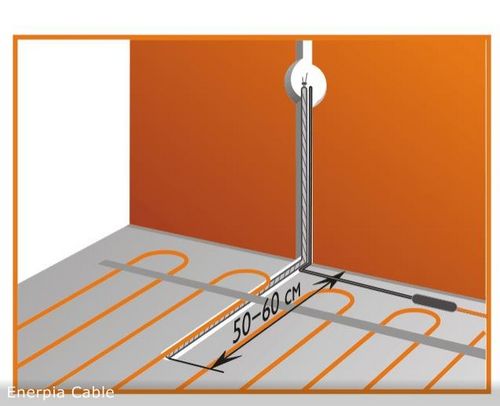

Термодатчики могут быть контактные или бесконтактные. Контактный термодатчик интегрируется в стяжку пола, рядом с нагревательным контуром. Термодатчик должен находиться от нагревательного элемента минимум в 3 см. Он снимает показания непосредственно с пола. Использование таких устройств оправданно в том случае, если система теплых полов не является основным источником тепла в помещении. В этом случае, терморегулятор будет контролировать заданную вами температуру на поверхности пола. И температура в самом помещении, для него не существенна.

СОВЕТ: размещайте провода термодатчика в гофротрубе. При его поломке, на замену потребуется всего 10-15 минут.

В том случае если система теплых полов является основным источником тепла, то потребуется бесконтактный термодатчик. В стандартном исполнении, они интегрируются в сам контроллер, но достаточно распространенны модели, в которых внешний датчик можно размещать в любом месте комнаты. В этом случае, рекомендуется поместить термодатчик:

• на высоте 1,1-1,4 м от пола;
• в закрытом от прямых солнечных лучей месте;
• с защитой от сквозняков.

Такой подход позволит контролировать не только нагрев напольного покрытия, но и температуру воздуха в комнате. Связь между бесконтактным термодатчиком и регулятором теплого пола, организуется по проводам, а в некоторых моделях через модуль Bluetooth или Wi-Fi.

Нередко производители продают сразу комплект теплого пола с терморегулятором. В этом случае вовсе не нужно заботиться о подборе дополнительных устройств.

Классификация терморегуляторов

Для термостатов имеется несколько вариантов градаций. Самый объективный, по способу управления:

• Механический (аналоговый).
• Цифровой.
• Программируемый.

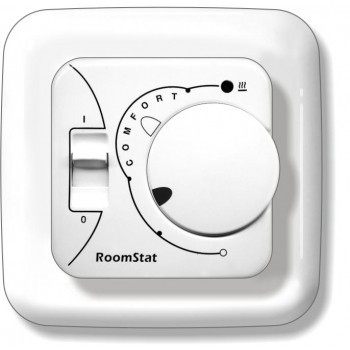

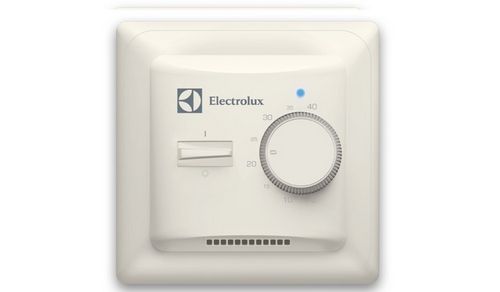

Механический терморегулятор

Это самый простой вид термостата. Небольшая пластиковая коробочка, с градуированным колёсиком для выставления необходимой температуры нагрева и кнопка включения/отключения. Всегда имеет три пары клемм:

1. Входное напряжение.
2. Выходное напряжение.
3. Для термодатчика.

Точность регулировки 1°C.  Стоимость такого регулятора начинается от 750 рублей. Ни каких дополнительных функций и возможностей он предоставить не может, в силу простоты конструкции. С одной стороны это предполагает большую надёжность, но вместе с тем, это на порядок понижает возможности экономии на отоплении. Дело в том, что заданная температура пола будет поддерживаться вне зависимости от времени суток. А меж тем, в будний день, когда дома никого нет, подогрев можно было бы и отключить.

Большинство пользователей, которые во время монтажа установили для себя механический терморегулятор для теплого пола, достаточно быстро перешли на электронные модели.

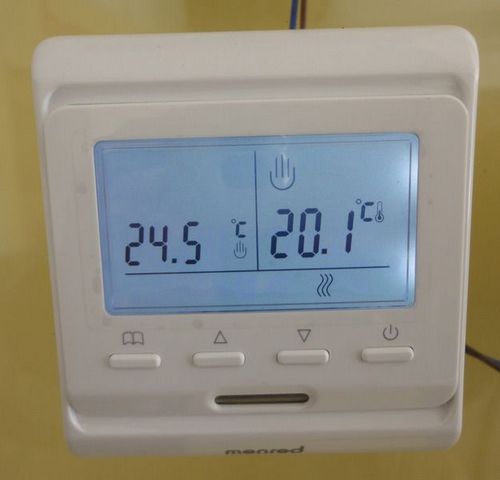

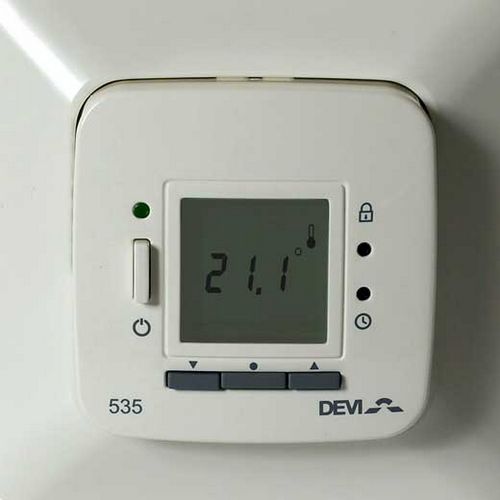

Цифровой терморегулятор

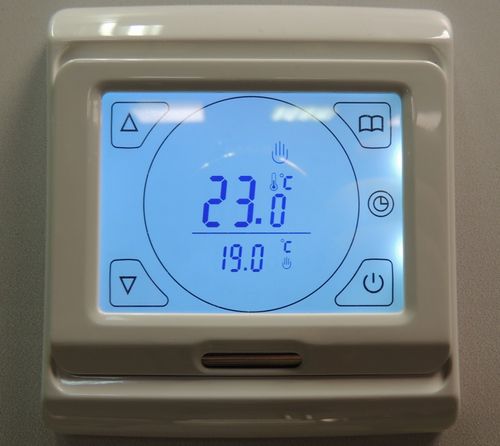

Это чуть более сложное и дорогое устройств. Но сложность его только в исполнении, функционал расширен незначительно. Отличить его можно даже по внешнему виду – на нём присутствует цифровой дисплей. В самом простейшем исполнении, электронный термостат имеет те же три пары клемм. В некоторых моделях присутствует градуированное колёсико, но у большинства встроены кнопки  для введения необходимых параметров работы. Кроме основных функций, они могут иметь встроенные предустановки для работы днём или ночью. Например, при работе днём, включение нагревательных элементов производится на полную мощность, а в ночное время на 70% от максимума.

Дизайн корпуса, подсветки и украшательства, могут изменяться от модели к модели, при этом существенно влиять на стоимость. Цены на электронные терморегуляторы (Теплолюкс, Devi, Легранд и подобные) в самом просто исполнении, начинаются от 1500 рублей. Могут быть как сенсорные, так и кнопочные.

Такие терморегуляторы могут быть двухзонными, т.е. управлять температурой в разных комнатах или зонах комнаты.

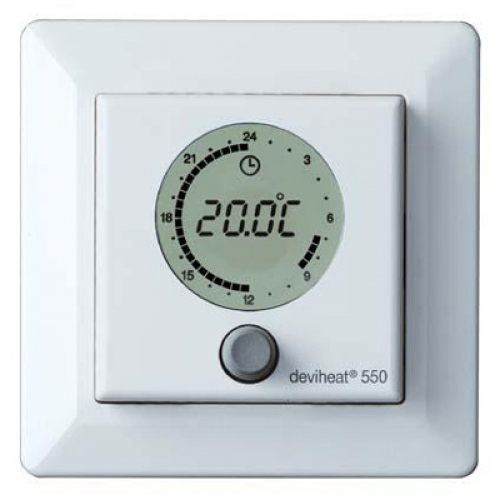

Программируемые терморегуляторы

Это исключительно сложное и удобное устройство для использования возможностей электрического теплого пола на 100%. Во первых, в таких регуляторах имеется многофункциональный жидкокристаллический дисплей, на котором отображается не только температура поверхности пола, но и:

• Дата.
• Время.
• Режим работы.
• Потребляемая мощность.
• Прогнозируемый расход электроэнергии.

И ещё ряд полезных данных. Важным преимуществом такого регулятора, является возможность задания циклических программ на разные отрезки времени: сутки, неделя, месяц. При этом, неделя может быть сформирована по разным схемам: 7 или 6 1 или 5 2. Выгода от использования таких режимов, проявляется в удобстве программирования.

Например, программирование недели в режиме 5 2.

Будни:

1. Включение в 5.30 – выключение 8.00. Подавая питание на нагревательные элемент за час до пробуждения, термостат обеспечит комфортную температуру к моменту пробуждения. Отключается питание после ухода на работу.
2. Включение 17.00 – выключение 23.30. К вашему возвращению с работы, пол будут тёплые. А после отхода ко сну, нагрев полов прекратится.

Выходные:

1. Включение 7.00 – выключение 00.30. В эти два дня, нагрев полов будет работать весь день.

Это простейший вариант. Большинство программаторов, обеспечивают задание 5 режимов работы на каждый день. Цикличность вы подбираете самостоятельно. У таких устройств, уже не 3 пары клемм, а больше. Их количество зависит от объёма контролируемых помещений. И это ещё одно важное отличие.

Программируемые терморегуляторы, в большинстве случаев могут контролировать температуру в нескольких помещениях, при этом подразумевается, что в каждом помещении смонтирован свой нагревательный контур. Значит, в каждом помещении должен быть ещё и свой датчик температуры. Термостаты, которые могут контролировать работу нескольких нагревательных контуров, называются мультизональными. Управление каждой зоной полностью независимо.

Стоимость программируемых терморегуляторов для теплого пола зависит не только от производителя, но и от наличия дополнительных опций. Самый простой прибор этого класса будет стоить в районе 2500 рублей. Но имеются модели, стоимостью в десятки тысяч рублей. Эти модели больше подходят для систем «Умный дом». Они имеют на своём борту модуль Wi-Fi, и передают всю информацию на домашний компьютер (ноутбук).

Настройка режимов работы осуществляется непосредственно через клавиатуру и дисплей ПК. Такие модели зачастую имеют возможность управления через Интернет.

Выбор терморегулятора

Самостоятельно комплектуя систему тёплого пола, следует ответственно относиться к выбору и терморегулятора для теплых полов. Выбирают его по следующим параметрам:

1. Количество контролируемых зон.
2. Суммарная мощность нагревательных элементов.
3. Стоимость.

Первый параметр важен в том случае, если электрические теплые полы смонтированы в нескольких комнатах. Мощность не менее важный показатель, даже в том случае, если нагревательный контур установлен в одной комнате. Остальные характеристики, зачастую являются лишь хорошо замаскированным маркетинговым ходом.

Монтаж и подключение термодатчика

Терморегуляторы выпускаются накладные и встраиваемые. Встраиваемый регулятор помещается на стене в нише, и закрывается декоративной накладкой. В таком виде он напоминает выключатель. Накладной термостат, фиксируется поверх стены. В первую группу почти не входят программируемые терморегуляторы, у них слишком большой размер. Терморегулятор для теплого пола следует устанавливать на такой высоте, которую рекомендует производитель.

Чаще всего такое встречается у приборов, с встроенным термодатчиком. Во всех остальных случаях, решение остаётся за вами. Единственное на что следует обратить внимание, так это на защиту от детей. Несмотря на то, что почти все подобные приборы снабжены функцией «защита от детей», не следует размещать регулировочную аппаратуру в их прямой доступности.

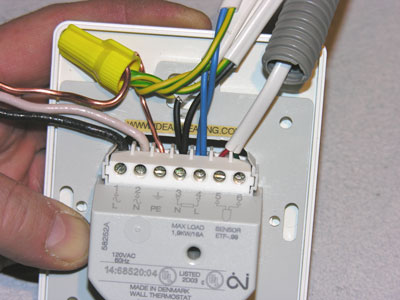

Подключение регулятора своими руками – весьма сложный процесс. Дело в том, что некоторые производители отмечают на клеммах, где должна подключаться фаза, а где ноль. Обычно это касается только входного напряжения. И в случае изменения полярности, прибор может выйти из строя. Вместе с тем, на клеммах к термодатчику и к контурам, таких отметок нет. Но по своему опыту, мы можем дать совет: если термодатчик работает не корректно, то поменяйте местами провода на клеммах.

По сути же, для подключения достаточно по инструкции соединить все приходящие провода.

Терморегуляторы снабжены контактом для заземления. Некоторые модели термостатов, без заземления не включаются.

Сложности с выбором терморегулятора возникают только во время рассматривания картинок и ознакомления с инструкцией. Зная основные требования к этому устройству, подобрать модель по своим запросам, можно прямо в магазине. Главное, не обращать внимание на навязчивые советы продавцов.
