Тупиковая система отопления — схема для частного дома.

В жилых домах частного сектора типичными схемами отопления являются двухтрубные, в то время как однотрубные схемы редко используются. В существующем практическом применении существует несколько вариантов. Каждый из них подбирается в зависимости от условий жилого помещения. Если кольца, по которым течет теплоноситель, не совпадают по размеру, то такая схема называется тупиковой.

Содержание:

• Что из себя представляет
• Виды тупиковых систем
  • Горизонтальная схема
  • Схема отопления в вертикальном исполнении

Что из себя представляет

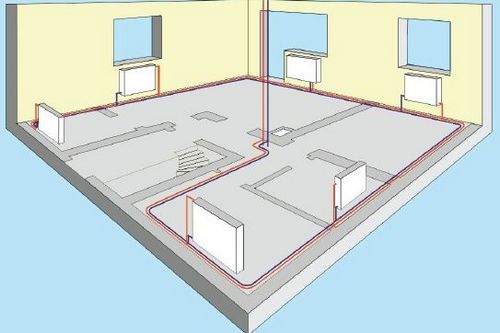

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

• горизонтальный, где применяется горизонтальная разводка трубопроводов;
• вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

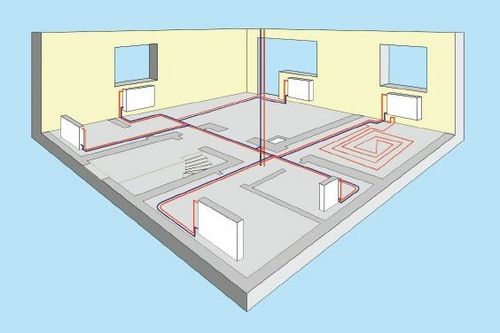

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью. Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения.

Важно знать: монтировать трубопровод в случае его бетонирования или оштукатуривания необходимо из полимерных труб по технологии соединения на надвижной гильзе.

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины.  При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод.

Эта система даёт возможность подключать:

• контур — теплый пол;
• контур — сушильные полотенца.

Подключаются эти контуры с применением смесительного модуля, который состоит из:

• насоса циркуляции, который придаёт динамику движения теплоносителю;
• вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

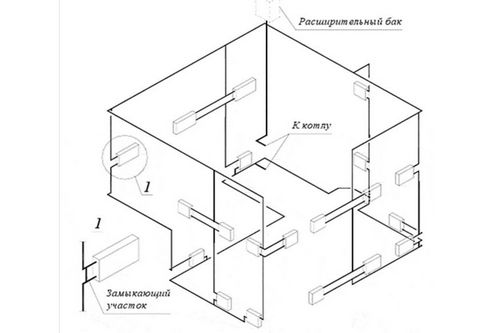

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

• первая проходит по первому этажу;
• вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

• количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
• должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
• должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.
