Чертежи и расчеты армирования ростверка свайного фундамента

Армирование ростверка свайного фундамента представляет собой значительно важный и ответственный этап, с которого начинается ведущая часть строительных процессов при возведении любого здания. Особое внимание следует уделить тщательному выполнению устройства фундаментов в строгом соответствии с требованиями проектной документации.

Для монолитных конструкций достаточно важной частью работ является армирование ростверка. От качества связанной арматуры во многом зависит прочность всей конструкции. Произвести армирование можно самостоятельно, предварительно ознакомившись с технологией данного вида работ.

Что такое ростверк

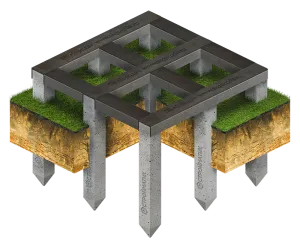

Ростверк – это монолитный элемент основания здания, соединяющий отдельно стоящие столбы или сваи в единую систему. Он изготавливается в виде ленточного фундамента, на который устанавливаются несущие и внешние ограждающие конструкции строения. Лента равномерно распределяет нагрузки по всему основанию здания, которое в свою очередь передаёт их грунту.

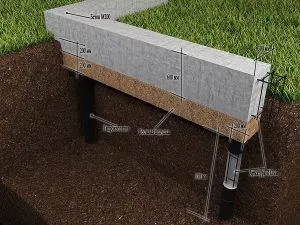

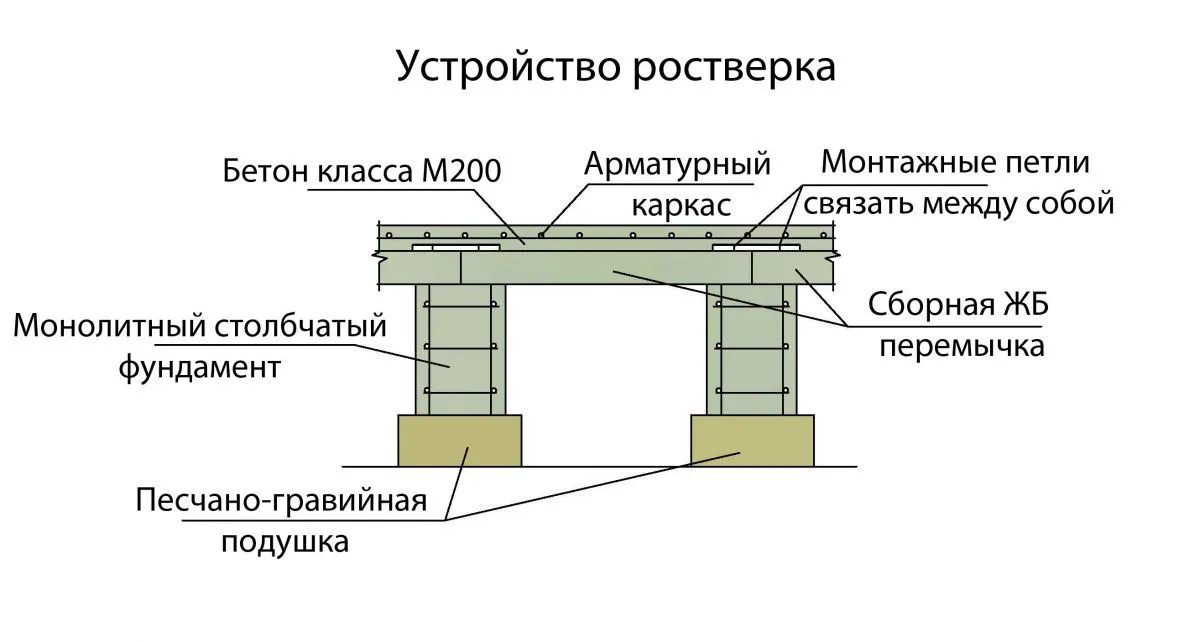

Схема устройства ростверка

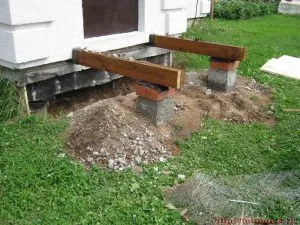

Ростверк может быть выполнен не только в виде монолитного ленточного фундамента. Также он изготавливается из деревянных, металлических и ЖБИ изделий, расположенных между столбчатыми опорными конструкциями. Такое устройство в виде балок используется гораздо реже, чем монолитное.

Различают висячие и заглубленные конструкции

В зависимости от высоты ростверкового фундамента относительно уровня земли различают висячий и заглубленный варианты устройства. При строительстве заглубленного ростверка выбирается монолитное исполнение. Если изготавливается висячий, то основа ростверка может быть устроена из горизонтальных балок.

Монолитный ростверк содержит в своей основе бетон и арматуру. Армирование занимает основную долю времени при устройстве данного вида оснований. При проведении работ по армированию ленточного фундамента необходимо руководствоваться строительными нормами и правилами 52-01-2003.

Ростверк должен служить надёжной опорой и защищать строение от влаги. Фундамент свайно-ростверковый подходит для строительства зданий с числом этажей не более трёх.

Устройство монолитного ростверка

Чтобы изготовить монолитный ростверковый фундамент, потребуется выполнить несколько этапов работ.

1. Установка опалубки.
2. Армирование ростверка.
3. Бетонирование.
4. Распалубка.
5. Гидроизоляция ленты.

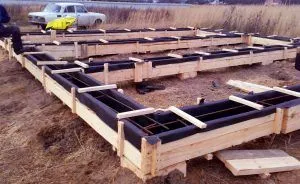

Установка опалубки

Опалубку необходимо установить строго под углом 90 градусов

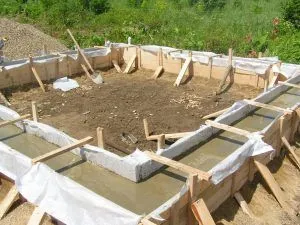

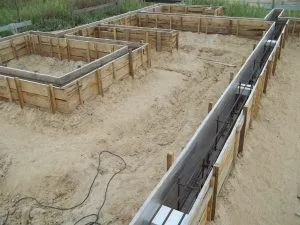

Ростверковый фундамент изготавливается висячим или заглубленным в грунте. От его формы напрямую зависит и конструкция опалубки.

Вне зависимости от конструкции боковые стены опалубки должны быть собраны в строго вертикальном уровне, а углы соответствовать 90°, если проектом не предусмотрено другое исполнение.

При изготовлении ленты в земле можно использовать грунт вместо опалубки, как опору для будущего фундамента. Выше уровня земли собирается опалубка чаще всего из досок или фанеры. Она сколачивается или стягивается таким образом, чтобы бетон не выдавил доски и не растёкся в процессе его укладки. Та часть фундамента, которая выступает над землёй, будет ограждена такой конструкцией.

Если выбран висячий вариант устройства ростверка, тогда необходимо предусмотреть в опалубке качественное основание. Его требуется рассчитать, исходя из нагрузки, которую оно должно выдержать. Нагрузка определяется массой бетона и арматуры. Также необходимо учесть механические воздействия на конструкцию от вибрирования бетона в процессе его заливки.

Боковые стены опалубки должны быть крепко собраны. Для этого могут быть использованы поперечные стяжки, распорки, трубки со шпильками и другие материалы, которые обеспечат надёжность конструкции.

Некачественная опалубка может привести к срыву процесса укладки бетона. Это недопустимо в строительстве, но часто происходит из-за халатного отношения к этой части работ.

Армирование ростверка

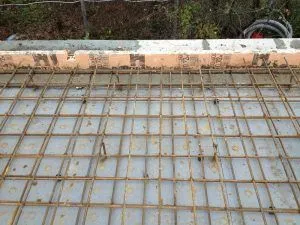

Армирование конструкции

Армирование ростверка свайного или столбчатого фундамента является одним из самых ответственных этапов устройства основания под здание.

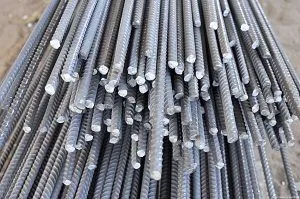

В качестве основного материала для армирования фундаментов используется периодическая металлическая арматура. В последнее время её начали заменять композитной стеклопластиковой. Стоит отметить, что стеклопластиковая арматура не подходит для висячих конструкций. Она хороша там, где имеется опирание на грунт.

Арматуру сваривают в балки

Арматура связывается или сваривается в отдельных случаях в каркасы, так называемые балки. Существует несколько видов балок. Тип армирования, а значит и вид балок, определяется на стадии проектирования.

При самостоятельном строительстве, когда отсутствует проект, и нет возможности обратиться к специалистам, есть вариант воспользоваться онлайн калькулятором армирования. Желательно найти в интернете несколько таких онлайн программ и произвести расчёты в каждой, чтобы, сравнив данные, определить погрешность в подсчётах. Рассчитав армирование по внесённым параметрам фундамента, можно приступить к работам.

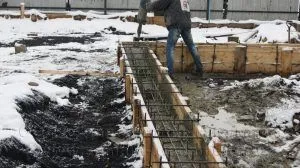

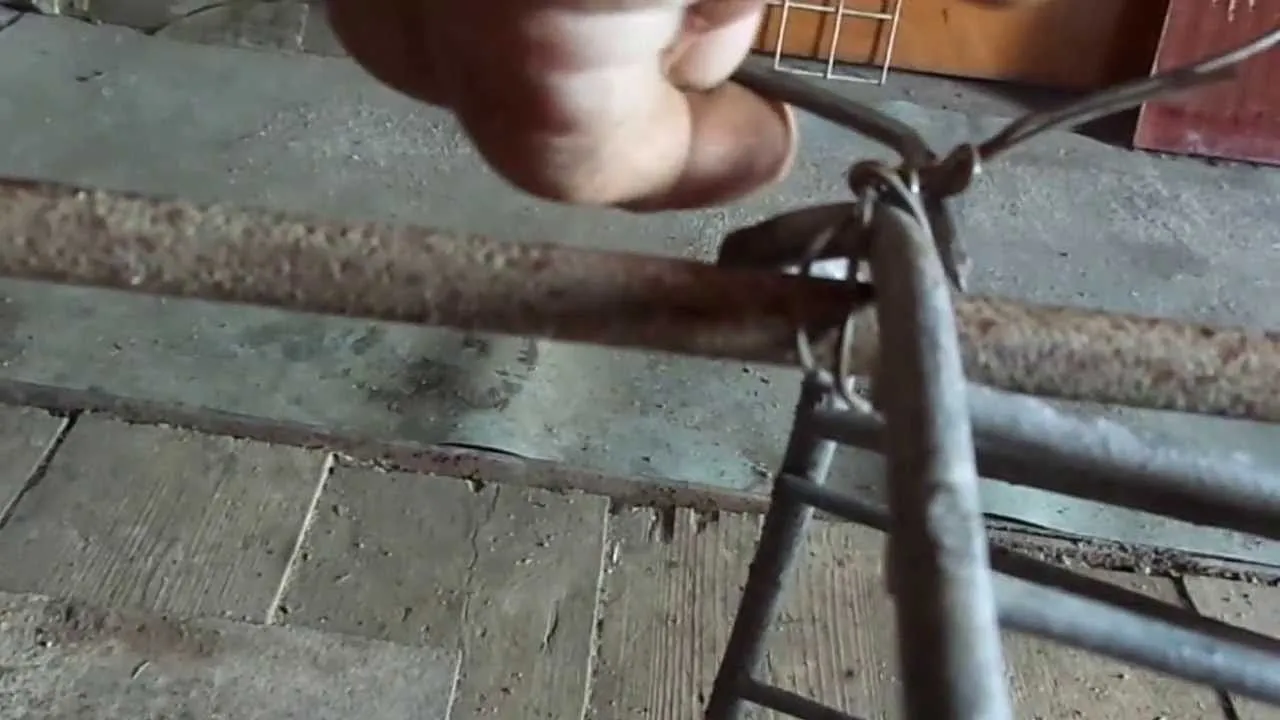

Армирование монолитного ростверка в самом распространённом виде состоит из прямых продольных и поперечных стержней, которые соединены между собой вязальной проволокой или сваркой. Чтобы правильно произвести соединение конструкции из арматуры изготавливаются хомуты и П-образные изделия. Они являются связующими элементами в узлах арматурного каркаса.

Чтобы узнать, как правильно изготавливаются арматурные каркасы и их узлы, необходимо ознакомиться с руководством по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения).

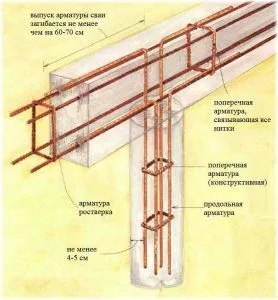

Армирование свайно-ростверковых фундаментов невозможно без соединения арматуры свай с каркасом ростверка. При устройстве свайного поля на стадии армирования вертикальные стержни изготавливаются с припусками по высоте. При монтаже арматурного каркаса ленточного фундамента выпущенные из свай пруты загибаются на нужном горизонтальном уровне и связываются с основным каркасом. Таким образом, достигается цельность конструкции. Все подробности по заливке свайно-ростверкового фундамента смотрите в этом видео:

Нельзя нагревать металлическую арматуру для того, чтобы согнуть её. Для сгиба необходимо использовать специальные приспособления или трубогибочный станок.

Бетонирование ленты

Заливать бетон в опалубку нужно без перерыва, чтобы получился качественный монолит

Ростверковый фундамент заливается бетоном единовременно без перерыва в работах до полного их завершения. Категорически запрещено делать разрывы по длине фундамента. Единственным разрешённым действием является разрыв по высоте ростверка. После заливки 150-200 мм слоя по всему объёму ленты делается перерыв в работах.

Перед продолжением строительных работ необходимо дождаться, когда бетон наберёт минимально допустимую прочность. Затем требуется счистить верхний слой, так называемого бетонного молочка, и только после этого продолжать бетонирование ленты.

Важно производить работы так, чтобы в бетонной массе не было никаких пор. Требуется, чтобы бетон заполнил всё пространство в опалубке. Не должно остаться ни одного воздушного кармана внутри ростверка.

Распалубка

Важно не снимать опалубку раньше времени

Можно один раз пренебречь этим процессом и произвести его раньше времени, чтобы понести убытки, которые ощутимо скажутся на строительном бюджете.

При преждевременной распалубке фундамент может дать трещину, что не оставит практически никаких вариантов, кроме его демонтажа. В таком случае потребуется устройство нового основания, соответственно затраты на строительство значительно вырастут.

Бетон набирает прочность в зависимости от его марки и температуры окружающей среды. Идеальной считается температура 20°С, в таких условиях бетон марок М200-300 наберёт 100% прочность за 28 дней.

Данные по набору бетоном прочности представлены в таблице.

Из таблицы видно, что при низких температурах целесообразно использовать бетон с добавками для быстрого набора прочности. Это немного увеличивает его стоимость, но и значительно ускорит строительный процесс.

Допускается производить распалубку при наборе бетоном прочности не менее 50%.

Гидроизоляция ленты

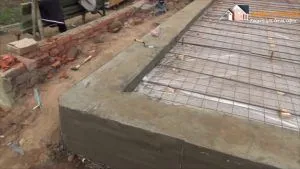

При висячем ростверке можно использовать обмазочную гидроизоляцию. В заглубленном исполнении есть возможность уложить рулонную гидроизоляцию в землю перед заливкой бетона и после распалубки верхней части полностью закрыть ей фундамент. Подробнее о гидроизоляции ростверковой конструкции смотрите в этом видео:

Важно защитить основание от влаги. Если фундамент впитает воду, то в зимнее время при минусовых температурах во время расширения замерзающей воды в нём будут образовываться микротрещины. Этого необходимо избежать.

Ошибки при армировании и как их избежать

Не стоит армировать углы перекрещивая арматуру

Существует ряд ошибок, связанных с армированием, которые допускают неопытные строители в целях экономии или просто по незнанию строительных норм и правил. Ниже приведены самые часто повторяющиеся из них.

1. Уменьшение диаметра буронабивной сваи, по мнению некоторых строителей, должно сопровождаться уменьшением количества вертикальных стержней арматуры, к которым впоследствии должен крепиться каркас ростверка. Уменьшение припуска вертикальных стержней.
2. Армирование угловых участков перекрещиванием прямых прутьев арматуры. Так поступают многие, чтобы не усложнять вязку каркаса.
3. Несоблюдение шага установки перемычек при армировании ростверка. Пропуск необходимых соединений. Подобное часто происходит в целях экономии.
4. Отклонение арматурного каркаса от центральной оси. Это приведёт к неравномерной несущей способности основания.Такие вещи часто случаются из-за банальной халатности. Все тонкости армирования свайного фундамента, смотрите в этом видео:

Решения вышеперечисленных ошибок приведены ниже.

1. Диаметр сваи не должен быть менее 300 мм, а количество вертикальных стержней ниже 4, припуск арматуры под ростверк должен быть не менее 0,5 м.
2. Для правильного соединения узлов балок следует изготовить гнутые П- и Г-образные детали, которыми требуется соединять угловые элементы.
3. При устройстве арматурного каркаса должен соблюдаться шаг от 200 до 400 мм между перемычками. Точный размер шага определяется на стадии проектирования.
4. Требуется производить все измерения с использование строительных уровней, чтобы каркас был выставлен относительно центральной оси.

Армирование – это значимая часть процесса строительства. Важно всё и качество материалов, и опыт строителей, и наличие рабочей документации.

Несоблюдение правил армирования может привести к самым серьёзным последствиям. Этот этап строительства один из самых ответственных.

При производстве строительных работ любая ошибка приводит к уменьшению срока эксплуатации здания без необходимости ремонта. Это в лучшем случае. В худшем, ещё на стадии возведения здания оно подвергается перестройке.

Для достижения максимальных сроков эксплуатации требуется соблюдать строительные нормы и правила, не допуская отклонений от проекта. Строительство объединяет в себе комплекс мероприятий, которые необходимо соблюсти для достижения желаемого результата. По возможности лучше доверить такую работу профессионалам.
