Чертежи пандусов для инвалидов согласно СНиП: определение уклона, ширины и угла наклона

Как сделать пандус самостоятельно

Для установки откидного пандуса для инвалидов в подъезде не требуется согласование с жильцами. Согласно закону, каждый человек с ограниченной подвижностью имеет право на обеспечение условий, обеспечивающих ему передвижение внутри своего жилища. Если вас интересует «чертеж пандуса для инвалидов», его можно рассмотреть.

Чертеж пандуса.

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Необходимые материалы и инструмент

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:

• два гнутых металлических швеллера № 18-24 с толщиной стенки 3-4 мм или 4 неравнополочных уголка 100х65 мм длиной равной длине лестничного марша;
• профильная труба 25х50 мм длиной ¾ лестницы;
• 3 стальные дверные петли;
• 2 метра профильной трубы 25х32 мм;
• полоса стальная 50х2,5 мм – 0,5 метра;
• анкерные болты для крепления конструкции к стене;
• поворотную или сдвижную защелку;
• сварочные электроды.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер. Он значительно легче, а его жесткости и прочности вполне достаточно для того, чтобы выдержать вес коляски и человека без прогиба

С целью удешевления швеллер можно заменить двумя неравнополочными уголками, сваренными вдоль широкой полки и образующими П-образную конструкцию.

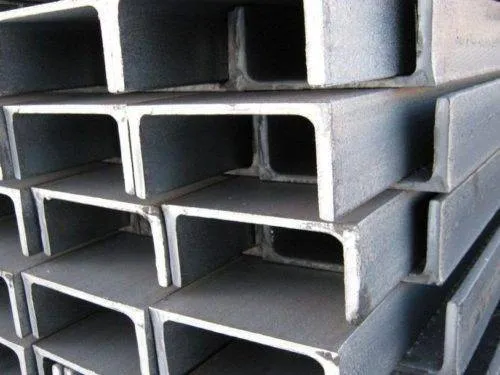

Швеллера.

Из инструмента необходимо иметь сварочный аппарат, болгарку, перфоратор, молоток и монтировку.

Порядок выполнения работ

Положите швеллер на лестницу таким образом, чтобы его плоскость соприкасалась со всеми ступенями, а нижний край упирался в пол входной площадки подъезда. Сделайте отметки уровня верхней ступени, пустого пространства ниже первого и последнего подступенков, а так же в посередине между двумя последними отметками.

В этих трех местах будут приварены соединительные перемычки из профильной трубы, они не должны упираться в ступени лестничного марша. После этого:

1. приложите второй швеллер к размеченному, скопируйте отметки и обрежьте болгаркой лишнюю длину;
2. положите швеллера широкой полкой вверх таким образом, чтобы центральные продольные оси соответствовали расстоянию между колесами инвалидной коляски;
3. измерьте расстояние между внешними краями швеллеров и добавьте к этой величине 300-400 мм, в результате вы получите размер заготовок для соединительных поперечных перемычек;
4. отрежьте от профильной трубы 25х32 мм три куска необходимой длины и с одного края приварите к ним Т-образные поперечины из такой же трубы, по длине равные размерам поворотных петель;
5. приварите петли одной стороной к поперечинам;
6. положите заготовки перемычек на ранее нанесенные отметки так, чтобы один край совпадал с краем швеллера, а второй, с поперечиной, выходил за пределы конструкции на 30-40 см;
7. приварите перемычки к швеллерам;
8. положите на лестницу широкой стороной к стене профильную трубу 25х50 мм и с помощью анкерных болтов надежно закрепите ее;
9. приставьте собранный поворотный каркас пандуса к закрепленной трубе петлями и сделайте несколько сварочных прихваток;
10. после этого поднимите пандус вертикально и выполните окончательную приварку петель к трубе;
11. для ровного съезда со швеллера приварите на его краях небольшие плоские пластины по уровню пола;
12. на последнем этапе устанавливается фиксирующая защелка или задвижка, монтаж которой зависит от ее конструкции;
13. после окончания монтажа все элементы пандуса необходимо покрыть грунтом и покрасить.

Как видим из инструкции монтаж поворотного пандуса в подъезде пандуса не отличается особой сложностью, но для выполнения работ необходимо обладать сварочными и слесарными навыками.

Что такое аппарель и разные виды пандусов

Аппарель и пандус — это одно и то же, имеют одинаковое определение, как наклонные платформы, рампы или площадки, соединяющие две горизонтальные поверхности различной высоты. Понятие пандус, применимое для инвалидных и детских колясок привилось к устройствам из двух металлических полозьев. Аппарелью чаще называют одну или две широкие платформы. Но разницы между устройствами практически не существует.

Аппарель

Любой из обустроенных видов пандуса (аппарелей) для детских или инвалидных колясок обязан соответствовать основным требованиям ГОСТа, СНиПа Российской Федерации. С другой стороны, сооружение не должно представлять опасность для жизни, здоровья, имущества других людей, особенно пожилых, которые также относятся к маломобильной группе населения. Некоторые виды наклонных приспособлений для колясок становятся причиной серьезных конфликтов между жильцами многоэтажек, другие отвечают всем требованиям безопасности обеих сторон.

Аппарель в многоэтажке

Несъемные устройства

1. Стационарные пандусы устанавливаются на ступенях с учетом архитектурных особенностей здания и условий местности. Сооружаются из металлоконструкций или бетона, могут быть одно и двухпролетными, должны обязательно иметь перила. Далеко не всегда отвечают требованиям стандарта и мерам безопасности.

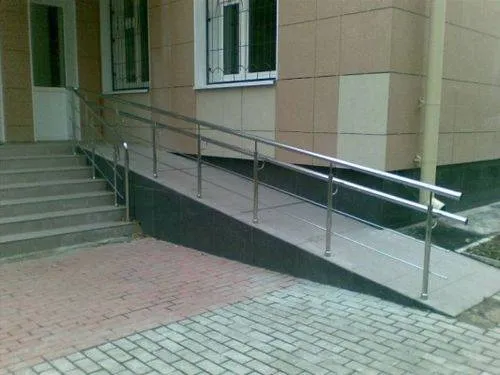

   Стационарный пандус

2. Откидные пандусы могут складываться и не находятся на лестничном пролете постоянно. Эта жесткая конструкция с помощью петель поднимается вертикально и фиксируется у стены или перил защелками. Устройство, установленное в многоквартирном доме, дает свободный проход по лестнице и доступ к перилам остальным жильцам. Откидные устройства также используются в общественном транспорте. К сожалению, прочные и легкие модели, выполненные из алюминия, становятся объектами хищения охотников за цветными металлами.

   Откидной пандус

Съемные устройства

1. Раздвижные телескопические пандусы — это легкие, переносные универсальные конструкции в виде двух отдельных аппарелей. Вес и размеры в собранном и разобранном виде для разных моделей отличаются, но все они сделаны из прочного материала, преимущественно алюминия, с нескользящим покрытием и выдерживают вес 200–400 кг.

   Приспособления подойдут для лестницы, заезда в транспорт, других, недоступных для инвалидной коляски возвышенностей. Раздвигаются на необходимую длину, в отдельных случаях (преодоление порогов) их можно использовать неразложенными. Раздвигаясь длиной до 3,5 м, в собранном виде они очень компактны, в среднем 1,5 м.

   Раздвижной телескопический пандус

2. Ролл пандусы становятся все популярнее из-за простого приведения их в рабочее положение и компактности в сложенном виде, когда они свернуты в удобный для хранения рулон. Это может быть одна сплошная или две аппарели. Конструкции легкие, прочные, безопасные в любую погоду. Сделаны пандусы из отдельных модулей, потому их можно легко удлинять или укорачивать самому. Сейчас это самый удобный и простой вид аппарелей для инвалидных колясок. Часто применяется в местах публичных мероприятий.

   Ролл пандус

3. Пандусы для порогов — устройства небольшие, могут быть сделанным из металлического листа для конкретного порога или быть раскладными, подходящими для различных небольших возвышений.

   Пандус для порогов

Ненормативные изделия

К сожалению, установить конструкцию, которая отвечает всем вышеперечисленным требованиям, удаётся не всегда. Причин для этого может быть множество, например:

• ремонт крыльца или здания;
• нехватка свободного пространства;
• наличие преград на пути движения и т.д.

По этим и другим причинам, установка обычной модели может оказаться невозможной. Чтобы исправить ситуацию, иногда устанавливаются ненормативные конструкции. Конечно, они могут не отвечать многим требованиям, но зато дают возможность инвалидам попасть в здание.

То, что изделия могут не соответствовать некоторым нормам, не означает, что можно делать наклон в 40° или забывать про ограждения. При проектировании, необходимо учитывать следующие моменты:

• минимальная ширина – 85-90 см;
• обязательное наличие поручней и ограждений;
• допустимый наклон – 15%, максимальное значение – 18% (разрешено только в крайних случаях, при невозможности сделать меньший наклон);
• максимальная длина пролёта при большем значении уклона – 7 м.

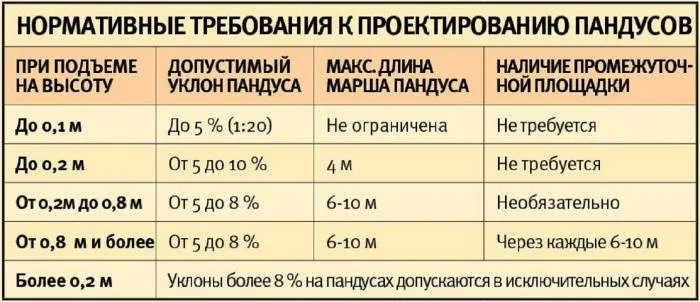

Расчет уклона пандуса

Угол наклона — одна из самых главных проблем при сдаче пандуса заказчику. Данную величину необходимо заранее, а главное правильно рассчитать. В калькуляторе Вы можете рассчитать угол наклона пандуса для конкретного объекта.

Внимание

При высоте марша до 80 см — мах угол 2,86 ° При высоте марша до 20 см — мах угол 5,71° Для временных конструкций при высоте марша до 80 см — мах угол 4,76 °

Инструкция:

Введите параметры будущего пандуса, исходя из данных объекта. Параметры необходимо вводить в метрах. Нажмите кнопку «рассчитать». Угол наклона пандуса рассчитывается в градусах, а длина наклонной площадки в метрах. Также Вы получите рекомендации относительно параметров, которые у Вас получились.

Уровень уклона

Самое главное в пандусах – это градус уклона. Измеряется он в процентах и имеет следующие показатели:

1. Согласно действующим требованиям ГОСТ максимально допустимый угол уклона составляет 5% или 2.9 градуса. При этом высота подъема пандуса – 80 сантиметров.
2. Если пол неровный и перепады его высоты составляют 20 сантиметров, по нормам СНиП допустимо увеличение угла уклона до 10% или 5.7 градуса.
3. В тех случаях, когда инвалидный пандус устанавливается на непродолжительное время и вертикальный подъем конструкции не превышает 50 сантиметров, а ее длина – 60 сантиметров, угол уклона может составить 8% или 4.8 градуса.

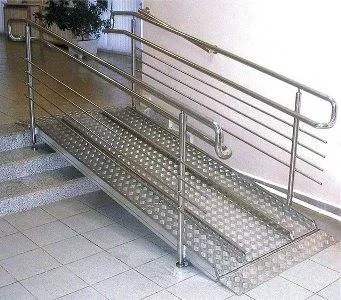

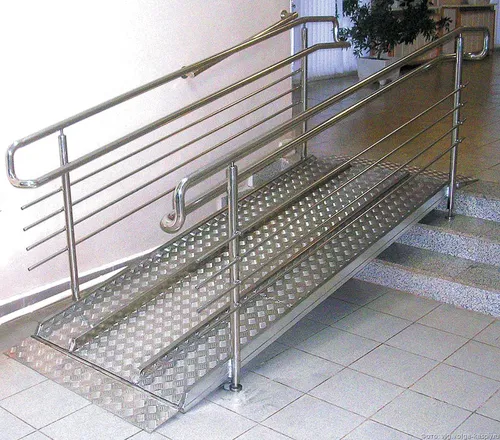

Из нержавеющей стали внутри помещения

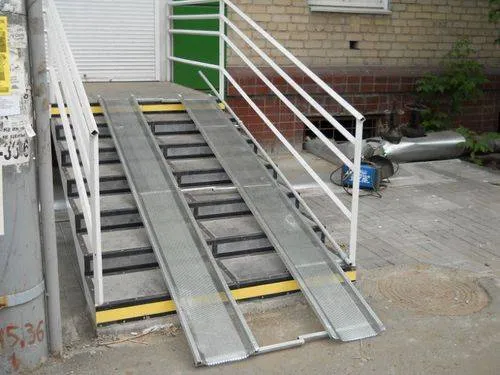

Примеры конструкций с разным углом уклона можно видеть на этих фото.

скачать ГОСТ на пандусы

При проектировании данных устройств необходимо соблюдать нормы СНиП и требования ГОСТ для размеров данных изделий:

• Перед подъемом инвалидного пандуса обязательно должна присутствовать площадка. Ее размеры должны превышать габариты инвалидной коляски. Точно такая же площадка предусматривается и в конце спуска.
• Ширина конструкции, если на ней предусмотрено одностороннее движение инвалидов, должна составлять, как минимум 90 сантиметров, а ширина пандуса с двухсторонним движением – 180 сантиметров. Во втором случае угол наклона уменьшается до 6.7%. Возможен также вариант с установкой поручня посредине конструкции.

При сооружении конструкции на лестнице с двумя и более пролетами, монтируются промежуточные площадки, позволяющие развернуть инвалидную коляску. Размеры такой площадки таковы: ширина в два раза превышает ширину марша, а глубина составляет, как минимум 150 сантиметров. Пример можно видеть на этом фото.

Поручни также должны строго соответствовать определенным требованиям ГОСТ, а также нормам СНиП:

1. В случаях, когда высота подъема конструкции превышает 15 сантиметров, а длина 180 сантиметров, наличие поручней является обязательным.
2. Такие ограждения предусмотрены по всей длине инвалидного пандуса с обеих его сторон. Кроме того, они должны быть длиннее самой конструкции на 30 сантиметров, а их допустимый диаметр составляет 30-50 миллиметров.
3. Поручни, которые монтируются на пандусах для инвалидов, должны быть протянуты по всей длине конструкции.
4. Рекомендуется монтаж поручней на высоте 60, а также 80 сантиметров. Для детей, передвигающихся в инвалидных колясках, поручни крепятся на высоте 50 сантиметров.
5. Для предупреждения соскальзывания коляски устанавливаются специальные бортики по краям сооружения, высота которых составляет 5 сантиметров.

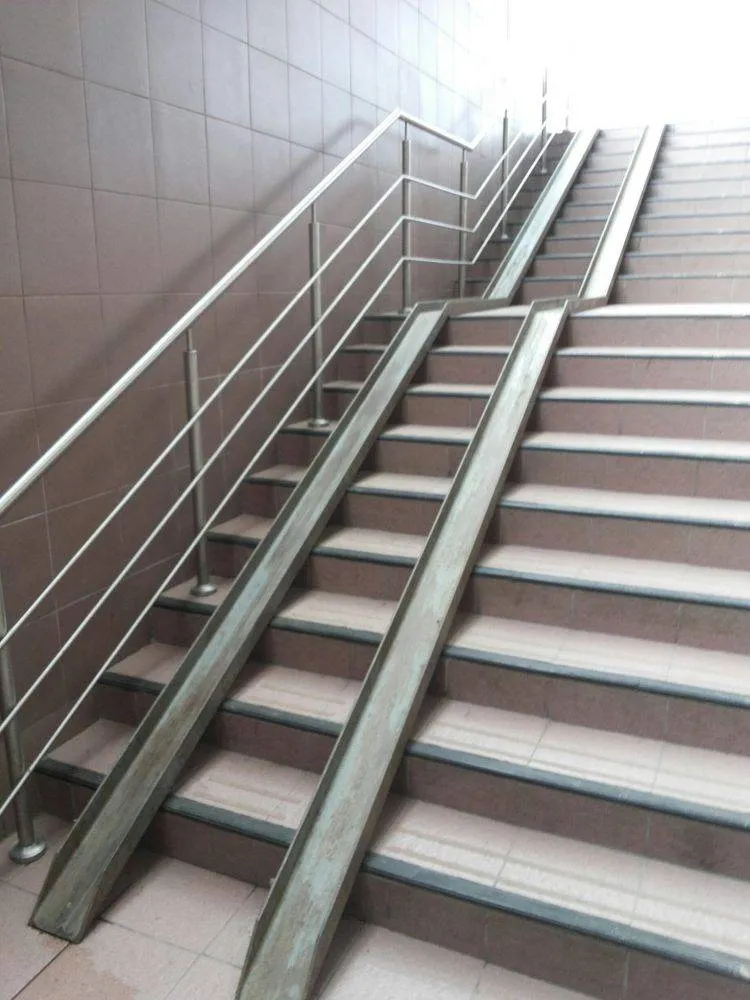

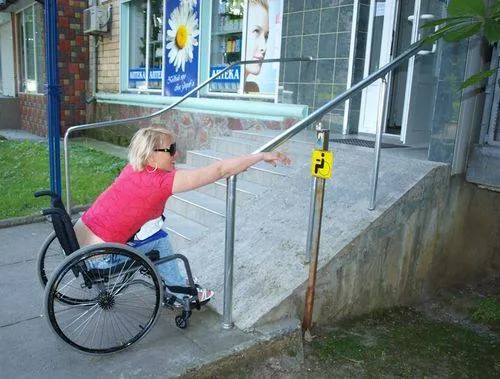

Из серии — лишь бы было…

Примеры поручней на пандусах, предназначенных для перемещения инвалидов, можно видеть на этих фото.

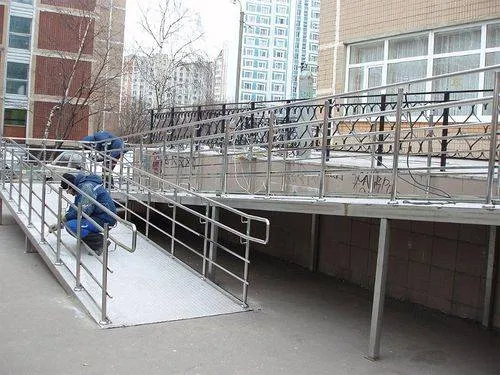

Монтаж нержавеющего пандуса

Выбор конструкции

При выборе данной конструкции надо учитывать следующие важные моменты:

Если предполагается индивидуальная эксплуатация конструкции, для удобства следует учесть параметры инвалидной коляски: количество, высоту и толщину колес, а также расстояние между ними.
Соединительные перегородки, по которым перемещается коляска, не должны мешать пешеходам.
На плоскость конструкции, по которой осуществляется движение, должно быть нанесено специальное покрытие, предотвращающее скольжение.
Важно учитывать и то, из какого материала выполнено устройство, чтобы избежать повреждений лестницы.
На пандусе должны быть предусмотрены специальные демпферы, способствующие бесшумной эксплуатации устройства.

Простой съемный вариант

Важно помнить, что самое главное в выборе и использовании указанного изделия – строгое соблюдение норм СНиП и ГОСТ, дабы обеспечить безопасность лиц, пользующихся пандусом. МОСКВА И МОСКОВСКАЯ ОБЛАСТЬ:

МОСКВА И МОСКОВСКАЯ ОБЛАСТЬ:

САНКТ-ПЕТЕРБУРГ И ЛЕНИГРАДСКАЯ ОБЛАСТЬ:

РЕГИОНЫ, ФЕДЕРАЛЬНЫЙ НОМЕР:

Нормативные документы и требования к пандусу

Создание комфортабельной среды для маломобильных категорий населения в нашей стране регламентируется различными нормативными актами. В первую очередь, это ст. 17 Конституции РФ, Федеральный закон № 181-ФЗ «О социальной защите инвалидов» с поправками от 1 января 2016 г., а также федеральная программа «Доступная среда», направленная на полное обеспечение к 2020 г. беспрепятственного доступа людей с ограниченными возможностями ко всем объектам городской инфраструктуры.

Помимо федеральных документов, в каждом регионе также действуют свои нормативные акты, обеспечивающие гарантию свободы перемещения маломобильным категориям граждан.

Основные требования к конструкции пандусов оговорены стандартами. Перечислим главные параметры, которым должна соответствовать безопасная и комфортная входная группа с пандусом:

• Площадки, расположенные вверху и внизу пандуса, должны иметь размеры, превышающие стандартные габариты инвалидного кресла. Это необходимо, чтобы предоставить человеку возможность для разворотов и манипуляций.
• Для конструкций, рассчитанных на одностороннее движение, значение ширины пролета не должно быть меньше 0,9 м. Для двусторонних – не меньше 1,8 м.

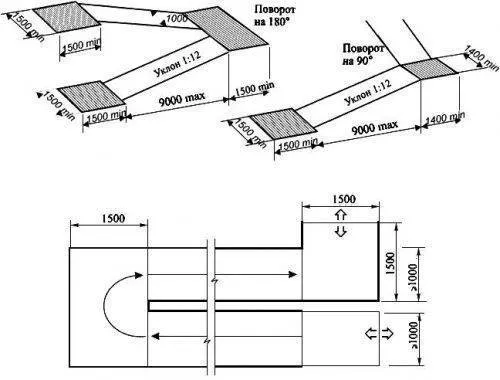

• Длина одного пролета пандуса не должна превышать 9 м. В случае необходимости установки более длинных конструкций требуются промежуточные площадки.
• Пандус шириной 0,9 м, предполагающий возможность разворота, обязательно должен иметь промежуточную площадку 1,4 Х 1,4 м.
• Если пандус предполагает разворот на 180, необходима площадка 1,8 Х 1,5 м.
• Бесповоротная конструкция шириной 0,9 м нуждается в площадке 1,4 Х 0,9 м.
• Площадки должны быть окрашены в отличный от пандуса цвет и иметь противоскользящее покрытие.
• Обязательно соблюдение правильного угла наклона: в местах общественного пользования при высоте конструкции 0,8 м – 2,9 (5 %);при больших перепадах высот допустимо значение до 5,7 (8-10 %).
• На всех участках пандуса по внутренней стороне должны быть установлены специальные непрерывные поручни со стандартным сечением 4 см. На обоих концах пандуса перила должны завершаться выступами за пределы всей конструкции, равными 30 см.
• Наличие бортиков по бокам – обязательное условие.

Как рассчитать пандус

Пандус, а именно его угол наклона упоминается в нескольких документах, где на самом деле есть некоторые расхождения, эти документы СНиП 35-01-2001 (это нормы по строительству) и СП 59.13330.2012 (это пожарозащитные системы). Так вот в строительных прописано — 4,76 градуса, т.е. 8%, которое происходит при соотношении в 1:12, а вот противопожарные гласят, что надо 2,86 градуса, т.е. 5%, которое происходит при соотношении 1:20.

Но эти нормы уже разъяснили в изменениях к СП 59.13330.2012, там сказано, что можно строить в пределах от 1:20 (2,86 градуса) до 1:12 (4,76 градуса).

Конечно более удобными будут — 2,86 градуса!

Кстати один маршрут недопустимо делать длиной более 8 метров, это тоже надо запомнить!

Теперь о расчёте:

Формула не сложная, а обычная геометрическая:

В начале (перед расчётами) надо изучить документ СП 59.13330.2012, это актуализированная редакция СНиПа 35-01-2001 (доступность сооружений и зданий для малобильных групп населения).

В этом документе чётко прописан и угол уклона с учётом длины пандуса и в целом в подробностях, методики расчёта, ибо и пандусы разные и материал изготовления пандусов разный.

При расчётах необходимо учитывать не только угол уклона пандуса и его длину, но и перепад по высоте.

Угол уклона чётко регламентирован, тут рассчитывать не чего.

В СП есть следующие цифры:

1:20 (2,86-ь градусов), это означает что при перепаде высот в метр длина пандуса должна быть 20-ь метров и угол уклона 2,86 градусов, при высоте в пол метра, длина 10-ь метров и.т.д.

1:12 (8%) то есть при перепаде высоты в метр, длина пандуса должна быть 12-ь метров, а при высоте в пол метра, длина пандуса не менее 6-и метров и.т.д.

Угол уклона пандуса будет равен 4,8-ь градусам.

Вот, собственно от этих нормативов и отталкиваются при расчётах.

Угол уклона можно рассчитать и вот по этой формуле, ни чего сложного.

Пандус в общем понимании- это констукция, для подъема маломобильных групп населения (инвалиды, детские коляски). К устройству таких конструкций предъявляются различные требования (наличие поручней, промежуточных площадок, рассчетная нагрузка), среди которых и такой показатель, как угол наклона.

Найти требования к углу наклона можно в СНиП 35-01-2001 “ДОСТУПНОСТЬ ЗДАНИЙ И СООРУЖЕНИЙ

ДЛЯ МАЛОМОБИЛЬНЫХ ГРУПП НАСЕЛЕНИЯ” или Свод правил СП 59.13330.2012 “Доступность зданий и сооружений для маломобильных групп населения”.

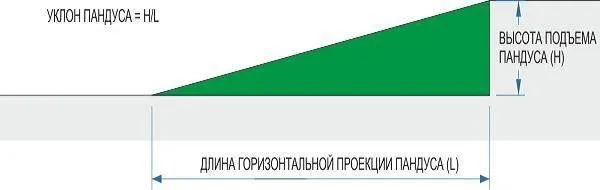

Расчет пандуса можно произвести по формуле: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса

В зависимости от высоты подъема и назначения могут приниматься различные соотношения (пропорции) между перепадом высот и длиной проекции:

Зная значение перепада высоты, очень легко (теорема Пифагора) определить длину пандуса.

Для расчетов пандусов для инвалидов Вам следует обратится к документу который носит название СНиП 35-01-2001 и СП 59.13330.2012. Но в этих документ имеются разночтения, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%). Исходя из того, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, следует также учесть, если заказчиком не выдвигаются требования на проект пандуса по СП 59.13330.2012, то можно предлагать клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).

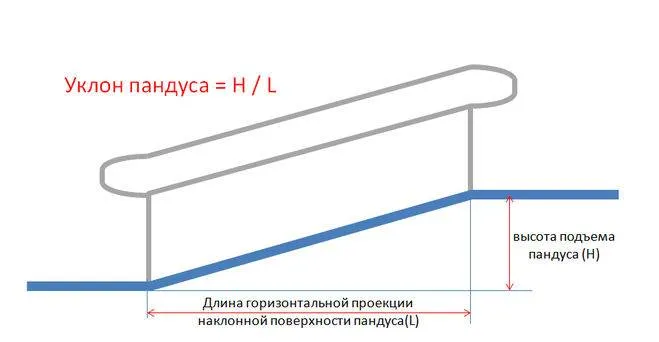

Расчеты на уклон пандуса проводим с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса.

Для автомобильных пандусов разрешены следующие параметры: оптимальный уклон пандуса для автомобилей принято считать в 15%, а максимально допустимым 25%. Причем в закрытых помещениях не более 16%, а при размещении снаружи зданий, в местах подверженных атмосферным влияниям угол наклона не должен превышать 10%.

в избранное ссылка отблагодарить

Разновидности пандуса

Есть ряд конструкций, которые соответствуют требованиям ГОСТа, и при этом имеют разные возможности, дизайн и особенности.

Стационарный пандус

Подъемные конструкции стационарного типа делают возле входов в общественные здания, частные дома и подъезды. Для их изготовления могут использовать бетон или металл. Также такого рода поверхности обычно устанавливают на длительный период времени, поэтому отделывают его соответственно интерьеру помещения, благодаря чему стационарные пандусы отлично вписываются в общий вид здания.

Откидной пандус

Устройство пандуса для инвалидов откидного типа отличается своей высокой функциональностью и удобством в эксплуатации.

Они предусмотрены для использования в зданиях, где мало места.

Конструкция предусматривает содержание подъемной дорожки в сложенном виде, благодаря чему она не занимает много места и не мешает передвижению толпы. Но когда человеку на инвалидной коляске необходимо воспользоваться пандусом, он может с легкостью его опустить и выехать.

Ролл пандус

Конструкции в виде роллов состоят из секций, которые легко скручиваются, образовывая рулоны. Это позволяет хранить их так, чтобы они не занимали много места, и при надобности человеку будет не трудно их открыть для использования.

Раздвижной пандус

Для того, чтобы обеспечить комфортное перемещение для людей с особыми потребностями в подъездах, лучше всего применять подъемные конструкции складного типа. Раздвижные пандусы в сложенном виде занимают мало места, но довольно удобны, если их разложить. Делать это очень просто, благодаря чему инвалид сможет проложить перед собой подъемную дорожку без посторонней помощи. К тому же, конструкции раздвижного типа подойдут как для инвалидной, так и для детской коляски.

Телескопический пандус

Устройство телескопического типа также занимает минимум места, поскольку хранится в сложенном виде. Однако увеличивается он посредством раздвижения горизонтальных частей которые затем становятся длинной дорожкой для подъема кресла-коляски.

Рамп пандус

Рампы – это небольшие платформы, которые устанавливаются под необходимым углом наклона возле бордюров и других небольших барьеров.

Нормативная документация

Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:

• допустимый угол уклона;
• ширина и длина сооружения;
• размеры площадок для удобного подъезда инвалидных колясок;
• наличие поручней.

Эти и многие другие условия подробно изложены в СНиП и ГОСТ.

СНиП 35-01-2001

Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:

• Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
• Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
• Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.

Кроме этого, СНиП регламентируется:

• Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.
• Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
• На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.

Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.

СП 59.13330

Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:

Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП 59.13330, руководствуются СНиП 2001 г., так как этот документ является приоритетным.
Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м.
Ширина между поручнями не менее 0,9 м

Внимание! Если общее расстояние для подъема инвалида превышает 36,0 м, или высота сооружения планируется более 3,0 м, следует позаботиться об установке подъемного устройства.
Относительно горизонтальной площадки для разворота в коляске также существуют отличия от СНиП 2001 г. Минимальные размеры допускаются 1,5х1,5 м, расстояние между ограждающими поверхностями в зоне интенсивной эксплуатации составляет 2,1х2,1 м.
Предусмотрено двустороннее ограждение пандусов поручнями

Расстояние от поверхности – 0,7 м или в пределах 0,85-0,92 м. При этом обязательно соблюдение требований ГОСТ Р 51261 относительно обустройства опорных конструкций стационарного типа.

Требования по обустройству площадок перед пандусами:

• Сооружение должно обладать навесом и водоотведением.
• При вероятности обледенения желательно обеспечить подогрев платформы.
• Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99

Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от 17.03.11 г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.

Видео. Как сделать пандус
