Чертежи верстака своими руками — изготовление столярного верстака из металла и дерева.
Содержание статьи:
- Изготовление верстака своими руками (из дерева)
- Небольшой верстак для дома своими руками
- Металлический верстак для гаража своими руками
- Что такое верстак
Оборудованное рабочее место имеет важное значение для успешного выполнения слесарных, электромеханических или монтажных работ. В гараже или мастерской верстак является главным объектом, вокруг которого организуется рабочая зона. Создание верстака своими руками согласно чертежу – ключевой этап в обустройстве мастерской или гаража.
Верстак своими руками. Как сделать?
Ниже мы расскажем, как сделать деревянный или металлический верстак своими руками. Представленные конструкции не требуют использования каких-либо дефицитных деталей или применения дорогостоящего оборудования, а в процессе монтажа можно обойтись минимальными навыками столярных и слесарных работ.

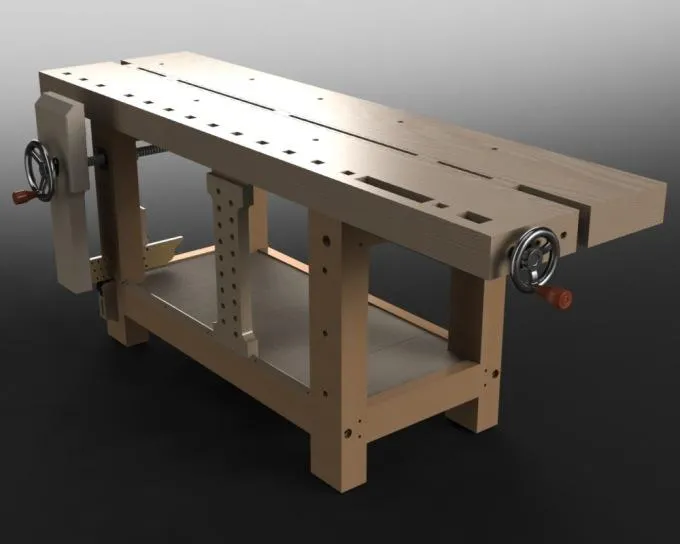

Изготовление верстака своими руками (из дерева)
Изготовление столярного верстака своими руками имеет массу преимуществ, которые заключаются в том, что заранее можно скомпоновать места расположения тисков и других приспособлений, продумать количество и расположение выдвижных ящиков и т. д.
Необходимые инструменты и материалы
Для самостоятельного изготовления верстака вам необходимо подготовить такие инструменты:
- электрический лобзик или ножовка;
- электродрель и набор сверл по дереву и металлу;
- шуруповерт или набор отверток;
- угольник столярный;
- рулетка;
- пузырьковый уровень;
- набор гаечных ключей.
- Запасаясь материалами, обязательно обращайте внимание, чтобы деревянные детали не имели трещин и сучков. Для того чтобы начать работу, вам понадобятся:
- бруски для опорных ножек 100х100 мм;
- два фанерных листа толщиной не менее 20 мм (можно использовать OSB). При этом один лист пойдет на крышку стола, а другой – на нижнюю полку.
- доски 50х150 мм, из которых будет смонтирован каркас;
- болты (лучше всего использовать мебельные, с квадратной частью, препятствующей их вращению в деревянных деталях);
- шайбы и гайки;
- саморезы.
Чтобы облегчить сборку и избежать ошибок при раскрое материала, лучше сделать чертежи верстака и указать на нем размеры каждой детали.

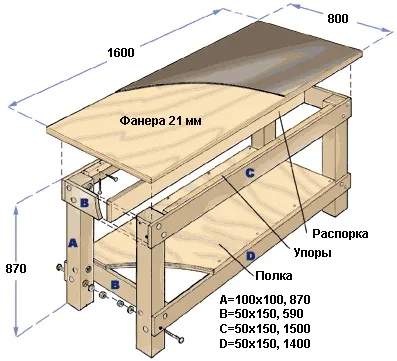

Верстак своими руками чертежи
Верстак своими руками. Пошаговая инструкция

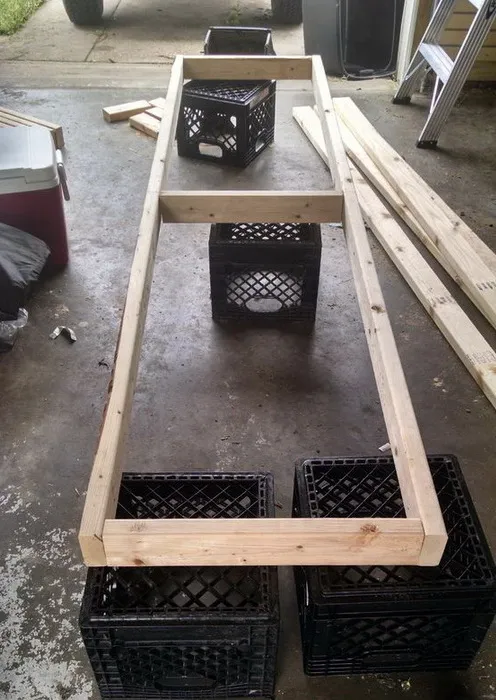

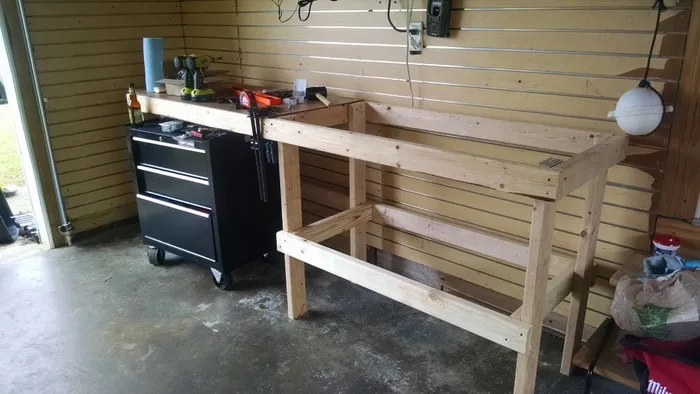

Прежде всего, надо изготовить верхнюю раму подстолья. Для этого в соответствии с чертежом отпиливают доски нужной длины.
С помощью саморезов длинные и короткие детали крепят таким образом, чтобы получить раму прямоугольной формы. После этого отмеряют расстояние до ее середины по длинной стороне, где устанавливают распорную планку. В ее качестве используют ту же доску 50х150 мм, которую с обоих торцов к раме крепят саморезами.
Верстак из дерева своими руками. Фото

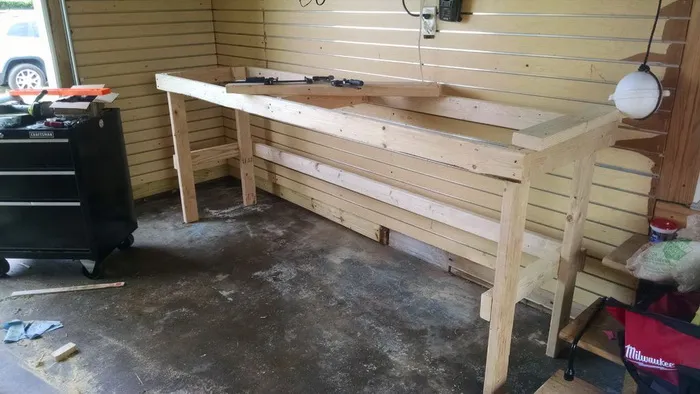

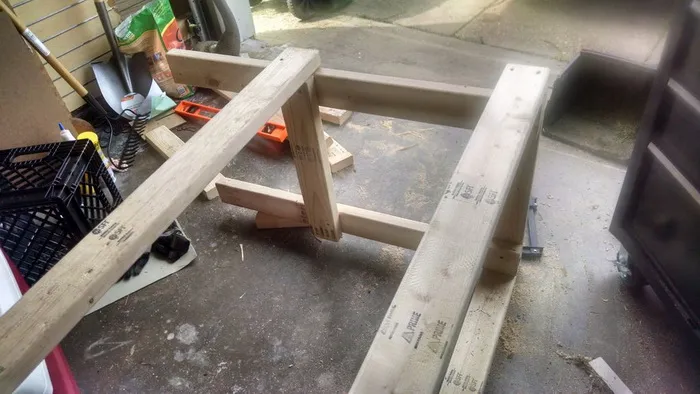

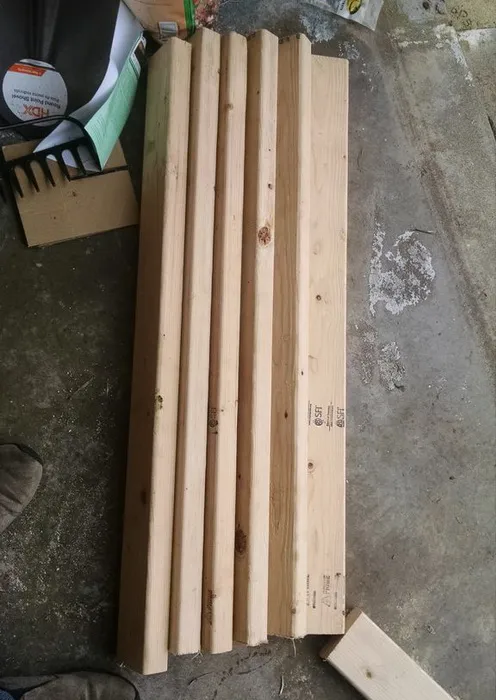

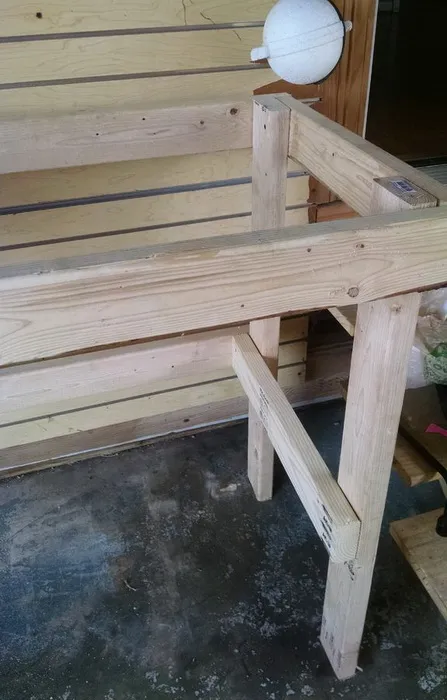

Опорные ножки верстака изготавливают из 6-ти одинаковых брусков. Для их крепления к верхней раме используют длинные болты с гайками и шайбами. Для монтажа опоры брусок устанавливают в угол рамы и сверлят два сквозных отверстия сквозь ножку и боковую доску. Затем соединения затягивают, используя болты с гайками.

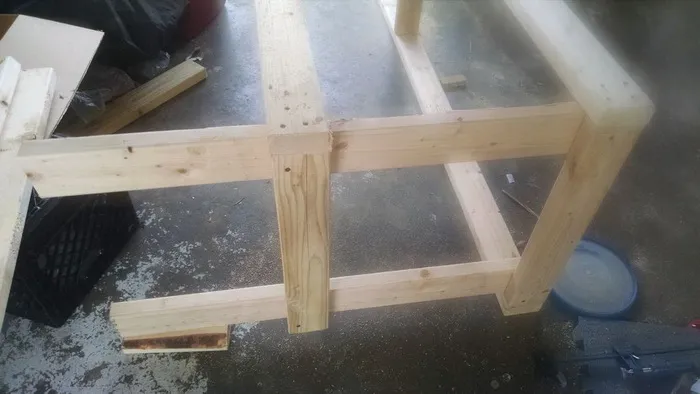

Чтобы добиться необходимой жесткости конструкции, монтируют нижние доски. К слову, эти же детали послужат и основанием нижней полки. Для этого в полном соответствии с чертежами верстака отпиливают 4 деревянные детали сечением 50х150 мм.
Чтобы закрепить нижние доски, отмеряют по 30 см от края каждой опоры. На этой высоте одну деталь крепят к трем задним ножкам конструкции, а с передней доску крепят между средней и боковой опорой с той стороны, где будет установлена дополнительная полка.
Две короткие доски монтируют на такой же высоте по бокам верстака.

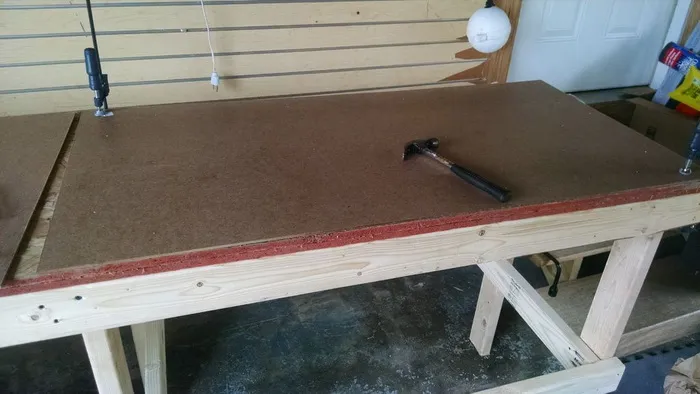

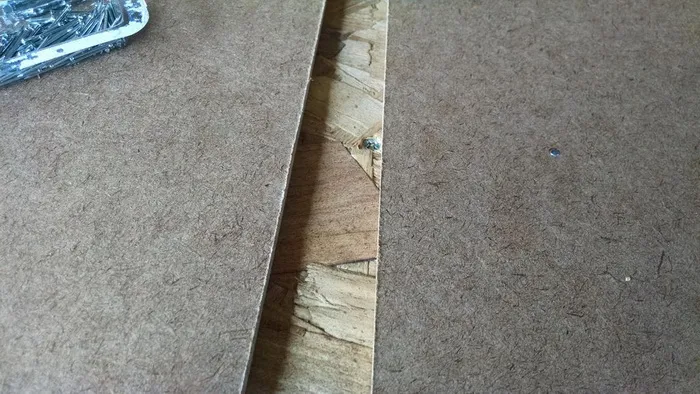

Используя электрический лобзик или ножовку, из листов OSB или фанеры нарезают детали для столешницы. К верхней части рабочего стола ее крепят заподлицо при помощи саморезов. Чтобы защитить поверхность верстака от повреждений, поверх фанеры укладывают слой оргалита, который по мере износа можно будет легко заменить новым материалом. Чтобы установить нижнюю полку, измеряют расстояние от средних до крайних ножек. Материал раскраивают по этому размеру и электролобзиком или ножовкой в его углах делают вырезы под опорные ножки. Крепление щита к нижнему основанию выполняют аналогично монтажу столешницы.
Чтобы получить устойчивость конструкции каркаса, при креплении опор и сборке рамы слесарного верстака обязательно используют столярный угольник. После установки верстака, пузырьковым уровнем проверяют горизонтальность его расположения. При необходимости уровень можно изменить, подкладывая небольшие отрезки тонкой фанеры под ножки.
Верстак своими руками. Пошаговая инструкция

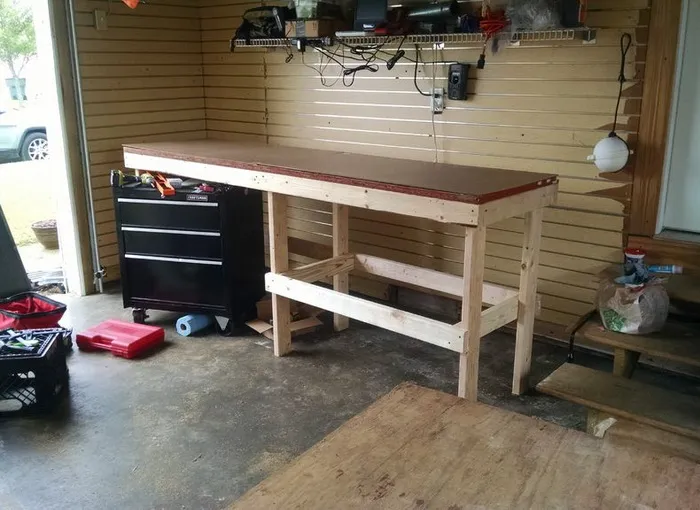

После окончания сборки верстак пропитывают специальным защитным составом, покрывают лаком или красят.
Небольшой верстак для дома своими руками
Предлагаемая ниже конструкция слесарного верстака значительно облегчит слесарные и монтажные работы не только в малогабаритном гараже, но и на балконе, в углу хозяйственного помещения и т.д. Обладая всей функциональностью и удобством полноразмерного рабочего стола, он не будет занимать много места и сможет вместить в своих ящиках множество инструментов и приспособлений.
Столешница малогабаритного верстака изготавливается из склеенных между собой двух листов фанеры толщиной не менее 18 мм и имеет размеры 1500х600 мм. Для усиления крышки стола, по краям она имеет дополнительное утолщение двумя слоями фанерного листа, что дает толщину 72 мм.
Учитывая, что фанера толщиной 18 мм является не самым дешевым материалом (стоимость одного листа составляет около 1000 рублей), можно немного сэкономить, если купить полноразмерный лист габаритами 2440х1220 мм. К сожалению, этого материала не хватит на изготовление усиливающей полосы, которая располагается по периметру крышки, поэтому придется дополнительно поискать небольшой отрезок фанерного листа. В противном случае конструкцию столешницы придется изменить.
Приступая к сооружению небольшого столярного верстака своими руками, подготовьте следующие инструменты и материалы:
- правило длиной не менее 2 м;
- дисковая пила;
- угольник столярный;
- шпатель зубчатый с размером зуба 2х2 или 3х3 мм. Можно купить готовый инструмент или изготовить его самостоятельно, воспользовавшись болгаркой;
- шуруповерт или набор отверток;
- гаечные ключи;
- хороший столярный клей, например, «Момент Столяр»
- фанера толщиной 18мм;
- деревянный брус 40х60 мм;
- саморезы;
- болты, гайки, шайбы.
Кроме этого, для самостоятельного изготовления верстака необходимо обзавестись хорошими столярными струбцинами, без которых склеить фанерные листы будет проблематично. Если качественный инструмент приобрести нет возможности, можно воспользоваться недорогими китайскими струбцинами, которых понадобится удвоенное количество.
Процесс изготовления верстака своими руками начинают с крышки, на которую из листа фанеры длиной 2440 мм отрезают полосу длиной 1520 мм. Распилив эту деталь, получают элементы размером 1520х610 мм для усиления боков крышки. Затем правилом проверяют плоскость фанерных листов, для того, чтобы при склеивании сориентировать их выпуклой поверхностью вовнутрь.

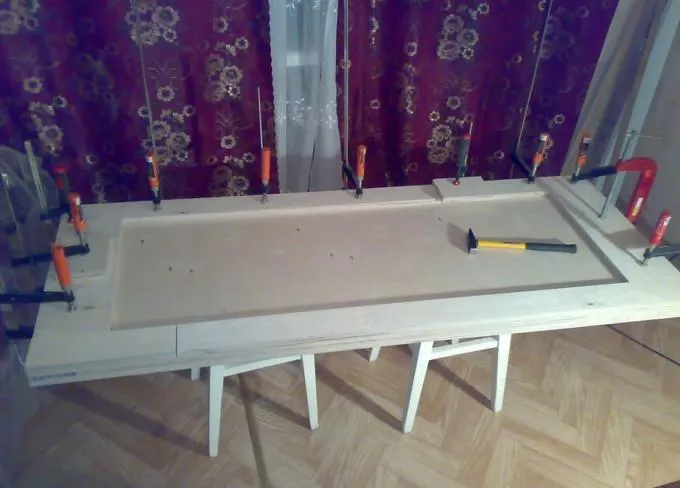

Следующий этап потребует максимальной концентрации и аккуратности – в течение пары минут требуется равномерно распределить столярный клей по поверхности одного листа фанеры. Если вы чувствуете, что недостаток опыта не даст вам возможности справиться с этой работой за такой короткий срок, то применяйте для соединения деревянных деталей мебельный клей ПВА. Он не имеет временных ограничений и допускает нанесение простой малярной кистью. Заранее подготовив струбцины и доски для распределения нагрузки по всей плоскости, уложите на три доски нижний лист, а после нанесения клеящего состава, накройте его верхним фанерным щитом.

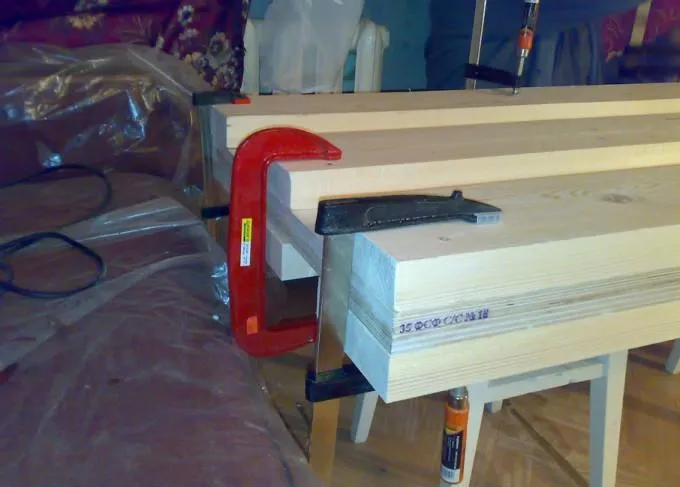

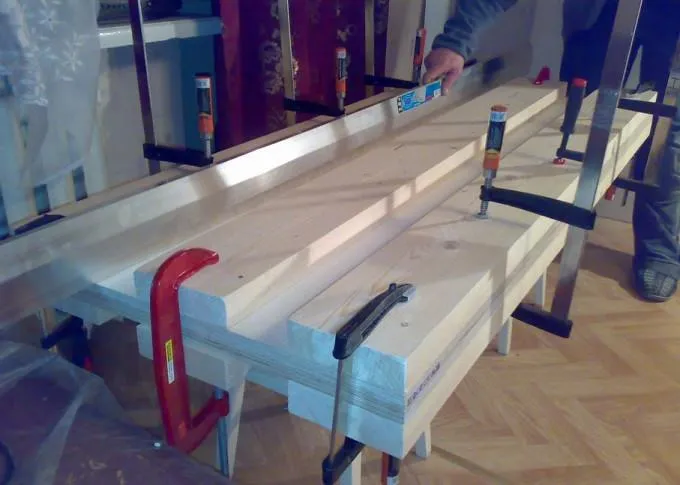

Установив сверху нажимные доски, стягивайте конструкцию струбцинами, постоянно контролируя плоскостность при помощи правила. Место в центре столешницы прижать струбциной не получится, поэтому его оставляют без нагрузки.
При склеивании щита из нескольких листов фанеры, можно обойтись и без струбцин, если положить конструкцию на ровную поверхность и равномерно прижать по всей плоскости каким-либо грузом. После высыхания клея струбцины или груз снимают и приступают к следующему этапу изготовления верстака своими руками.
Чтобы столешница имела строгую геометрическую форму, при ее обрезании паркеткой надо быть очень внимательным. В качестве шины для ведения пилы можно применить правило. Обрезая столешницу до размеров 1500х600 мм, выдерживайте углы 90° при помощи столярного угольника или используя оставшиеся при нарезке фанеры заводские углы в качестве шаблона. Оставшиеся обрезки фанерного щита распустите на полосы шириной 150 мм. Они будут нужны для усиления столешницы по периметру, поэтому приклейте их по всему краю столешницы в два слоя. При этом верхние полосы должны перекрывать стыки нижних отрезков фанеры.
Для изготовления подстолья применяют брус сечением 40х60 мм. При этом царги и проножки изготавливают из цельного пиломатериала, а опоры склеивают из двух отрезков и одного целого бруса. Высоту верстака выбирают с учетом своего роста, поскольку при его использовании не должно возникать неудобства и дискомфорта. В нашем случае высота верстака от пола до верхней поверхности столешницы составляет 900 мм.

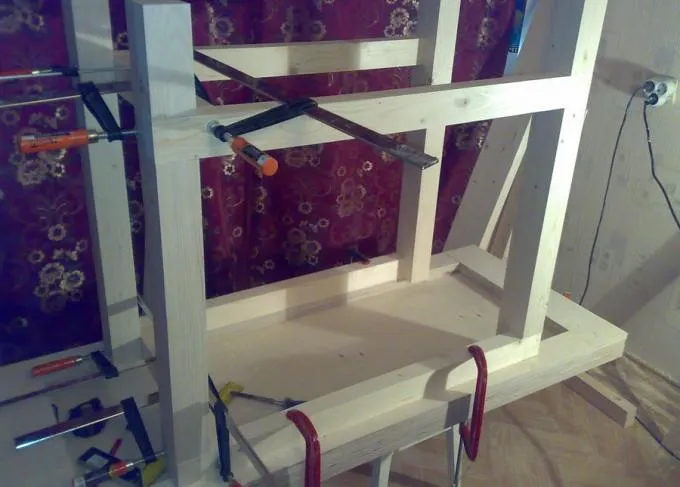

Далее склеивают ножки и собирают две рамы. При этом важно соблюдать перпендикулярность соединений, поскольку при отклонении от прямого угла геометрия конструкции будет нарушена. Добиться выполнения этого условия будет проще, если еще на этапе торцовки выполнять углы всех деталей строго под 90°. В нашем верстаке ширина рамы равняется 900 мм, а высота опорных ножек – 830 мм. Зазор от пола до нижней проножки должен составлять 150 мм.

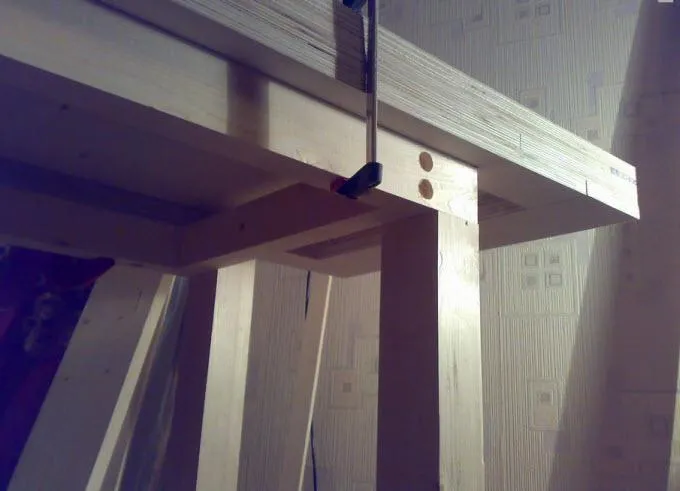

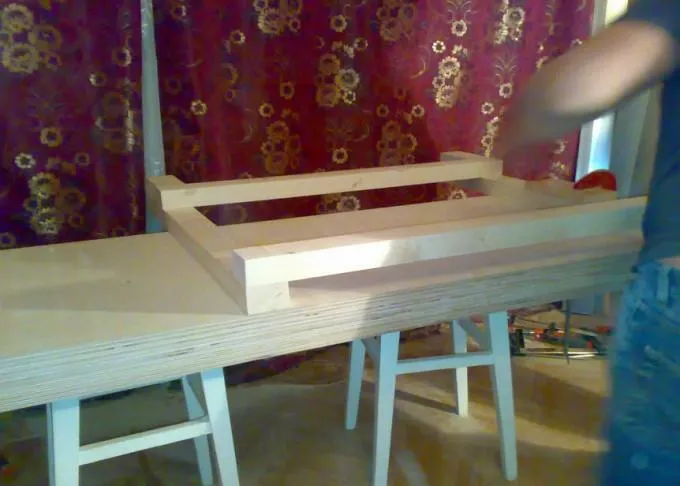

После высыхания клея рамы монтируют на столешницу и крепят струбцинами. Затем ножки выставляют строго под углом 90 градусов к нижней поверхности фанерного щита и выпиливают еще один комплект проножек и царг. Для крепления конструкции к столешнице используют саморезы 8х120 мм.

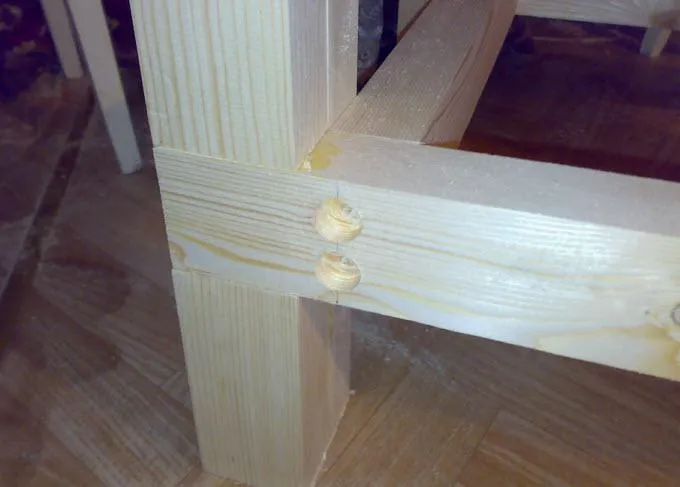

Повысить устойчивость верстака можно, если проножки и царги дополнительно скрепить такими же саморезами. Выбрав углубление под головку метизов перьевым сверлом, обеспечивают эстетичность мест соединения.

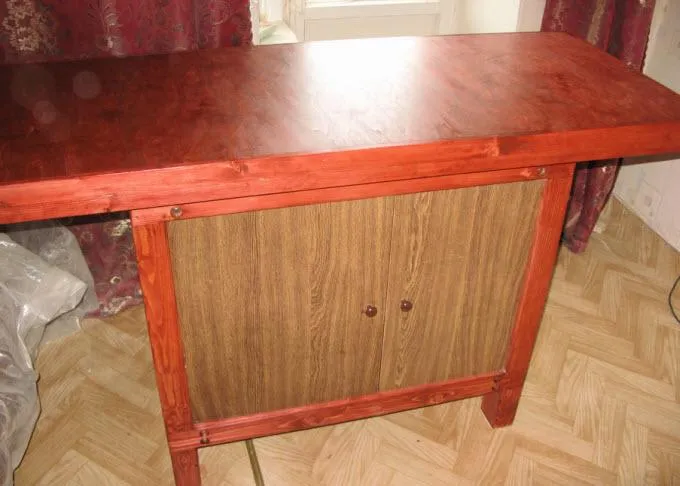

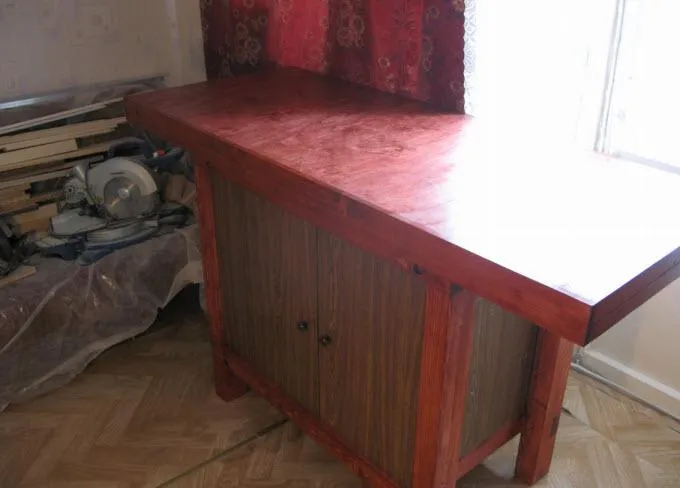

Практически верстак готов. При желании в его подстолье можно изготовить ящик для хранения инструментов.
Металлический верстак для гаража своими руками
Верстак, изготовленный из стали, обладает необходимой прочностью и надежностью, которые требуются при работе с металлическими изделиями. Такой рабочий стол сможет добавить функциональности любому гаражу или мастерской.
Материалы и инструмент
Чтобы приступить к изготовлению верстака в гараж своими руками, следует обзавестись следующим слесарным инструментом:
- угловая шлифмашина с отрезным и шлифовальным дисками;
- сварочный аппарат;
- строительный уровень;
- электрический лобзик;
- дрель с набором сверл;
- шуруповерт;
- измерительный инструмент.

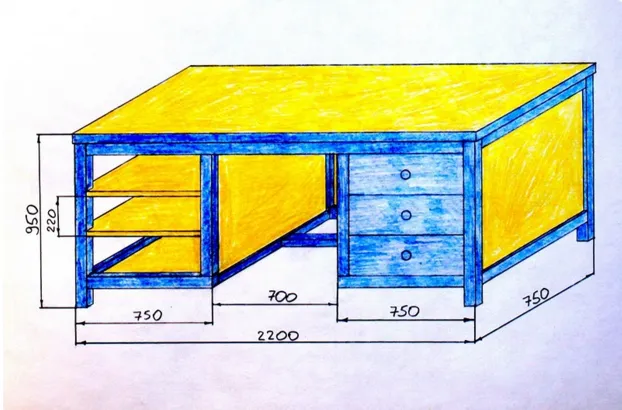

Чертежи верстака из металла своими руками
Некоторые материалы, которые нужны для верстака, можно найти в гараже, а недостающие части докупить на строительном рынке. Вам понадобятся:
- уголки стальные 50х50х4 и 40х40х2;
- труба профильная 60х40х2;
- полоса стальная 40х4 мм;
- стальные листы 2200х750х2 мм;
- доски толщиной 50 мм;
- 15-мм фанера и направляющие для ящиков;
- саморезы по металлу и болты.
Кроме того, подготовьте краску и преобразователь ржавчины для того чтобы изделие выглядело эстетично, а металл был защищен от воздействия влаги.
Пошаговая инструкция по изготовлению верстака из металла
Раскрой материала. На каркас нарезают профильную трубу. Стальной уголок используется для усиления конструкции и окантовки столешницы. Металлическая полоса нужна в качестве направляющих элементов боковых панелей и для изготовления кронштейнов ящиков стола.

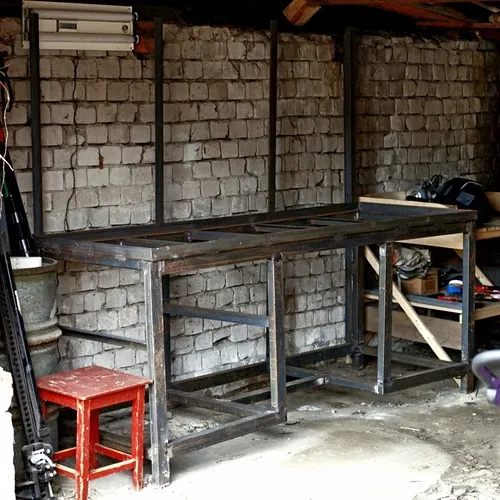

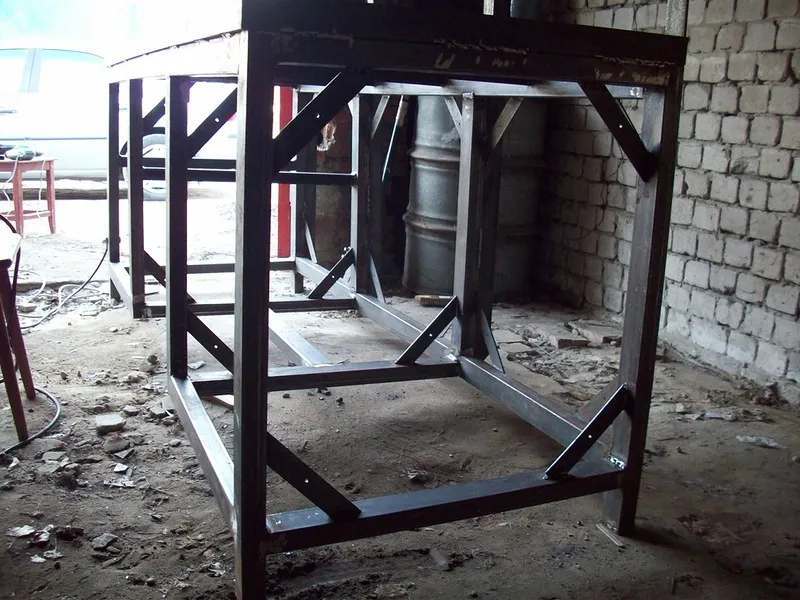

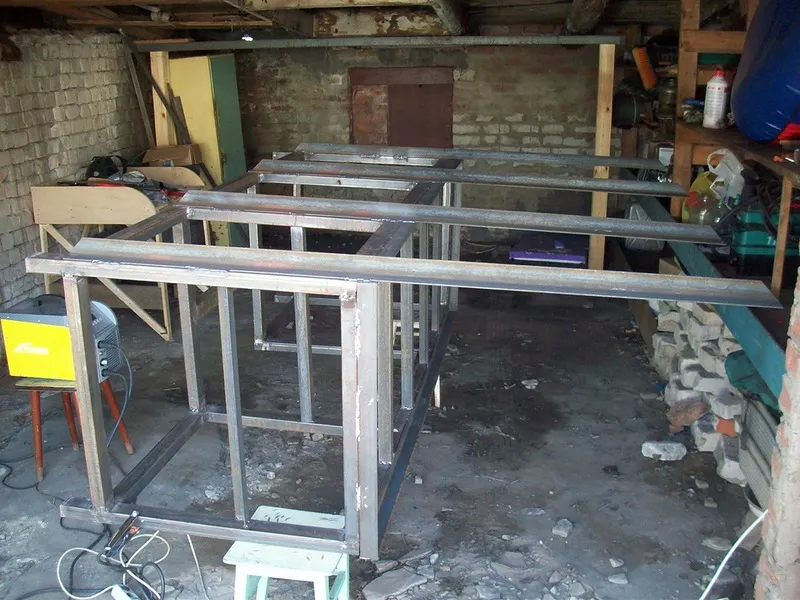

Сварка каркаса. Из труб длиной 2200 и 750 мм, соединяемых попарно, монтируют прямоугольную раму столешницы. При этом учитывают, что поверх каркаса необходимо будет приварить уголки, в которые укладывают доски рабочей поверхности. Для усиления рамы через каждые 400 мм приваривают отрезки стальных труб в качестве ребер жесткости.

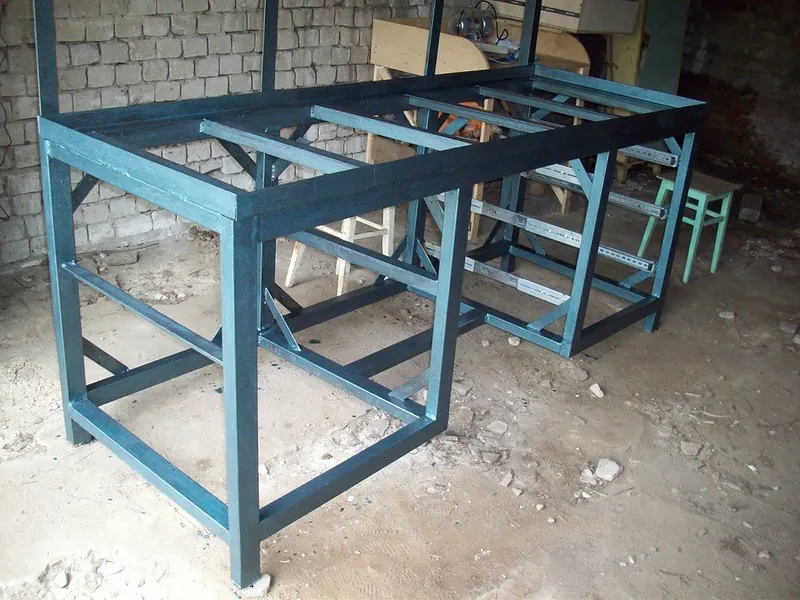

Как сделать верстак своими руками из металла. Фото

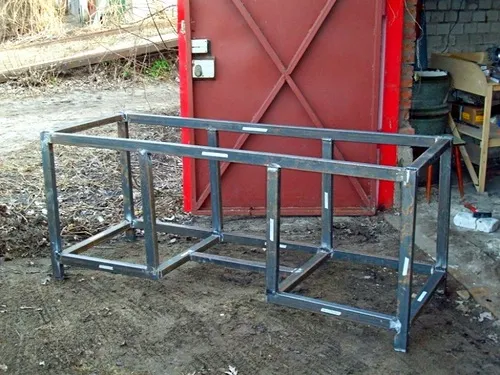

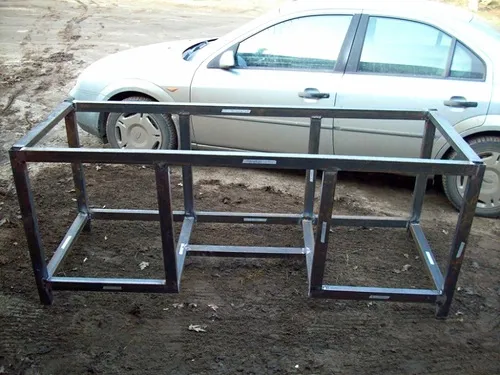

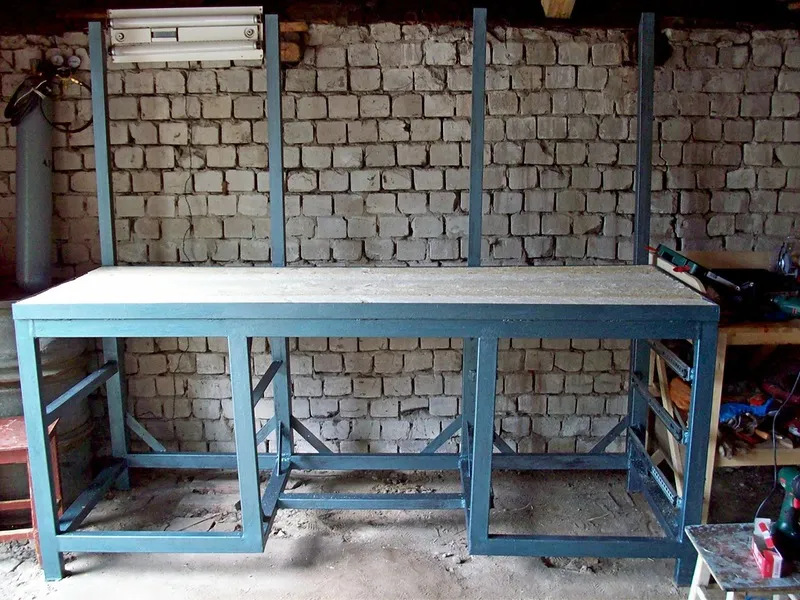

По краям стола сваркой монтируют опорные ножки длиной 900 мм, которые внизу укрепляют перемычками из уголка или профильной трубы.
С двух сторон к ножкам приваривают каркасы ящиков верстака.

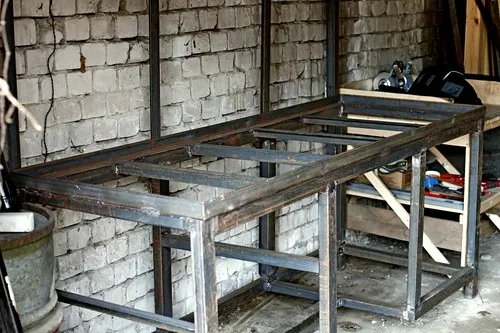

На каркас столешницы устанавливают уголки для окантовки, после чего крепят сварочным соединением.
Из уголка длиной 2200 мм и 4 уголков длиной 950 м обустраивают обрешетку силовой вертикальной панели для инструмента.
Готовый каркас укрепляют кронштейнами из стальной шины, которые приваривают к его боковинам. Для усиления потребуется 24 элемента. Дополнительно требуется просверлить отверстия в каждой полосе для монтажа боковых и задних фанерных стенок.

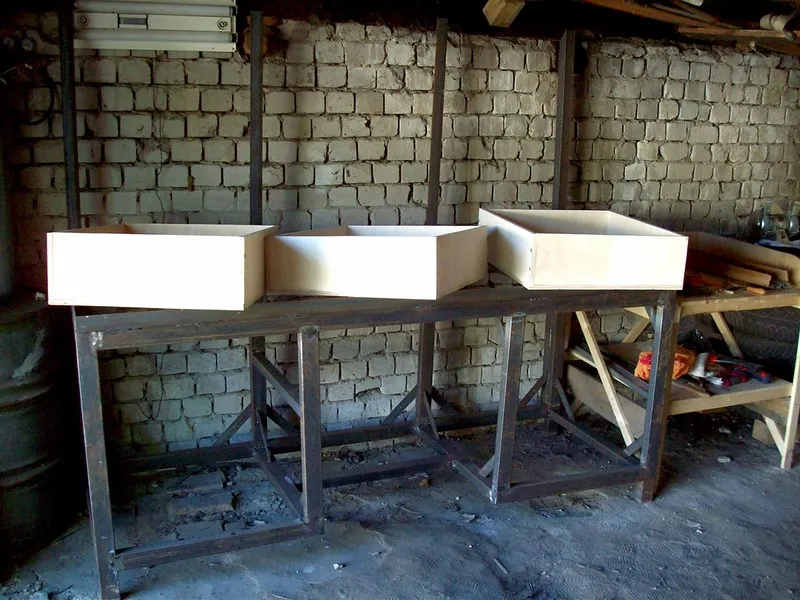

Фанеру раскраивают на детали для изготовления ящиков, после чего их собирают при помощи саморезов. Количество ящиков и их расположения зависит от конкретной необходимости и личных предпочтений хозяина.
После сборки выдвижных ящиков к боковинам каркаса приваривают металлические полосы с отверстиями для крепления салазок.
Все сварочные швы и острые углы проходят болгаркой с установленным обдирочным кругом, а ржавые участки металлопроката очищают металлической щеткой-насадкой.
Металлический каркас обрабатывают антикоррозионным составом и окрашивают атмосферостойкой краской.

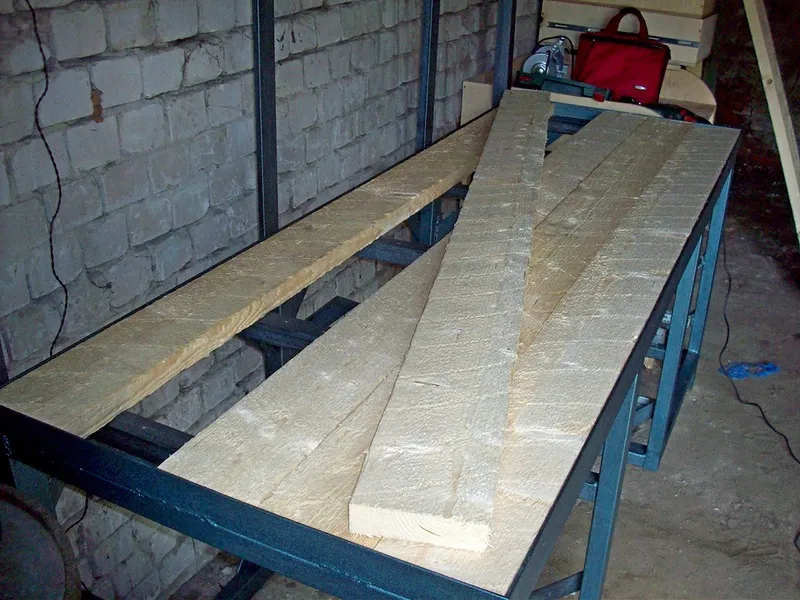

Доски раскраивают по длине столешницы и укладывают в каркас из уголка. Чтобы предотвратить гниение и порчу древесины насекомыми, доски обрабатывают антисептическим составом.
Пиломатериал укладывают в подготовленное ложе, оставляя между деревом и металлом зазоры в 2-3 мм для возможности расширения древесины при набухании. После этого доски прикручивают саморезами.

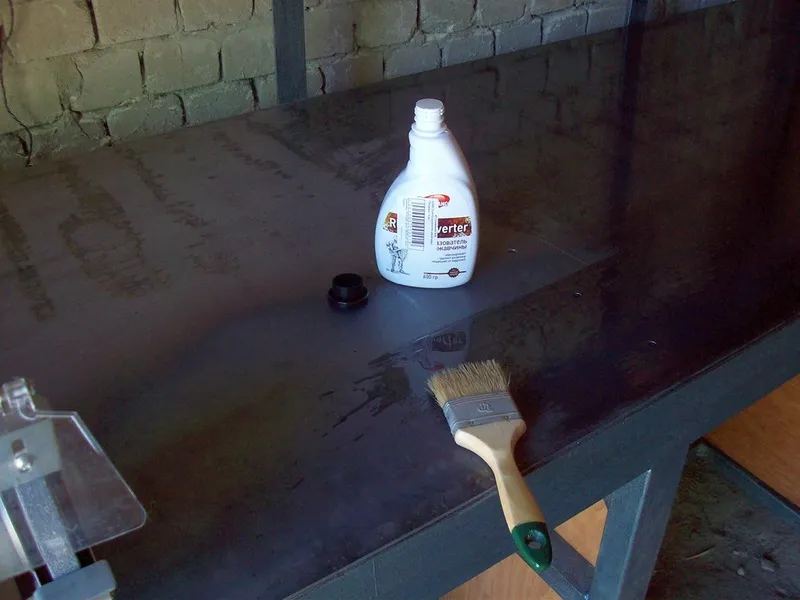

Верхний стальной лист обрабатывают с двух сторон преобразователем ржавчины, а после высыхания крепят к деревянной столешнице саморезами.

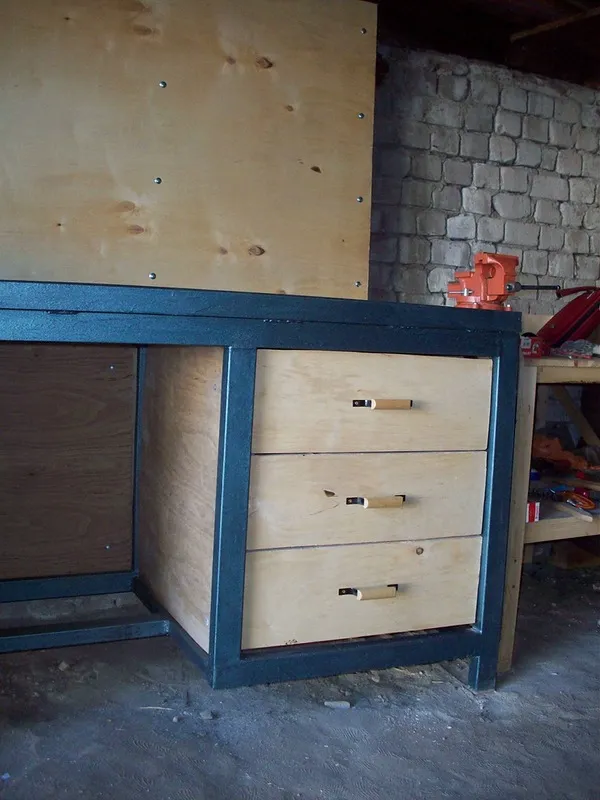

Окрашивают ящики стола и устанавливают на направляющие, а также крепят боковую и заднюю фанерную обшивку.

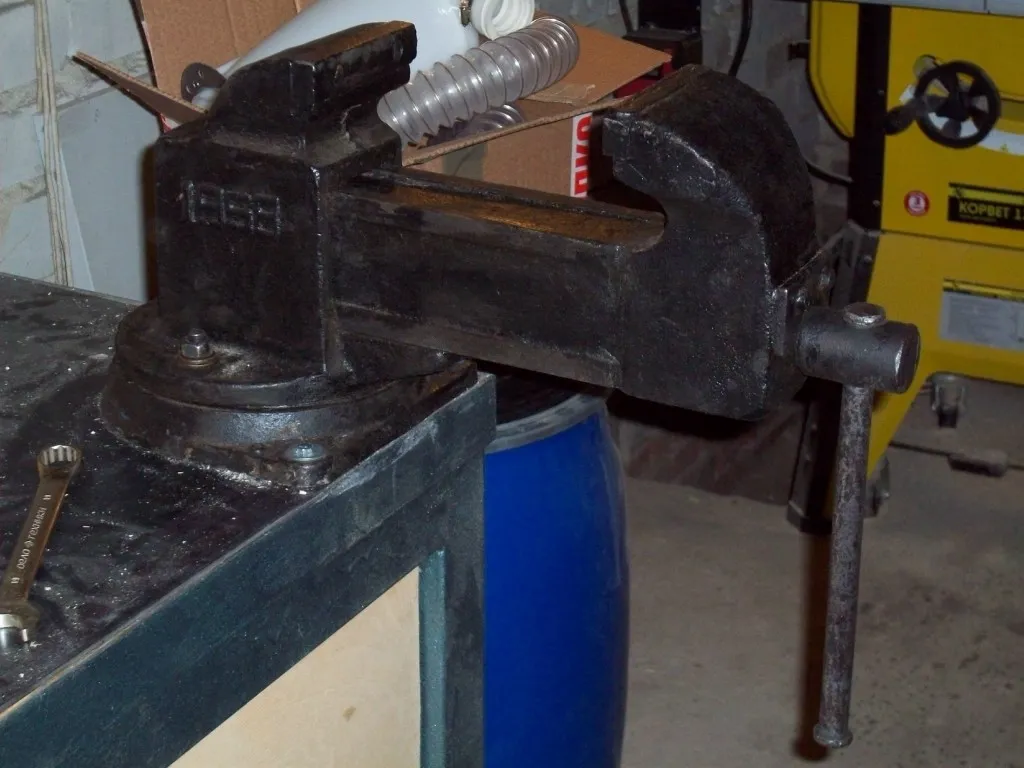

После того, как верстак будет изготовлен, устанавливают тиски и другое необходимое оборудование, крепят крючки для размещения инструмента.
Что такое верстак
Верстак представляет собой стол, предназначенный для работ, связанных с изготовлением и монтажом изделий из дерева, металла и других материалов. Нередко верстаки дополнительно оборудуют оборудованием для крепления обрабатываемых деталей, ящиками и полками для хранения инструментов и аксессуаров. В зависимости от целевого предназначения различают столярные и слесарные верстаки для работ с деревом и металлом соответственно. Рабочие столы для мастерских и гаражей могут быть одноместными и многоместными. Верстаки, рассчитанные на одно рабочее место, имеют ширину до 0.8 м и длину до 1.5 м. Габариты многоместных слесарных столов увеличиваются соответственно количеству работающих за ними людей. Расстояние рабочей поверхности от пола обычно составляет 0.8 – 0.9 м, однако есть и конструкции с регулируемой высотой. Верстаки чаще всего делают из металла или дерева, а их столешницы укрывают листами фанеры, оргалита, оцинкованной жести, досок и других материалов.
