Дренаж участка с уклоном — виды, устройство и полезные советы

У вас на участке есть уклон, и вы хотите узнать, как правильно организовать дренажную систему? В статье «Дренаж участка с уклоном» вы найдете виды дренажных решений, подробное устройство и полезные советы по обеспечению надежного водоотведения на склоне вашего участка. Сделайте вашу территорию более безопасной и комфортной с помощью эффективного дренажа!

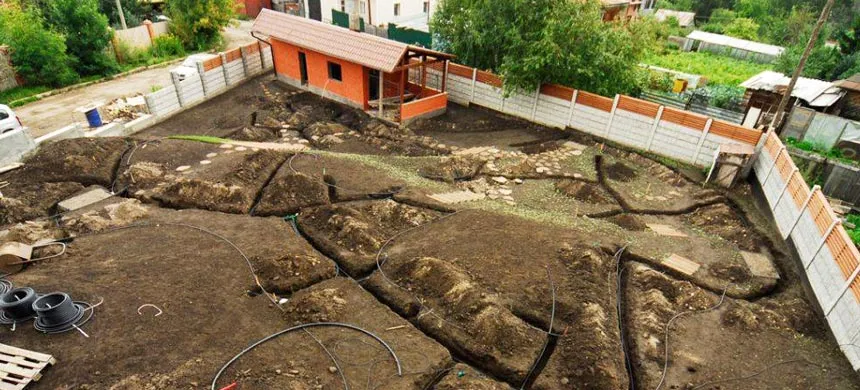

Дренаж на участке с уклоном

Содержание статьи:

1. Когда на участке необходим дренаж
2. Особенности участков с уклонами
3. Особенности дренажной системы на участках со склонами
4. Виды дренажа на участке с уклоном
5. Работы по устройству дренажа на склоне
6. Заключение

Дренаж на участке с уклоном — это устройство систем водоотвода от фундаментов зданий и строительных конструкций террасирования, предназначенных для искусственного изменения рельефа поверхности. Следует отметить, что проведение дренажных работ на склонах имеет некоторые отличия от традиционных водоотводных систем и напрямую связано с их крутизной.

Когда на участке необходим дренаж

По строительным нормам, дренаж обязателен в случаях размещения:

• Полов подвалов и подполий на удалении меньше 500 мм от уровня почвенных вод.
• Полов и подвалов зданий в грунтах, состоящих из глин и суглинков вне зависимости от глубины залегания почвенных вод.
• Подвальных полов в зоне капиллярного переувлажнения, если условия эксплуатации не допускают сырости в помещениях.
• Подполов технического назначения в глинах и суглинках, если их заглубление превышает 1300 мм вне зависимости от присутствия почвенных вод.
• Подвальных и технических полов в почвах из глины и суглинков, если они находятся на глубине меньше 1300 мм и располагаются на плитном фундаменте.
• Зданий в зоне находящихся с нагорной стороны участка линз из песка или тальвега — старого русла, дна реки, пониженной местности в форме оврага, балки, долины.

На участке может быть проведено общее снижение уровня почвенных вод до отметки на 0,5 м ниже подвальных и технических полов. Если проведение общего дренирования технически нереализуемо или нецелесообразно, а самотечное удаление вод с участка невозможно, прокладывают местные дренажи недалеко от фундаментов заглубленных сооружений.

Особенности участков с уклонами

Выбор участка с уклоном — это прерогатива состоятельных людей, которые мечтают возвести свой дом на самом высоком месте, чтобы получить приятный глазу вид окружающего ландшафта. Чем круче участок с уклоном, тем дальше обзор окружающей местности и тем выше расходы на обязательное террасирование (изменение рельефа) частной территории.

Рельеф на крутых участках с уклонами придется менять обязательно — это предотвратит оползни, водную эрозию почв и позволит использовать территорию для посадки сельскохозяйственных культур.

Существует большое количество технологий, позволяющих бороться с негативными явлениями на участках с большими и малыми (до 10 градусов) уклонами, некоторые из них:

Посадка растений. На пологих участках с малыми уклонами могут быть посеяны быстрорастущие (злаковые) травы, кустарники и деревья.

Забивание ивовых кольев. Часто вбитые в склон ивовые прутья способны быстро укореняться и укреплять грунты.

Установка деревянных щитов. Их собирают из лиственных пород древесины и подпирают вбитыми в землю деревянными сваями.

Геотекстиль, геоматы и геосетки. При помощи высокопрочных геотекстильных полотен борются с эрозиями и оползнями, укрепляют поверхность грунтов. Аналогичные функции выполняют и более объемные водонепроницаемые геоматы.

Геосетки в рулонах из стекловолоконных или полиэфирных нитей, закрепляемые анкерами, применяют для армирования поверхности участков с уклонами. После укладки их отсыпают щебнем, грунтом, высеивают по верху газонные травы и прочие растения.

Геологические и газонные решетки. Геологические решетки — это объемный ячеистый материал, который растягивают и укладывают на склон. После укладки его ячейки высотой от 50 до 300 мм заполняют водонепроницаемыми материалами.

Газонные решетки представляют собой полимерные изделия из блоков с размером ячейки 400х600 мм, собираемые при помощи замков. Их укладывают на щебеночную засыпку и заполняют плодородным грунтом, в котором прорастает трава.

Габионы. Это простая система укрепления крутых склонов, основным элементом которой является сварной каркас из сетки с ребрами жесткости. После установки габионов в нужных местах, их наполняют камнями, крупнозернистым гравием или щебнем, другими тяжелыми материалами.

Монолитные бетонные стены. Монолитная стена из бетона, которую заливают на заглубленный свайный фундамент и горизонтальный ростверк, является одним из самых эффективных методов укрепления крутых склонов со слабыми и нестабильными грунтами.

Шпунты. Эти изделия представляют собой длинные полосы из толстой листовой стали, имеющие корытообразный профиль с загнутыми во внутрь кромками. Шпунты вдавливают или вбивают в грунт, соединяя их между собой в замки и формируя таким методом сплошную стальную стену. Их широко применяют в строительной сфере для укрепления отвесных стенок грунтов.

Строительные блоки. Из бетонных, стеновых блоков или кирпича, установленных на свайно-ростверковый фундамент и скрепленных цементными растворами, строят прочные стены, способные противостоять давлению грунтов на больших уклонах.

Иногда для отвода воды стены делают пористой структуры, вкапывая строительные блоки и камни в грунт пологих склонов.

Особенности дренажной системы на участках со склонами

Следует различать пологие и крутые склоны, которые укрепляют различными способами. Там, где территория имеет невысокие углы уклонов, а на пути поверхностных и грунтовых вод не стоят водонепроницаемые преграды в виде сплошных стенок из монолитного бетона, каменной кладки или шпунтов, прокладка дренажа на участке склона обычно не требуется. Излишняя вода самотеком уходит от фундамента высоко расположенного дома и с участка в самую нижнюю точку, которая может располагаться за индивидуальной территорией.

Для дальнейшего отвода воды может понадобиться рытье открытой траншеи, направленный с уклоном к месту водосброса: водоему, реке, оврагу, карьеру, низине или колодцу.

Если склон имеет большие углы наклона и для его террасирования используются сплошные водонепроницаемые стены, стоящие на фундаментах, следует задуматься об осушении и отводе воды от бетонных оснований. Так как в переувлажненных глинистых грунтах с большой интенсивностью происходят процессы морозного пучения, это может привести к преждевременному старению и разрушению фундаментов. В этой с ситуации ответ на вопрос, нужен ли дренаж на участке с уклоном, обычно бывает положительным и его устройство не вызывает сомнений.

Также решение об устройстве дренажа напрямую связано со структурой грунтов. Если на частной территории лежат водопроницаемые песчаники, делать дренаж участка под уклоном в подавляющем большинстве случаев не требуется.

По-иному обстоит дело в грунтах из водонепроницаемых глин и суглинков. В этой ситуации обычно проводят отсекающий дренаж на участке с уклоном в зоне размещения фундаментов зданий и монолитных стен террасирования.

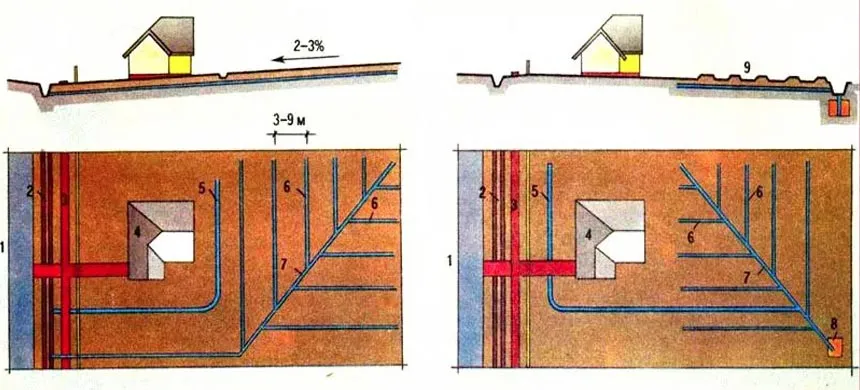

Виды дренажа на участке с уклоном

Так на участках с уклоном излишняя влага уходит самотеком, для их осушения используется малое число видов дренажа. Обычно воду отводят в глинистых грунтах от фундаментов зданий и подпорных стен систем террасирования. Иногда для сбора идущих со склона водных масс используют канаву дренажа, расположенную в самой низкой точке участка.

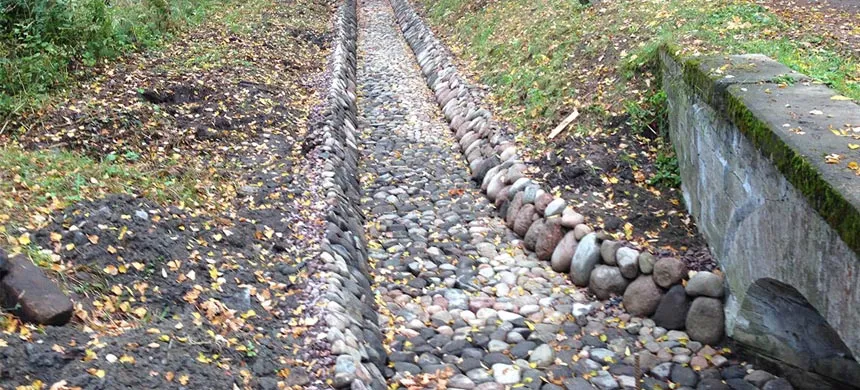

Открытый дренаж

Открытый дренаж на участке с уклоном представляет собой выкопанную в земле канаву прямоугольной, трапецеидальной формы, направленную вдоль наружной или внутренней стенки забора к месту водосброса. Обычно в канаве дренажа собирается стекающая со склона и проникающая сквозь ее стенки поверхностная, почвенная вода.

Если открытый водосборный канал находится внутри участка с уклоном, для удобства пользования его накрывают деревянными или металлическими щитами. Более дорогой вариант — устроить на участке закрытый дренаж, застелив канаву геотканью и наполнив ее камнями, щебнем, гравием, керамзитом, крошкой переработанного бетона, фрагментами пенопласта или прочими сыпучими материалами.

Закрытый дренаж

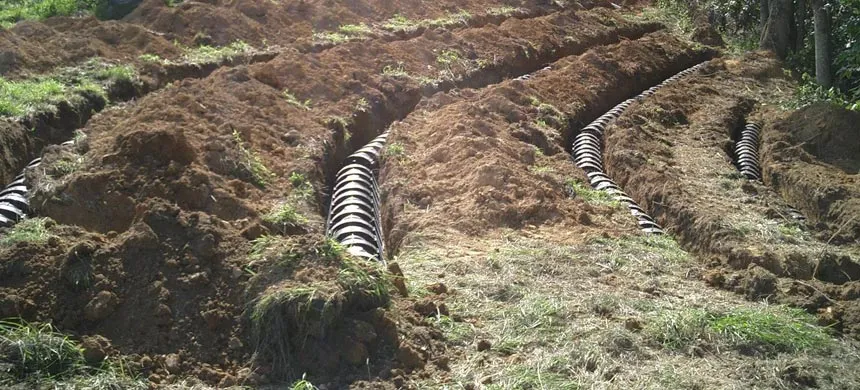

Одним из основных вариантов решения задачи, как делать дренаж на участке с уклоном, является прокладка закрытых дренажных систем. Обычно для их устройства выкапывают канавы, застилают их геотекстилем, помещают наверх специальные перфорированные трубы и присыпают их щебнем с песком.

В строительных нормах приведены следующие основные правила прокладки закрытых систем дренажа:

• Водосборные канавы должны выкапываться на глубину ниже отметки промерзания грунтов. Если они находятся около фундамента, их глубину заложения делают на уровне его подошвы.
• Канавы должны иметь ширину не менее 400 мм.
• Минимальные уклоны дренажных каналов на погонный метр: в глинах — 2 мм, в песчаниках — 3 мм.
• Если дренаж проводится в гравелистых грунтах или песках крупных, средних фракций, устраивают однослойные засыпки из гравия, щебня.
• При дренаже в мелких и пылевидных песках, в супесях и многослойных пластах, делают двойные обсыпки из гравийно-щебневого и песчаного слоев.
• Толщина каждого вида обсыпок должна быть не меньше 150 мм.
• В глинах устраивают совершенный дренаж, укладывая трубы непосредственно на дно траншей.
• В закрытом дренаже с трубами обязательно наличие ревизионно-смотровых колодцев. Их устанавливают в местах разветвлений, поворотов трубопроводов на расстоянии не более 40 — 50 м друг от друга на прямых участках. Обычно для удобства прочистки труб выбирают удаление колодцев друг от друга в 20 — 25 м.

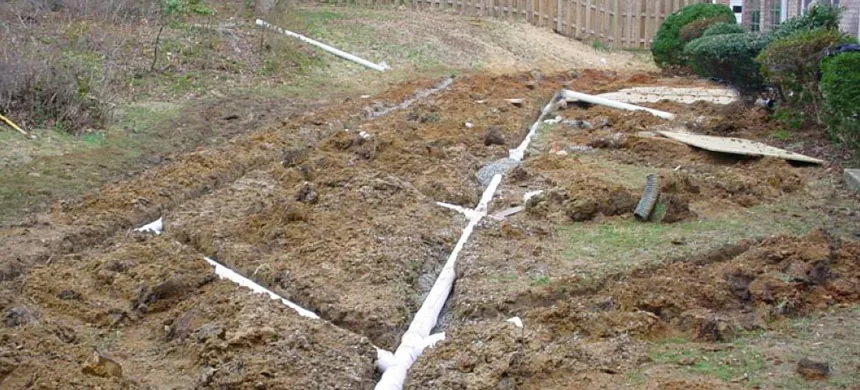

Работы по устройству дренажа на склоне

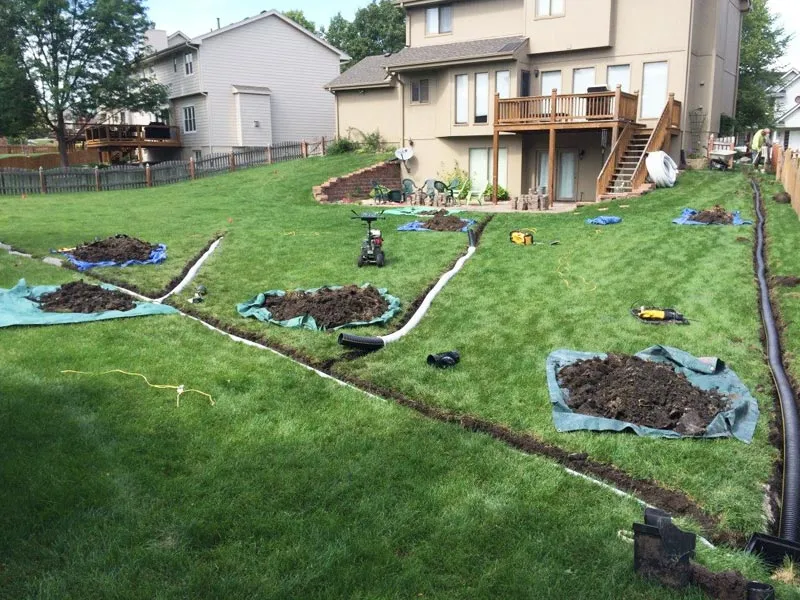

Чаще других на частной территории прокладывают пристенный дренаж участка со склоном, размещаемый в непосредственной близости от фундаментов домов и стен террасирования.

Обычно расстояние от стенок фундаментов до дренажных каналов делают 1 — 2 м, а глубину закладки дренажа берут на уровне их подошв. Устройство дренажа на участке с уклоном в зоне размещения террасированных стен проводят следующим способом:

1. Прокладывают шнурами Т-образную трассу дренажа вдоль подпорных стен и к точке водосброса, одновременно определяя ее середину.
2. В центре выкапывают приямок под ревизионно-смотровой колодец и затем от него начинают копку траншей вдоль стен. Их постепенно поднимают с нужным уклоном, доходя до самых краев стеновой преграды.
3. Дно канав утрамбовывают и равняют 50 мм слоем песка.
4. Затем траншеи под дрены застилают прочным, хорошо пропускающим воду термоскрепленным геополотном и укладывают на их дно перфорированные дрены в геоткани.
5. Устанавливают в середине колодец с тремя входными отверстиями на 150 – 300 мм ниже дна канав и подсоединяют к нему с обеих сторон дрены.
6. Трубы дренирования засыпают 300 — 400 мм слоем гравия, щебня размером фракций в 10 — 20 мм.
7. Затем заворачивают наверх геотекстильное полотно и засыпают его песком.
8. К третьему выходу колодца подключают магистраль из обычных НПВХ-труб рыжего цвета, используемых для прокладки наружной канализации. Трубопровод направляют до точки водосброса, используя раструбовое соединение труб, и прикапывают грунтом.

Заключение

Дренаж участка со склоном обычно проводят в глинистых грунтах или на крутых склонах, имеющих подпорные монолитные стены на ленточных или свайно-ростверковых фундаментах. Для отвода излишков воды используют закрытые дренажные системы из каналов с геотекстилем, перфорированным трубопроводом и щебнево-песчаными засыпками.

Какой уклон для отвода воды?

Для отвода воды с поверхности земли, например, с крыши здания, необходим определенный уклон, который обеспечивает эффективный отвод воды. Оптимальный уклон для отвода воды зависит от нескольких факторов, таких как количество осадков в регионе, площадь крыши или земельного участка, а также тип используемой системы отвода воды.

Обычно для отвода воды с крыши здания используют уклон от 2% до 5%, что соответствует наклону от 2 до 5 см на 1 метр. Если уклон слишком мал, то вода может стекать медленно и задерживаться на поверхности, что может привести к образованию луж и повреждению крыши. Если же уклон слишком большой, то вода может стекать слишком быстро, что может привести к эрозии почвы и другим проблемам.

Для земельных участков уклон также должен быть достаточным, чтобы обеспечить эффективный отвод воды от дома и других построек на участке. Оптимальный уклон для отвода воды с земельного участка зависит от рельефа местности, типа почвы и количества осадков, но как правило, рекомендуется уклон от 2% до 3%.

При проектировании системы отвода воды следует учитывать все эти факторы, чтобы обеспечить эффективный отвод воды и избежать проблем с накоплением воды на крыше или земельном участке.
