Греющий кабель для трубы: разновидности, установка и подключение схем

Обеспечить непрерывное и постоянное водоснабжение частного дома или дачи – задача, требующая особого внимания. Сложность заключается в поддержании подачи воды в холодное время года. Для того чтобы избежать замерзания труб, можно уложить их глубже под уровнем промерзания, однако даже в этом случае остаются уязвимые точки. В таких ситуациях полезны греющие кабели для трубы.

Виды греющих кабелей для водопровода

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

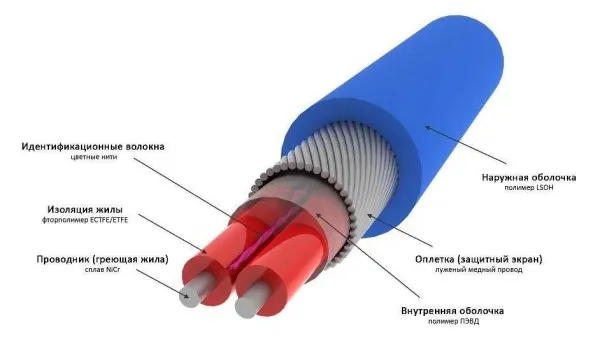

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

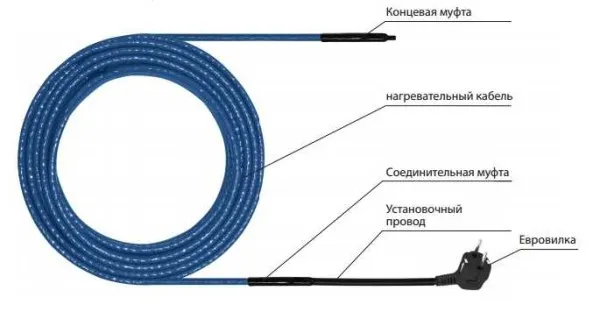

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

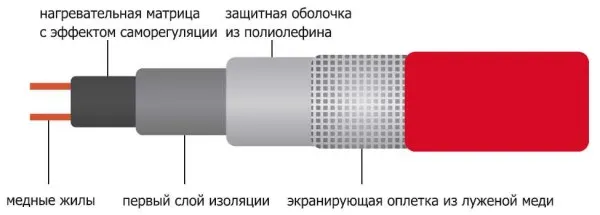

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

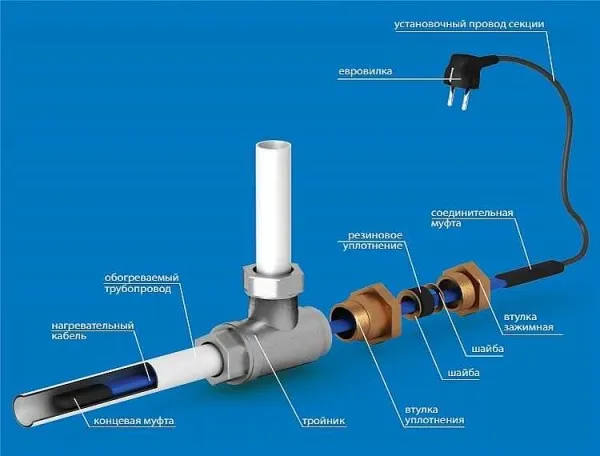

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

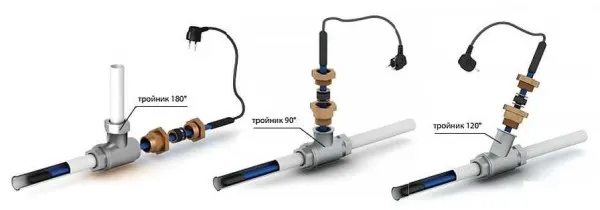

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

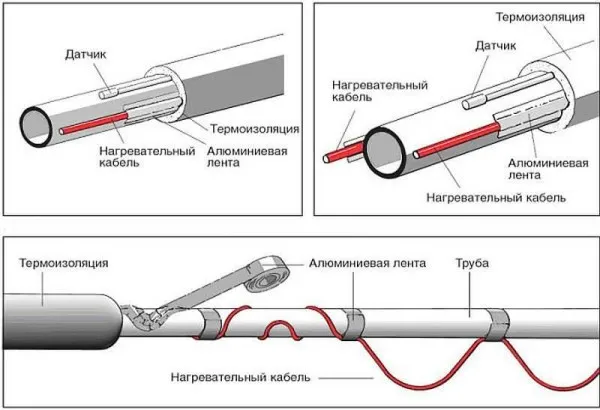

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

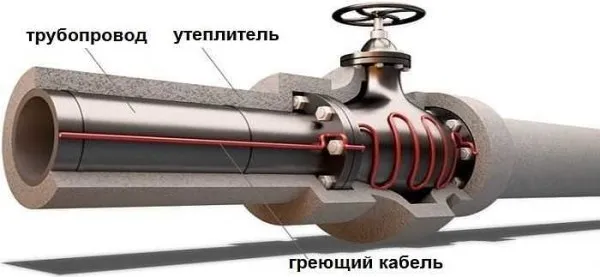

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

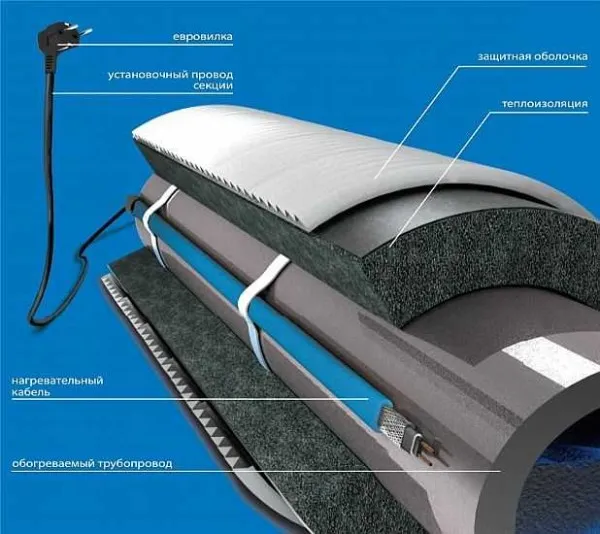

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

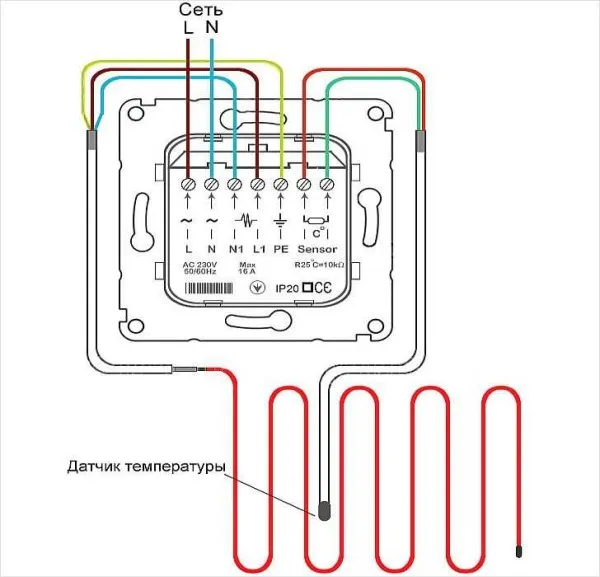

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

Как правильно установить греющий кабель на трубу?

Установка греющего кабеля на трубу является важным этапом для достижения эффективной поддержки температуры в помещении. Чтобы правильно установить греющий кабель, нужно следующее:

1. Подготовьте трубу: предварительно очистите трубу от всех загрязнений и осторожно оберните ее в изоляцию.

2. Установите крепление: крепление для греющего кабеля должно быть установлено на трубе таким образом, чтобы оно не двигалось при использовании.

3. Расположите греющий кабель: расположите греющий кабель вдоль трубы, начиная от начального пункта и до конечного. Убедитесь, что кабель расположен ровно и не имеет завитков.

4. Запаяйте кабель: запаяйте кабель на конце и закрепите его, чтобы исключи

Установка греющего ка

Для правильной установки греющего кабеля на трубу, необходимо следовать следующим шагам:

1. Очистите трубу от загрязнений, пыли, жира и т.д.

2. Убедитесь, что труба сухая.

3. Нанесите на трубу специальный клей для греющего кабеля.

4. Размотайте греющий кабель и установите его на трубу, начиная с конца и двигаясь в сторону установки.

5. Убедитесь, что кабель плотно прилегает к трубе.

6. Подключите кабель к электросети.

7. Проверьте электрическую изоляцию и наличие короткого замыкания.

Важно помнить, что установку греющего кабеля на трубу лучше доверить специалистам, так как она требует знаний и опыта в электротехнике.
