Изготовление коптильни холодного копчения объемом 100 и 200 литров из бочки своими руками — инструкция и чертежи

В наши дни мало найдется людей, кто никогда не пробовал копченостей или не является их любителем. Приобретая такие продукты в магазине, трудно быть уверенным в их высоком качестве. В этом контексте может быть интересным рассмотреть создание собственной коптильни из бочки по чертежам.

Конструкции коптилен горячего и холодного типа различны: в первом случае важно соблюсти расположение топки под главным сооружением, а во втором – провести трубу от источника дыма. Именно в этом заключается основной секрет установки самодельной коптильни из бочки на 200 л. Ниже приведены четкие чертежи обоих вариантов – стоит отталкиваться от предпочтений хозяина участка.

Выбирать способ копчения следует исходя из вкусовых предпочтений и времени приготовления. Особой популярностью пользуются мясные продукты, обработанные холодной техникой, но есть и любители горячего метода. В среднем на заготовку первого варианта блюда уходит от 2 до 14 дней, второго – от 20 минут.

Какие инструменты и материалы потребуются

Для изготовления коптильни своими руками понадобится минимальный набор материалов и инструментов.

• бочка двухсотлитровая – 1шт.;
• решетки или металлические прутья – 2-4 шт.;
• поддон (сбор выходящей влаги и жира, может быть сделан самостоятельно из дна бочки) – 1шт.;
• кирпичи (для подставки) – 10-12 шт.;
• опилки/щепа (для наполнения);
• труба для дымохода (коптильня холодной обработки) – 15, -2 м;
• дополнительная емкость для производства дыма (холодное выполнение) – 1шт.

Какую бочку выбрать

Главное – корпус из нержавеющей стали. Это необходимо для сохранности материалов и продолжительного срока эксплуатации. Исходный двухсотлитровый сосуд может быть, как с двойным дном, так и без него – в любом случае эта деталь будет удаляться подручными средствами.

Как подготовить бочку

Подготовительные работы не требуют специальных знаний и умений. Двухсотлитровая бочка из нержавеющей стали сама по себе уже является подходящим материалом для создания коптильни. Единственное пожелание – тщательное очищение емкости от химикатов и грязи. Необходимо также следовать инструкции и не упускать из виду важные для правильного исполнения мелочи.

Выбор конструкции очага

Если коптильню предполагается изготовить надолго, то и топка должна быть сделана основательно. Поэтому лучше использовать кирпич либо сваренную печь из металла. Возможен и более простой вариант топки — выкопать прямоугольную яму в земле глубиной 40 см. Сама коптильня будет иметь следующий вид: очаг в земле, траншея под дымоход, укрытая сверху каким-либо материалом и бочка, помещенная над траншеей.

Как сделать коптильню холодного копчения из 200-литровой бочки своими руками

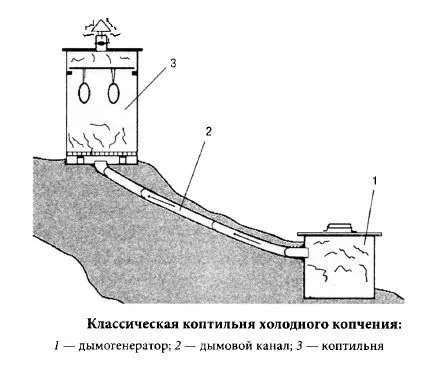

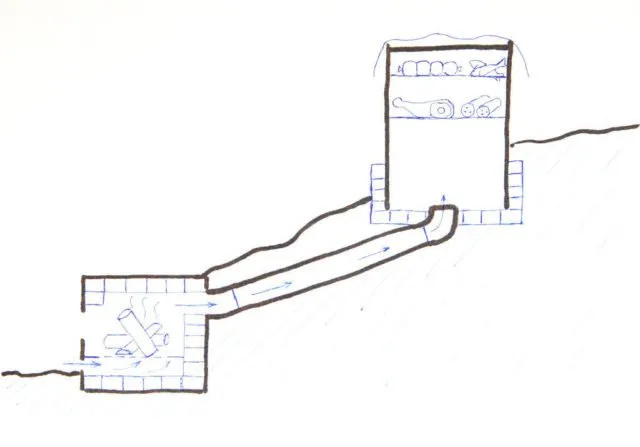

Для изготовления коптильни холодного копчения необходимо разнести двухсотлитровую бочку и источник дыма в противоположные стороны. Самой простой схемой выполнения такой емкости своими руками станет конструкция, показанная на рисунке ниже.

Построенная своими руками холодная коптильня из двухсотлитровой бочки – классический и не привередливый вариант. Создать такую конструкцию своими руками не составит труда – важно лишь следовать инструкции.

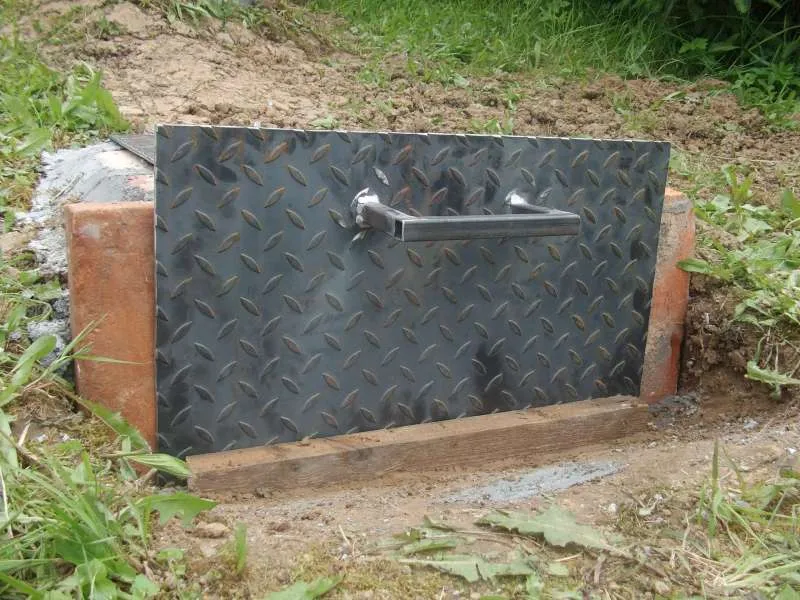

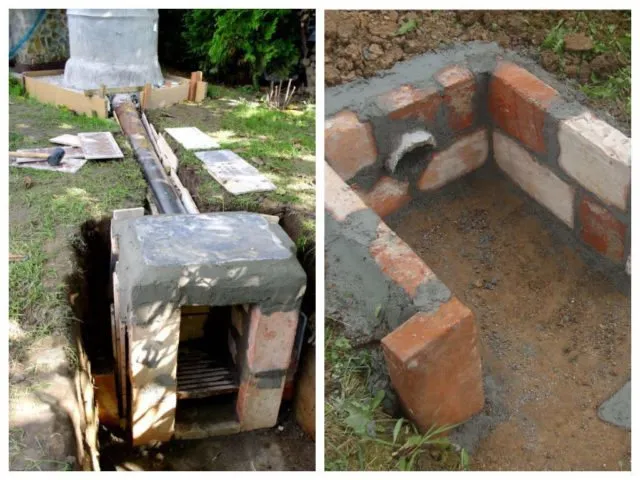

1. Первым шагом необходимо сделать канаву глубиной около 30 см для двухсотлитровой бочки и 50 см для костра.



2. Расположить два углубления в 1,5-2 метрах друг от друга.
3. Внутренние стенки укрыть огнеупорным кирпичом, проложить от камеры к отверстию двухсотлитровой бочки трубу.
4. Бочку избавить от дна, поставить на меньшую по глубине яму, укрепить конструкцию кирпичом для устойчивости и долгой эксплуатации. Сверху уложить решетку.



5. В другом варианте емкость просверливается и в отверстия вставляются железные прутья – все зависит от предпочтений. Чтобы дым не улетал сразу, стоит накрыть двухсотлитровую коптильню холстиной или рогожей.

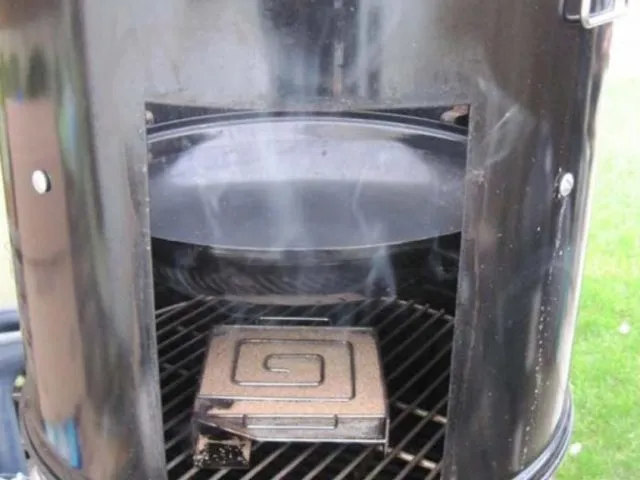

Изготовление коптильни с дымогенератором

Устройство усиливает тягу внутри агрегата, в итоге дым идет равномерно и поступает в коптильное отделение. Используют компрессор, который устанавливают в аквариуме для рыбок. Можно применить бывший в употреблении или купить новый. Монтируют устройство с помощью двухстороннего патрубка, который вваривают в бочку.

Чтобы соорудить камеру дымного генератора, используют любую емкость, например, молочный бидон, баллон огнетушителя, большой термос, стальную трубку. Габариты бывают разными, зависят от мощности. Магазинные устройства имеют технический паспорт, где все указано. Самодельные устройства рассчитывают на определенную мощность, показатель зависит от кубатуры коптилки.

Для правильного подсоединения самодельных установок проводят пробное тестирование, чтобы размеры бака и дымогенератора совпали. Чертежи присоединения можно отыскать в интернете. Для стыкования трубы к генератору используют фитинги, ввариваемые в отверстие снеки бака. Можно заменить резьбовым соединением, если такое возможно.

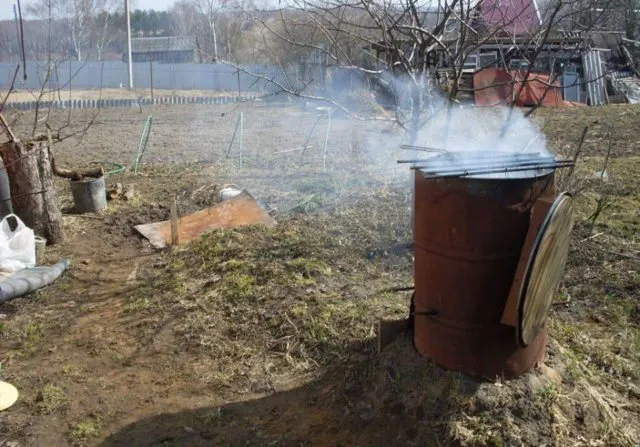

Как сделать вертикальную коптильню горячего копчения из бочки на 200 литров

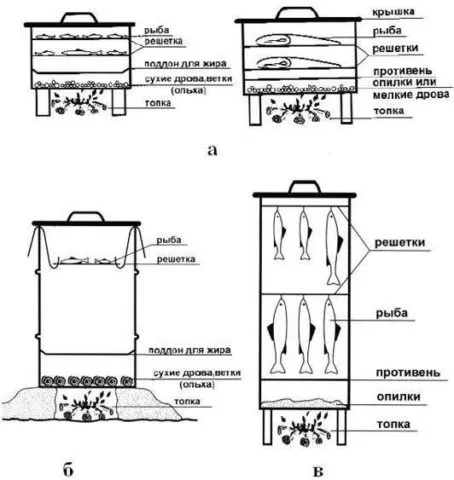

Перед изготовлением самодельной коптильни из двухсотлитровой бочки своими руками важно изучить устройство и конструкцию. Такого рода сооружение не требует больших усилий – его возможно сделать из подручных средств всего за несколько часов согласно представленной пошаговой инструкции:

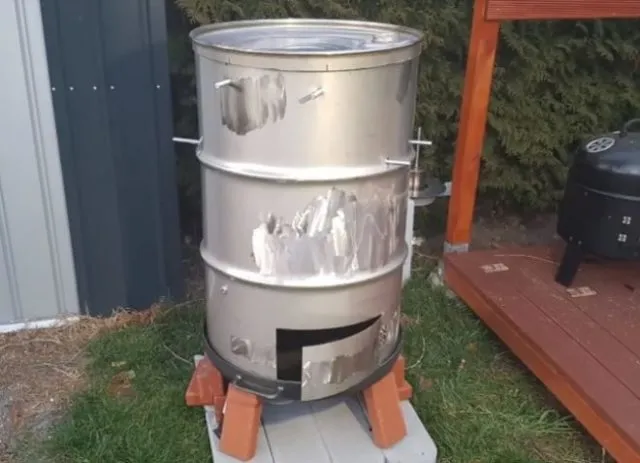

1. Первым делом необходимо удалить дно двухсотлитровой бочки – чуть позже оно пригодится. Если основной материал имеет открывающуюся крышку – ее стоит оставить.

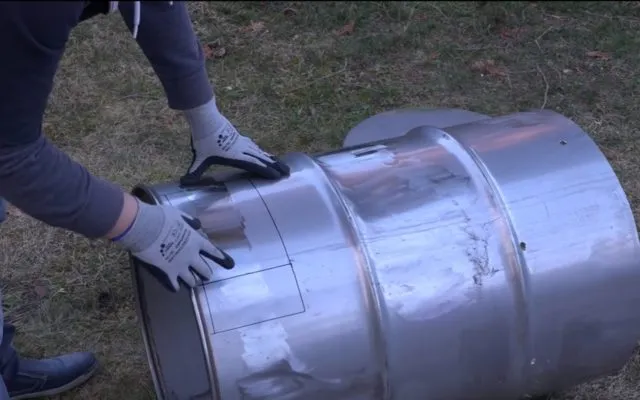

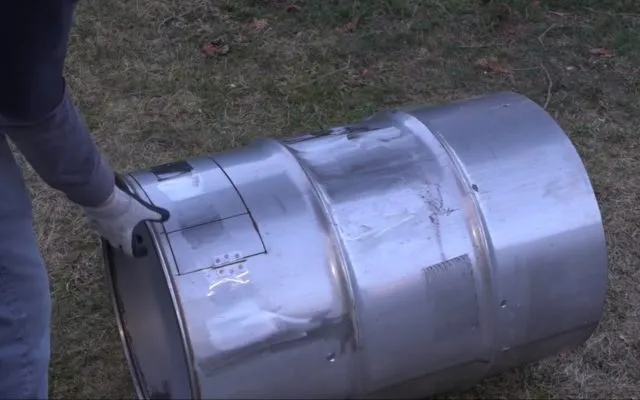

2. Для того чтобы легче было ориентироваться в разметке двухсотлитровой конструкции, расчертить и вырезать дверку. Отступив 3-5 см от дна бочки нарисовать прямоугольник индивидуально подходящего размера (около 200×400 мм).



3. Вырезать дверь и прикрепить шарнир на одну из сторон – дно двухсотлитровой коптильни с щепками будет легко открываться.

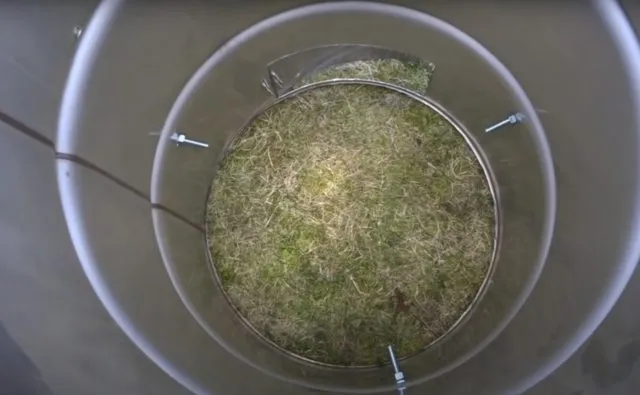

4. Следующий шаг – подготовка места для поддона. Он должен располагаться чуть выше будущей двери коптильни, около 20-30 см от нижнего края двухсотлитровой бочки. По периметру окружности с помощью простых гаек закрепить болты на 12 мм таким образом, чтобы в емкости получились подставки-ограничители для поддона.

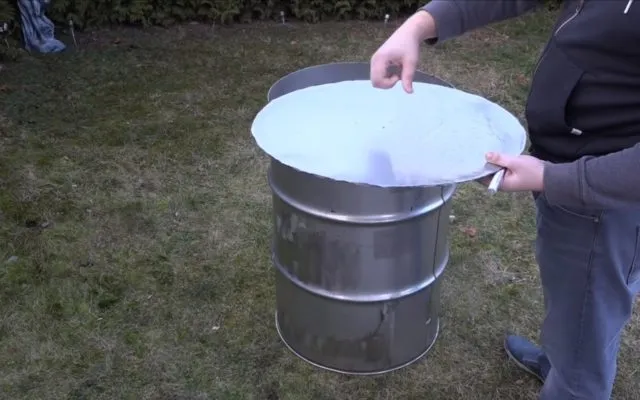

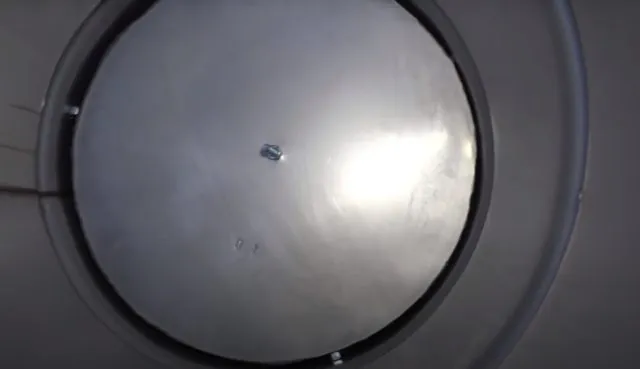

5. Поддон, вырезанный своими руками из дна двухсотлитровой бочки, в середине оснастить еще одним болтом – это поможет в будущем поднимать металлический круг наверх. Опустить готовую конструкцию на прикрученные подставки.

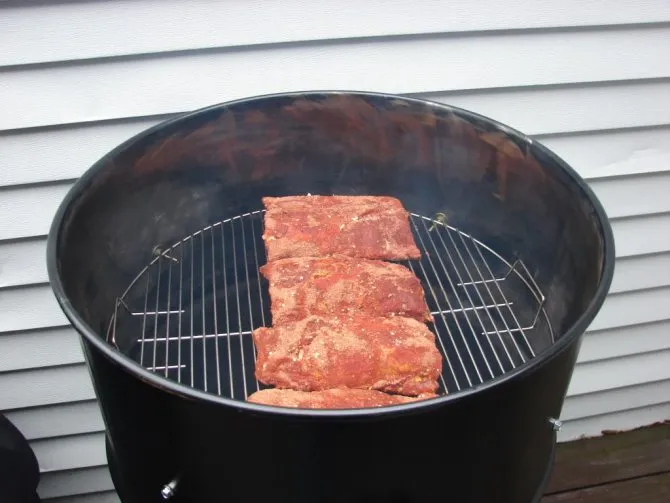

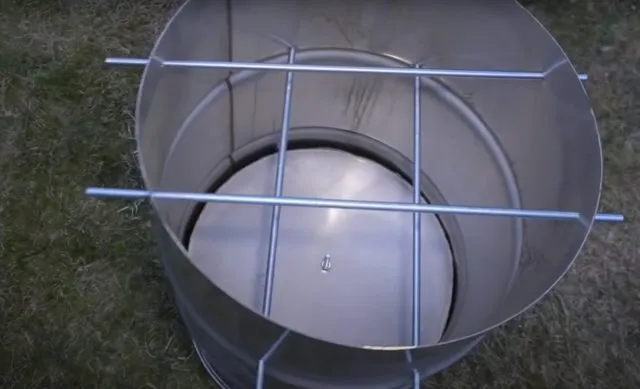

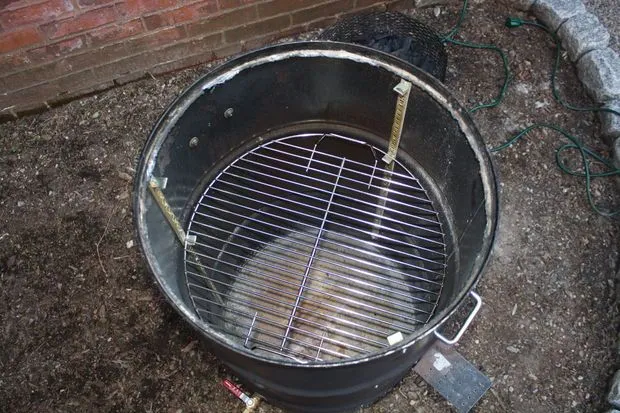

6. Для установки металлических прутьев – альтернативы готовой решетке для продуктов – необходимо просверлить параллельные друг другу отверстия. Вставить в них прутья, как показано на фото.

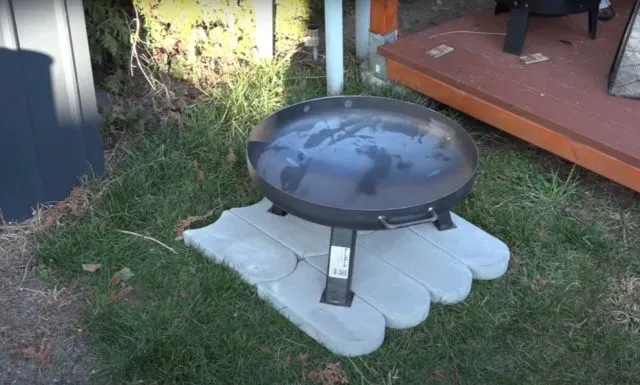

7. Последним этапом является оснащение подставки для коптильни. Необходимо выложить небольшую огнеупорную площадку, на нее установить конструкцию для разведения огня и поддержки бочки, также из кирпичей. На фото показан вариант изготовления коптильни из двухсотлитровой емкости и казана.



8. Если подходящего по диаметру казана не имеется, на кирпичи, внутри ставится металлический лист, сверху – двухсотлитровая бочка. Под коптильней разводится огонь, который разогревает конструкцию.



Простая и качественная коптильня готова к кулинарным подвигам. Такой вариант конструкции доставит много удовольствия любителям мясных копченых продуктов. Она отлично впишется в дизайн участка и займет мало места.

Рекомендации по копчению

Для того, чтобы процесс копчения был более простым и приносил исключительно положительные эмоции, стоит придерживаться некоторых простых советов.

• Во время выбора щепы стоит проследить, чтобы она имела одинаковый размер. В противном случае мелкие опилки будут сгорать быстрее, что приведет к неравномерной обработке продуктов.
• Коптить лучше те продукты, которые содержат в себе минимальное количество влаги. Также обязательно нужно, чтобы подготовленное мясо или рыба были достаточно солеными. В противном случае готовые копчености будут невкусными.
• Важно учитывать особенности продуктов. Например, большие куски мяса будут готовиться намного дольше и в них дополнительно нужно делать надрезы.
• Предварительной подготовке продукции нужно уделить достаточное количество внимания. Чем лучше пропитаются продукты маринадом и специями, тем вкуснее получатся копчености.
• Обязательно нужно использовать поддоны для жира, чтобы во время процесса копчения он не капал на щепу, ведь это станет причиной постоянного затухания.
• Не нужно сыпать слишком много топлива.
• Щепу обязательно нужно немного увлажнить перед использованием, чтобы не произошло возгорания.

Если нет финансов, чтобы приобрести профессиональную коптильню заводского изготовления, то ее без проблем можно соорудить самостоятельно, используя для этого старую бочку. Достаточно следовать простым инструкциям и даже у человека без опыта получится сделать простую и эффективную конструкцию для приготовления вкуснейших домашних копченостей.

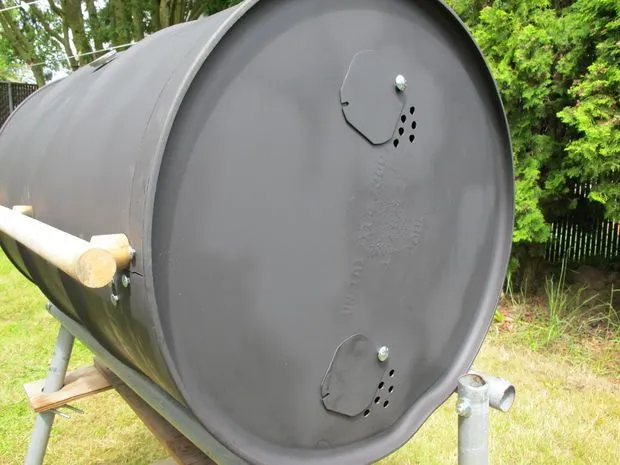

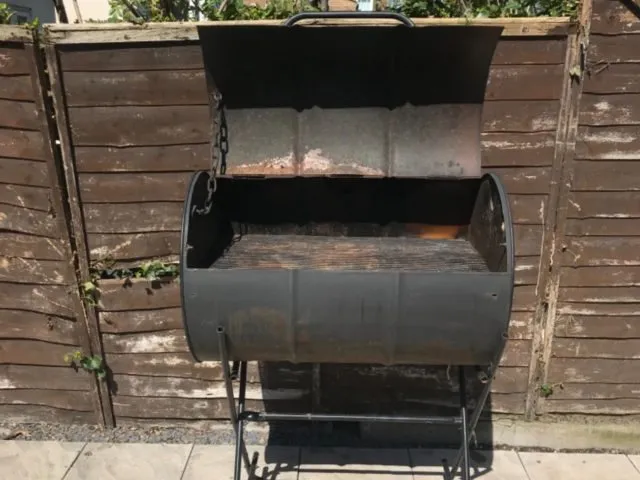

Как сделать горизонтальную коптильню горячего копчения из бочки на 200 литров

Чтобы сделать из двухсотлитровой бочки горизонтальную коптилку, важно приложить усилия для достижения лучшей устойчивости конструкции. Этот вариант хорош тем, что такое исполнение более комфортно в обслуживании и удобно в загрузке продуктов. Чтобы изготовить самодельную коптильню в таком исполнении, необходимо сделать следующее:

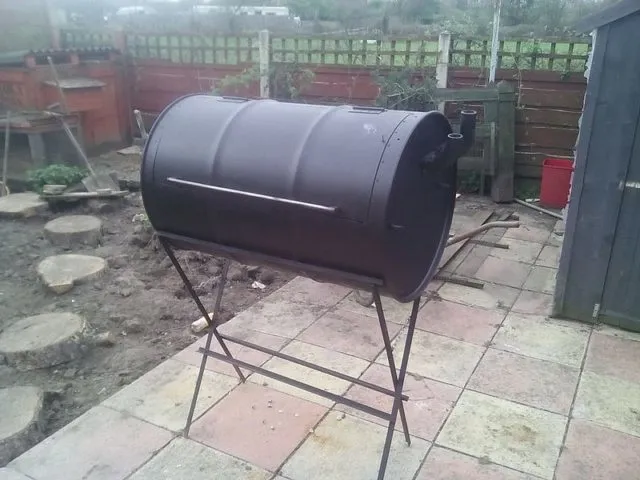

1. Первым шагом важно сделать подставку для будущей коптильни своими руками. Так как бочка лежит на ней горизонтально, понадобятся железные прутья, сваренные в единую конструкцию примерно таким образом, как показано на фото.



   Важно! Для особой стабильности и крепкости подставку изготавливают в форме табурета с перекрещенными ножками. Устойчивость помогают повышать уголки, прикрученные ко дну будущей двухсотлитровой коптильни.

2. Разметить крышку, покрывающую почти всю длину конструкции. В ширину этот элемент должен составлять примерно четверть окружности двухсотлитровой бочки. Вырезать и прикрепить на шарниры – это позволит открывать сооружение и удобно управлять коптильней.

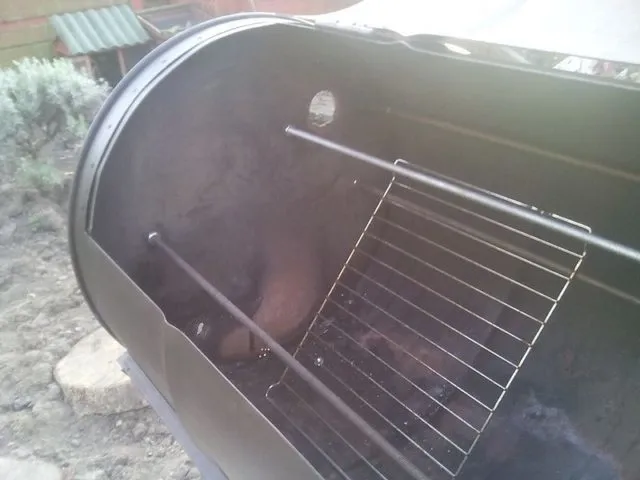

3. Внутреннее устройство горизонтальной двухсотлитровой коптильни не отличается от вертикальной. Первым делом на дно кладутся щепки, затем – поддон для жира, а самый верх – место для продуктов. В этом исполнении решетка подойдет больше, так как на ней можно экономнее расположить пищу без большой потери пространства.



4. Сбоку стоит вырезать отвод – это поможет своими руками контролировать количество поступающего в бочку дыма.



Горизонтальная коптильня своими руками готова. Этот вариант отлично впишется в любой ландшафтный дизайн и будет верно служить хозяину дачного участка. Приложив минимальные усилия, можно получить отличный результат.

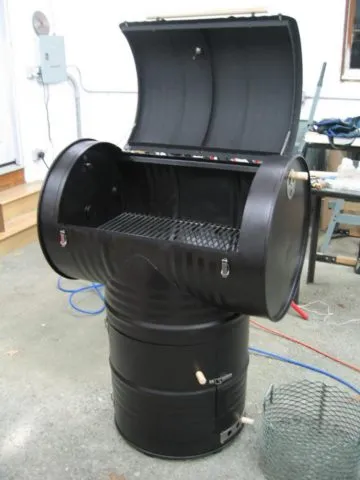

Как сделать коптильню из двух бочек на 200 литров

Для следующего варианта изготовления двухсотлитровой коптильни понадобится не одна бочка. Первая емкость послужит источником дыма, вторая – камерой для продуктов. Все этапы можно исполнить без специальной подготовки своими руками. Пошаговое изготовление сооружения представлено ниже:

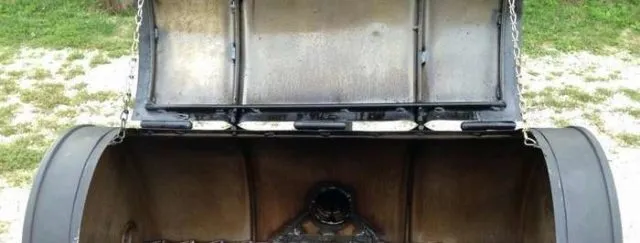

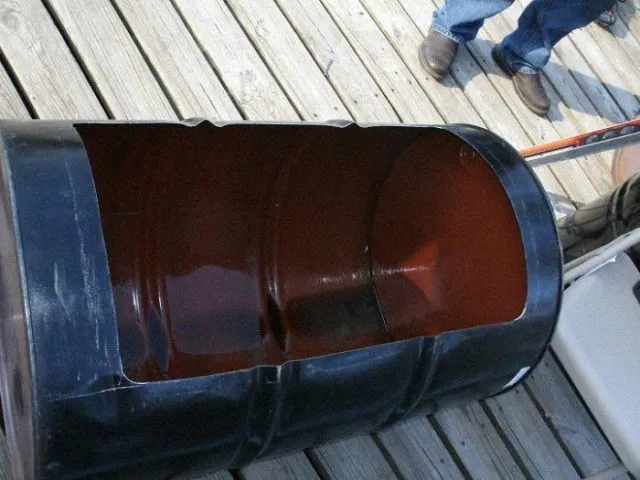

1. Первым делом подготовить камеру для продуктов. У одной из бочек вырезать дверь, во всю длину и шириной в треть окружности, как показано на фото.



2. Крышку закрепить на шарниры или петли для удобного открывания коптильни. Стоит уделить внимание дымоотводу.



3. Оснастить внутренний отдел продуктовой камеры по прежней схеме: поддон, прутья или решетка. Прорезать отверстия на дне для поступления в двухсотлитровую емкость дыма.



4. Вторую бочку поставить вертикально. Это будет основа коптильни 200л. Вырезать отверстие так, чтобы горизонтально положенная продуктовая камера стабильно держалась на подставке. Стыковка отражена на фото ниже.



5. Последняя операция – изготовление двери в основе. Нижняя вертикально поставленная двухсотлитровая бочка оснащается открывающейся заслонкой. Внутри нее будет разводиться огонь. Своими руками посадив деталь на шарниры или петли, можно добиться более удобной конструкции. Коптильня готова.

Как сделать электрическую коптильню из бочки на 200 литров

Для изготовления электрической коптильни горячего копчения из 200л бочки также не понадобится груз специальных знаний – все операции выполняются на базовом и понятном уровне своими руками. Первым делом важно подготовить бочку 200 литров: отмыть емкость и тщательно очистить. Ниже представлена пошаговая инструкция изготовления конструкции:

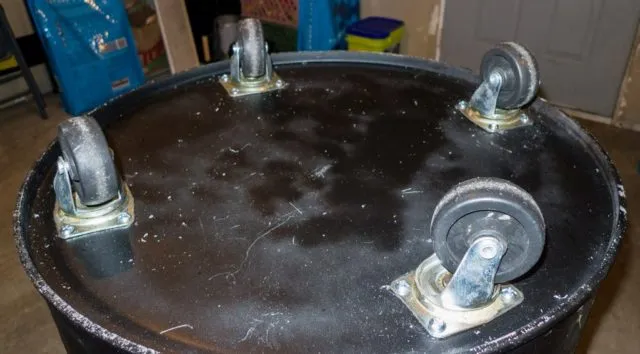

1. Не лишними будут мебельные колесики, которые станут главным помощником в транспортировке двухсотлитровой емкости.



2. Первым этапом необходимо просверлить четыре отверстия вдоль окружности бочки. Вставить туда крючки или закрутить болты для емкости-поддона. На несколько см ниже установить решетку, закрепить.
3. На решетку установить электроплиту без крышки и лишних деталей – понадобится исключительно нагревательный элемент. Зафиксировать с помощью винтов.

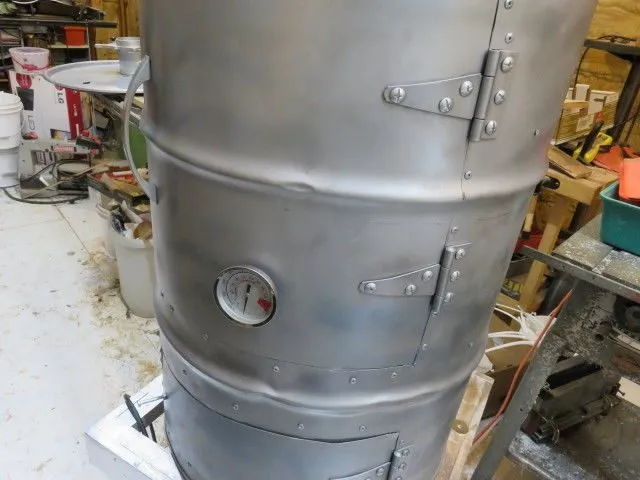

4. В стенке двухсотлитровой бочки просверлить отверстие, установить внутрь термометр.

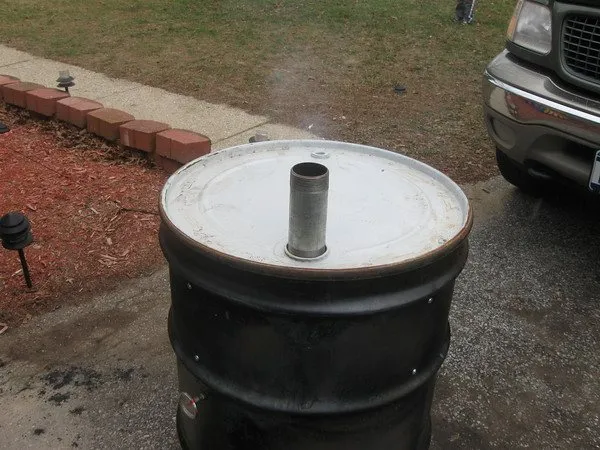

5. В крышке бочки-коптильни своими руками установить дымоотвод.



6. В верхней части будущей коптильни расположить решетку или металлические пруты для продуктов.



Для запуска работы коптильни необходимо подключить электроплиту к сети и загрузить камеру для продуктов мясом.

Подготовка емкости

Для изготовления коптилки холодного копчения нужно выбрать бочку объемом 200 литров. Такая тара удобна в использовании, отличается достаточной вместимостью продуктов, не занимает много места на участке. Перед ее применением нужно провести ряд подготовительных мероприятий:

• очистить от остатков краски;
• обжечь изнутри;
• залить водой;
• оставить на несколько дней;
• тщательно просушить.

Если проигнорировать эти манипуляции, то продукты после копчения будут горьковатыми на вкус и неприятными на запах.
