Как подключить теплый пол

Для корректной установки теплого пола, нужно следовать последовательности этапов монтажа. Сначала нужно подготовить место для установки термостата, а затем создать канавки для проводов. Далее наложить теплоизоляцию и закрепить монтажную ленту, установить сетку с равным шагом, и кабель должен быть зафиксирован с помощью зажимов монтажной ленты.

Содержание:

• Укладка теплоизоляции
• Установка датчика
• Проверка системы

Укладка теплоизоляции

Установка датчика

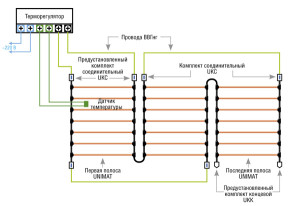

Теперь нужно установить датчик температуры. Его следует поместить в монтажную трубку так, чтобы он находился возле конца трубки, а конец трубки нужно плотно закрыть заглушкой и установить монтажную трубку с датчиком внутри. Открытым концом трубка с установочными проводами должна заканчиваться возле распаечной коробки или термостата.

Распаечная коробка нужна, если к одному термостату подключается несколько секций. На полу трубка закрепляется монтажной лентой и небольшим количеством песчано-цементного раствора. Таким образом, датчик должен находиться между витками кабеля теплого пола. Изгиб трубки у вас получиться не меньше 5 см, расстояние от стены не меньше 50 см. Убедитесь что внутри трубки датчик может перемещаться свободно. Для этого нужно вытянуть на 5-10 см установочный провод датчика и вставить назад. После чего устанавливается терморегулятор.

Проверка системы

Следующим этапом нужно измерять сопротивление датчика и секции и сверить показания с данными в паспортах и инструкциях. Проверьте работоспособность системы напольного отопления: проверьте электрические соединения: подключение установочных проводов секции к термостату, проводов питания, датчика, включение терморегулятора, включение напряжения. Убедившись в исправности работы нагревательной секции, отключите термостат и напряжение.

Следующим шагом монтажных работ является заливка песчано-цементной стяжки поверх нагревательной секции, ее толщина должна быть от 3 до 5 см. Для крепости стяжки используют армирующую сетку. В стяжке не должно быть трещин. И последним этапом укладываться верхнее покрытие.
