Определение длины проводника при известной плотности, площади и массе — методы расчета

Узнайте, как точно определить длину проводника с известной плотностью, площадью и массой с помощью наших методов расчета. Разъясним вам принципы и подходы для эффективного определения длины провода. Облегчите себе задачу с расчетом длины провода, используя наши проверенные методы.

Содержание материала

1. Сетки металлические, нержавеющие
2. Видео
3. Параллельное соединение проводов электропроводки
4. Основные сведения и марки нихрома
5. Сопротивление провода
6. Цепи переменного тока
7. Расчет размера сечения по нагрузке
8. Проверочные задачи по теме: магнитное взаимодействие токов и сила Ампера
9. Расчет длины электрического проводника
10. Длина проводника
11. Расчет по диаметру

Сетки металлические, нержавеющие

Одно из основных направлений деятельности компании изготовление металлических сеток. Сетка металлическая тканая – плетеное или редкотканое плоское проволочное полотно, предназначенное для разделения сыпучих материалов по крупности или отделения их от жидкостей и газов.

специализируется на изготовлении сетки тканой в самом широком ассортименте из нержавеющей, нихромовой, фехралевой проволоки.

Каталог содердит описание следующей продукции:

• Сетки тканые по ГОСТ 3826-82
• Сетки фильтровые по ГОСТ 3187-76
• Сетки микронные по ТУ 14-4-507-99
• Сетки микронные по ТУ 14-4-1569-89
• Сетки нихромовые, фехралевые
• Рукав сетчатый
• Транспортерные сетки

Видео

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов.

Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А.

А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким. Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Сечение провода

Основные сведения и марки нихрома

Нихромом называют сплав никеля и хрома с добавками марганца, кремния, железа, алюминия. У этого материала параметры зависят от конкретного соотношения веществ в сплаве, но в среднем лежат в пределах:

• удельное электрическое сопротивление — 1,05-1,4 Ом*мм2/м (в зависимости от марки сплава);
• температурный коэффициент сопротивления — (0,1-0,25)·10−3 К−1;
• рабочая температура — 1100 °C;
• температура плавления — 1400°C;

В таблицах удельное сопротивление часто приводится в мкОм*м (или 10-6 Ом*м) – численно значения те же, разница в размерности.

В настоящее время есть две самых распространённых марки нихромовой проволоки:

• Х20Н80. Состоит на 74% из никеля и на 23% хрома, а также по 1% железа, кремния и марганца. Проводники этой марки можно использовать при температуре до 1250 ᵒС, температура плавления – 1400 ᵒС. Также он отличается повышенным электросопротивлением. Сплав применяют для изготовления элементов нагревательных приборов. Удельное сопротивление – 1,03-1,18 мкОм·м;
• Х15Н60. Состав: 60% никеля, 25% железа, 15% хрома. Рабочая температура не более 1150 ᵒС. Температура плавления – 1390 ᵒС. Содержит больше железа, что повышает магнитные свойства сплава и увеличивает его антикоррозийную устойчивость.

Более подробно о марках и свойствах этих сплавов вы узнаете из ГОСТ 10994-74, ГОСТ 8803-89, ГОСТ 12766.1-90 и других.

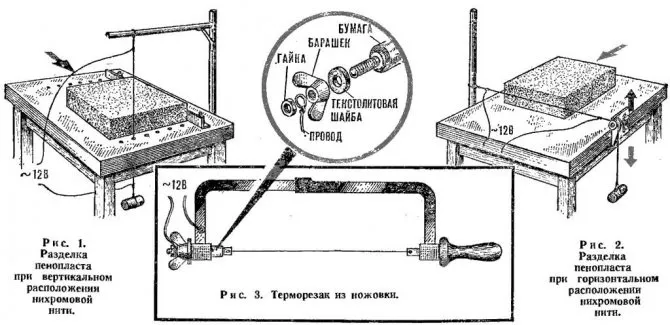

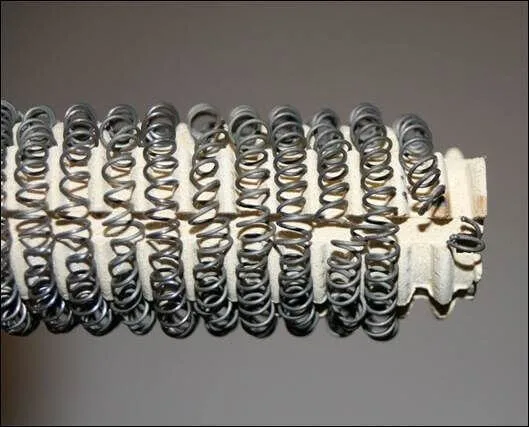

Как уже было сказано, нихромовая проволока применяется повсеместно где нужны нагревательные элементы. Высокое удельное сопротивление и температура плавления позволяют использовать нихром в качестве основы для разных нагревательных элементов, начиная от чайника или фена, заканчивая муфельной печью.

Сопротивление провода

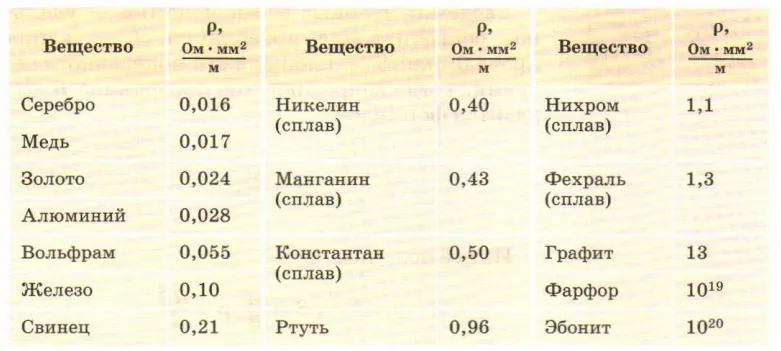

Данная статья поможет вам рассчитать сопротивление провода. Расчет можно выполнить по формулам, либо по данным таблицы «сопротивление проводов», которая приведена ниже. То как влияет материал проводника учитывается при помощи удельного сопротивления, которое принято обозначать буквой греческого алфавита ρ и являет собой сопротивление проводника сечением 1 мм 2 и длинной 1 м. У серебра наименьшее удельное сопротивление ρ = 0,016 Ом•мм 2 /м. Ниже приводятся значения удельного сопротивления для нескольких проводников:

• Сопротивление провода для серебра — 0,016,
• Сопротивление провода для свинеца — 0,21,
• Сопротивление провода для меди — 0,017,
• Сопротивление провода для никелина — 0,42,
• Сопротивление провода для люминия — 0,026,
• Сопротивление провода для манганина — 0,42,
• Сопротивление провода для вольфрама — 0,055,
• Сопротивление провода для константана — 0,5,
• Сопротивление провода для цинка — 0,06,
• Сопротивление провода для ртути — 0,96,
• Сопротивление провода для латуни — 0,07,
• Сопротивление провода для нихрома — 1,05,
• Сопротивление провода для стали — 0,1,
• Сопротивление провода для фехрали -1,2,
• Сопротивление провода для бронзы фосфористой — 0,11,
• Сопротивление провода для хромаля — 1,45

Цепи переменного тока

Сопротивление в сетях с переменным током ведет себя несколько иначе, ведь закон Ома применим только для схем с постоянным напряжением. Следовательно, расчеты следует производить иначе.

Полное сопротивление обозначается буквой Z и состоит из алгебраической суммы активного, емкостного и индуктивного сопротивлений.

При подключении активного R в цепь переменного тока под воздействием разницы потенциалов начинает течь ток синусоидального вида. В этом случае формула выглядит: Iм = Uм / R, где Iм и Uм — амплитудные значения силы тока и напряжения. Формула сопротивления принимает следующий вид: Iм = Uм / ((1 + a * t) * po * l / 2 * Пи * r * r).

Емкостное сопротивление (Xc) обусловлено наличием в схемах конденсаторов. Необходимо отметить, что через конденсаторы проходит переменный ток и, следовательно, он выступает в роли проводника с емкостью.

Вычисляется Xc следующим образом: Xc = 1 / (w * C), где w — угловая частота и C — емкость конденсатора или группы конденсаторов. Угловая частота определяется следующим образом:

1. Измеряется частота переменного тока (как правило, 50 Гц).
2. Умножается на 6,283.

Индуктивное сопротивление (Xl) — подразумевает наличие индуктивности в схеме (дроссель, реле, контур, трансформатор и так далее). Рассчитывается следующим образом: Xl = wL, где L — индуктивность и w — угловая частота. Для расчета индуктивности необходимо воспользоваться специализированными онлайн-калькуляторами или справочником по физике. Итак, все величины рассчитаны по формулам и остается всего лишь записать Z: Z * Z = R * R + (Xc — Xl) * (Xc — Xl).

Для определения окончательного значения необходимо извлечь квадратный корень из выражения: R * R + (Xc — Xl) * (Xc — Xl). Из формул следует, что частота переменного тока играет большую роль, например, в схеме одного и того же исполнения при повышении частоты увеличивается и ее Z. Необходимо добавить, что в цепях с переменным напряжением Z зависит от таких показателей:

1. Длины проводника.
2. Площади сечения — S.
3. Температуры.
4. Типа материала.
5. Емкости.
6. Индуктивности.
7. Частоты.

Следовательно и закон Ома для участка цепи имеет совершенно другой вид: I = U / Z. Меняется и закон для полной цепи.

Расчет размера сечения по нагрузке

Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.

Алгоритм расчетных действий следующий:

• для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;

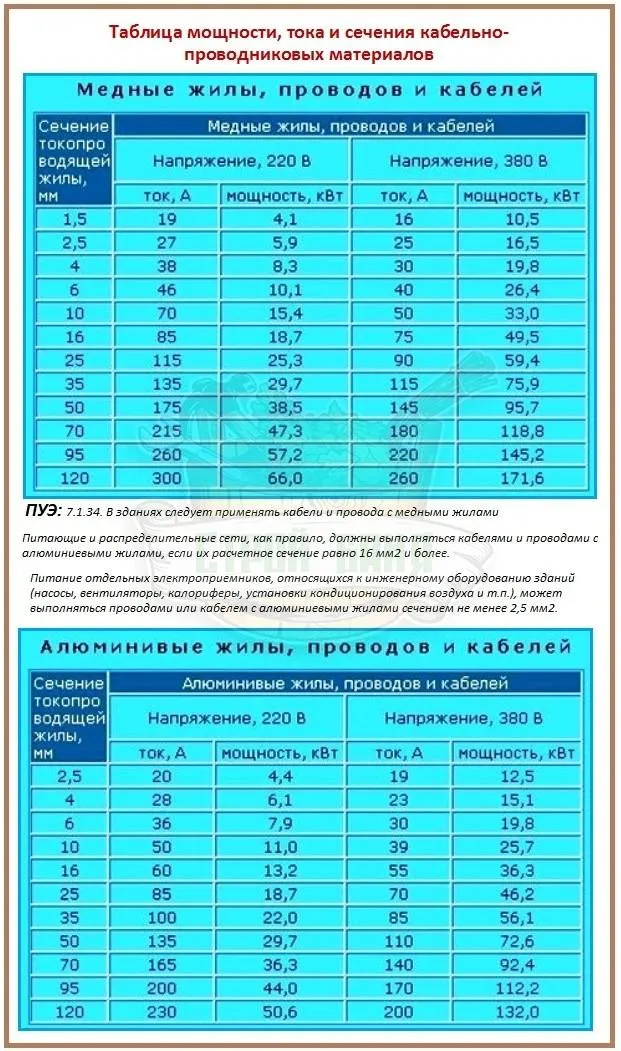

• затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
• предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².

Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.

Проверочные задачи по теме: магнитное взаимодействие токов и сила Ампера

Задача 1. Докажите, что два параллельных проводника, в которых текут токи одного направления, притягиваются.

Анализ задачи:

Вокруг любого проводника с током существует магнитное поле, следовательно, каждый из двух проводников находится в магнитном поле другого. На первый проводник действует сила Ампера со стороны магнитного поля, созданного током во втором проводнике, и наоборот. Определив по правилу левой руки направления этих сил, выясним, как вести себя проводники.

Решение:

Определим направление силы Ампера, действующая на проводник А, находящегося в магнитном поле проводника В.

1) С помощью правила буравчика определим направление линий магнитной индукции магнитного поля, созданного проводником В (рисунок слева). Выясняется, что у проводника А магнитные линии направлены к нам (отметка «•»).

2) Воспользовавшись правилом левой руки, определим направление силы Ампера, действующая на проводник А со стороны магнитного поля проводника В.

3) Приходим к выводу: проводник А привлекается к проводнику В.

Теперь найдем направление силы Ампера, действующая на проводник В, находится в магнитном поле проводника А.

1) Определим направление линий магнитной индукции магнитного поля, созданного проводником А (рисунок справа). Выясняется, что у проводника В магнитные линии направлены от нас (отметка «х»).

2) Определим направление силы Ампера, действующая на проводник В.

3) Приходим к выводу: проводник В привлекается к проводнику А.

Ответ: два параллельных проводника, в которых текут токи одного направления, действительно притягиваются.

Задача 2. Прямой проводник (стержень) длиной 0,1 м массой 40 г находится в горизонтальном однородном магнитном поле индукцией 0,5 Тл. Стержень расположен перпендикулярно магнитных линий поля). Ток какой силы и в каком направлении следует пропустить в стержне, чтобы он не давил на опору (завис в магнитном поле)?

Анализ задачи:

Стержень не будет давить на опору, если сила Ампера уравновесит силу тяжести. Это произойдет при следующих условиях:

1. сила Ампера будет направлена ​​противоположно силе тяжести (то есть вертикально вверх)
2. значение силы Ампера равна значению силы тяжести FA =  Fтяж

Направление тока определим, воспользовавшись правилом левой руки.

Решение:

Определим направление тока. Для этого расположим левую руку так, чтобы линии магнитного поля входили в ладонь, а отогнутый на 90 ° большой палец был направлен вертикально вверх. Четыре вытянутые пальцы укажут направление от нас. Итак, ток в проводнике следует направить от нас.

Учитываем, что FA =  Fтяж.  FA= BIlsinα, где sin α = 1; Fтяж = mg

Из последнего выражения найдем силу тока: I = mg/Bl

Проверим единицу, найдем значение искомой величины.

Подводим итоги

Силу, с которой магнитное поле действует на проводник с током, называют силой Ампера. Значение силы Ампера вычисляют по формуле: FA= BIlsinα, где B — индукция магнитного поля; I — сила тока в проводнике; l — длина активной части проводника; α — угол между направлением вектора магнитной индукции и направлением тока в проводнике.

Для определения направления магнитной силы Ампера используют правило левой руки: если левую руку расположить так, чтобы линии магнитного поля входили в ладонь, а четыре вытянутые пальцы указывали направление тока в проводнике, то отогнутый на 90 ° большой палец укажет направление силы Ампера.

Расчет длины электрического проводника

Длину электрического проводника рассчитываем по формуле:

L = R * S / ρ

• L — длина электрического проводника
• R — сопротивление электрического проводника
• S — сечение электрического проводника
• ρ — удельное сопротивление проводника вычисляется по формуле (1): ρ = ρ20[1 + α(t — 20)]
  • ρ20 — удельное сопротивление проводника при температуре t = 20°C (Таблица 1)
  • t — температура проводника
  • α — температурный коэффициент электрического сопротивления (Таблица 1)

Длина проводника

Допустим перед нами стоит задача: у нас есть медный провод с поперечным сечением в 0,1 мм2 . Нам надо получить сопротивление проводника в 1 Ом. Какая длина проводника должна быть?

Оказывается, эта задачка решается очень просто. Достаточно вспомнить формулу выше.

Отсюда получаем, что

Удельное сопротивление меди можно узнать из таблицы. Оно равняется 0,017 Ом × мм2 /м.

Получаем, что

Расчет по диаметру

На практике часто бывает так, что площадь поперечного сечения жилы не известна. Без этого значения ничего рассчитать не получится. Чтобы узнать её, нужно измерить диаметр. Если жила тонка, можно взять гвоздь или любой другой стержень, намотать на него 10 витков провода, обычной линейкой измерить длину получившейся спирали и разделить на 10, так вы узнаете диаметр.

Ну, или просто замерить штангенциркулем. Расчет сечения выполняется по формуле:

Теги

Какую нагрузку выдерживают медные провода?

Медные провода являются одними из наиболее распространенных проводников в электроэнергетических системах и применяются для передачи различных видов электрической энергии. Нагрузка, которую могут выдерживать медные провода, зависит от нескольких факторов, таких как сечение провода, длина провода, температура окружающей среды и т.д.

Сечение провода — это один из основных факторов, который определяет нагрузку, которую может выдержать медный провод. Чем больше сечение провода, тем большую мощность он может передавать. Например, медный провод с сечением 1 мм² способен выдерживать нагрузку около 5-6 ампер, а провод с сечением 10 мм² — около 60-70 ампер.

Длина провода — чем длиннее провод, тем больше сопротивление у провода, и, соответственно, тем меньше нагрузку он может выдержать.

Температура окружающей среды — при повышении температуры окружающей среды сопротивление провода увеличивается, что также снижает его нагрузочную способность.

Таким образом, ответ на вопрос о том, какую нагрузку могут выдерживать медные провода, зависит от конкретных параметров каждого провода. Однако, в целом, медные провода могут выдерживать довольно высокие нагрузки, благодаря своей высокой электропроводности и хорошей термической стабильности.
