Монтаж точечных светильников

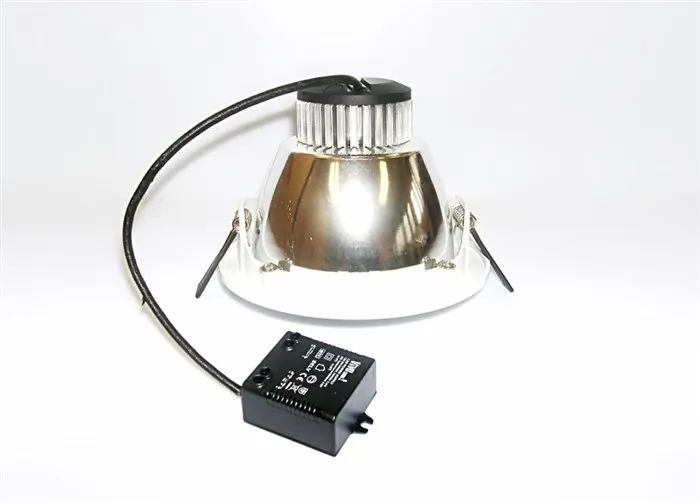

В зависимости от выбранного типа светильников необходимо подбирать комплектующие для монтажа. Стандартные модели и подключать проще всего, как обычные электроприборы. Разновидности низковольтного типа с галогеновыми лампами или на светодиодах нуждаются в дополнительном монтажа трансформатора.

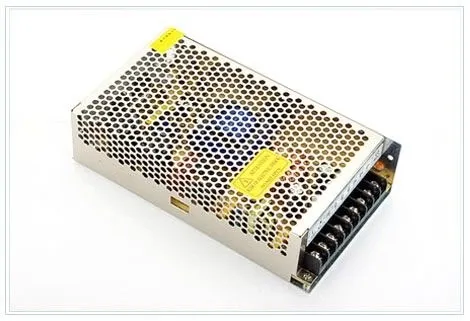

Выбрать можно электронный или индукционный трансформаторы. Чтобы подобрать подходящий вид трансформатора, нужно умножить число точечных светильников на их мощность. Это и поможет определить мощность трансформатора.

Дополнительно необходимо подготовить такие инструменты:

• клеммные колодки;
• плоские отвертки;
• коронки по дереву для установки в гипсокартонный или деревянный потолок;
• коронки по металлу, если выбран реечный тип потолка;
• дрель;
• монтажный нож;
• кусачки;
• пассатижи.

Кроме основных рабочих инструментов необходимо отыскать устойчивую стремянку, так как работы будут проводиться под потолком.

Монтаж в натяжные потолки

Начинается монтаж точечных светильников в такой тип потолков с разметки мест будущего расположения. Осуществляется эта процедура до натяжки полотна. Можно это осуществлять с помощью карандаша и рулетки или лазерного нивелира.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Очень важно соблюдать минимальное расстояние 2,5-3 сантиметра от края отверстия в натяжном полотне до багета.

В натяжных потолках все провода укладываются заранее, крепятся к потолку без подачи питания. Светильники закрепляются на подвесах, проводятся к ним провода и проверяется работоспособность.

Перед началом монтажа нужно также отключить питание, снять лампы и части конструкции, которые может повредить высокая температура. Когда будет проведён монтаж натяжного полотна, необходимо в материале проделать отверстия в соответствии с выбранным типом светильников, установить уплотнительные кольца и собрать сами осветительные приборы.

Установка светильников в потолки из гипсокартона

Подключение точечных светильников в потолок из гипсокартона состоит из трех основных этапов:

Для начала в гипсокартонном потолке необходимо вырезать штробы – специальные посадочные места под каждой светильник.

Установка и подключение точечных светильников

При закреплении проводов не нужно создавать плотную фиксацию. Необходимо позволять проводам слегка провисать. При термальном воздействии кабеля могут менять свою длину.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Большая часть светодиодных светильников промышленного производства оснащается для этого клеммными колодками, облегчающими подключение см. Если же вам что-то непонятно, пишите мне!

Как подключить светодиодную лампу на 220 и 12 В, замена светодиодной лампы люминесцентной, схемы подключения светодиодных светильников

1. на этапе установки каркаса выполняется закрепление;
2. если при монтаже конструкций распределение проводов не было осуществлено, необходимым к первому отверстию подвести кабель и провести через все близлежащие отверстия друг к другу.

Схема подключения на 220 В

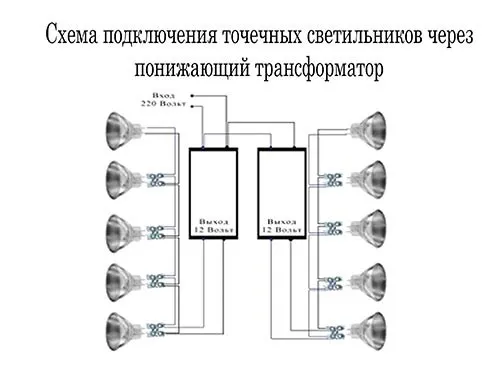

Схема подключения точечных светильников будет зависеть от выбранного напряжение 220 В или 12 В. В первом случае схема немного упрощенная, так как подключать точечные светильники к сети можно напрямую без использования трансформаторов.

Встраиваемые светильники позволяют создавать в комнате равномерное освещение нужного уровня. Можно выбирать различные дизайнерские способы размещения миниатюрных светильников на потолке.

Последовательное подключение

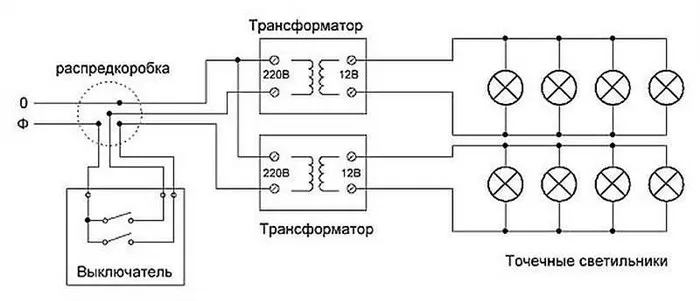

Параллельное подключение

При параллельном подключении лампы могут освещать пространство с максимальной интенсивностью. Такая схема пользуется большой популярностью. Но для необходимо большее количество проводников. По такой схеме подключать можно любое количество точечных светильников, в том числе со светодиодными лампами. Используется для этого негорючий кабель ВВГ 2 на 1,5 или 3 на 1,5.

Как подключить точечные светильники

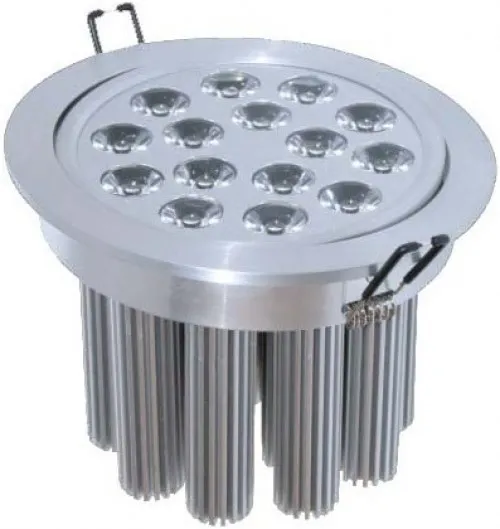

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
3. Для деревянных плоскостей – крюк с резьбой.
4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Мнение эксперта

Стребиж Виктор Павлович, эксперт по освещению и электрике

Любые вопросы задавайте мне, я помогу!

Переделка подразумевает демонтаж люминесцентных трубок, замену, удаление некоторых компонентов или модернизацию схемы, а также подбор и установка лед-трубок. Если же вам что-то непонятно, пишите мне!

Установка светодиодного светильника | Строительный портал

1. Накладные. Устанавливаются непосредственно на потолке или стене.
2. Встраиваемые. Монтируются в заранее подготовленную полость либо коробку.
3. Подвесные. Подвешиваются с помощью крюка, цепочки или проволоки.
4. Поворотные. Посредством кронштейна изменяют направление светового потока.
5. Узконаправленные. Имеют концентрированное излучение.
6. С широким углом светорассеивания. Свет распространяется по всем направлениям.
7. Панельные. Устройство представляет собой матрицу со множеством лэд-элементов, сверху закрытых рассеивателем, выполненном в виде панели или плоскости.
8. Специфические. К данному типу относятся приборы освещения конкретных моделей, таких как, например, Армстронг, Грильято и другие.

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
2. Разрабатывается электросхема.
3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

1. Устанавливается каркас для гипсокартонных листов.
2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
3. Закрепляется гипсокартон.
4. Выводятся провода и соединяются с контактами лед-фонарей.
5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

Рекомендация! В ходе монтажа к каждому спот-светильнику от распредмодуля следует проложить по отдельной трассе проводов, используя для этого кабель типа ВВГнг 3х1,5. Если же просто соединить все светодиодные приборы одной жилы и шлейфами между собой, на первый элемент схемы ляжет максимальная нагрузка. В результате проводник перегреется и загорится.

Как заменить точечную лампу в светильнике?

Конечно же, производители светодиодных ламп заявляют огромные сроки эксплуатации своей продукции, но при неправильном использовании светодиодов их срок жизни может значительно уменьшиться и они потребуют замены.

Чтобы заменить лампу точечного светильника, необходимо:

• отключить напряжение в комнате или в квартире;
• аккуратно извлечь стопорное кольцо, которое удерживает защитное стекло;
• бережно достать вышедшую из строя лампу и заменить ее на новую;
• установить на место стекло и зафиксировать ее стопорным кольцом.

Замену ламп следует производить в хлопчатобумажных перчатках, чтобы не повредить светодиод и не оставить на его поверхности жир, который находится на наших пальцах.

После выполнения данных операций можно подавать напряжение и радоваться результатам своей работы.
