Печки в доме остаются актуальными и в наше время, они эффективно решают вопрос обогрева жилья. Если дом имеет значительную площадь, то только одной печью сложно обеспечить комфортную температуру во всех помещениях.
Принцип работы
При обустройстве парового отопления на даче в качестве теплового источника применяют печку или котел. Вода с их помощью нагревается до температуры кипения, потом начинается процесс испарения. Пар по трубопроводу проникает в батареи, отдает тепло, постепенно конденсируется. Образовавшаяся в результате вода стекает в теплообменник по обратной трубе.

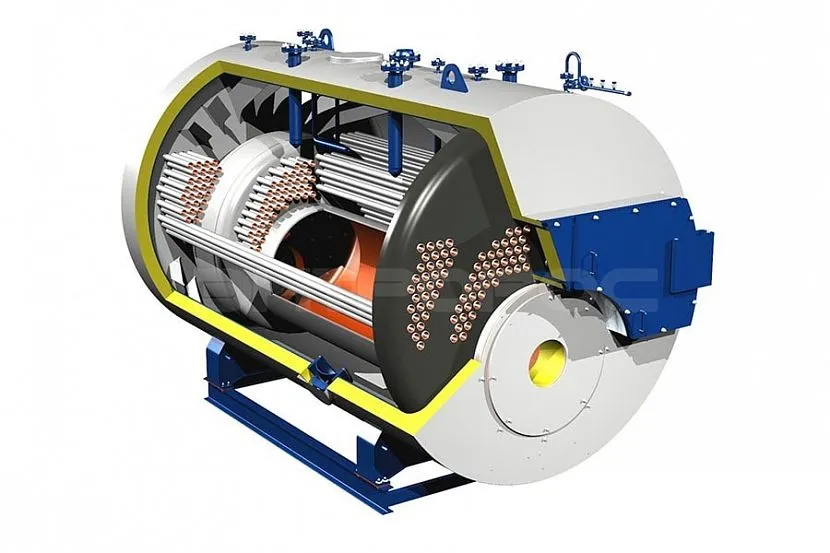

Паровой котел
При выборе водонагревателя чрезвычайно важно обращать внимание на производительность агрегата. Чем больше площадь отапливаемых помещений, тем мощнее должно быть нагревательное устройство.

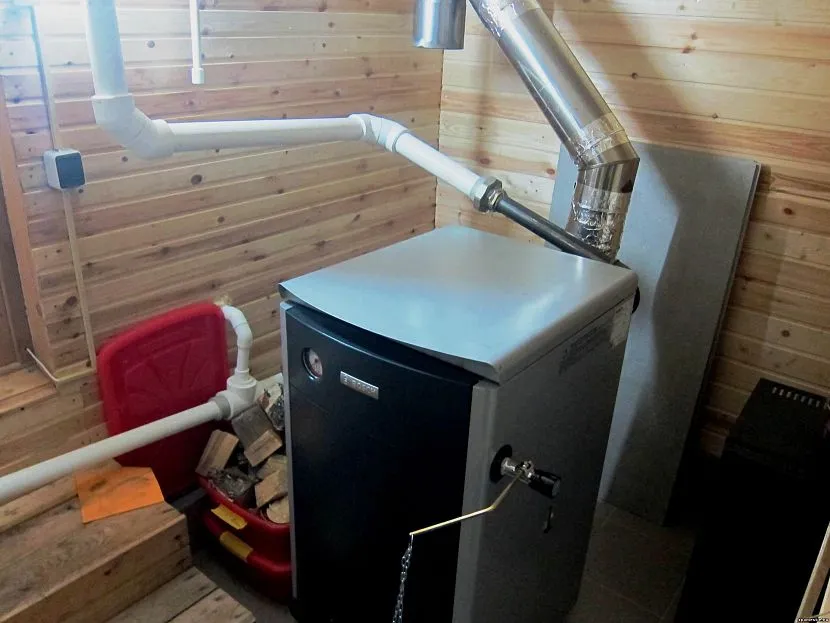

В домах, где обустроено паровое отопление, зачастую применяется твердотопливный котел. Современный газовый теплогенератор обладает сравнительно большей эффективностью. Использовать электрический прибор для обогрева жилья экономически невыгодно, что связано с большими расходами на оплату электроэнергии.
Печь

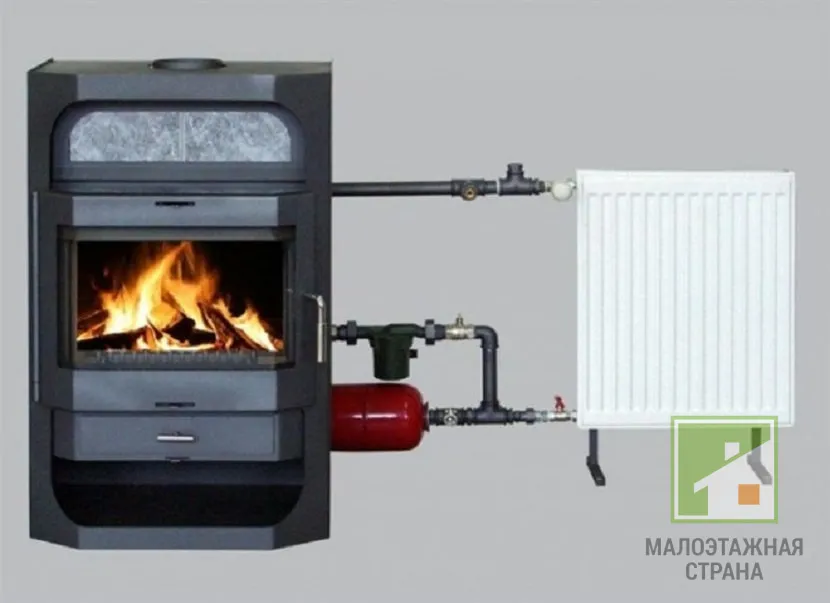

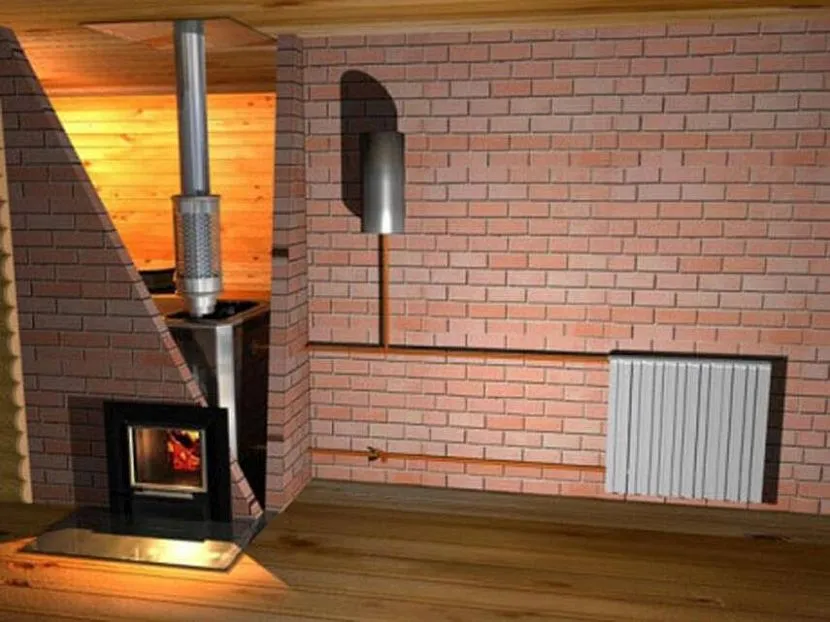

Если в доме есть печка, она может служить источником тепла при устройстве парового отопления. Это избавит от дополнительных растрат на демонтаж устройства, ремонт помещения. Также стоит помнить: уголь и дрова – недорогое топливо. При его применении отсутствует зависимость от централизованного электро- и газоснабжения.
Парогенератором выступает теплообменник, его можно смастерить своими руками либо заказать. Сама конструкция достаточно простая, состоит из соединенных между собой металлических труб.
Обустроенное паровое отопление на даче обладает следующими преимуществами:
- обеспечивает интенсивный прогрев помещений;
- пар мгновенно попадает на все участки отопительной системы, вне зависимости от ее сложности, размеров здания;
- трубы никогда не замерзают;
- не требуется больших расходов на устройство;
- можно использовать в постройках сезонного проживания, для обогрева нескольких этажей;
- максимальный коэффициент теплопередачи;

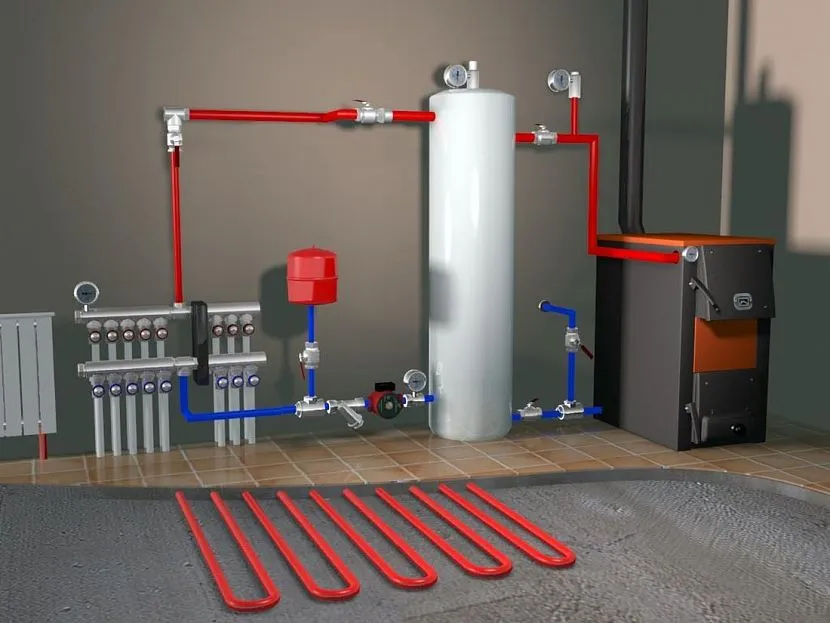

- допускается применять вместе с теплыми полами.
Недостатки:
- циркулируя по контуру, пар создает много шума;
- трубы и батареи способны нагреваться выше 100°С, чем создают опасность получения ожога при соприкосновении;
- трудно регулировать температурный показатель воздуха в помещениях;
- система подвержена коррозии, потому служит не очень долго;
- в случае прорыва трубопровода создается опасная аварийная ситуация (температура теплоносителя достигает высоких значений).
Важно! Паровое отопление допускается применять для обогрева дома из нескольких этажей. Пар самостоятельно поднимается на любую высоту, остывает, возвращается в виде конденсата. Причем установка недешевых насосов вовсе не требуется.

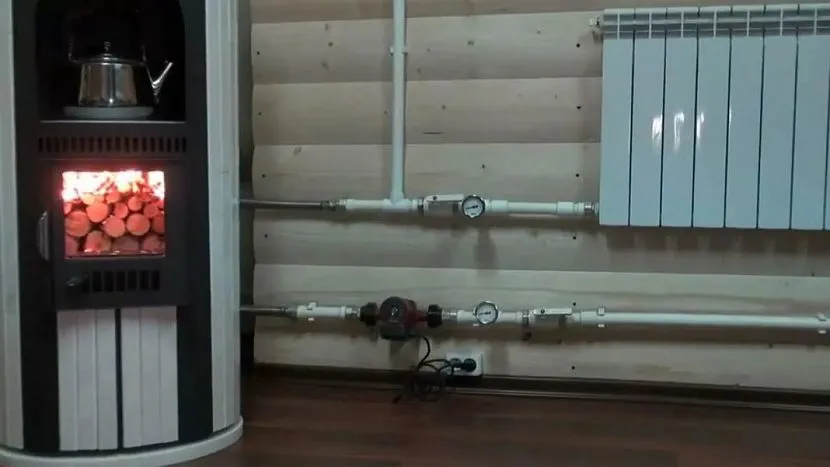

Отопление от печки, спустя 1,5 года эксплуатации.

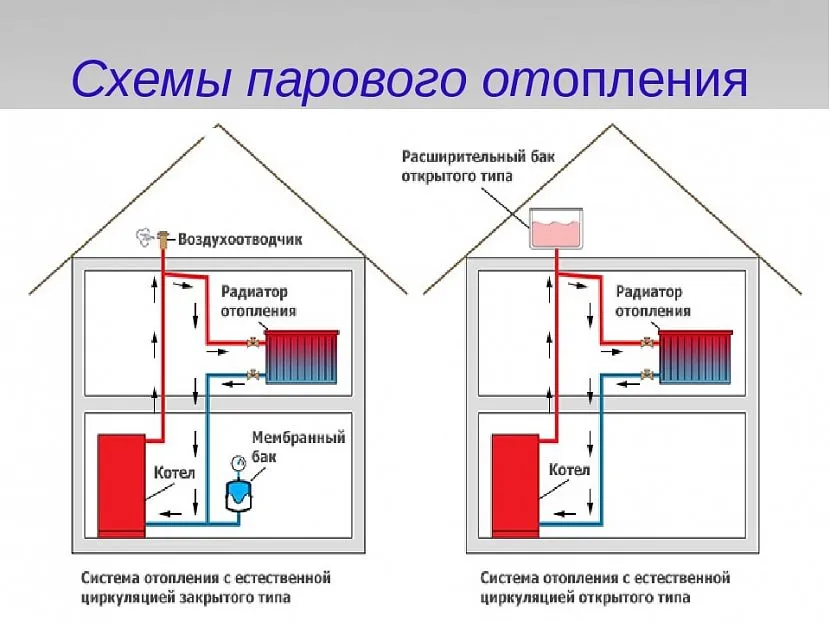

Схемы
Отопительная система функционирует благодаря естественной циркуляции. Потому теплообменник необходимо устанавливать ниже уровня радиаторов. Постоянную работу теплового контура обеспечивает циркуляционный насос.

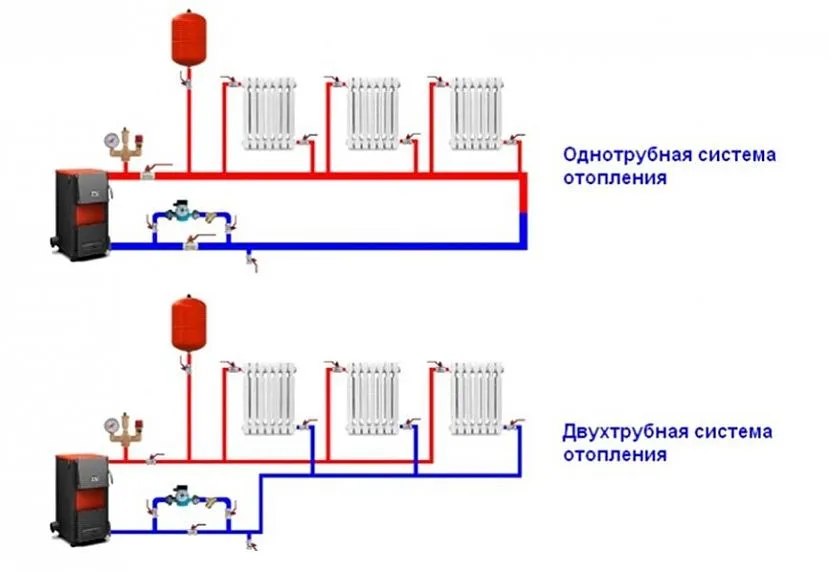

Паровое отопления в доме предполагает обустройство одно- либо двухтрубной системы отопления. Оптимальный выбор последней зависит от площади здания, которое планируется отапливать.
Однотрубная
При однолинейной разводке радиаторы подсоединяются последовательно. Образовавшийся пар проходит по трубопроводу от одной батареи к следующей. В итоге первый радиатор всегда самый горячий, последний – практически холодный. Однотрубная система подходит лишь для малогабаритных помещений (не более 80 м²).
Двухтрубная
Если дом имеет огромную площадь, следует применять двухлинейный вариант отопления. Постоянная подача горячего пара осуществляется по верхней трубе. Остывший конденсат возвращается к нагревательному агрегату через нижний трубопровод. Вне зависимости от степени удаления от котла, все отопительные батареи нагреваются равномерно.
Как самостоятельно обустроить паровое отопление от печи
Собрать отопительную систему, эффективно работающую на пару, возможно своими руками. Причем важно учесть размеры и особенности постройки.
Материалы и оборудование
Чтобы качественно обустроить паровое отопление, требуется подготовить:
- теплообменник;
- радиаторы;
- трубы (желательно стальные оцинкованные, медные);
- редукционный клапан;
- кронштейны;
- вентили;
- хомуты, колена, крепеж;
- сварочный агрегат;
- гидравлический затвор;
- редукционно-охладительное устройство;
- насос;
- емкость для сбора конденсированного пара.
Совет! Чтобы минимизировать расходы на организацию парового отопления, дорогое оборудование можно арендовать.

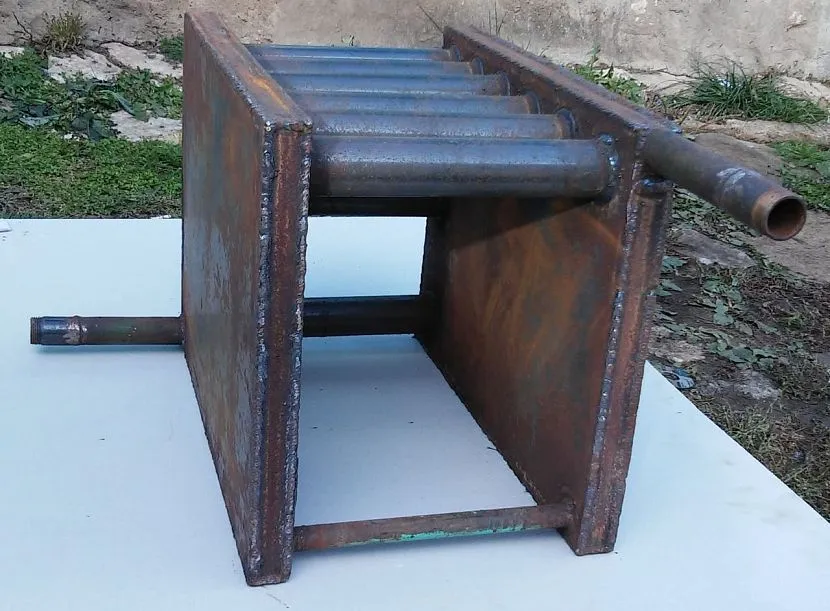

Теплообменник
При возведении печки из кирпича теплообменное устройство придется заказать либо сделать собственными силами. Для этого потребуется сварочный аппарат, металлические трубы. Толщина стенок последних должна быть больше 2,5 мм. С помощью сварки их необходимо соединить в виде змеевика. Вдобавок стоит позаботиться о герметичности стыков. При этом важно учитывать, что 1 м2 поверхности изогнутой спирали отдает около 9 кВт.
Впоследствии создания конструкцию важно проверить на проницаемость: заполнить керосином, затем места швов обвести мелом. Потемнение последнего будет свидетельствовать о проникновении в теплообменник горючей жидкости. Потому применять такой прибор для отопления паром недопустимо.
Процесс монтажа
Паровое отопление в частном доме от печи следует монтировать таким образом:
- При возведении печки уложить теплообменник в топочное пространство. Если печное устройство планируется использовать под варку, сверху не должно оставаться труб.
- Установить радиаторы, подсоединить к ним трубопровод. Для обеспечения в дальнейшем естественной циркуляции нужно соблюдать уклон (3 мм на 1 м).
- Все конверторы снабдить кранами, предназначенными для удаления воздуха.
- С целью безопасности перед каждой батареей поставить запорный кран либо один на всю систему.
- В начале контура установить охладительное устройство, редукционный клапан.
- Присоединить емкость для накопления конденсата. С нее вода под углом будет перетекать назад в теплообменник. Применять мембранный расширитель нежелательно: он не рассчитан на температуру больше 85°С.
- При использовании принудительной циркуляции прямо перед печкой (в обратном контуре) установить насос.
Важно! Отопительные системы с естественным циркулированием пара вовсе не требуют установки бака, насосного оборудования. Потому их работа не зависит от наличия или отсутствия электричества.
Полезные советы
При подборе оборудования для создания паровой системы отопления, в процессе его монтажа желательно учитывать такие рекомендации:

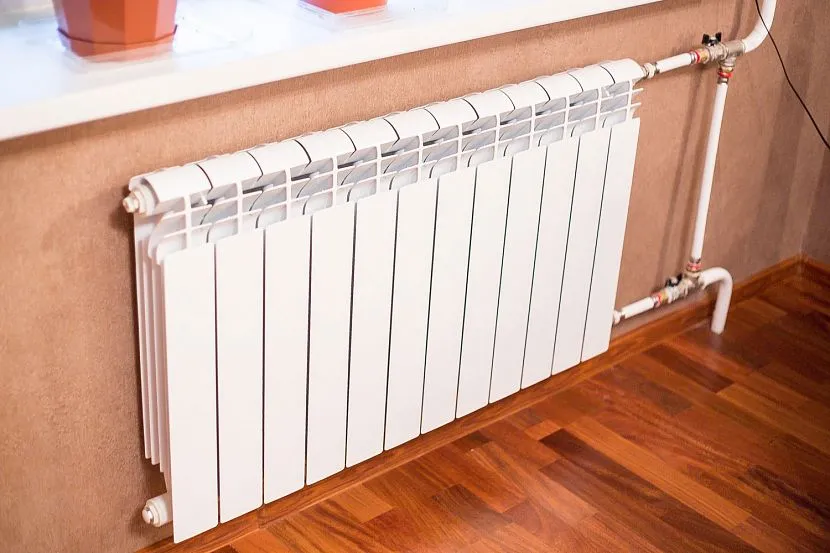

- Нельзя применять отопительные радиаторы, бывшие в употреблении. Они с высокой вероятностью могут иметь скрытые повреждения, которые впоследствии станут причиной разгерметизации системы.
- Нежелательно использовать чугунные батареи. Под воздействием больших перепадов температуры они начинают разрушаться.
- Монтаж контура должны проводить работники, владеющие определенными знаниями и навыками. Иначе созданная конструкция может оказаться неэффективной.
- Если парогенератор установить в обычную печку на дровах, то можно значительно сэкономить полезную площадь. Вдобавок расходы на отопление дома будут минимальными.
- При использовании естественной циркуляции печь рекомендуется установить в подвале дома. Это обеспечит быстрое стекание конденсата в самую нижнюю точку.
- С целью безопасности, предупреждения аварийной ситуации нельзя отказываться от установки клапанов.
Монтаж паровых котлов в системе центрального отопления запрещен законом. В частных домах эта разновидность автономного обогрева способна функционировать десятилетиями, не требуя при этом замены основных элементов конструкции.
Водяное отопление от печи. Монтаж теплообменника. Испытание системы и естественной циркуляции.
Чем паровое отопление отличается от водяного
В водяной отопительной системе теплоносителем зачастую выступает вода. Она перемещается внутри трубопровода, там же постепенно охлаждается. В случае парового отопления заливаемая жидкость испаряется, по трубам движется горячий пар. Впоследствии охлаждения он конденсируется, затем стекает по возвратном трубопроводе обратно в нагревательный агрегат.
Когда теплоносителем выступает пар, тепловая отдача обогревательных приборов существенно выше, комнаты нагреваются в три раза быстрее. Такая система быстро запускается даже после продолжительного перерыва в использовании.
Дополнительно стоит отметить меньшую стоимость материалов для устройства парового отопления. Это объясняется использованием при монтаже компактного и эргономичного оборудования (к примеру, труб сравнительно маленького диаметра).
Заключение
Правильно обустроенное паровое отопление обладает высокой эффективность, экономичностью, удобством применения, прочими положительными сторонами. Больше всего оно подходит для построек, которые не используются в качестве постоянного жилья. При обогреве жилища паром источником тепла зачастую служит котел или печка, а сама отопительная система бывает одно- или двухтрубной. При самостоятельном монтаже такой конструкции важно предварительно произвести грамотный расчет необходимой мощности отопительного агрегата, обязательно учесть площадь обогреваемых помещений.
