Расчет и установка элементов парового отопления — практическое руководство

1. Особенности
   • Отличия от водяного отопления
   • Устройство
2. Принцип работы
3. Классификация труб
4. Виды и технические характеристики котлов
5. Схема подключения
6. Монтаж
7. Советы
8. Отзывы

Для того чтобы обеспечить тепло и уют в доме, важно задуматься о способе обогрева помещений ещё на стадии проектирования. Почти все централизованные системы отопления функционируют за счёт простого и доступного нагревательного элемента – воды.

В качестве альтернативы сегодня нередко используется паровое отопление. Его можно сделать как своими руками, так и при помощи специалистов. Данная статья расскажет об особенностях, достоинствах и недостатках этого вида обогрева, позволив вам понять, подходит ли он для вашего жилища.

Особенности

Этот вид отопления представляет собой систему с теплоносителем в виде разогретого водяного пара. Это не инновационное изобретение, поскольку данный метод широко применялся для обогрева жилых помещений еще в 19 веке. И только потом пар решили заменить водой. Водяное и паровое отопление отличаются друг от друга, поэтому не стоит их путать.

Замена была необходима из-за того, что эффективность переноса тепла при помощи пара крайне высока. Это приводило к чрезмерному нагреву оборудования. Его температура могла подниматься выше 100° С. Любой контакт с отопительным паровым оборудованием мог привести к ожогам разной степени. Именно поэтому такой вариант обогрева частного дома или дачи довольно опасен.

Сегодня отопление паром в его первоначальном виде запрещено использовать в жилых и общественных зданиях. Однако на частные владения такое ограничение не распространяется. Поэтому, тщательно изучив все особенности паровой системы, вы вполне сможете установить его в своем доме.

Отличия от водяного отопления

Паровое отопление, в сравнении с водяным, имеет более высокую теплоотдачу и эргономичность. Благодаря отоплению паром помещение нагревается в 3 раза быстрее, чем в случае с водой.

Также важно то, что пар не замерзает в холодное время года. А значит, отопление можно без проблем «разбудить», запустив его даже после длительного перерыва. Это крайне удобно для тех, кто часто бывает на даче, но не живет там.

Также для такой системы требуется малогабаритное оборудование, поэтому отопление в целом обходится дешевле. Паровое отопление работает не только от печи на дровах, но от котлов, в которых использует отработанное масло. Правда такой вариант отопления не совсем экологичен, поэтому его используют для гаражей или подсобных помещений.

Можно выделить основные достоинства, благодаря которым данный вид обогрева получил распространение:

• небольшая цена;
• устойчивость теплоносителя к низким температурам;
• высокая эффективность благодаря конвекции и излучению;
• малогабаритность системы;
• возможность пара проникать в любую точку системы без снижения температуры;
• обеспечение быстрого прогрева помещения;
• минимальные (практически нулевые) теплопотери;
• совместимость с теплым полом.

При этом у паровой системы есть и определенные недостатки:

• сильный шум во время работы;
• чрезмерное нагревание оборудования, что может привести к ожогам или аварийным ситуациям;
• неудобное управление температурным режимом;
• относительно небольшой срок службы ввиду неустойчивости к коррозии.

Однако эти минусы можно исправить. Чтобы чрезмерное нагревание приборов не причинило вреда людям и животным, необходимо отгородить радиаторы и трубы специальным защитным экраном. Шумы при работе получится уменьшить, если установить антишумовые кронштейны или же монтировать парогенератор в отдельном удаленном помещении.

Устройство

Прибор парового отопления включает в себя несколько элементов. Это: топка, горелка, зольник, а также манометр для измерения давления. Главной составляющей системы является барабан с контрольно-измерительными агрегатами и трубопроводом. Иногда для частных домов используют самодельные печные паровые котлы. Однако такой вариант является менее эффективным, поскольку в этом случае печь является только котлом для пара, готовить на ней невозможно.

Принцип работы

Суть обогрева паровой системы можно описать так: вода нагревается до кипения в специальной емкости, преобразуется в пар и транспортируется к радиаторам отопления, отдавая тепло. Уже в радиаторах пар конденсируется и снова становится водой, которая возвращается по отводам в расширительный бак, а затем – в теплообменник. Генератором тепла может быть печка или котел.

В процессе преобразования 1 кг пара в конденсат производится свыше 2400 кДж тепловой энергии. Этим объясняется высокая производительность теплоснабжения паровой системы.

Классификация труб

Устройство парового трубопровода предполагает наличие 2 частей: конденсатопровода и паропровода.

Трубы могут быть выполнены из разных материалов.

• Стальные. Такие трубы отличаются высокой прочностью и устойчивостью к механическим повреждениям. Однако при этом они могут покрываться ржавчиной, если их предварительно не покрыть антикоррозийным раствором. Для их монтажа необходимо использовать сварочный аппарат.
• Медные. Это довольно прочный, крепкий, долговечный материал, способный выдерживать высокие температуры. Для установки медных труб применяется метод высокотемпературной пайки. Минус этого материала – большая стоимость.

• Оцинкованные и нержавеющие. Такие трубы также стоят недешево. Но при этом они имеют продолжительный срок службы, отличаются высокой надежностью, прочностью и устойчивостью к коррозии.
• Чугунные. Это классический вариант труб. Чугун характеризуют особая прочность и доступность. Однако он много весит, что также стоит учитывать.

Пластиковые и металлопластиковые трубы не используются при монтаже парового отопления, поскольку данные типы материалов не устойчивы к повышенным температурам.

Виды и технические характеристики котлов

Чтобы узнать оптимальную мощность котла, необходимо ориентироваться на площадь пространства, которое нужно обеспечить теплом. Именно от этого параметра напрямую зависит производительность системы.

Приведем правильное соотношение этих двух показателей для разных случаев (мощность – площадь):

• 25 кВт – 60-200 м2;
• 25-35 кВт – 200-300 м2;
• 35-60 кВт – 60-200 м2;
• 60-100 кВт – 600-1200 м2.

На 100 квадратных метров пространства должно приходиться не менее 10 кВт мощности.

Разновидности котлов отличаются типом топлива, с которым они взаимодействуют. Может использоваться твердое, жидкое, газовое, комбинированное топливо. Также есть системы, которые работают от электричества. Электро оборудование отлично подходит в том случае, если в районе проживания невысоки тарифы на электроэнергию.

Также в зависимости от типа оборудования меняется и давление в паровой системе. Оптимальный показатель такого параметра составляет 6 атмосфер. Вакуумно-паровые варианты характеризуются давлением ниже атмосферного.

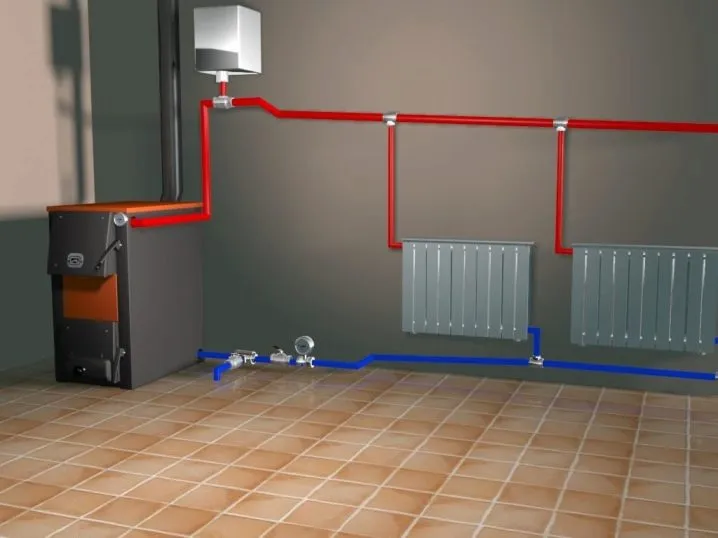

Схема подключения

Особенности монтажа системы меняются в зависимости от типа оборудования. Для парового отопления замкнутого типа важно, чтобы в месте поступления и выведения пара разница давлений была достаточной, чтобы осуществлялось вытекание жидкости. При этом паросборник должен располагаться значительно ниже, чем приборы отопления. Это связано с тем, что в системах такого типа пар снова попадает в котел самотеком. Значит, трубопровод необходимо монтировать под уклоном.

Если тип отопительной системы открытый, то вода в нем собирается в специальных накопительных емкостях, а затем транспортируется в генератор при помощи насоса.

Разводка также бывает 2 видов:

• однотрубная – пар перемещается по 1-ой трубе;

• двухтрубная – по 1-ой трубе пар движется, а во 2-ой – преобразуется в конденсат.

Чаще всего для частных домов используется именно двухтрубный вариант разводки. Это объясняется тем, что с его помощью можно самостоятельно регулировать температуру в системе. В то время как в однотрубной системе это можно сделать, только если отключить отопление или снизить его мощность, что неприемлемо для холодного времени года.

Монтаж

Паровое отопление можно установить своими руками, однако при этом важно все сделать правильно. Даже небольшие ошибки при монтаже могут в будущем стать причиной неправильной работы оборудования.

Прежде чем приступить к процессу установки конструкции, необходимо учесть несколько параметров:

• площадь отапливаемого помещения;
• расположение радиаторов и их количество;
• удаленность парового котла;
• расположение фильтров, запорно-регулирующих приборов и других элементов.

Оптимальные длина, диаметр и количество труб должны быть указаны в проектной документации. Там же написаны рекомендации по выбору нагревательных элементов и батарей. Также важно подобрать паровентиляторы и циркуляционный насос таким образом, чтобы теплоноситель мог действовать максимально эффективно. После того, как генератор, радиаторы, измерительные приборы, арматуры и магистральные трубы будут готовы, можно будет приступать к монтажу.

Он выполняется в несколько этапов.

• Подготовка поверхности к установке отопительных приборов. Для этого необходимо провести монтаж стеновых креплений для расположения батарей. Лучше всего устанавливать радиаторы под окнами. Так вы исключите появление сквозняков и запотевания стекол, ведь воздух, поступающий из окон, будет сразу нагреваться.

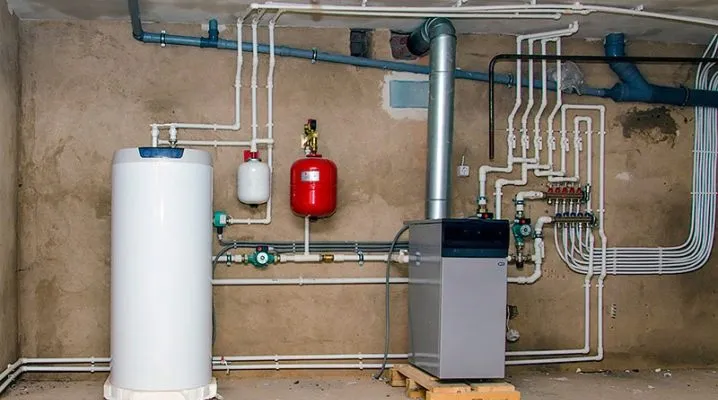

• Установка парогенератора на бетонное основание. Первым делом выберите место для монтажа парогенератора. Для этого отлично подойдет отдельная котельная, подвал или гараж. Так вы не будете слышать стук работающей системы, а пар не испортит интерьер дома. Затем поместите на пол материал, устойчивый к воздействию огня, и поставьте на него прибор.

Если в вашем доме установлена система теплого пола, то используйте двухконтурный котел, располагая его над поверхностью полового покрытия.

• Монтаж расширительного бака. Это необходимо сделать с использованием фиксаторов в самом высоком месте отопительной системы, располагая бак между радиаторами и парогенератором на наиболее близком расстоянии от котла.
• Установка трубопровода. Для этого необходимо подвести трубу от парогенератора к первому прибору отопления, регулируя ее размер при необходимости. Далее нужно соединить все своды и выполнить последовательное подключение к следующему прибору. Важно устанавливать трубы с наклоном 3 мм, чтобы обеспечить естественную циркуляцию теплоносителя.

• Монтаж крана Маевского. Он нужен для того, чтобы из батареи можно было легко и быстро убрать воздушные пробки. Последние негативно сказываются на эффективности работы паровой отопительной системы.

• Установка накопительного бака. Он должен располагаться перед генератором пара. В нем будет копиться конденсат, который необходим для постоянного снабжения котла водой.
• Замыкание магистрали на котле отопления. Замкнутый контур создается путем монтажа фильтра на котле. Это необходимо для удерживания грязи и примесей, содержащихся в жидкости. Важно учесть, что диаметр патрубка, идущего от насоса к котлу должен быть меньше диаметра других труб.

Основные работы по монтажу системы выполнены. Осталось только подключить необходимые приборы: манометр, клапан сброса. Затем нужно добавить к системе узел слива для удаления теплоносителя при сезонном откачивании. В конце работ важно тщательно проверить всю систему на наличие дефектов и протечек, а также на прочность соединений. Если обнаружены какие-либо неточности, следует сразу же их устранить.

Советы

• Если вы не имеете опыта работы с отопительными системами, лучше доверить монтаж оборудования профессионалам. Так вы точно будете уверены, что все элементы будут исправно работать, а в доме стабильно будет тепло. Найти мастера для проведения подобных работ несложно.
• Покупайте только проверенное сертифицированное оборудование. Важно, чтобы отопительная система была не только эффективной, но и безопасной. Здесь не стоит экономить.
• При выборе элементов для конструкции не следует забывать, что не все обычные приборы подойдут. Например, мембранный расширитель нельзя устанавливать в качестве накопителя в паровой системе, поскольку он способен выдерживать лишь температуру до 85° С. Для отопления паром приборы должны правильно функционировать при температуре 100° С.

• Если теплообменник установлен в дымоходе печи, то он будет гораздо быстрее и интенсивнее загрязняться. А значит, чистку дымохода придется проводить гораздо чаще, чем обычно.
• Не стоит использовать для теплообменника ту же печь, которую вы применяете для приготовления пищи. Теоретически такое совмещение возможно, однако это не совсем удобно. Например, в летнее время вы не будет топить печь в доме. В связи с этим лучше заранее продумать альтернативные варианты, которые не будут создавать подобных неудобств.

Отзывы

Система парового отопления имеет множество преимуществ. Однако она не получила широкого распространения среди жителей частных домов. В первую очередь это связано с тем, что такое оборудование имеет относительно небольшой срок эксплуатации. Также высокий уровень температуры нагреваемых элементов системы представляет серьезную опасность для многих людей. Поэтому такое отопление выбирают только те покупатели, которые точно знают, как правильно с ним работать, а также как можно избежать неприятностей при использовании парового оборудования, сделав его безопасным.

Некоторые современные производители выпускают парокапельные модели. Однако отзывы о таких приборах противоречивы, ведь парокапельное отопление имеет те же плюсы и минусы, что и паровое.

Как правильно установить расширительный бак, смотрите в видео.
