Схемы отопления одноэтажного дома: как сделать проще и надежнее
Как организовать отопление частного одноэтажного дома своими руками? Нам нужна инструкция по разводке водяной системы отопления, которая позволит выполнить всю работу одному человеку с минимальным строительным опытом. Кроме того, система должна быть максимально дешевой и отказоустойчивой.

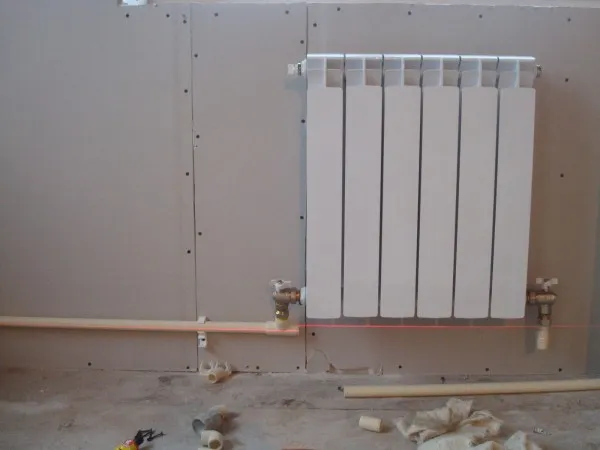

Стены возведены и обшиты. Пришло время монтажа отопления.
Требования к системе отопления
- Она должна быть максимально простой в монтаже. Не всегда есть возможность привлечь высококвалифицированных специалистов для проектирования и работы; да и просто-напросто интересно выполнить все монтажные операции самостоятельно.
- Экономичность в процессе эксплуатации — еще одно важнейшее требование. Понятно, что схема отопления мало влияет на КПД котла; однако все зависящее от нас для экономии тепла мы постараемся сделать.
- Отказоустойчивость. Этот пункт означает, что при любой температуре на улице перемерзнуть из-за избыточной теплоотдачи отопление одноэтажного дома не должно.
- Энергонезависимость приветствуется. Даже если монтируется схема отопления с принудительной циркуляцией одноэтажного дома, желательно, чтобы она могла работать и с естественной циркуляцией. Пусть даже с падением эффективности. Увы, перебои с электропитанием бывают нередко.

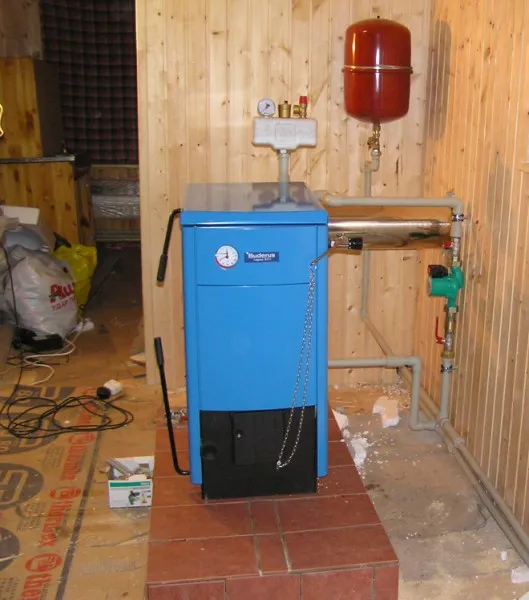

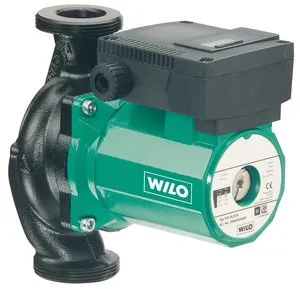

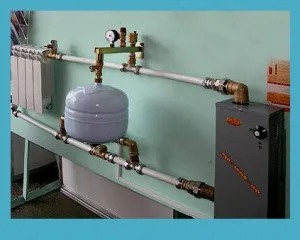

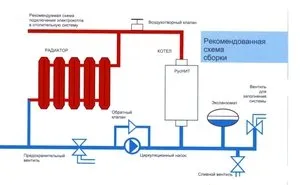

При остановке циркуляционного насоса (на фото) котел продолжит греть воду в замкнутом объеме теплообменника. Первой пострадает полипропиленовая труба, отводящая воду от котла.
Обратите внимание: понятно, что в случае электрокотла последний пункт неактуален. Без электричества остановится не только насос, но и сам котел.
Не ударяясь в дебри анализа текущих цен на теплоносители, приведем их рейтинг в порядке убывания отдачи тепловой энергии на рубль вложений.
- Магистральный газ. О н сочетает дешевизну отопления с удобством использования: все современные газовые котлы оборудованы термостатами.
- Дрова. Впрочем, если у вас есть возможность заготавливать их самостоятельно и место для поленницы — газу придется потесниться на вершине. Проекты одноэтажных домов с печным отоплением в рамках статьи мы рассматривать не станем. Нам интересны исключительно твердотопливные котлы.
- Пеллеты — гранулы из прессованных опилок. Они несколько дороже, но и выделяют при сгорании больше тепла.
- Уголь. Кстати, большая часть твердотопливных котлов прекрасно может использовать и уголь, и дрова без каких-либо модификаций.
- Соляра, сжиженный газ и электрическое отопление идут ноздря в ноздрю. Их позиции в нашем рейтинге определяется региональными ценами.

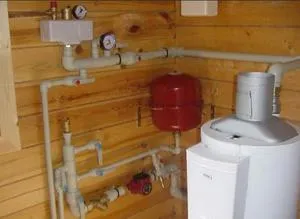

Лучшие из газовых котлов — конденсационные. Они позволяют за счет конденсации продуктов сгорания извлечь максимум тепла.
Лучшие твердотопливные котлы — пиролизные, в которых топливо вначале при ограниченном доступе воздуха превращается в пиролизный газ, а потом сгорает уже он. Золы остается минимум; кроме того, пиролизные котлы могут работать в полуавтоматическом режиме, с минимальным участием человека.
Схема работы пиролизного котла.
Отопительные приборы

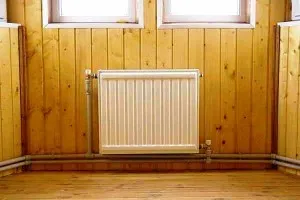

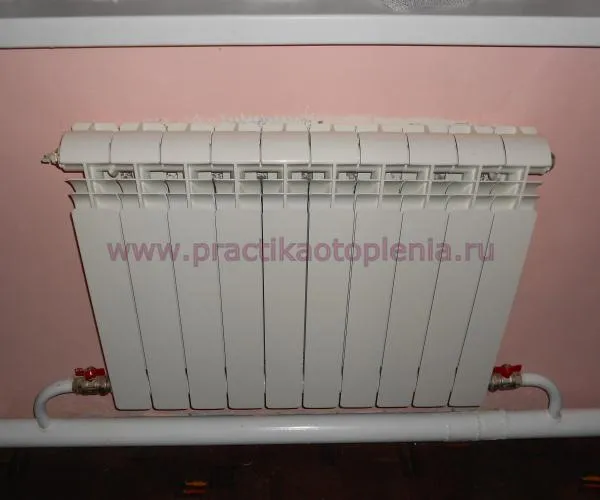

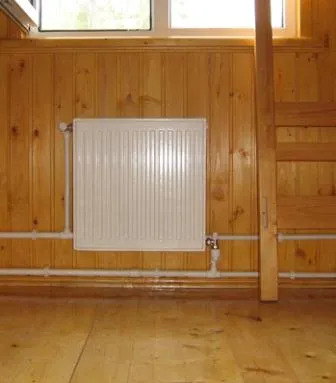

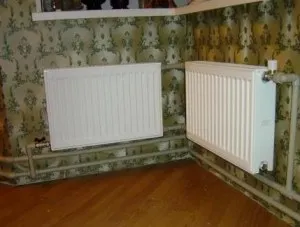

Современные конвектора ничем не уступают радиаторам, в отличие от чудовищных отечественных изделий родом из 80-х годов. Что именно ставить — вопрос личных предпочтений.
Учтите, что количество отопительных приборов рассчитывается по простой формуле: 1КВт тепловой мощности на 10м2 площади при стандартной (около 3 метров) высоте потолков. Данные о тепловой мощности отопительного прибора обычно есть в сопроводительной документации.
Варианты разводки
Мы приведем все возможные принципиальные схемы водяного отопления одноэтажного дома; однако автор настойчиво рекомендует отказаться от двух из них в пользу третьей. Обоснование? Давайте все-таки начнем со знакомства.
Двухтрубная
Схема двухтрубной системы отопления одноэтажного дома выглядит так:

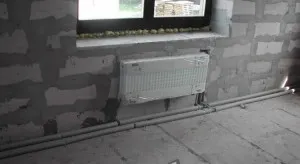

- По периметру дома(под полом или в жилом помещении) проходят два трубопровода — подающий и обратный.
- Радиаторы, регистры, фанкойлы или конвектора врезаны в них в качестве перемычек, создавая своего рода короткое замыкание.
Понятно, что вода будет стремиться циркулировать через ближние к циркуляционному насосу отопительные приборы. Чтобы дальним тоже досталось тепло, система отопления балансируется: проход воды через часть батарей ограничивается дросселями.
Недостатка у этой схемы видится два:
- Неоправданно большой расход труб.
- Опасность разморозки без балансировки.
Достаточно любопытному ребенку открыть до отказа ближние дроссели — и через небольшое время циркуляция в дальних батареях уменьшится до нуля. Автору доводилось восстанавливать двухтрубные системы отопления после таких событий: и трубы, и радиаторы были разорваны льдом.

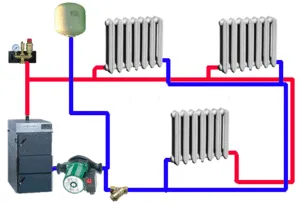

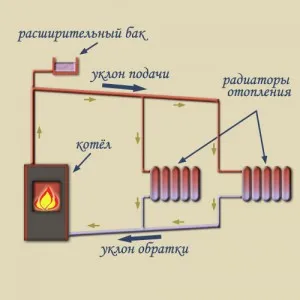

Двухтрубное отопление. Можно и так, но есть более простой и надежный вариант.
Эта схема системы отопления одноэтажного дома выглядит так:

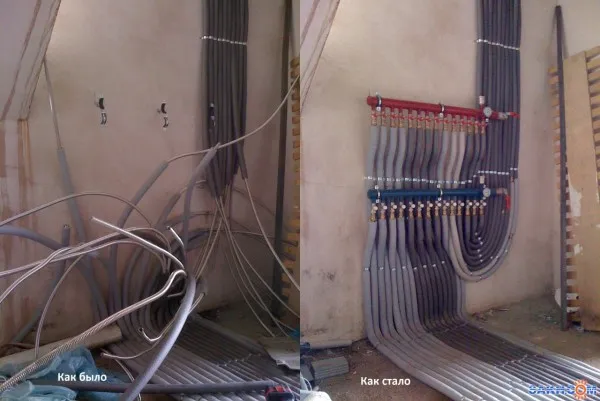

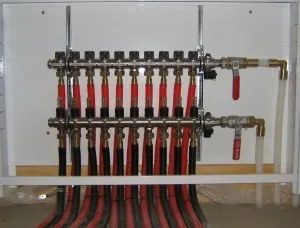

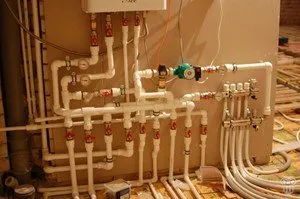

- На прямом и обратном трубопроводе монтируются коллекторы — гребенки с дросселями на каждом отводе.
- От каждой пары отводов (одного с подачи и одного с обратки) идет пара труб к батарее.

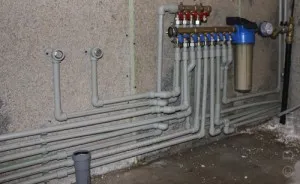

В плане регулировки, ее возможностей и удобства такая схема выше всяких похвал. А вот с монтажом все хуже: вы столкнетесь с необходимостью прятать в стяжку пола или за фальшстенами не меньше полудюжины труб. Чаще — куда больше. Разумеется, их суммарная стоимость тоже не порадует.
Простой и дешевой лучевую разводку точно не назовешь.
Однотрубная

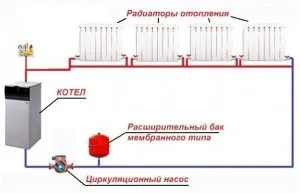

Простейшая схема однотрубной системы отопления для одноэтажного дома, так называемая ленинградка, монтируется так:
- По периметру дома пускается труба большого диаметра (не меньше ДУ32. Больше — лучше).
Трубу монтируют внутри жилого помещения: тогда все тепло, которое отдается ее поверхностью, послужит обогреву помещения. Причем там, где это больше всего нужно — у внешних стен. Со стороны подачи разводка должна быть несколько выше, чем там, где к котлу возвращается обратка.

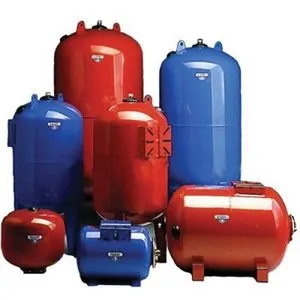

1-котел. 2-расширительный бак. 3-регистры отопления.4-дроссели. 5-обводка входной двери. 6-сброс. Стрелки показывают уклон труб. Эта схема обеспечивает естественную циркуляцию.

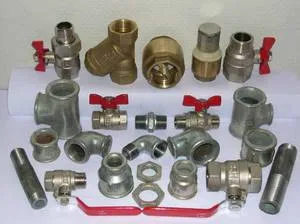

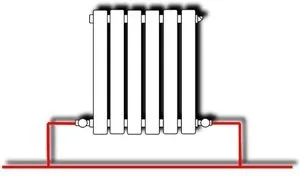

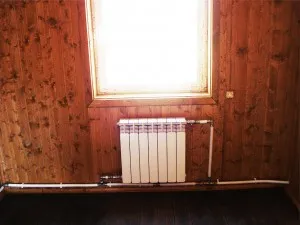

- В закольцовку трубой меньшего диаметра (обычно ДУ20) врезаются радиаторы или конвектора. На подводках желателен монтаж дросселей и отсекающих отопительный прибор вентилей; воздушник в верхней пробке тоже не помешает. Однако эта схема отопления одноэтажного дома позволяет запустить тепло и без дополнительной арматуры.
