Подключение магнитного пускателя через кнопочный пост — схема подключения и монтаж

Для человека без опыта монтаж магнитного пускателя может вызвать трудности. Чтобы разобраться в схемах подключения этого оборудования, важно ознакомиться с его функциональностью и принципом работы.

Пускатель — прибор, предназначенный для удаленного управления нагрузкой большой мощности. Такое оборудование используется в следующих случаях:

• Управление нагрузкой, запуск / выключение электродвигателей переменного тока.
• Управление изменением направления вращения электродвигателей.
• Пуск / отключение, управление компрессорными и насосными системами, оборудованием обогрева, освещением.
• Автоматическое выключение станков и оборудования при сбоях в работе электросети.

Нередко предъявляются особые требования к безопасности сети. В таких случаях напряжение питания оборудования может составлять 380В и больше. Тогда используют катушки определенного номинального напряжения.

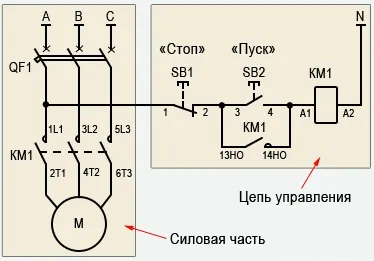

Стандартная схема подключения магнитного пускателя

Используется для обычного запуска или остановки электрического мотора.

Подключение магнитного пускателя через кнопочный пост выглядит достаточно просто:

• Кнопка «Пуск» отвечает за отключение агрегата.
• Кнопка «Стоп» отвечает за выключение двигателя, разрыв цепи, блокировку поступления напряжения управления на катушку.

В качестве нагрузки может служить не только электродвигатель, но и другое оборудование.

В классической схеме силовая часть питается от 3-фазного переменного напряжения: фаза А, B, C. Если используется 1-фазное напряжение, то задействованы только две клеммы.

Обратите внимание! Схема управления магнитным пускателем зависит от технических параметров катушки и электросети, через которую происходит питание системы:

• Катушка на 220В: один проводник подключают к нулевому потенциалу, а второй вывод ведут через кнопки к электрическому потенциалу (фазе).
• Катушка на 380 В: один проводник ведут к фазе, а второй вывод подключают через кнопки к другому электрическому потенциалу.

Как подключить магнитный пускатель по стандартному принципу можно посмотреть ниже:

Практическая схема монтажа магнитных пускателей

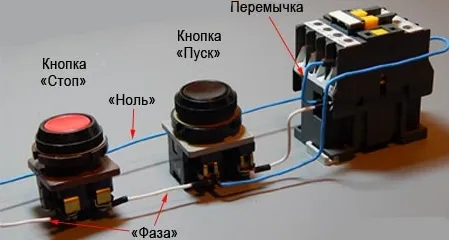

Монтаж можно проводить не только по стандартной схеме, но и по практической, которая исключает подсоединение лишних проводов к кнопке «Пуск». Здесь ставят специальную перемычку. Она должна находиться между проводником и самым близким дополнительным контактом.

Со вспомогательного контакта, размещенного противоположено, протягивают провод на третий контакт к пусковой кнопке.

Схема будет выглядеть так:

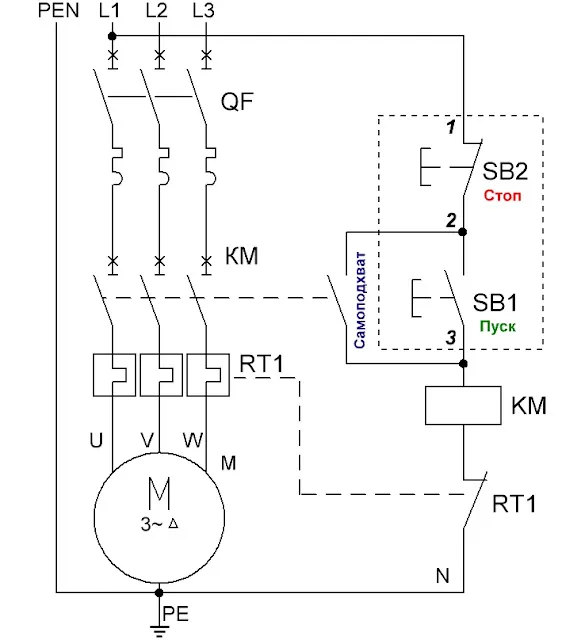

Схема включения магнитного пускателя с тепловым реле и защитным автоматом

Для защиты системы используются автоматы. Для 3-фазной схемы выбирают автоматический выключатель с тремя полюсами, а для 2-фазной подойдет с двумя или одним полюсом.

В выборе параметра тока автомата, необходимо учитывать, что у электродвигателей величина пускового тока превышает величину рабочего. Поэтому устанавливают расцепители с током до 20% выше, чем рабочий ток электромотора. Благодаря этому при запуске электродвигателя автомат не будет срабатывать.

Подключение теплового расцепителя можно посмотреть на этой схеме:

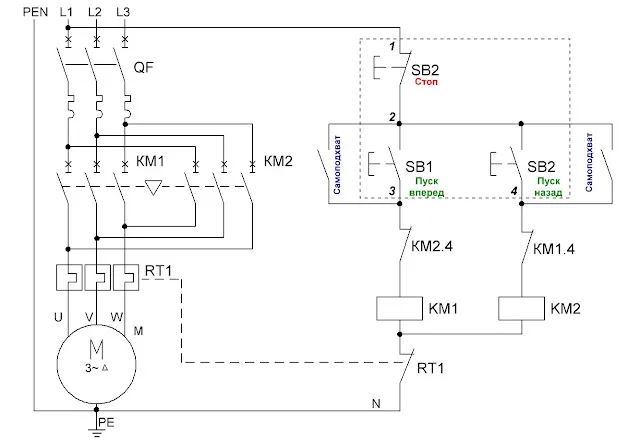

Схема реверсивного магнитного пускателя

Подключение через реверсивный пускатель используют, чтобы обеспечить поочередное вращение электродвигателя в правую и левую сторону.

Чтобы сменить направление оборотов, две фазы меняют местами. При этом выбрать можно любую из фаз.

Если включить пускатель КМ1, то электродвигатель начнет вращаться вправо. Если включить КМ2, где 1 и 2 фазы изменены местами, двигатель будет вращаться в левую сторону.

Для запуска используется «Пуск вперед» и «Пуск назад» в зависимости от выбранной стороны вращения. Для выключения применяется одна кнопка «Стоп».

Важно! В схеме используется защита от одновременного подключения двух кнопок. Для реверсивных пускателей применяют защиту в виде механических и электроблокираторов, дополнительных контактов.

В этом случае подключение проводят по такой схеме:

Как защищает магнитный пускатель?

Магнитный пускатель используется в электротехнической системе для защиты двигателя от перегрузок и короткого замыкания. Он работает на основе магнитного эффекта: при наступлении перегрузки или короткого замыкания, магнитный пускатель выключает питание двигателя, что позволяет защитить его от повреждений. После того как перегрузка или короткое замыкание прошло, магнитный пускатель может быть включен снова, чтобы восстановить питание двигателя.
